旋风分离器用12mm七齿车轴飞轮结构

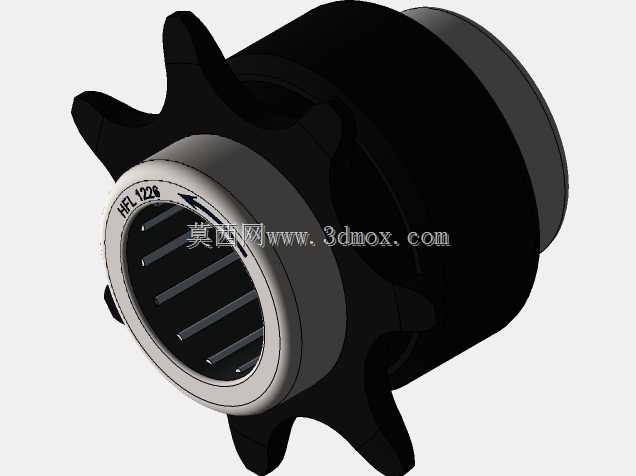

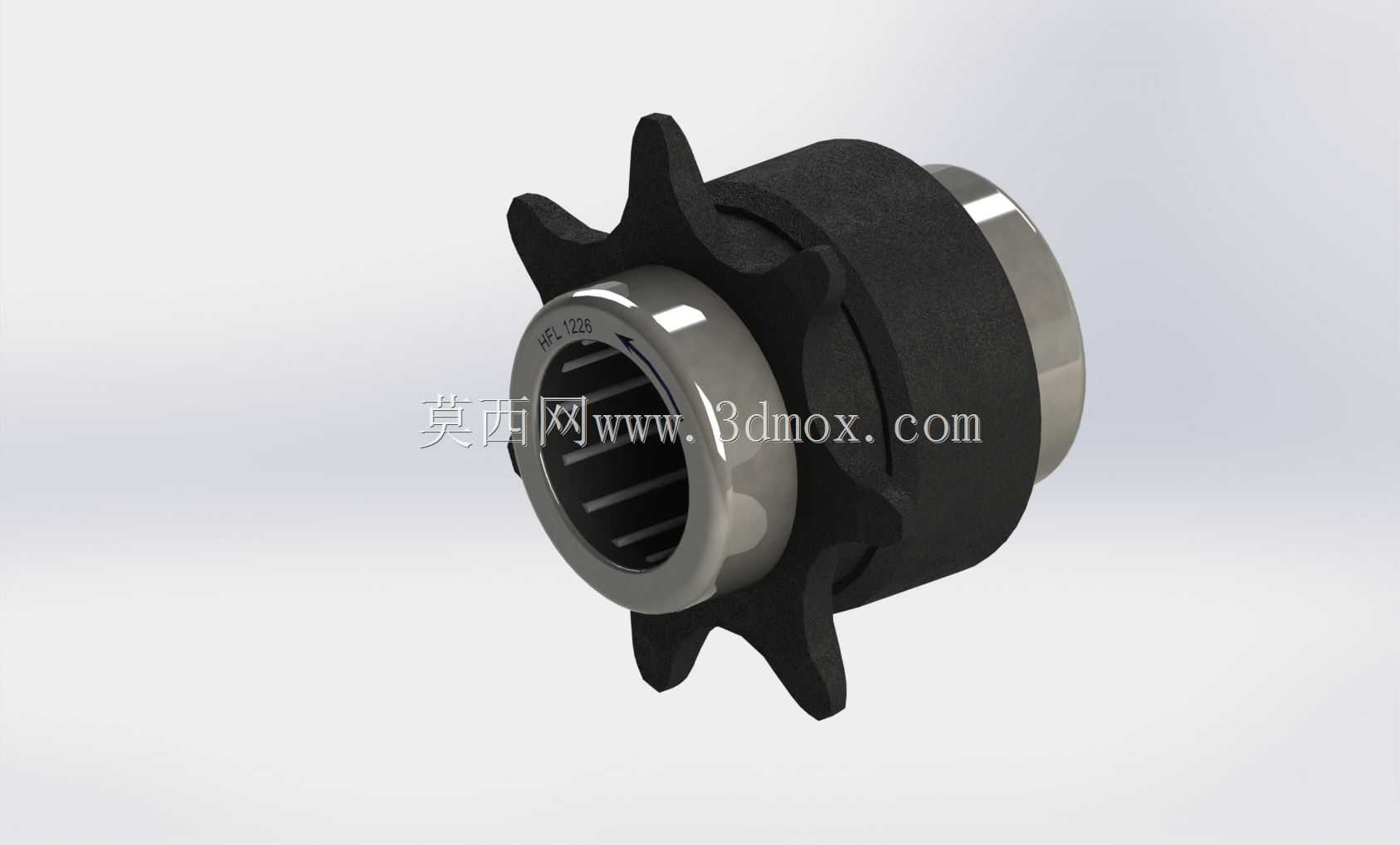

这款七齿结构的车轴飞轮，主要适配小规格旋风分离设备的动力传输端，在小型粉体分级、车间局部除尘、实验级气固分离场景中承担单向传动与负载离合的核心作用。实际工况下，旋风分离器的叶轮轴需要在动力输入中断时避免反转造成的粉料反灌、密封件磨损问题，这款飞轮的棘爪结构可以在输入轴停转时立刻锁止输出端与从动轴的连接，避免叶轮倒转带出已分离的固相颗粒，保障分离腔体内的料位稳定。从结构设计来看，飞轮主体采用分体式组合结构，外圈的七齿星型结构为传动啮合位，直接对接动力输入的棘轮拨爪，齿形采用渐开线短齿设计，啮合时的接触应力更小，频繁启停工况下不会出现齿面崩裂的问题；中间的黑色基体为粉末冶金烧结成型的棘爪安装座，内置的棘爪与弹簧组件完全内嵌在基体的预留槽位内，不需要额外的紧固件固定，装配时直接压装即可完成组件整合；两端的金属衬套为轴承配合位，内孔加工有等距分布的内花键，直接与12mm直径的车轴外花键过盈配合，不需要额外的键槽定位，传递扭矩时的受力更均匀，不会出现单键应力集中导致的轴头剪切断裂问题。设计过程中优先考虑了安装边界的适配性，整体轴向长度控制在适配小型旋风分离器的安装腔尺寸范围内，两端衬套的同轴度公差控制在0.02mm以内，压装到车轴上后不会出现径向跳动超标的问题，避免飞轮转动时剐蹭周边的密封端盖。星型齿的外圆直径经过反复校核，既保证与拨爪的啮合深度足够传递额定扭矩，又不会因为齿顶圆过大占用过多的腔体内部空间，给周边的密封件、挡圈预留出足够的安装余量。实际应用中，这类飞轮不需要额外的润滑维护，粉末冶金基体本身含浸有润滑油，长期运转时棘爪与内齿圈的摩擦面可以实现自润滑，适合除尘、粉体分离这类多粉尘、不便频繁停机维护的工况场景。内花键的参数匹配常规12mm车轴的花键标准，替换现有设备上的同规格飞轮时不需要对车轴进行二次加工，直接拆装即可完成更换，降低设备运维的配件适配成本。棘爪的复位弹簧采用抗疲劳弹簧钢制作，在每分钟数十次的启停离合频率下，弹簧的疲劳寿命可以满足设备长期连续运转的需求，不会出现弹簧失效导致的飞轮打滑、动力传输中断问题。两端的金属衬套表面做了硬化处理，与轴承内圈配合时的耐磨性能更优，长期承受径向载荷时不会出现衬套磨损导致的飞轮窜动问题。
