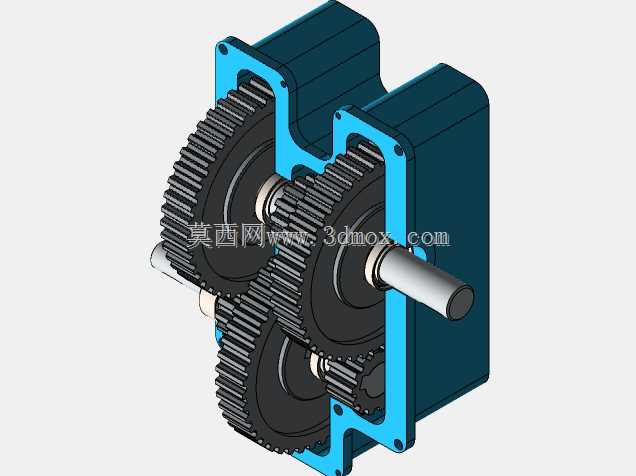

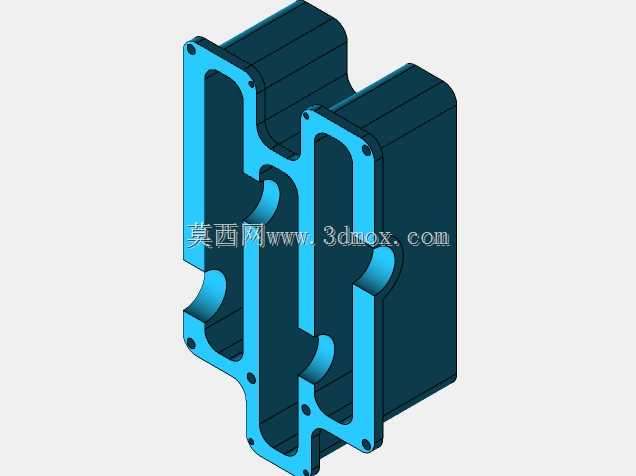

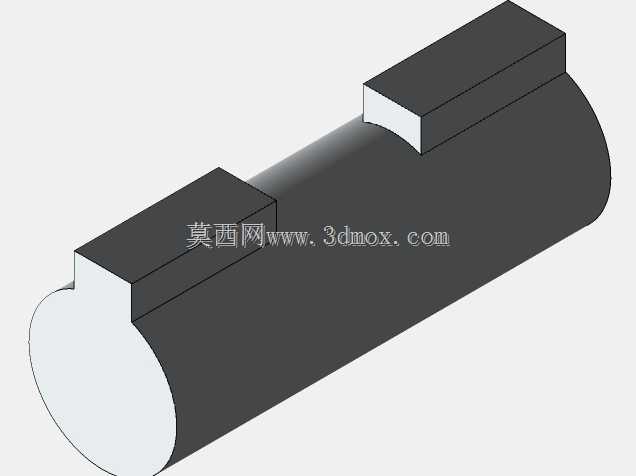

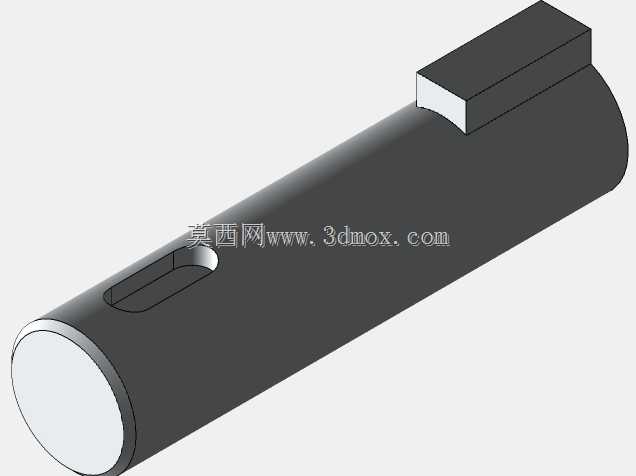

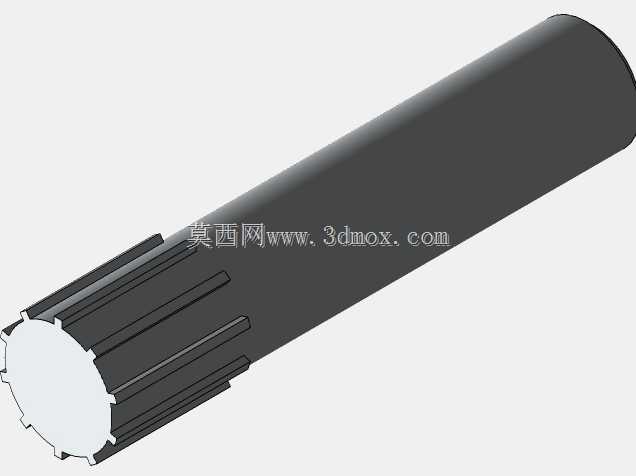

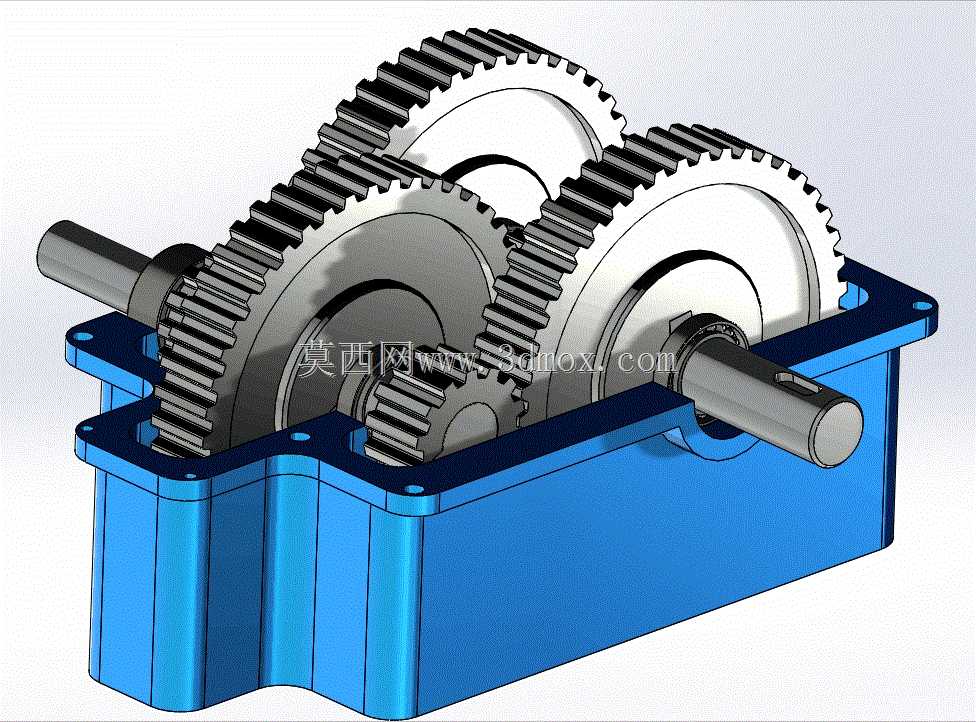

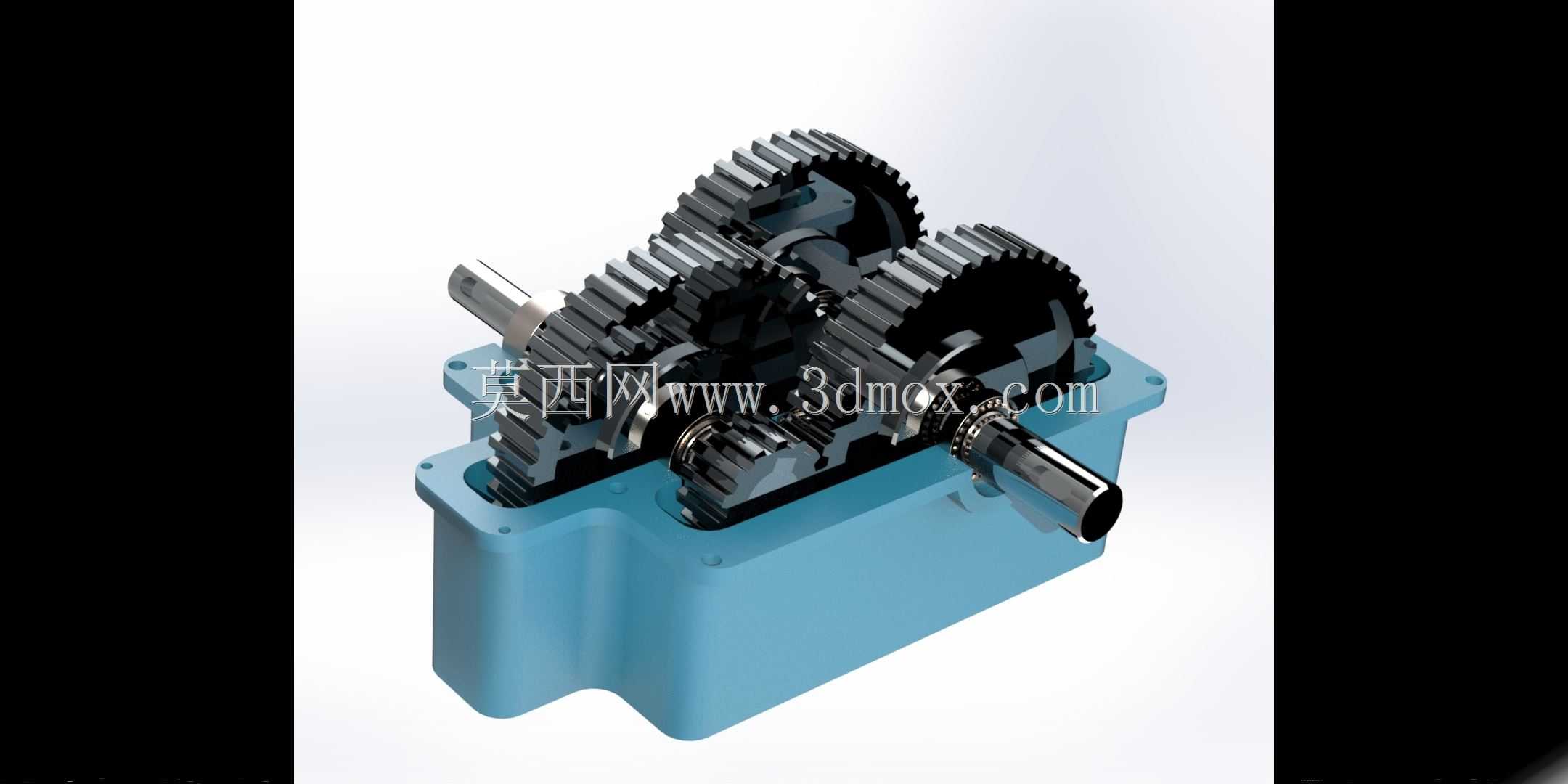

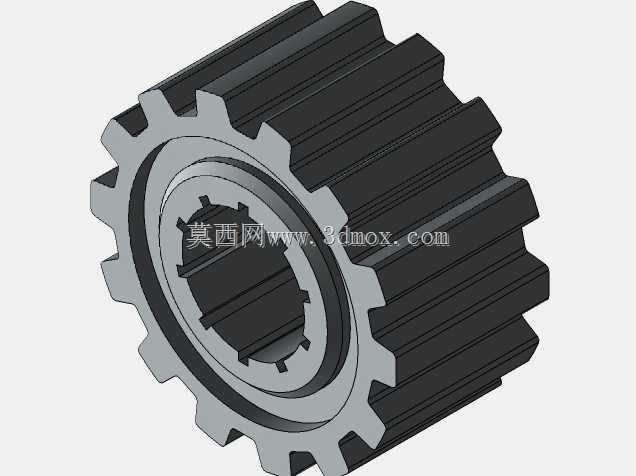

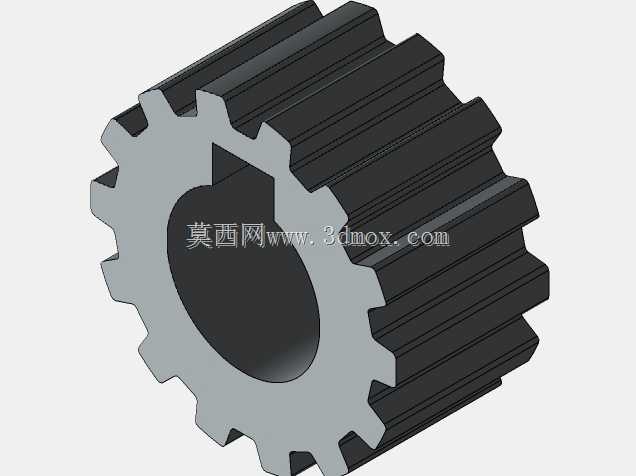

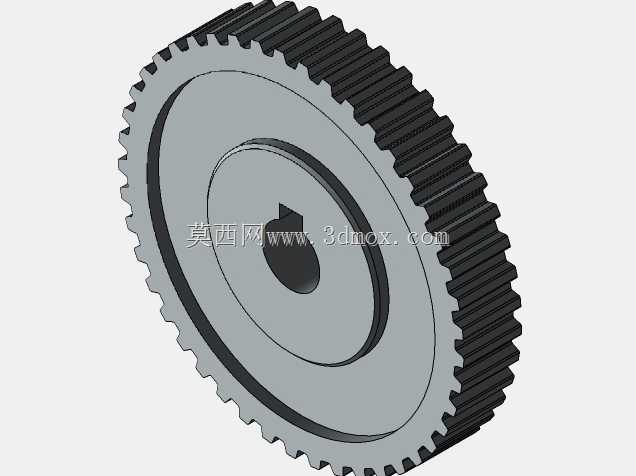

在常规工业传动场景里,这类双级齿轮减速结构是动力匹配环节的核心部件,多数时候对接原动机与工作端,解决高转速低扭矩原动机无法直接驱动负载的矛盾,常见于输送线驱动端、轻工包装设备动力单元、小型农机传动系统、非标自动化设备的动力输出段,只要存在转速匹配、扭矩放大需求的固定工位传动,基本都能见到同结构的减速装置。从结构设计逻辑来看,该装置采用剖分式铸铁箱体作为承载基体,下箱体设置一体化安装脚座,脚座上预留通孔用于穿装固定螺栓,安装时需要保证脚座贴合面的平面度公差不超过0.1mm,避免箱体受迫变形导致内部轴系卡滞;上箱体与下箱体通过定位销定位、螺栓紧固,结合面涂覆密封胶防止润滑油渗漏,箱体侧面设置油位观察孔、底部预留放油螺塞,顶部开设透气帽安装位,满足长期运转时的润滑油更换、油位监控、箱体内外气压平衡需求。内部传动采用两级直齿圆柱齿轮啮合传动,输入轴与输出轴采用异侧平行布置,第一级小齿轮直接加工在输入轴轴端,减少装配累积误差,与之啮合的大齿轮通过平键固定在中间轴上,中间轴上同步加工第二级传动小齿轮,与输出轴上的大齿轮啮合,实现两级减速,总传动比分配遵循等强度原则,两级齿轮的接触强度、弯曲强度基本保持一致,避免单级齿轮过早失效。轴系支撑采用深沟球轴承,轴承安装位置设置轴肩定位,轴承端盖采用透盖与闷盖组合,透盖位置安装骨架油封,防止润滑油沿轴向外泄漏,同时阻挡外部粉尘进入箱体内部。齿轮参数设计上,所有齿轮均采用标准模数、标准压力角,齿面加工精度满足中等载荷传动需求,齿侧间隙预留合理范围,既保证传动平稳无卡滞,又避免回程间隙过大导致传动精度不足。安装边界方面,输入轴、输出轴的轴伸端均预留标准键槽,可直接对接联轴器、带轮或者链轮,轴伸长度符合通用安装规范,不需要额外做轴端改造就能适配多数常规传动连接件;箱体整体外形方正,安装孔位间距按照通用减速装置的安装尺寸规范设计,替换同规格旧减速装置时不需要重新加工设备安装基座,降低现场改造的工作量。实际使用过程中,该结构的减速装置依靠齿轮啮合传递动力,运转时齿轮啮合面浸泡在箱体内的润滑油中,采用飞溅润滑方式,不需要额外配置强制润滑系统,日常维护仅需要定期更换润滑油、检查密封件是否渗漏,维护成本较低。设计建模过程中,需要重点校核轴的挠度、齿轮啮合的重合度、轴承的额定动载荷,保证在额定输出扭矩工况下,轴的变形量不超出轴承允许的偏角范围,齿轮啮合接触斑点沿齿高、齿长方向的占比符合设计要求,避免出现偏载、断齿、轴承过早点蚀等失效问题。同时要注意箱体内部齿轮与箱壁的间隙预留,既要避免齿轮运转时剐蹭箱体内壁,又要控制箱体整体体积,减少不必要的材料浪费,兼顾结构紧凑性与运转可靠性。
