圆形iBeacon蓝牙4.0通讯模块结构设计

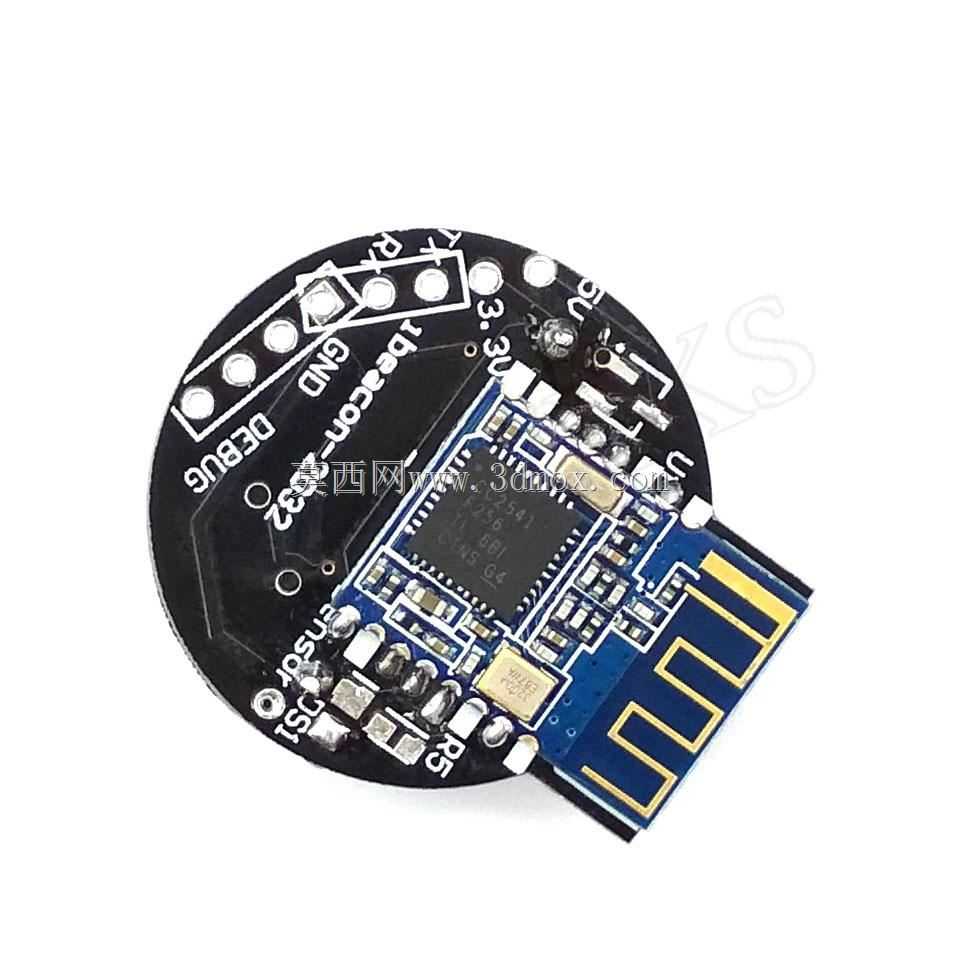

在室内定位、近场信息推送、资产追踪这类场景里，iBeacon模块的结构设计直接决定了部署灵活性与运行稳定性，这款圆形蓝牙4.0模块的结构方案，是针对小空间嵌入式部署需求做的定向优化。先从实际安装边界说起，整板采用圆形PCB构型，直径控制在常见纽扣电池仓适配尺寸范围内，板厚采用常规1.6mmFR-4板材公差标准，边缘预留的半孔焊盘既支持回流焊直贴到主控载板，也能通过排针做插装固定，板边四个对称分布的金属化安装孔，孔径适配M1.2规格螺丝，可直接锁附在塑料壳体的定位柱上，不需要额外设计转接支架，对于做小型信标外壳、穿戴式定位终端的结构工程师来说，能省掉不少安装位适配的工作量。

从功能布局的设计思路来看，板载射频部分做了净空区预留，蓝牙天线区域避开了板上金属接插件与高频晶振的干扰范围，天线走线做了50欧姆阻抗匹配计算，保证蓝牙4.0协议下的信号覆盖范围能达到空旷场景下30米的有效传输距离，板上集成的电源管理电路支持宽电压输入，能适配常见的3V纽扣电池、3.7V锂电池供电场景，不需要额外增加LDO转接电路，模块的核心主控与射频芯片采用叠层布局，把高频信号路径控制在最短范围内，减少信号传输过程中的损耗，同时板上预留的调试焊盘引出了串口、下载接口，在做固件烧录与功能调试时，不需要额外飞线，直接顶针接触就能完成调试操作。

实际应用中，这类模块常被嵌入到商场导览终端、展会信息推送牌、仓库资产定位标签里，圆形的构型相比方形板，在做圆柱型外壳适配时没有边角应力集中的问题，灌封的时候环氧胶能均匀覆盖板身，提升防潮抗震性能，板上的元件排布全部采用单面贴装工艺，所有阻容感、芯片、天线都布置在PCB的同一面，另一面只留丝印标识与安装焊盘，做壳体贴合时可以直接把无元件面贴在壳体内壁，用背胶就能完成固定，不需要预留元件避让空间，能进一步压缩终端产品的整体厚度。

在结构细节处理上，板边的丝印清晰标注了每个引脚的功能定义，包括电源正负极、调试引脚、复位引脚，在做集成接线时不需要额外查阅引脚定义文档，减少接线错误的概率，模块的整体功耗控制在广播模式下微安级电流，配合纽扣电池能实现数年的连续运行，结构设计时特意把电源输入引脚做了加宽处理，大电流路径的铜箔厚度做了加厚，避免长期微电流运行下出现线路腐蚀断路的问题，射频区域的屏蔽罩预留焊接位，在强电磁干扰的工业场景下，可以直接加焊金属屏蔽罩，提升模块的抗干扰能力，不需要重新改版设计。

对于做三维建模的工程师来说，这个模块的模型还原了所有元件的实际高度与外形轮廓，包括板上的晶振、阻容件、USB接口的凸起尺寸，在做终端产品的壳体结构设计时，可以直接导入模型做干涉检查，不需要手动测量元件高度，能有效避免后期开模后出现元件顶壳、装配间隙不合理的问题，圆形板的边缘弧度与安装孔位的位置公差都按照实际生产标准做了还原，模拟装配时能准确判断螺丝锁附后的空间余量，天线区域的净空范围也在模型里做了标注，在做周边结构设计时可以避开金属件遮挡天线区域，保证信号传输性能不受结构设计影响。
