RJ45转接线端子通讯转接模块

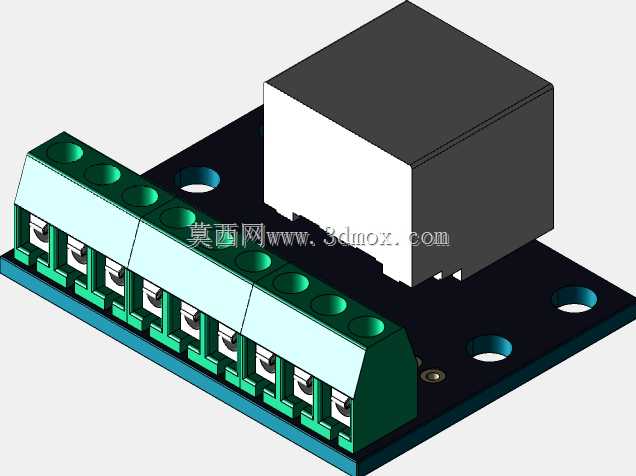

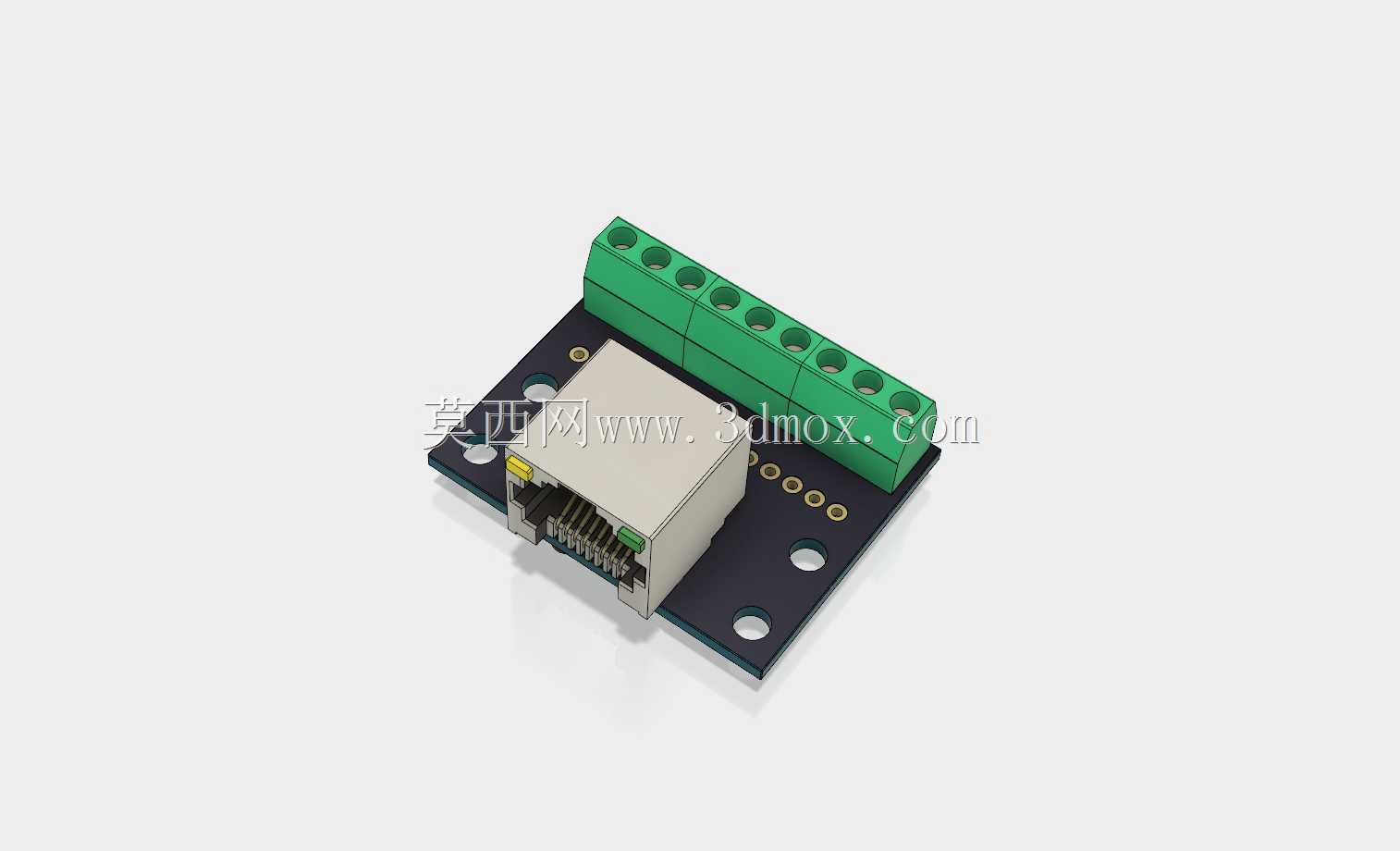

在工业控制、弱电布线、设备调试的现场场景里，经常会遇到RJ45接口的通讯线缆需要和螺丝式接线端子对接的需求，比如将网线的差分信号引出接入工控端子排、把带RJ45口的传感器信号转接至通用接线端子、或是在小型设备内部做网口信号的分线转接，这类转接模块就是为解决这类接口不匹配的现场问题设计的。这款转接模块采用RJ45卧式插座搭配8位绿色栅栏式接线端子的组合结构，RJ45插座自带屏蔽外壳与状态指示灯安装位，能够适配标准水晶头的插拔，插座的引脚通过PCB板上的走线直接对应连接到接线端子的每个螺丝位，不需要额外做线序压接，现场施工时只需要将网线插入RJ45口，再把需要引出的线芯通过端子螺丝压紧即可完成接线，大幅减少现场做线的工时，也避免了手工压接水晶头出现的线序错误、接触不良问题。从设计思路上看，这款模块的PCB采用沉金工艺的FR4板材，板上预留了四个直径3.2mm的安装孔，孔位间距适配常规的M3螺丝安装，既可以用铜柱固定在设备内部的安装平面上，也可以通过导轨卡扣配件卡装在标准DIN导轨上，适配不同的安装场景。RJ45插座的位置做了定位凸台设计，和外壳或者设备面板的开口配合时能够精准限位，避免插拔水晶头时插座出现偏移；接线端子采用栅栏式结构，每个接线位之间有隔离筋，能够防止相邻线芯的毛刺短接，端子的螺丝采用M3规格，压紧力足够适配0.2-1.5平方的多股软线或者单股硬线，满足常规弱电信号的载流需求。实际使用中，这类转接模块常应用在楼宇自控的RS485通讯布线里，很多工控设备的RS485接口采用RJ45形式，而现场布线多采用屏蔽双绞线，通过这个转接模块就可以直接将双绞线压在端子上，不需要额外制作RJ45转接头；在小型物联网网关的内部接线中，也可以用这款模块将网口信号引出接至内部的通讯端子，方便生产时的接线作业；还有一些测试工装的搭建场景，用这类转接模块可以快速实现网口信号的分接，方便测试探针的接入。模块的整体外形尺寸控制在长48mm、宽28mm的范围内，安装孔的中心距为40mm*22mm，安装时只需要在固定面上预留50mm*30mm的平面空间即可，接线端子的高度为12mm，RJ45插座的高度为15mm，整体安装后的最高高度不超过16mm，对设备内部的空间占用很小，适合在紧凑的设备腔体内部安装。PCB板上的走线采用等长设计，对于高速差分信号的传输能够减少信号损耗，每个信号走线都做了加粗处理，满足大电流信号的传输需求，板上还预留了接地焊盘，可以将屏蔽层接至设备地，提升通讯的抗干扰能力。在结构细节上，RJ45插座的弹片采用高弹性磷铜材质，多次插拔后依然能够保持足够的接触压力，避免出现接触不良的问题；接线端子的螺丝采用镀锌防锈处理，在潮湿的工业环境下也不容易出现锈死的情况，端子的压线框采用铜质镀镍结构，压紧线芯时不会压断线芯，同时能够保证长期的接触可靠性。模块的边缘做了圆角处理，避免安装时划伤施工人员的手部，PCB板的四个角没有尖锐的毛刺，符合电子配件的安全设计要求。在做设备结构设计时，如果需要预留这类转接模块的安装位，只需要按照安装孔位预留对应的螺丝柱，同时在面板上对应RJ45插座的位置开16mm*13mm的开口，就可以实现水晶头的外部插拔，接线端子的一侧预留足够的接线空间，方便螺丝刀操作压紧螺丝即可。这类转接模块不需要额外的供电或者信号处理电路，属于无源转接部件，可靠性很高，在长期运行的工业场景下也不容易出现故障，相比手工焊接的转接线，一致性更好，批量生产时的装配效率更高，也方便后期的维护更换，出现接线故障时只需要松开端子螺丝重新接线即可，不需要重新压接水晶头或者焊接线缆。
