洗衣机传动用肯莫尔耦合连接结构

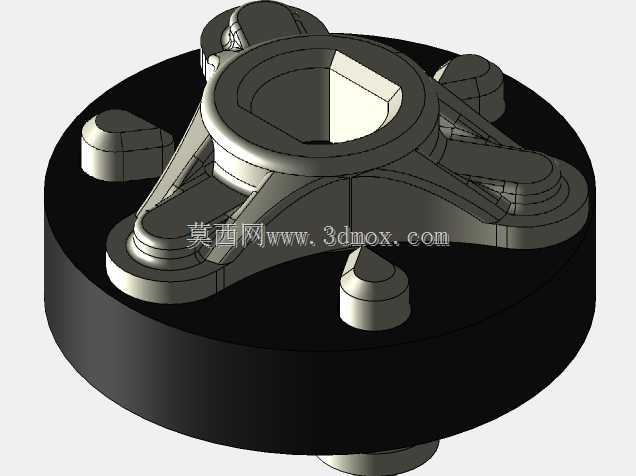

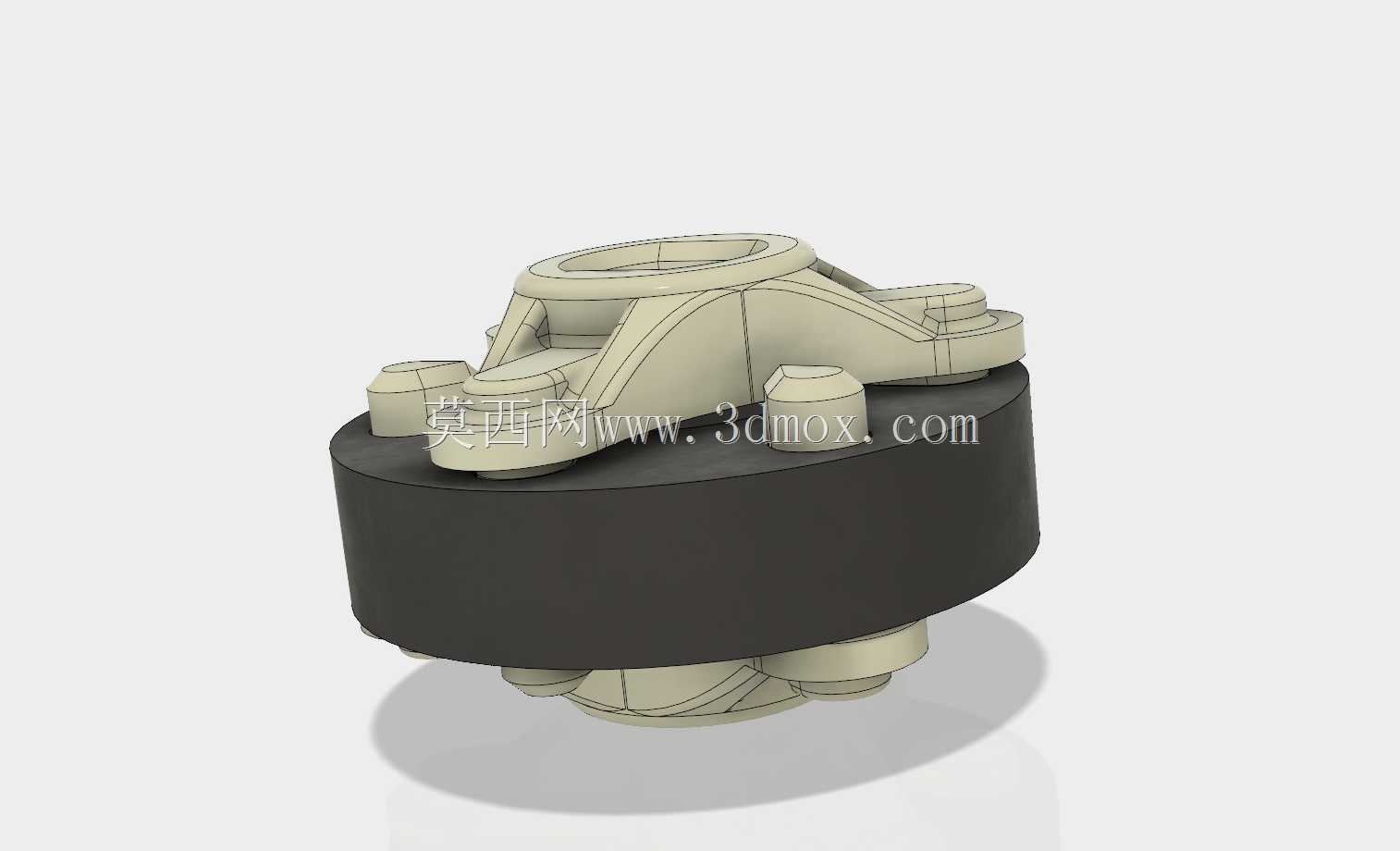

在家用波轮洗衣机的传动链路里，这类耦合结构承担着电机输出端与波轮、内筒总成之间的动力衔接核心作用，日常洗衣流程里的正反转切换、洗涤与脱水工况的扭矩传递，都要靠这个部件完成动力的通断与扭矩传导，一旦耦合结构出现磨损打滑，就会出现波轮转动力度不足、脱水工况启动抖动甚至完全无法传递动力的故障，是洗衣机传动系统里损耗率相对较高的核心配件。从结构设计来看，这个耦合件采用上下分体式的装配结构，上部的浅米色结构件为扭矩传递的啮合端，设计了三个带螺栓安装位的凸耳结构，用来和上方的洗涤输出轴法兰做刚性连接，凸耳之间的加强筋做了圆弧过渡处理，避免长期交变扭矩作用下出现应力集中开裂的问题，上部中心的环形凸台是和输出轴做定位配合的止口，装配时可以快速完成同轴度校准，降低安装时的对位难度。下部的深色圆柱结构为耦合器的从动端主体，内部设计有和减速总成输出端配合的啮合齿槽，上下两部分之间通过弹性阻尼结构贴合，在电机启动瞬间可以缓冲扭矩冲击，避免硬连接带来的齿轮打齿、轴系窜动问题，同时在洗涤工况下，当波轮被衣物卡滞出现过载时，耦合面可以产生微量打滑，保护电机和减速齿轮不会因为堵转过载烧毁。从安装边界来看，这个耦合器的整体外径控制在适配常规家用全自动洗衣机的安装仓尺寸范围内，上部安装凸耳的螺栓孔中心距匹配主流肯莫尔系列洗衣机的输出法兰孔位，不需要额外做安装位的改装就可以直接替换原有损坏的耦合件，下部圆柱的高度和直径适配减速总成顶部的安装腔，装配后不会和周边的平衡环、排水管路产生运动干涉。设计过程中首先要考虑的是长期正反转交变载荷下的结构强度，所以所有的转角位置都做了圆角处理，避免应力集中，同时啮合面的接触面积做了优化，既保证足够的摩擦力传递额定扭矩，又能在过载时触发打滑保护；其次是装配的便捷性，上部的三个安装位采用对称式布局，不需要区分安装角度，现场维修时可以快速完成对位锁紧，降低维修的操作门槛。在实际工况里，这个耦合件长期处于潮湿的洗衣仓底部环境，所以结构设计时也考虑了耐潮防锈的特性，不同材质的上下部结构不会因为潮湿环境出现锈死粘连的问题，后期维修拆卸时不需要做破坏性拆解就能顺利取下更换。不同于工业传动用的刚性联轴器，洗衣机用的这类耦合结构不需要传递超大扭矩，但对运行的平稳性、过载缓冲能力、长期反复正反转的耐疲劳性能有更高要求，设计时特意将耦合接触面的阻尼参数调整到适配家用洗衣机电机的输出扭矩范围，正常洗涤工况下不会出现打滑丢转，遇到衣物卡滞的过载情况又能及时卸力，兼顾传动效率和部件保护的双重需求。在建模过程中，所有的安装配合尺寸都按照实物的测绘参数做了还原，螺栓孔的孔径、止口的配合公差、啮合齿的齿形参数都和原厂配件保持一致，不管是做配件的替换加工参考，还是做洗衣机传动系统的运动仿真，都可以直接调用这个模型完成装配验证，不需要再做额外的尺寸修正。
