圆形桌面式手机无线充电座结构设计

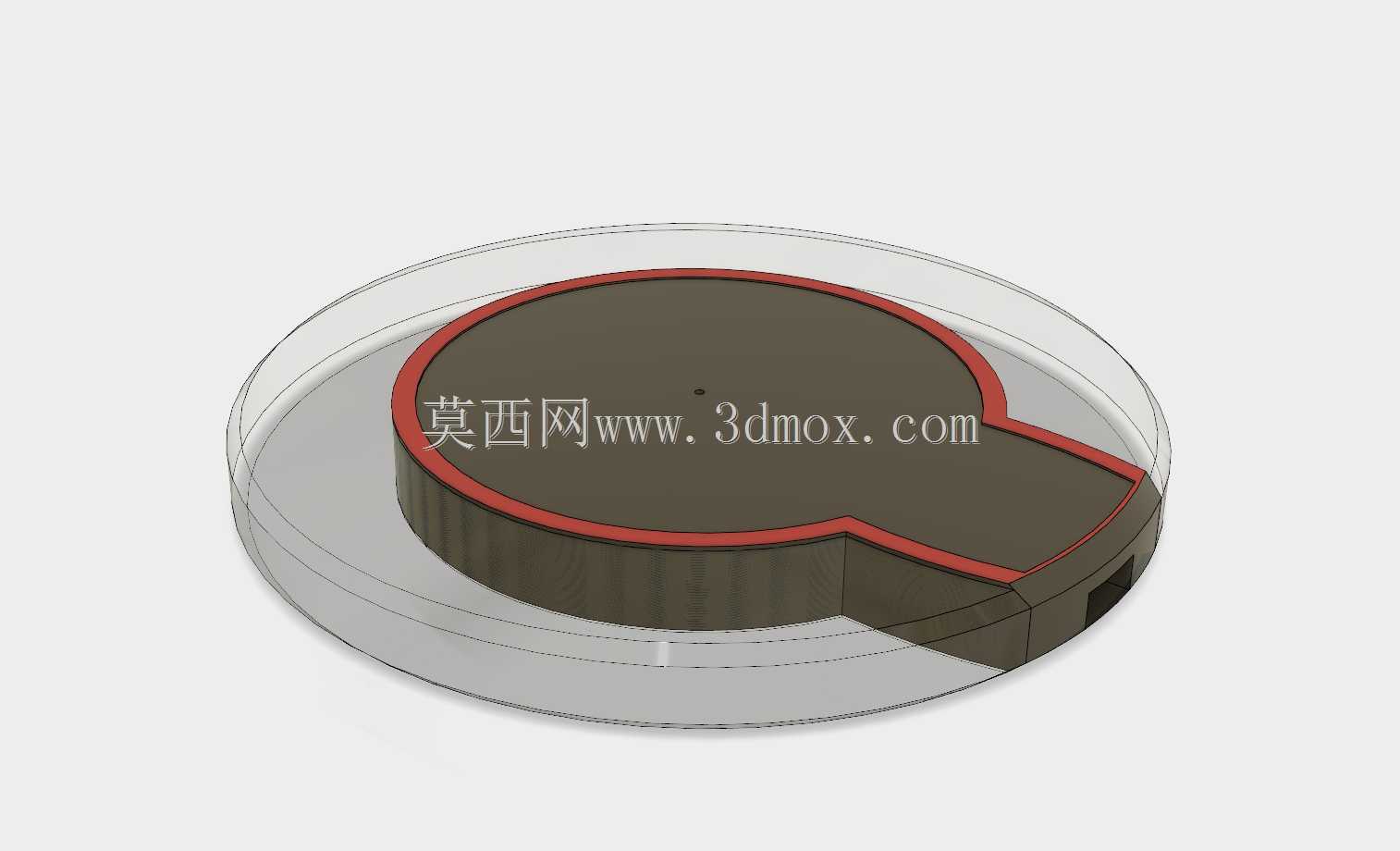

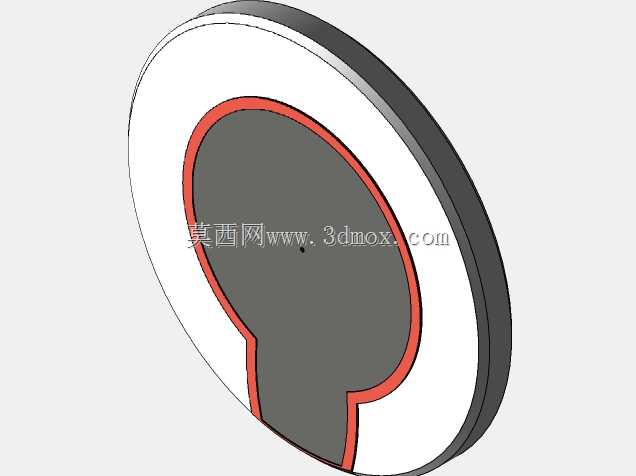

日常桌面办公场景中，零散的充电线材往往会占用桌面有效使用空间，线材缠绕、接口插拔磨损的问题长期困扰用户，这款圆形无线充电座的设计，正是针对桌面近距离手机无线供电需求开发，适配主流支持Qi协议的智能手机设备，用户仅需将手机放置在充电座表面对应区域，即可启动无线电能传输，无需反复插拔充电接口，既减少了手机尾插的机械磨损，也能让桌面走线更加简洁规整。从结构设计层面来看，整体采用扁圆形堆叠布局，核心功能区域集中在中部的线圈安装位，外围设置环形定位凸边，红色的软胶圈层直接贴合在承托面边缘，一方面可以增大手机放置时的接触摩擦力，避免手机受桌面震动产生滑移偏离充电有效区域，另一方面软胶材质也能避免手机后盖与硬质壳体接触产生刮擦磨损。透明的外罩采用薄壁环形结构，包裹内部核心组件的同时，不会额外增加整体厚度，底部的壳体侧壁预留了供电线缆的出线缺口，线缆接入后不会导致充电座放置时出现翘边，保证整体放置的平稳性。设计过程中首先明确了安装边界约束，整体外轮廓直径控制在常规桌面零散配件的适配尺寸范围内，整体厚度不超过常见桌面收纳盒的单层高度，既可以单独放置在桌面边角位置，也可以嵌入桌面预留的充电安装位使用，底部预留了防滑胶圈的安装槽位，放置在光滑玻璃、木质桌面时都能保持足够的静摩擦力，不会被轻易碰移位。内部结构采用分层堆叠设计，最下层为底壳，预留了PCB板、谐振电容、散热片的安装定位柱，线圈组件固定在中层支架上，与上表面的距离严格控制在无线电能传输的有效气隙范围内，保证电能传输效率的同时，避免线圈与手机后盖直接接触产生过热问题。外壳的分模线设置在透明外罩与底壳的衔接位置，采用卡扣连接结构，装配时无需额外螺丝固定，既提升了装配效率，也让外表面没有外露的连接结构，整体外观更加简洁。出线口位置做了圆角过渡处理，避免长期使用过程中线缆外皮被壳体锐边割损，提升使用耐久性。实际使用场景中，这款充电座除了适配家庭、办公桌面的固定放置需求，也可以放置在酒店床头柜、咖啡馆公共桌面等场景，为用户提供便捷的无线充电服务，扁圆形的外形没有尖锐棱角，即使放置在人员走动频繁的区域，也不会因剐蹭造成磕碰损伤。结构设计时充分考虑了不同厚度手机壳的适配性，承托面到线圈的距离预留了足够的余量，用户无需拆除常规厚度的手机保护壳即可正常充电，同时内部预留了温度传感器的安装位，可实时监测线圈工作温度，出现过热情况时自动调整输出功率，保证充电过程的安全性。外形设计上没有多余的装饰结构，所有曲面过渡都采用大圆角处理，既降低了注塑生产时的脱模难度，也让日常清洁更加方便，表面的污渍可以直接用软布擦拭干净，不会在缝隙位置积留灰尘。
