K-40型激光切割机配套金属喷嘴结构

项目分类:3D模型 发布时间:2021-10-25 ID:335489
  • K-40型激光切割机配套金属喷嘴结构

在中小功率激光切割加工场景中,这类配套喷嘴是切割头末端直接作用于加工面的核心功能部件,常见于入门级台式CO2激光切割设备,多用于薄型非金属板材、薄金属片的切割加工作业,是切割气路最终的导流与约束结构。从实际使用逻辑来看,这类喷嘴的核心作用是将激光头输出的辅助气体以稳定的层流状态约束喷射至加工点位,一方面吹除切割过程中产生的熔融残渣与汽化烟尘,避免残渣附着在聚焦镜表面造成镜片污损,另一方面通过稳定的气流压力维持切割缝区域的反应环境,保证切割断面的平整度,减少挂渣、切不透等常见加工缺陷。

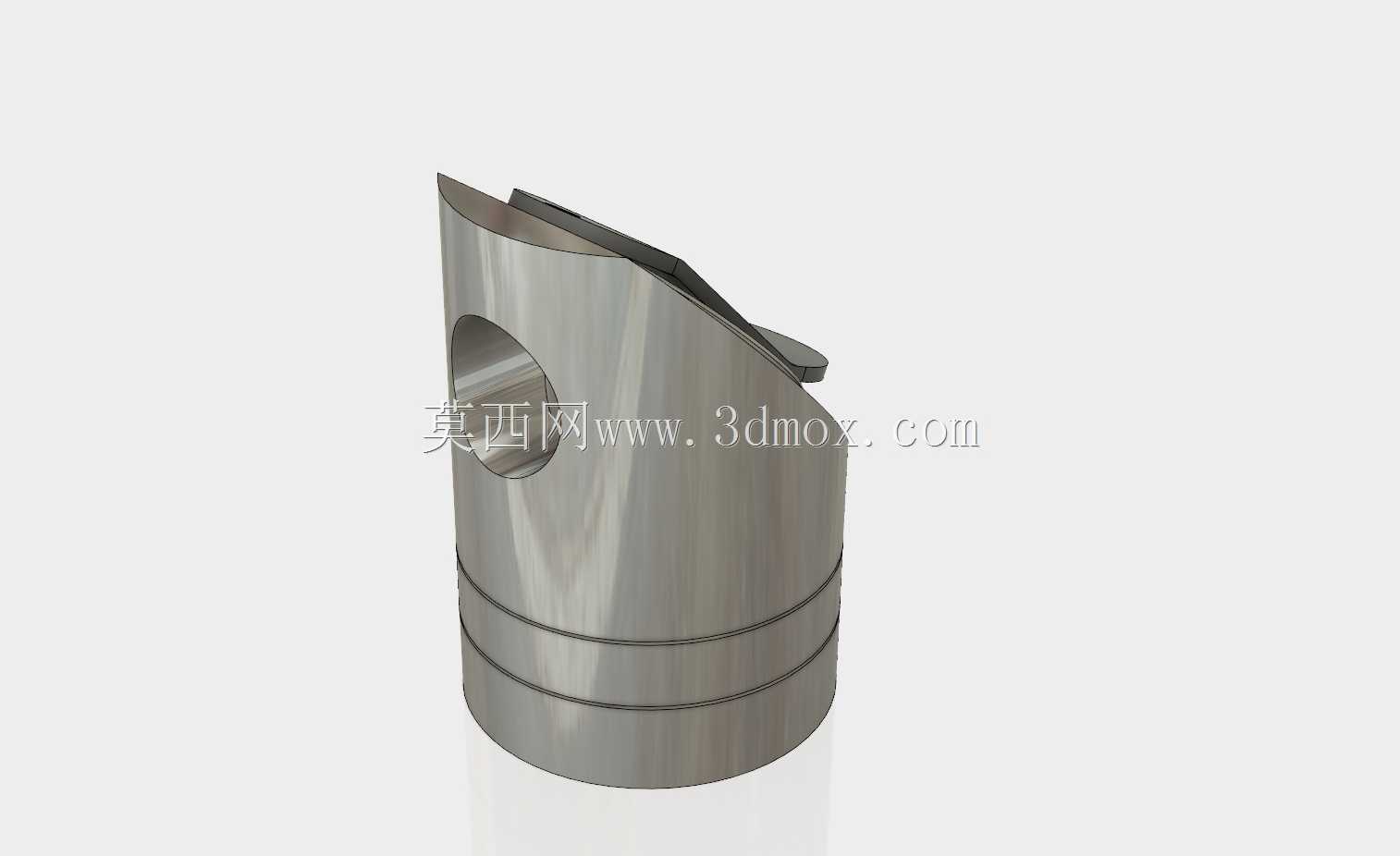

从结构设计角度拆解,该喷嘴整体采用圆柱主体加斜切顶端的构型,主体圆柱段的外径与常规K-40机型切割头的安装内孔匹配,外壁设置的两道环形凹槽用于嵌入密封橡胶圈,安装时插入切割头下端的安装位后,依靠密封圈实现气路密封,避免辅助气体从安装缝隙泄漏导致气压不足。侧面开设的横向通孔是安装定位孔,装配时与切割头侧面的紧定螺钉配合,锁定喷嘴的周向角度与轴向安装深度,保证喷嘴顶端的斜切面与激光出光方向的相对位置符合设计要求,避免出现气流偏斜、激光打在喷嘴内壁造成烧损的问题。顶端的斜切构型并非随意设计,斜切角度匹配该类入门机型切割头的常规倾斜安装姿态,保证喷嘴最下端的出光口始终垂直于待加工板材表面,让辅助气流可以垂直作用于切割点位,同时斜切面可以在加工过程中避让板材表面的微小凸起,减少喷嘴剐蹭加工面的概率,降低加工过程中喷嘴撞件损坏的风险。

在安装边界层面,这类喷嘴的轴向安装深度有严格的公差要求,安装后出光口端面与聚焦镜焦点的相对位置需要控制在设计公差范围内,若安装过深会导致焦点位置偏移,切割厚材料时出现切不透的问题,安装过浅则会导致气流发散,吹渣能力下降,切割断面容易出现挂渣。侧面定位孔的位置与主体圆柱的同轴度、环形密封槽的尺寸公差都会直接影响安装后的密封性能与定位精度,建模过程中需要严格控制圆柱段的外径公差,保证与安装孔的间隙配合精度,既不能过紧导致拆装更换困难,也不能过松导致安装后出现晃动、漏气的问题。

实际生产场景中,这类喷嘴属于易损耗材,长时间接触切割产生的高温熔融飞溅物,出光口边缘容易出现烧蚀、缺口,一旦出现损伤就会导致气流紊乱,直接影响切割质量,因此结构设计上在保证结构强度的前提下尽量简化构型,降低加工制造成本,方便用户定期更换。内部的出光通道采用直孔设计,没有多余的变径结构,减少气流在通道内部的紊流产生,让辅助气体可以以更稳定的状态喷出,同时直孔结构也更便于加工,降低单件的生产制造成本,适配入门级设备的耗材成本定位。在建模过程中,需要重点关注密封槽的槽宽、槽深尺寸与常用O型密封圈的尺寸匹配,定位孔的中心高与切割头紧定螺钉的安装位置对齐,顶端斜切面的角度需要匹配对应机型切割头的安装倾角,保证装配后出光口的端面与加工平面平行,这些细节参数都会直接影响该配件装机后的实际使用效果。
