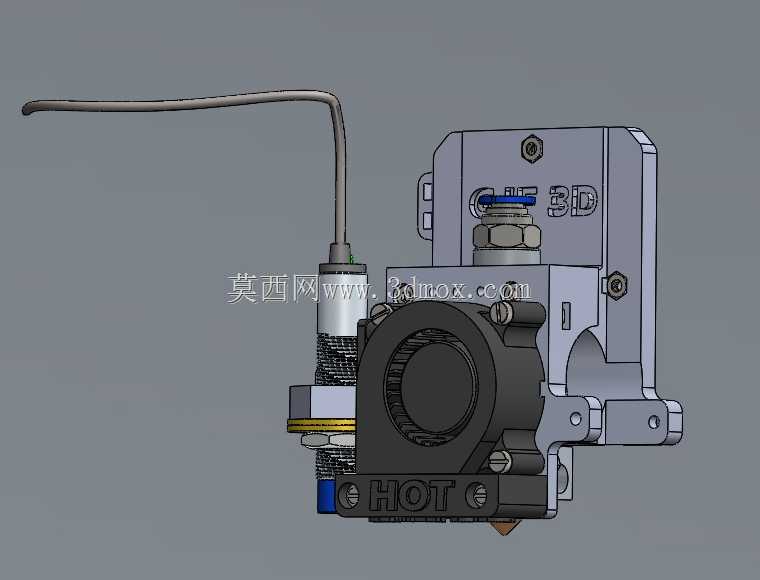

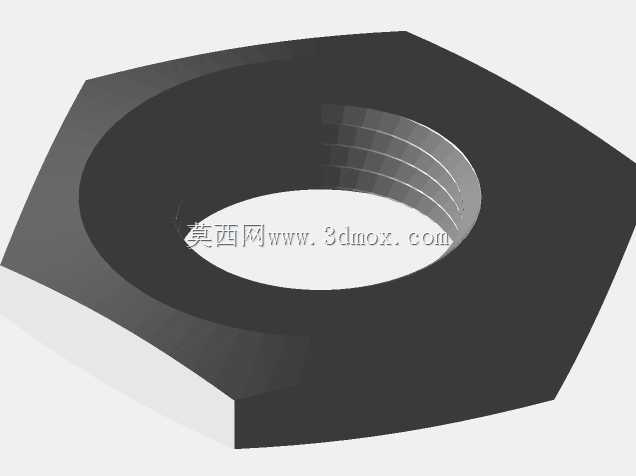

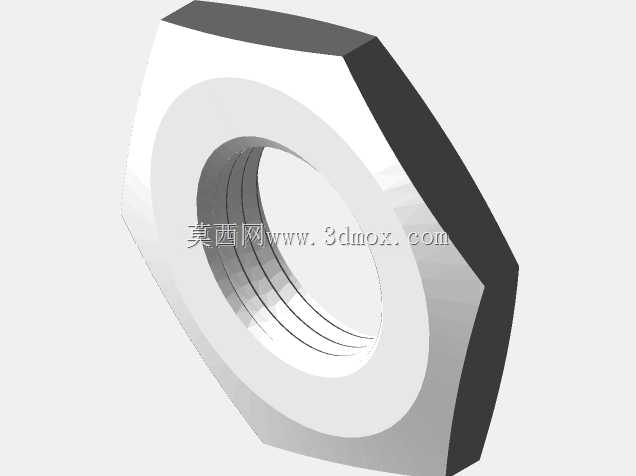

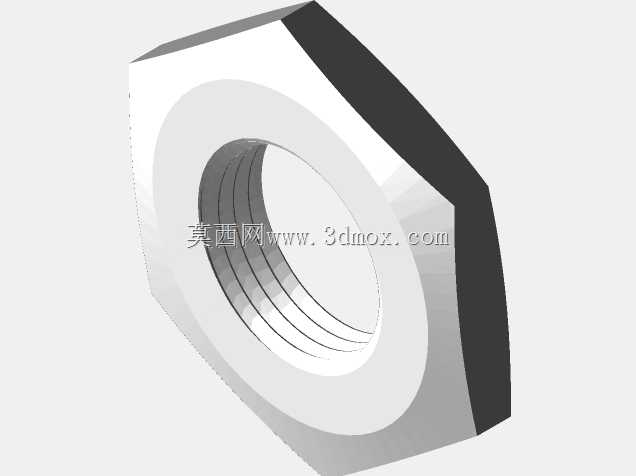

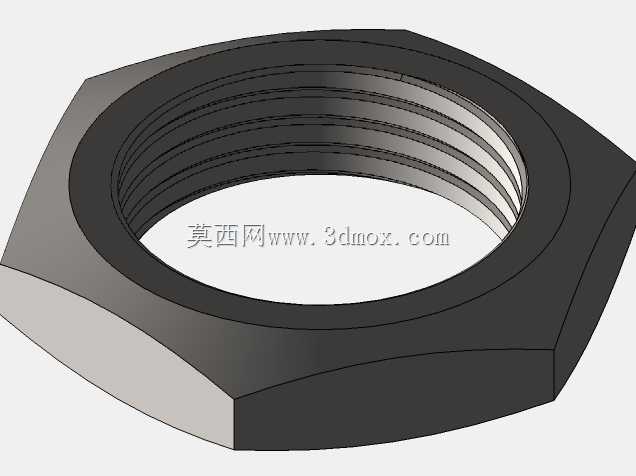

3D打印用康文托Bowden热端挤出结构

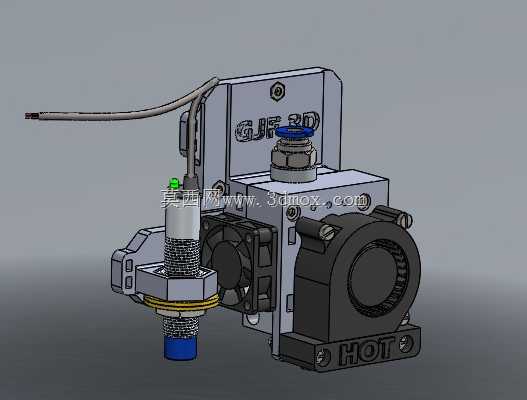

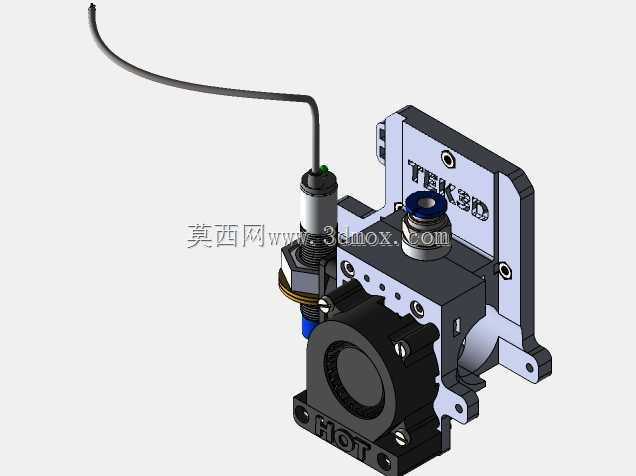

桌面级FDM 3D打印设备的送料挤出环节，长期存在近端挤出负载大、远端挤出送料响应迟滞的矛盾，这款Bowden结构的康文托热端挤出组件，正是针对中小型桌面设备打印柔性耗材、高粘度工程耗材时的送料精度问题做的定向结构优化。先从安装边界说起，整个组件采用一体化安装背板设计，背板预留的两组M3安装孔位中心距为40mm，刚好匹配市面多数Openbuilds铝型材滑车、Ender系列机型的X轴滑台安装孔位，不需要额外做转接件加工，组件整体突出安装面的最大厚度为62mm，横向最大宽度78mm，纵向从进料喉管到喷嘴末端的总高度为94mm，安装时只需要预留出散热风扇侧方15mm的通风间隙，就能避免散热风道被遮挡，不会出现热端热量上窜导致喉管堵料的问题。

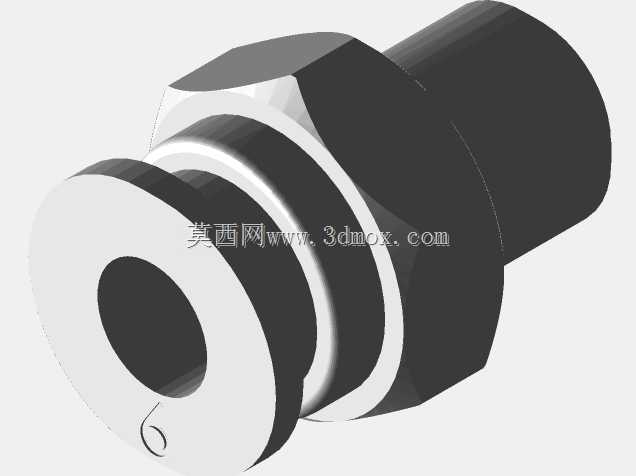

从实际应用场景来看，这类Bowden挤出结构的热端，多用于打印幅面在200-300mm区间的桌面级FDM设备，相比近端挤出把送料齿轮布置在滑台上的方案，Bowden结构通过聚四氟乙烯送料管将送料机构布置在设备机架上，能大幅降低X轴滑台的运动负载，让滑台高速移动时的惯性更小，打印薄壁结构时的振纹更轻。很多人之前对Bowden结构的印象是送料响应慢、打印TPU这类柔性耗材时容易堵料，这款结构在热端进料端做了导向锥面设计，喉管内壁和送料管采用零间隙对接，耗材从送料管进入喉管的过程中没有多余的膨胀空间，哪怕是95A硬度的柔性耗材，送料过程中也不会出现弯折堆料的情况。

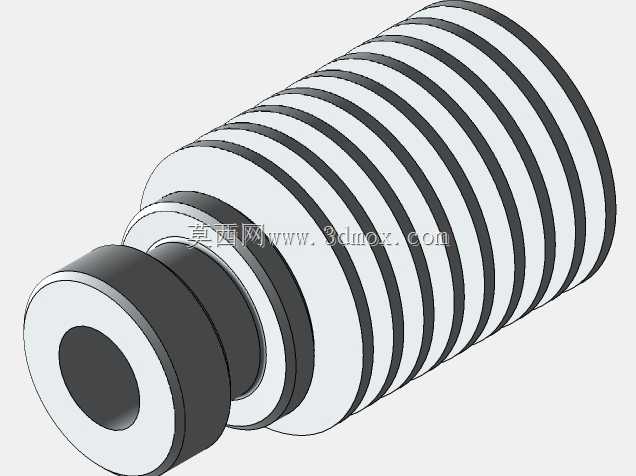

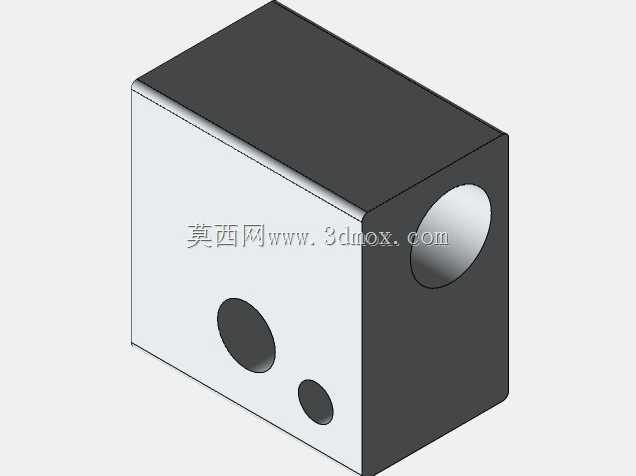

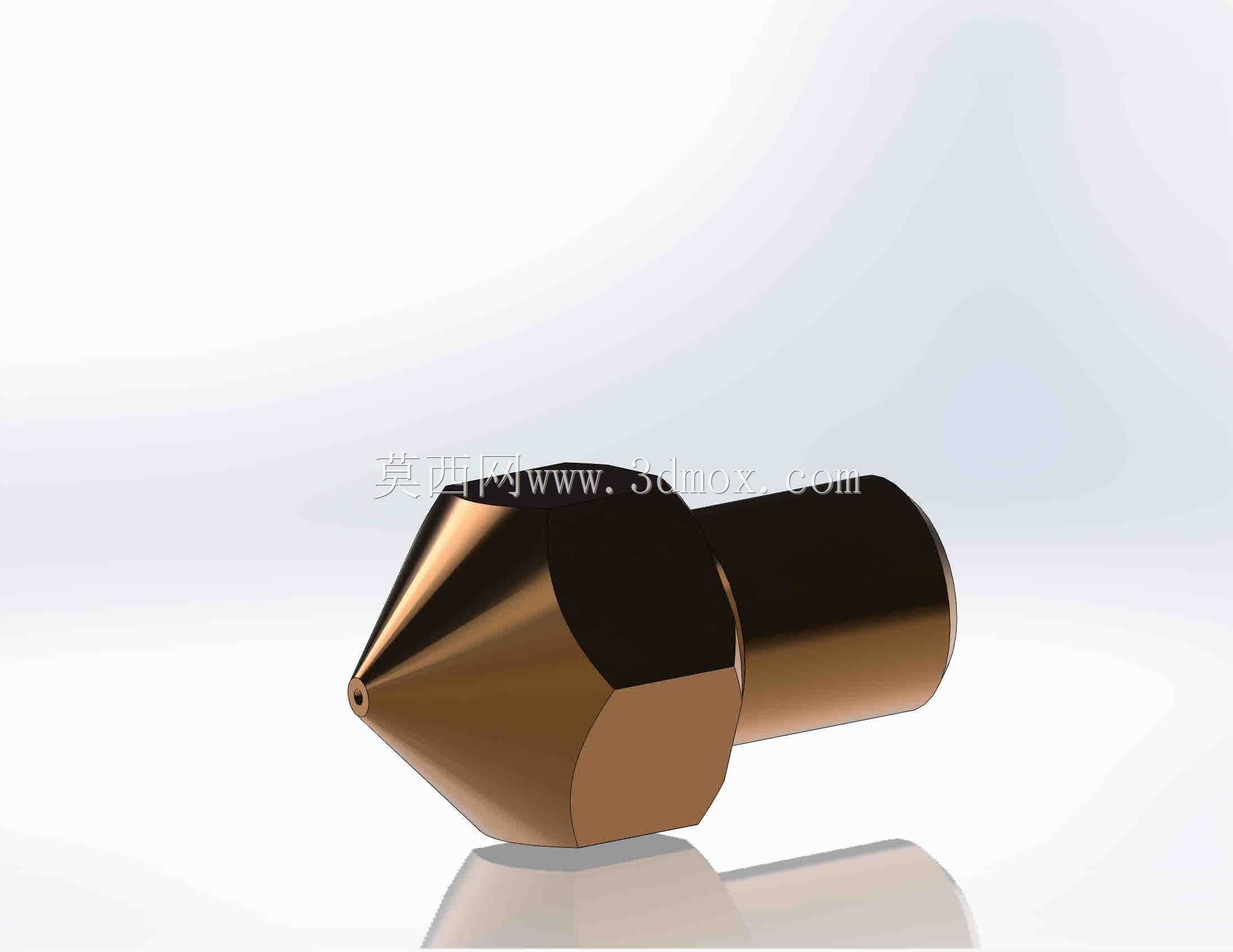

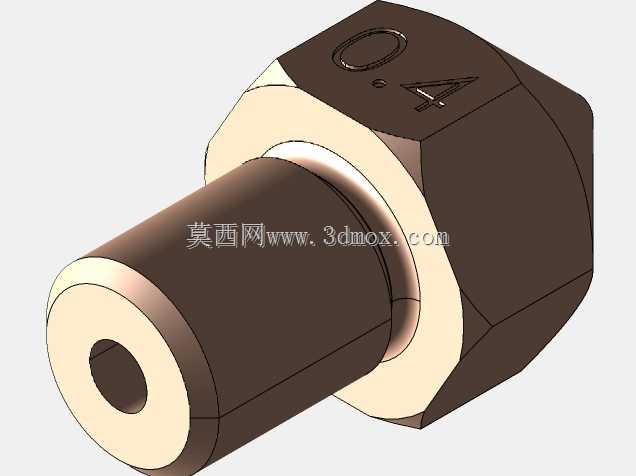

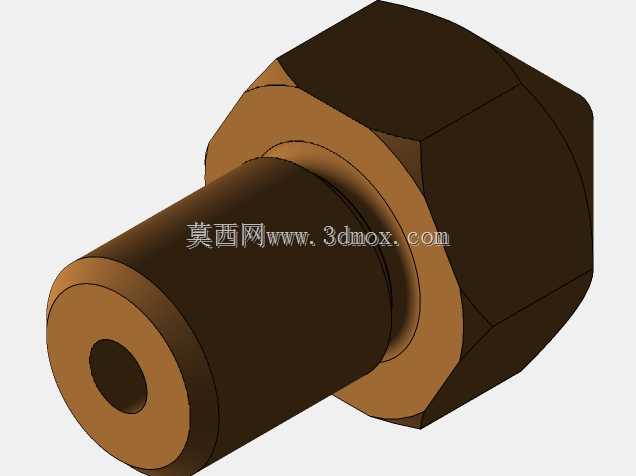

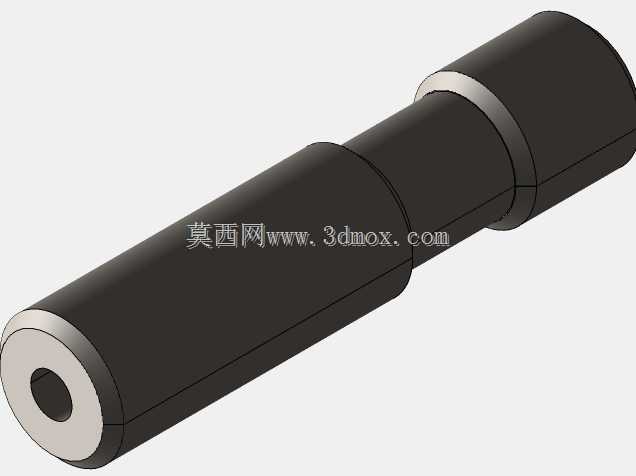

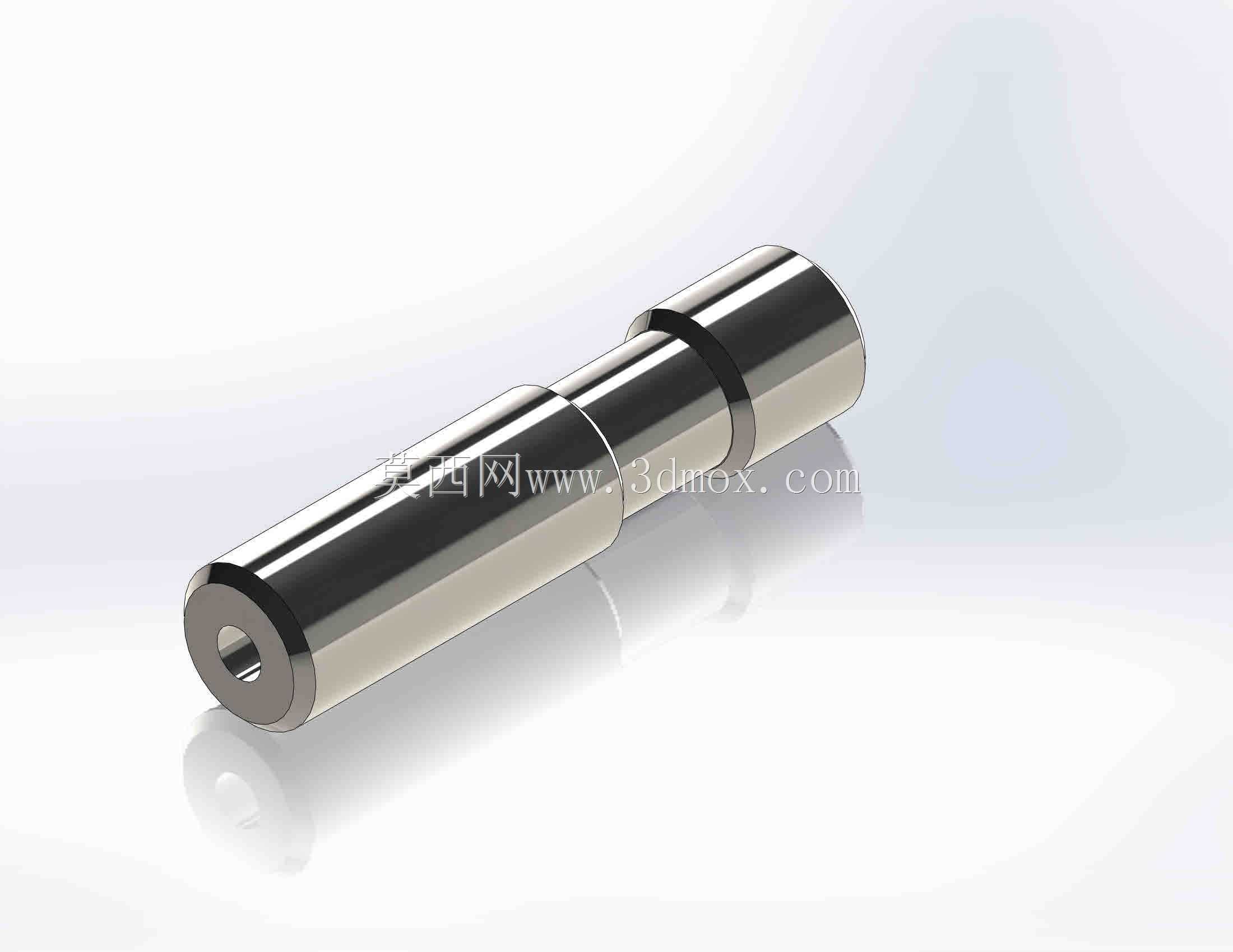

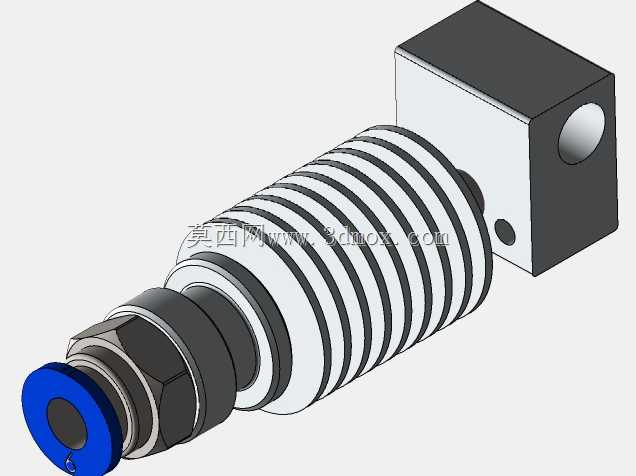

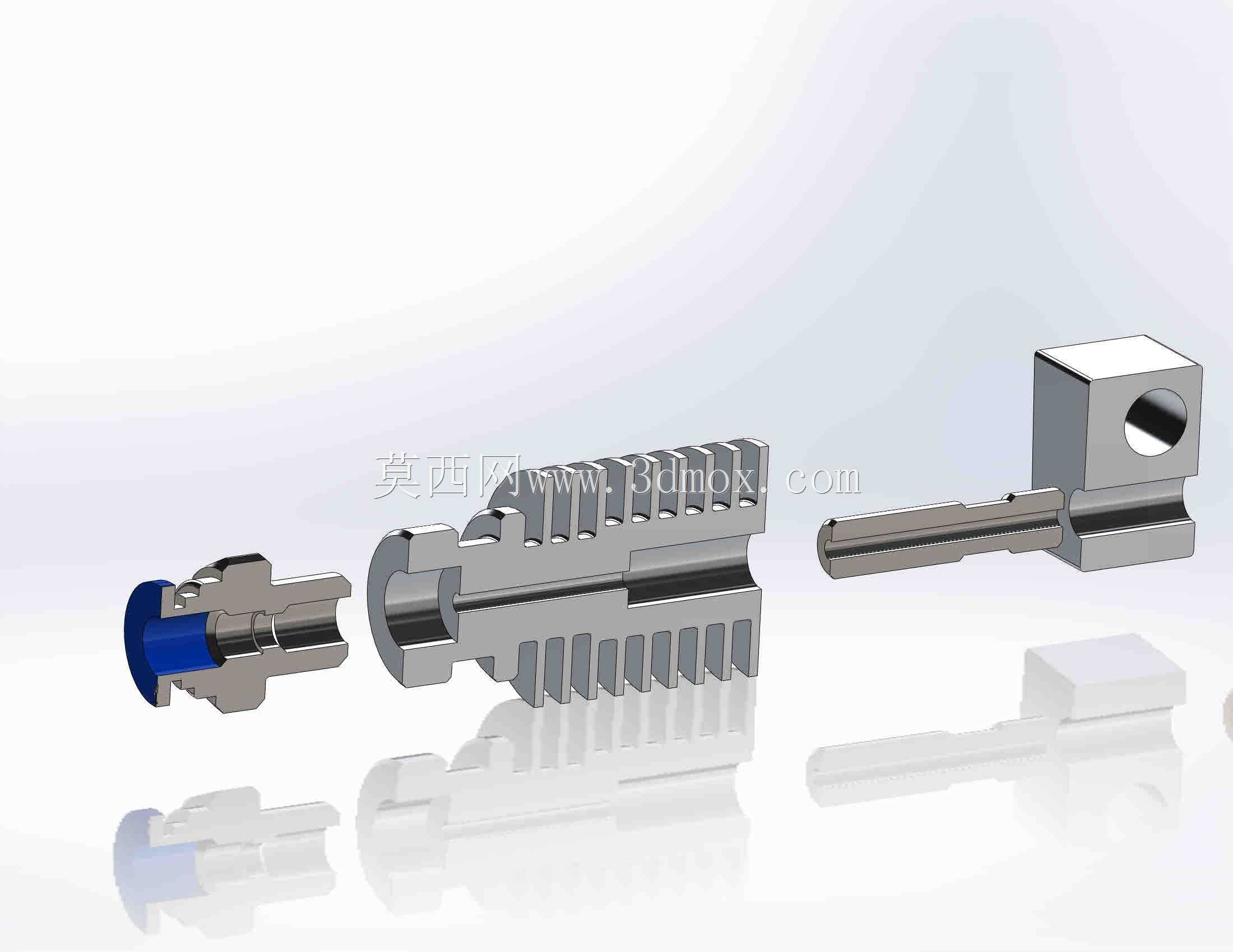

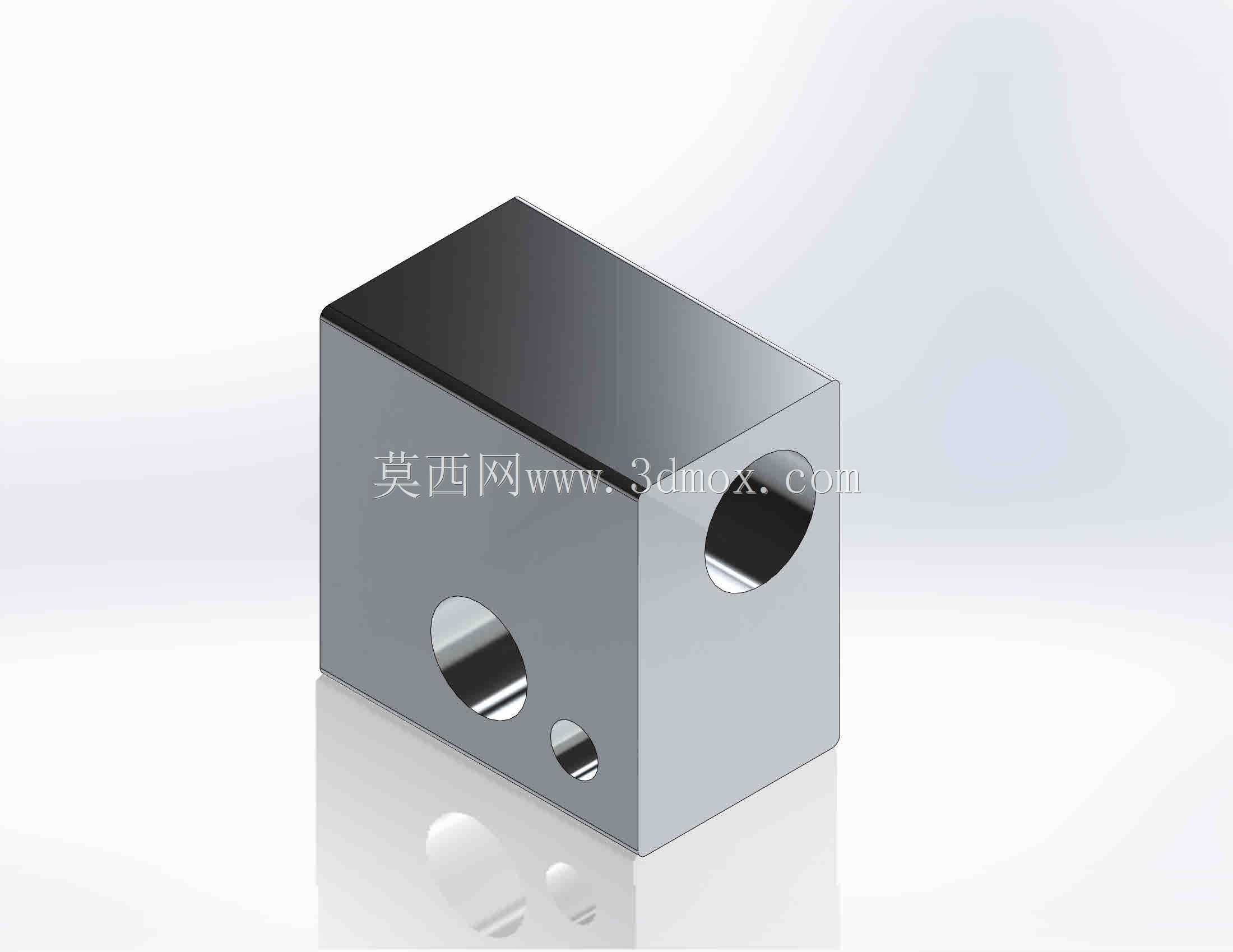

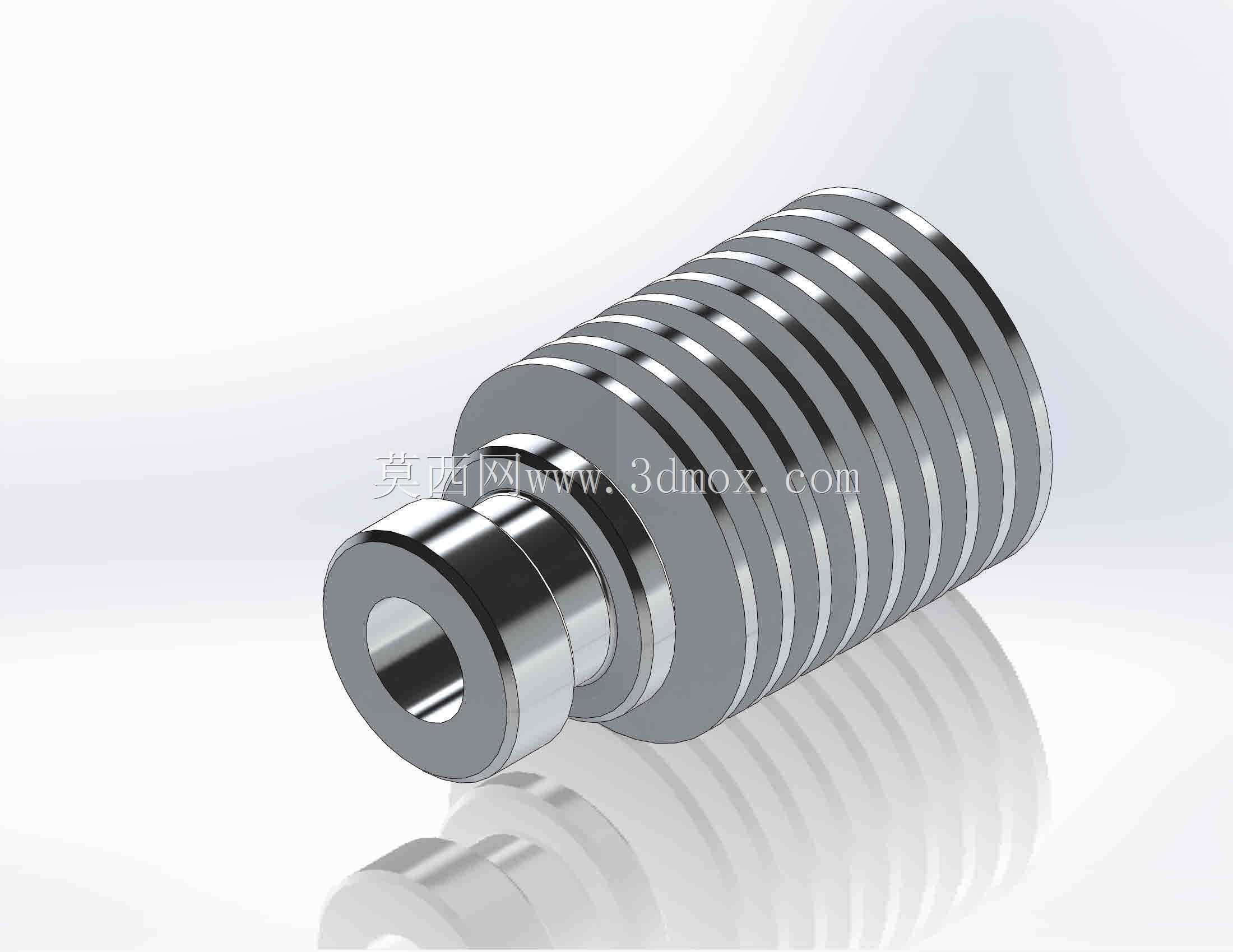

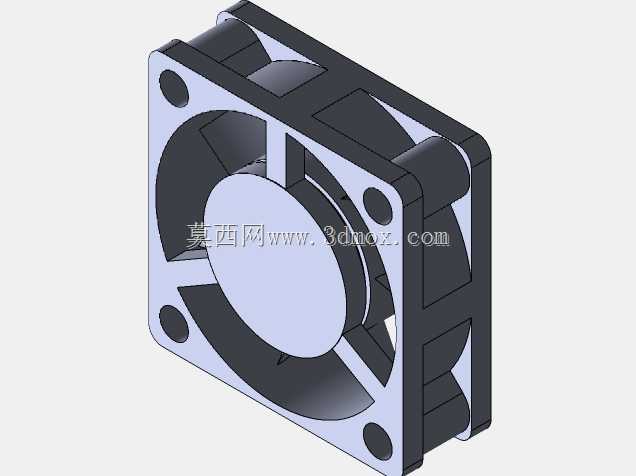

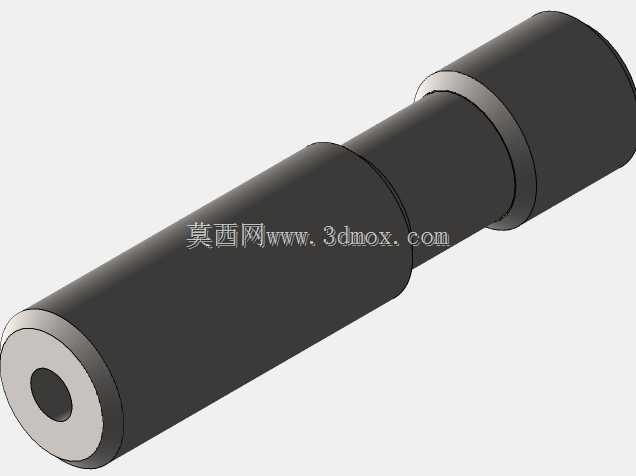

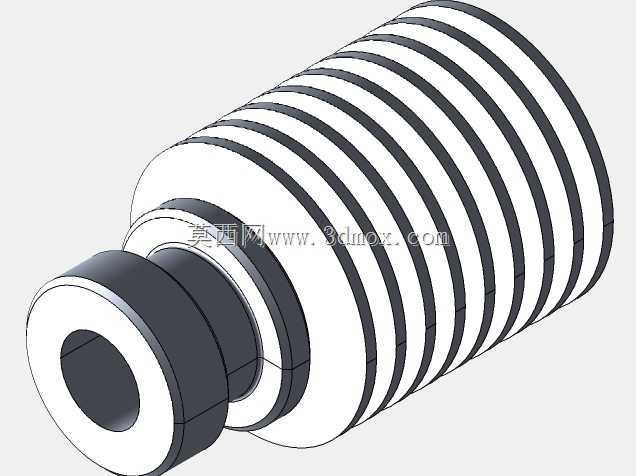

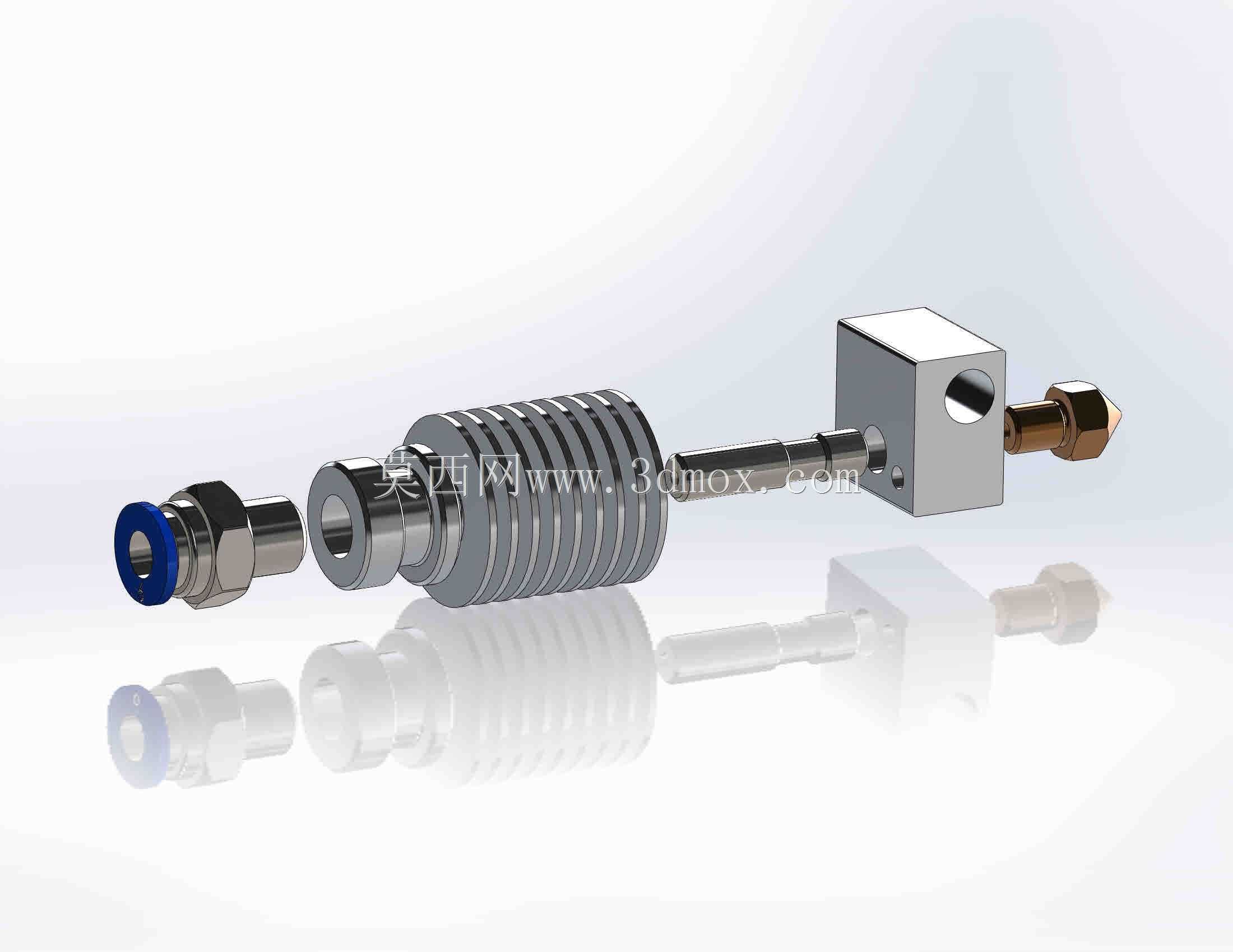

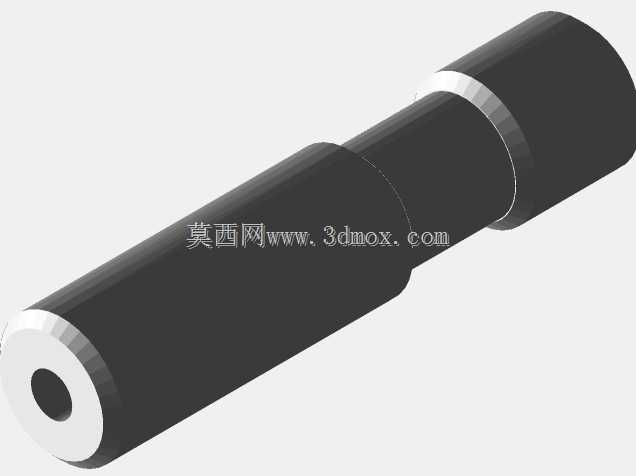

功能设计上，整个组件分成三个独立的功能模块，最上方是进料固定与散热模块，采用铝合金一体铣削的散热块，散热鳍片的间距设置为2mm，既保证足够的散热面积，也不会因为鳍片过密导致积灰影响散热效果，散热块侧方固定的4010涡轮风扇，风道直接对准散热鳍片的根部，能把喉管上部的温度稳定控制在50摄氏度以下，避免耗材提前熔融膨胀堵料。中间段是加热与测温模块，加热块采用黄铜材质，内置6*20mm规格的加热棒与NTC100K测温电阻，加热块和散热块之间用壁厚0.3mm的不锈钢喉管做隔热连接，既保证结构连接强度，也能最大限度减少热量向散热块传导，加热块侧面预留的螺丝孔位可以加装硅胶保温套，打印ABS、PC这类需要高腔温的耗材时，能减少加热块的温度波动，让喷嘴温度控制精度稳定在正负1摄氏度区间。最下方是喷嘴与冷却模块，喷嘴采用标准M6螺纹接口，和市面通用的E3D系列喷嘴完全互换，用户可以根据打印耗材的特性选择不同口径的喷嘴，不需要更换整个热端组件；喷嘴侧方布置的3010轴流风扇，通过专用的聚风风道将气流集中吹在喷嘴下方刚挤出的耗材上，能保证耗材挤出后快速冷却定型，打印悬空结构时不会出现垂丝、塌边的问题。

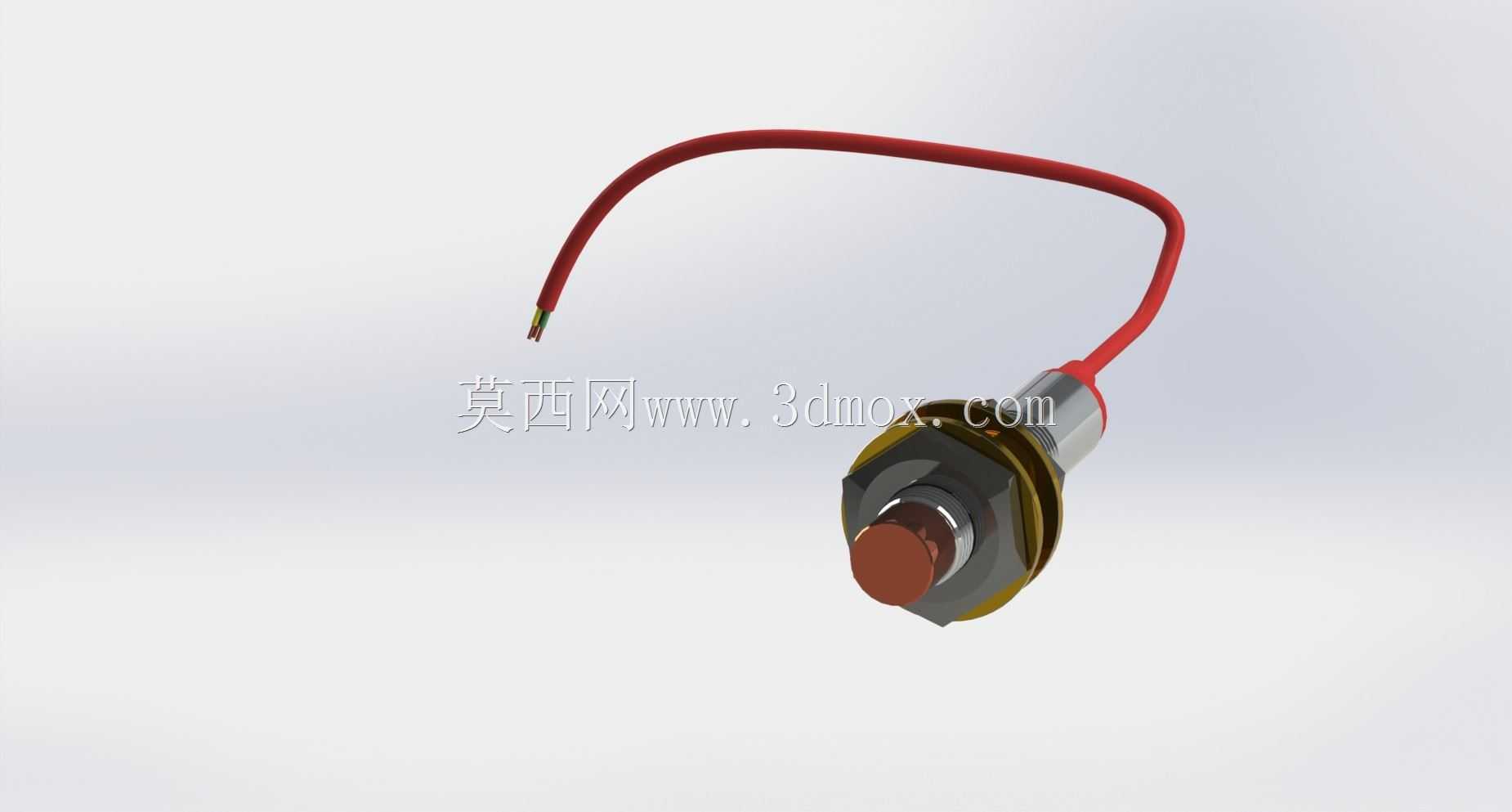

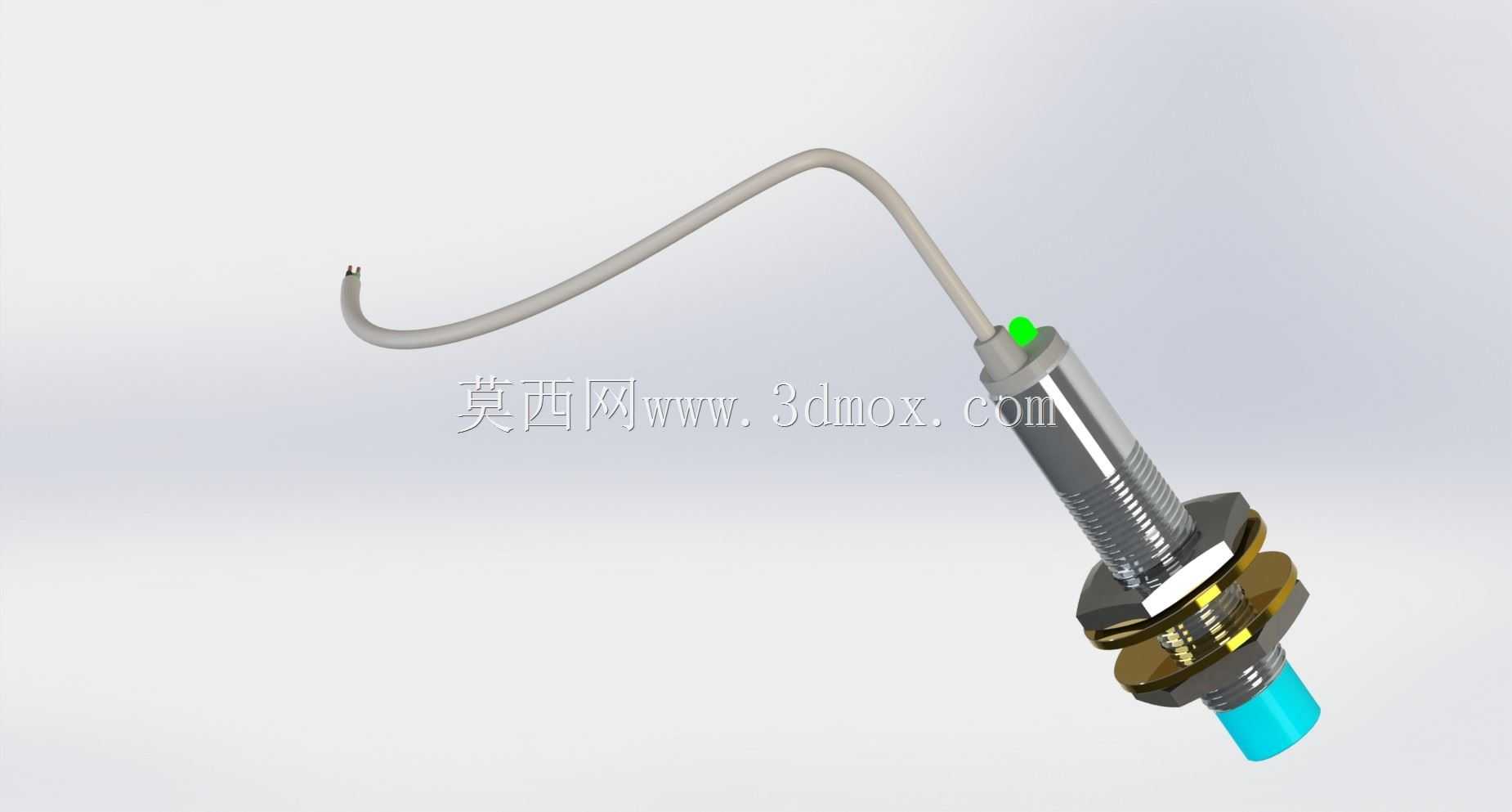

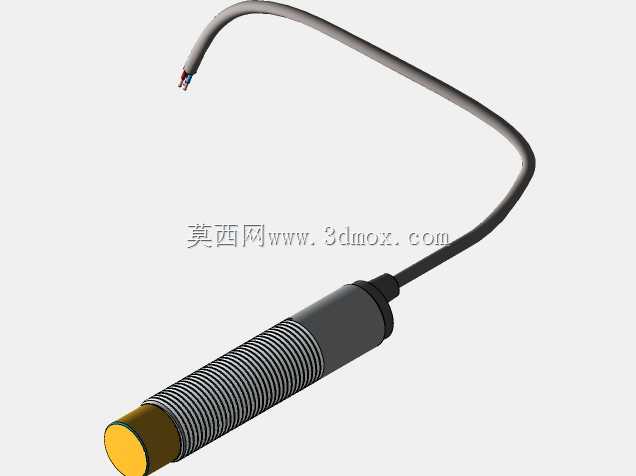

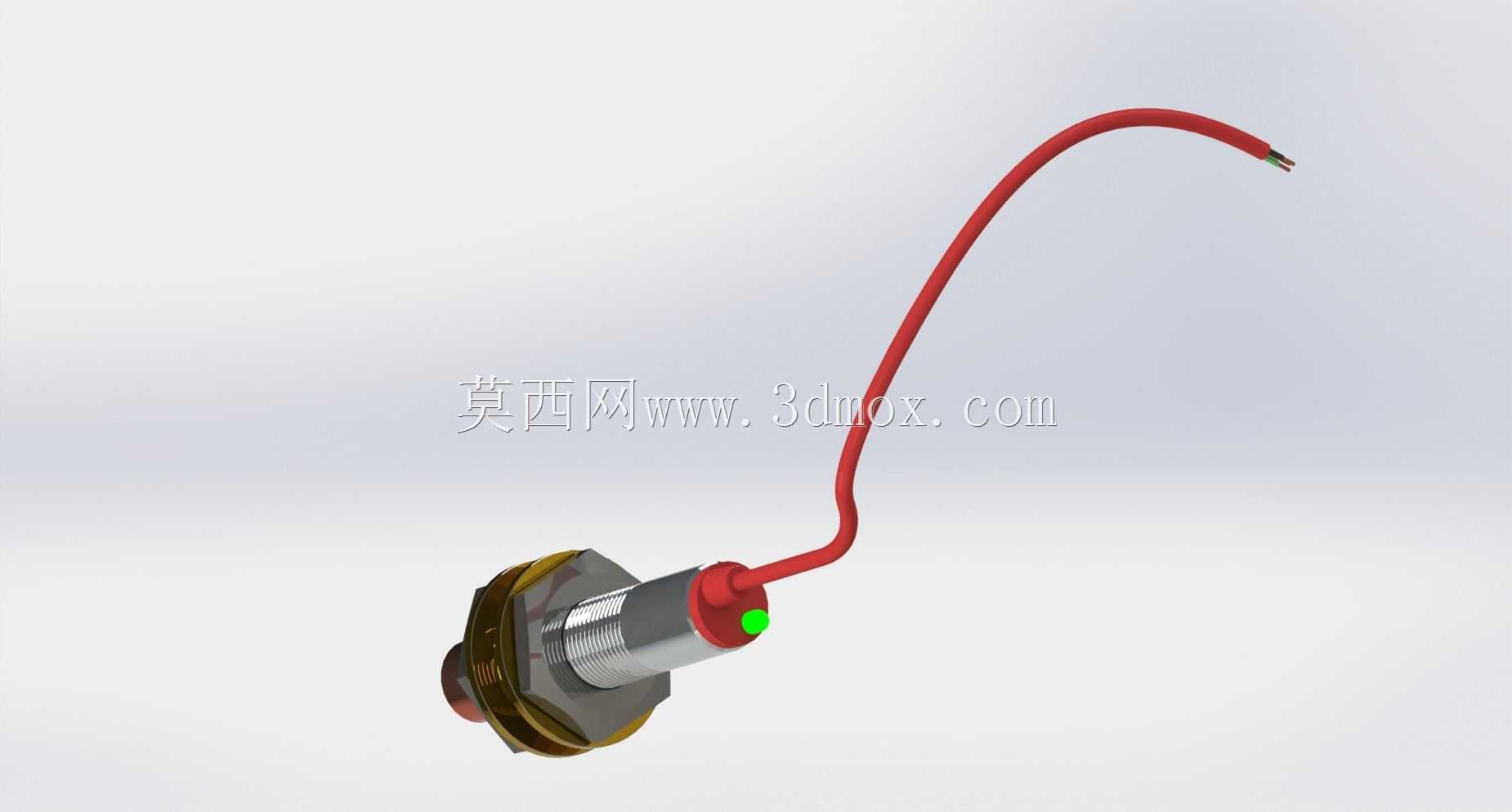

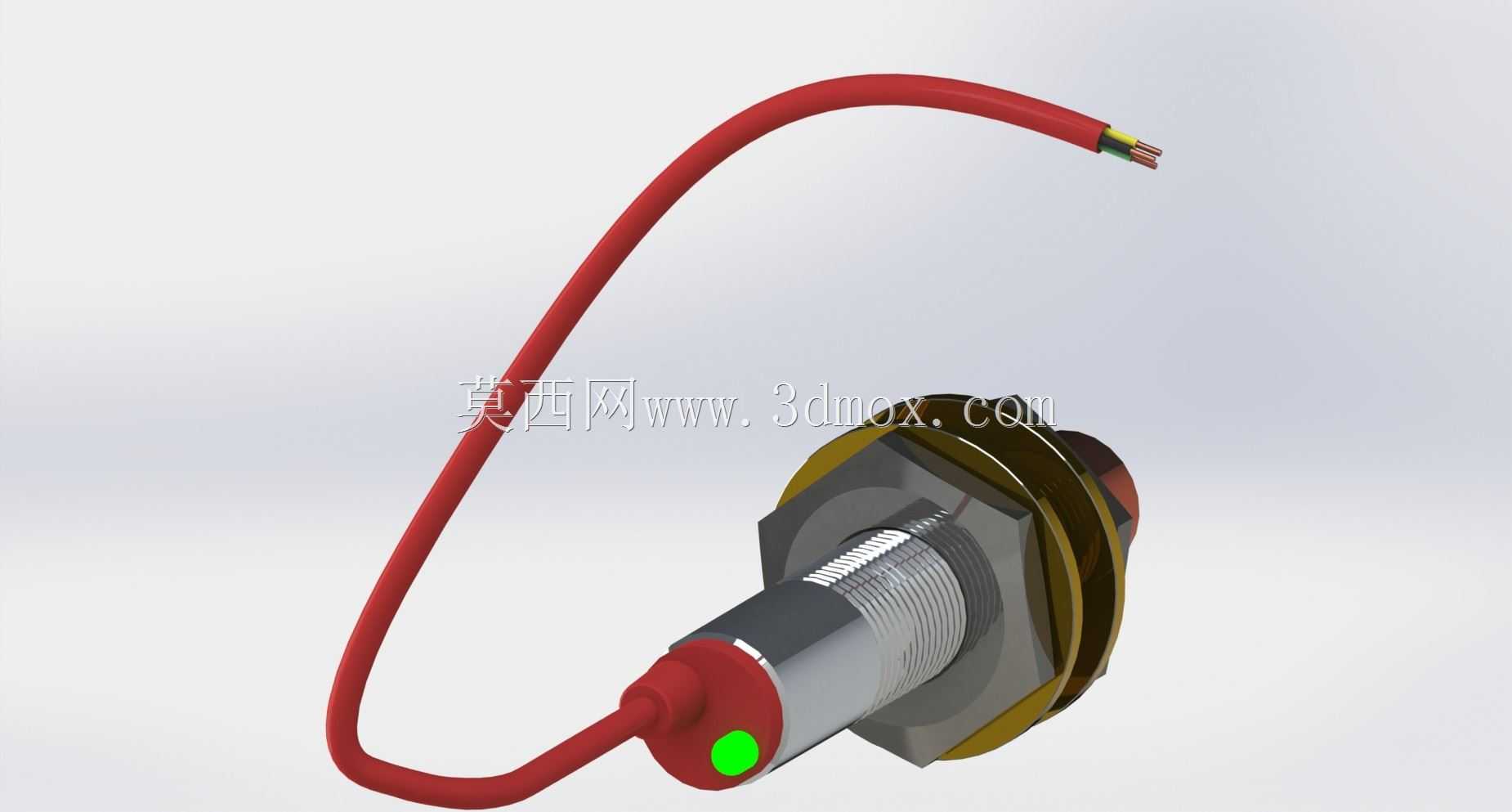

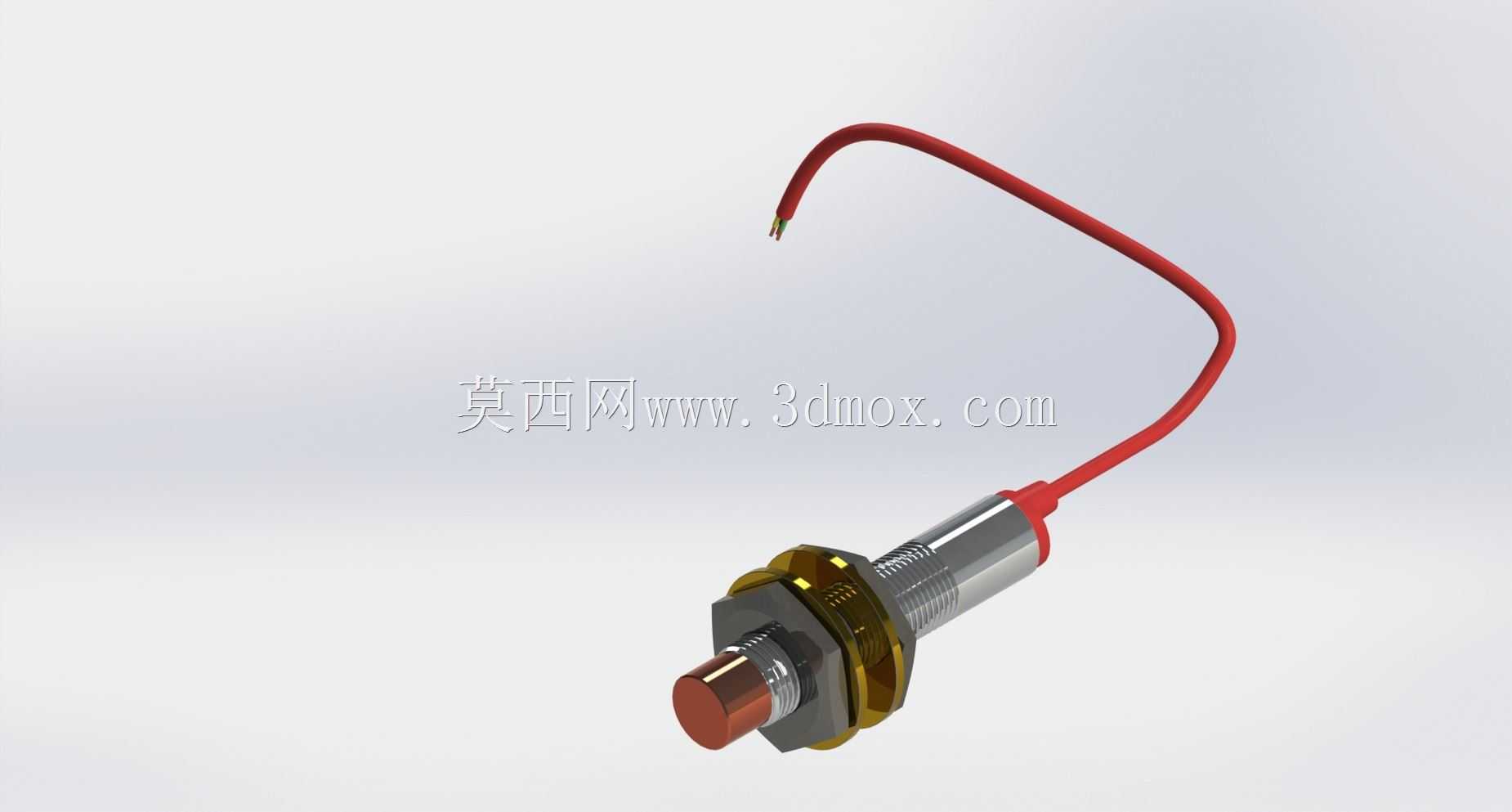

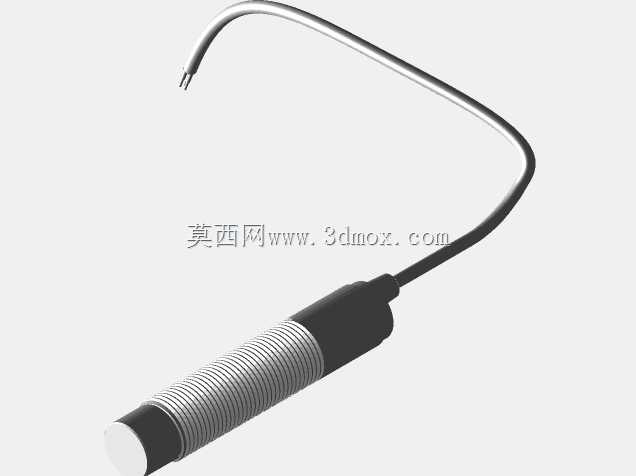

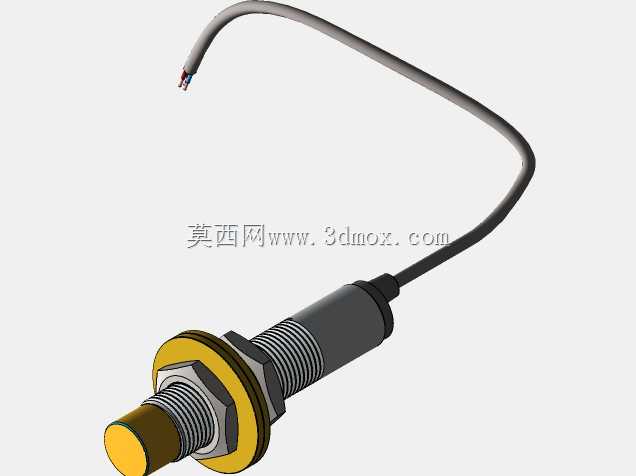

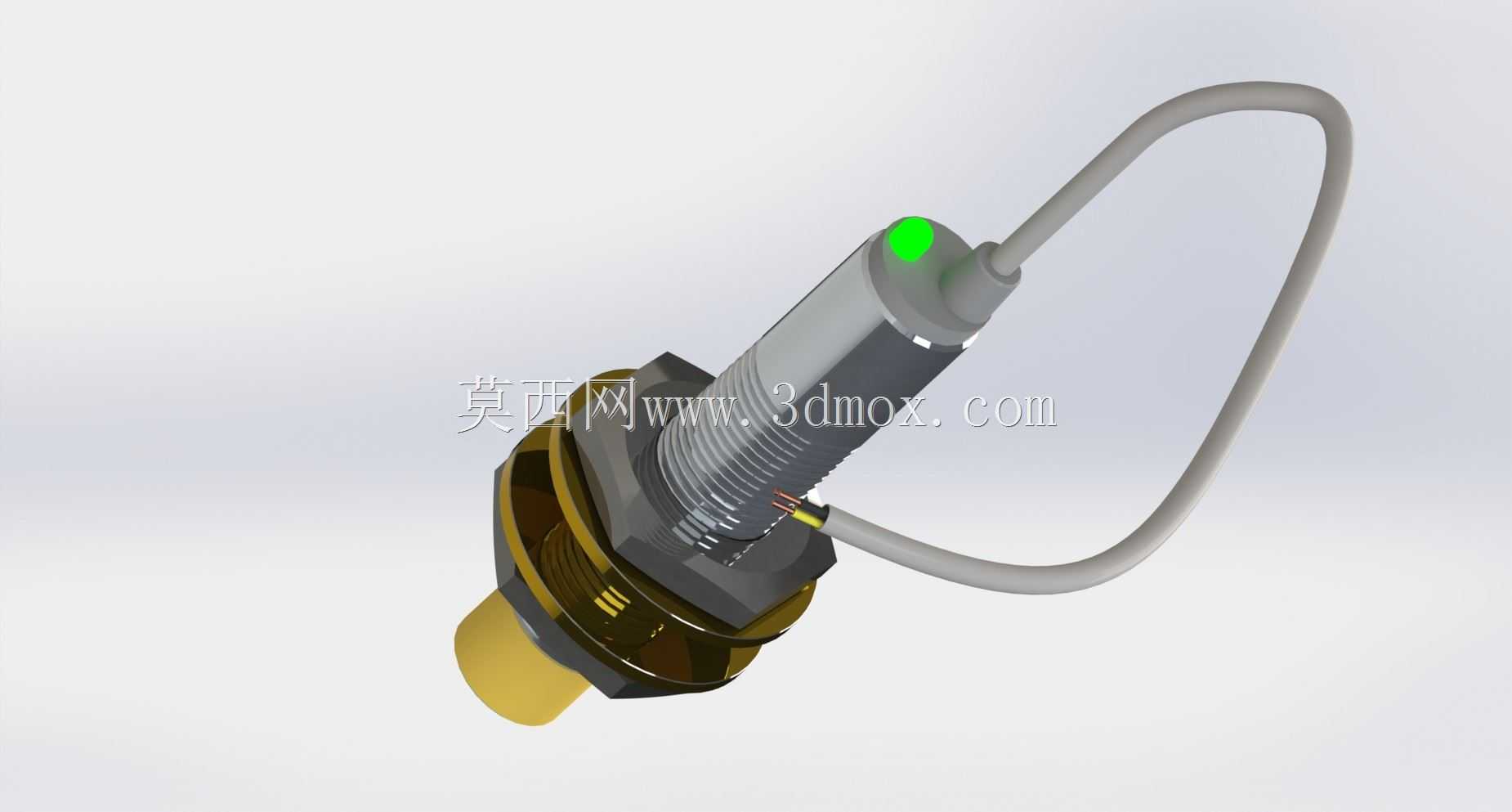

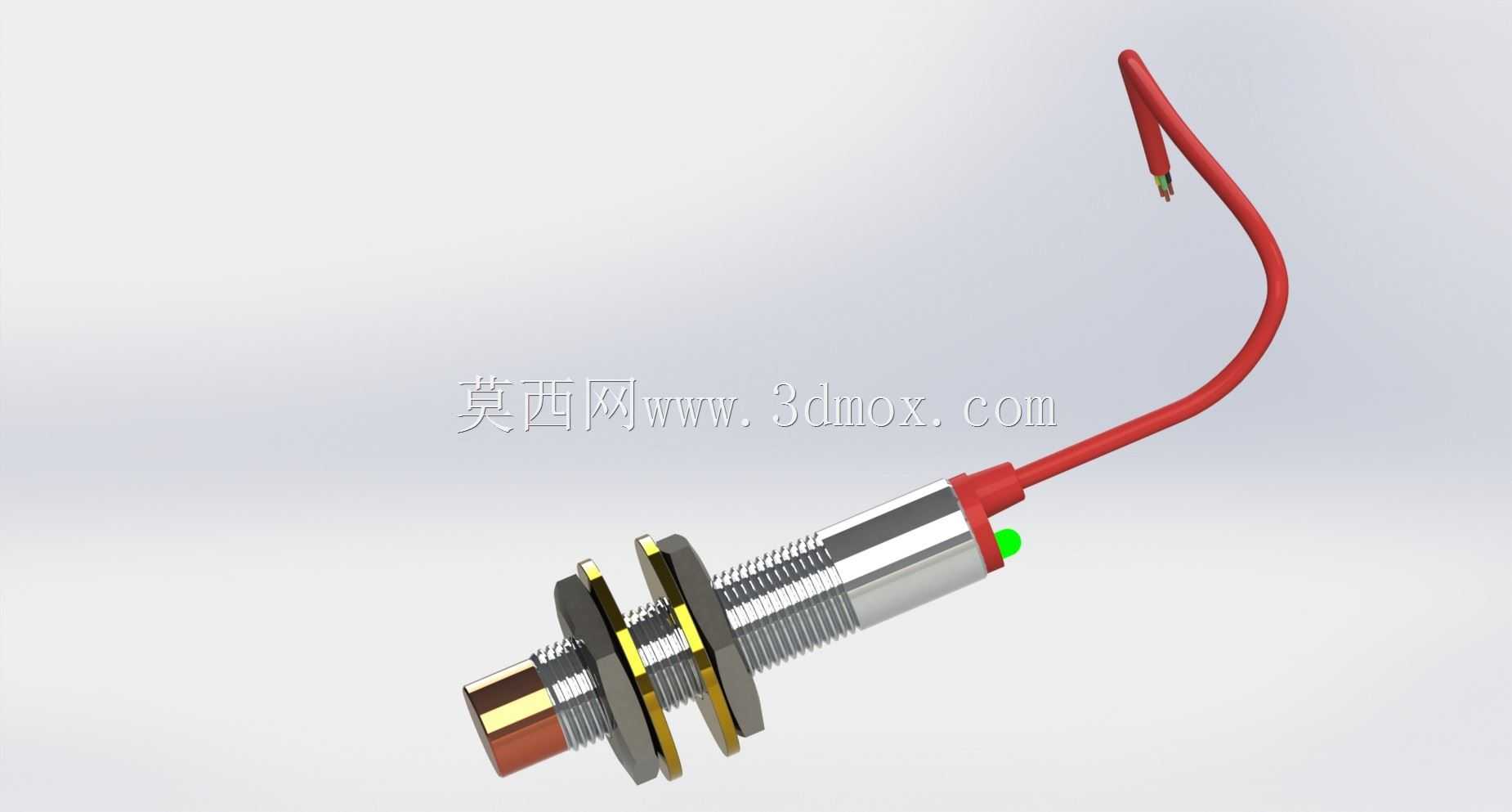

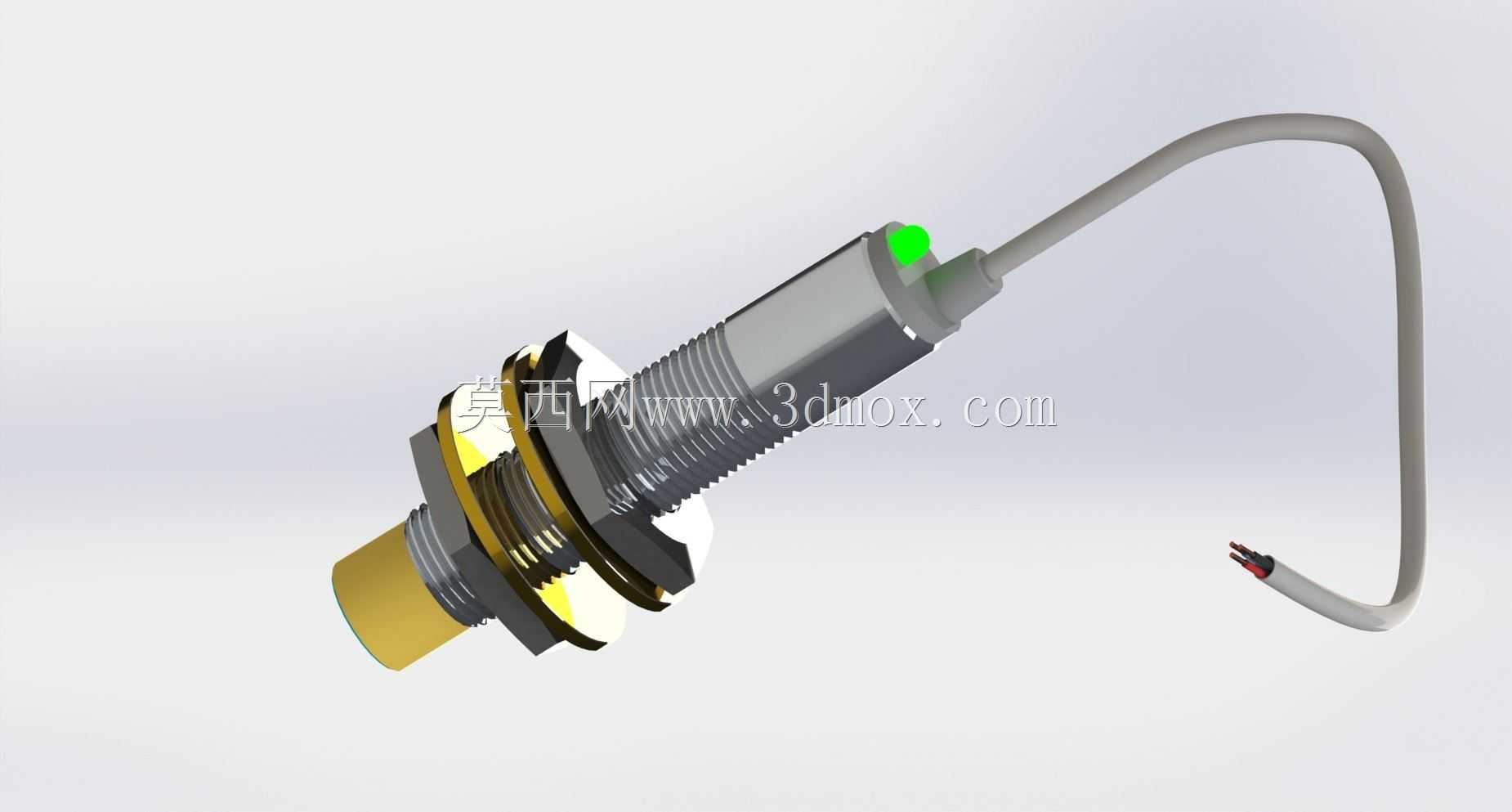

设计思路上，整个结构没有采用过多的非标定制零件，除了一体成型的安装背板和散热块是定制加工件，其余的风扇、加热棒、喉管、喷嘴都采用行业通用标准件，后期维护更换配件的成本很低，组件上所有的走线都预留了专用的走线槽，加热线、测温线、风扇线都可以顺着安装背板的线槽整理固定，不会在滑台移动过程中出现线缆剐蹭打印件的问题。另外在加热块的侧面设计了专门的调平探针安装位，可以直接搭配BLTouch自动调平传感器使用，不需要额外设计探针安装支架，安装后探针的触发点刚好落在喷嘴旁12mm的位置，调平探测的精度不会因为安装偏差受影响。

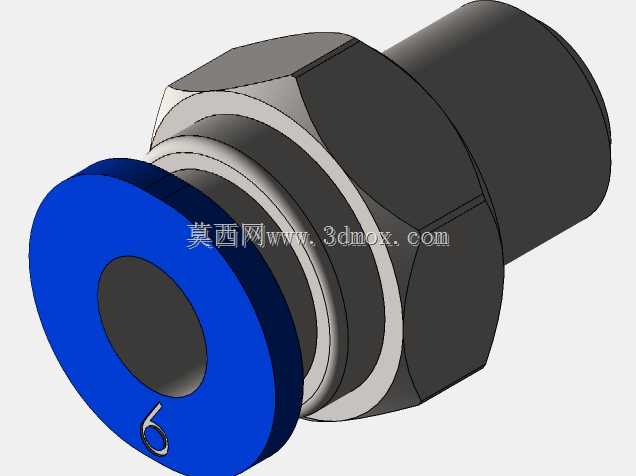

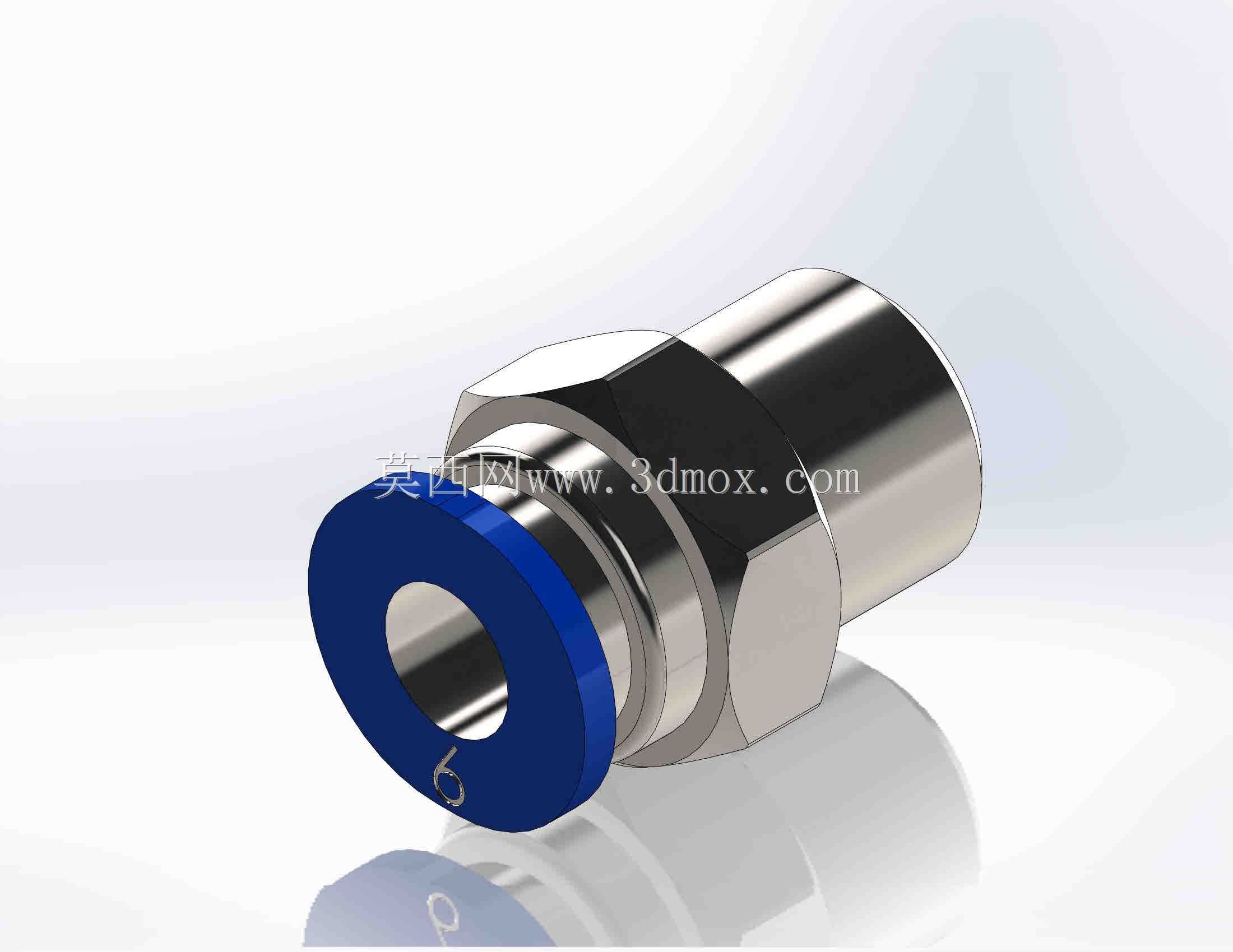

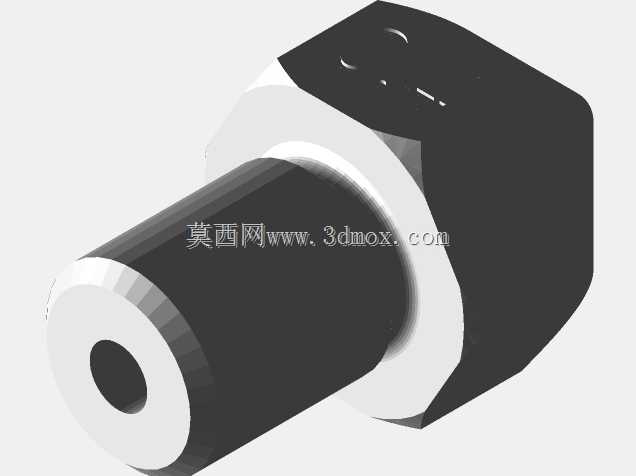

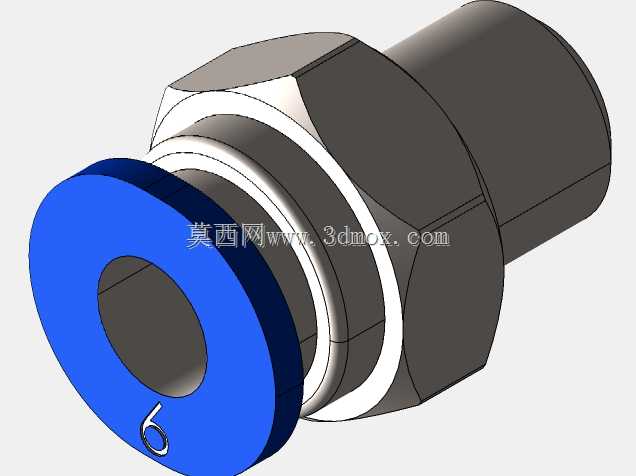

实际选型使用时需要注意，这款热端适配的送料管是外径4mm内径2mm的PTFE管，安装时要保证送料管插入喉管后完全抵紧，不能留有间隙，否则打印柔性耗材时容易出现送料卡顿；加热块的最高工作温度建议不超过280摄氏度，长期超过这个温度使用会导致喉管内部的PTFE内衬分解，影响打印件的成型质量，也会缩短热端的使用寿命。整个组件的装配公差控制在0.02mm以内，所有零件的安装定位面都做了铣平处理，安装后喷嘴的垂直度偏差不超过0.1度，长时间打印不会因为喷嘴倾斜导致打印件首层附着力不均的问题。
