方牙螺纹C型夹持工装结构设计

在日常的机械加工、装配维修、木工加工甚至小型工件粘接固定场景里，这类C型夹持工具都是工位上出现频率极高的基础工装，和台虎钳的大夹持力、固定安装属性不同，这类C型夹的便携性更强，不需要提前固定在工作台面上，可以随时拿到需要临时夹持的工位使用，不管是两个钣金件拼焊时的临时定位，还是木板涂胶后的压合固化，或是小零件钻孔时的辅助固定，都能快速上手完成夹紧作业，不会像大型夹具那样需要繁琐的调装步骤。

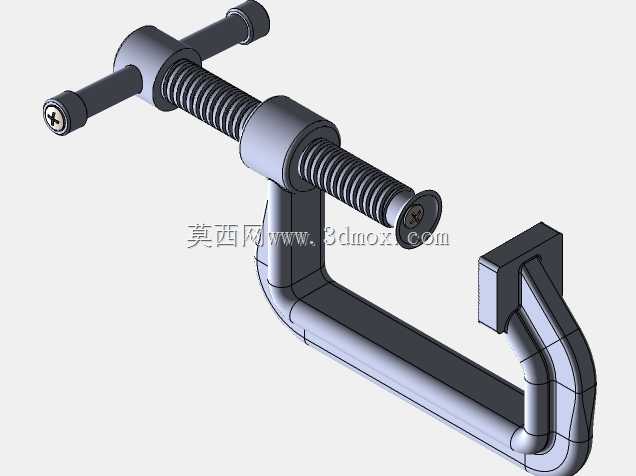

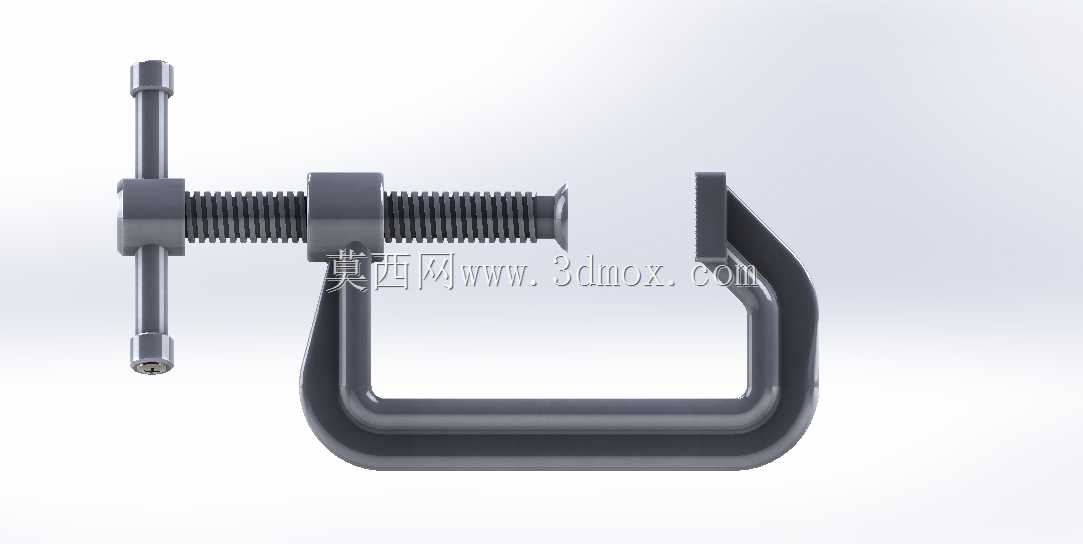

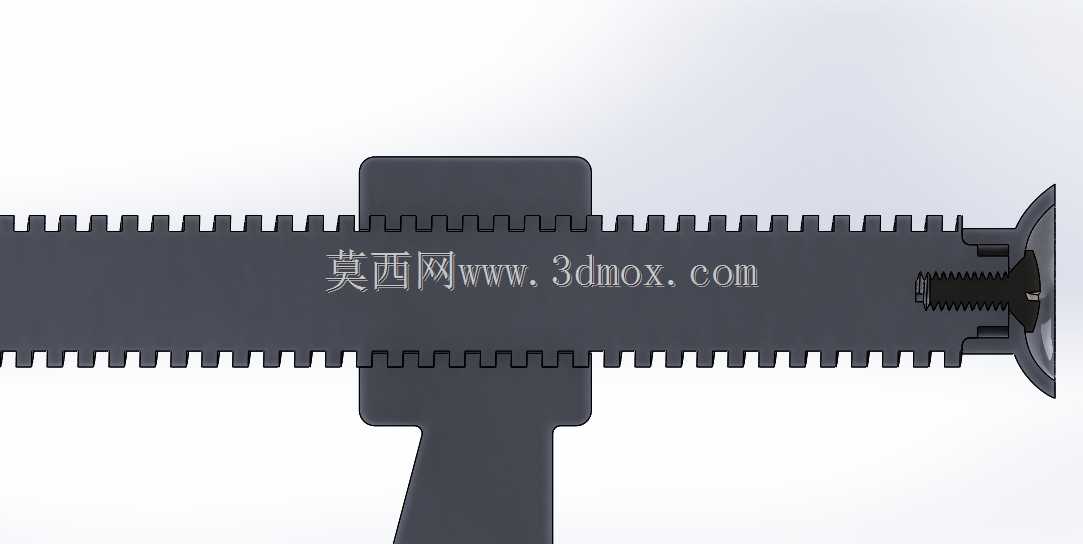

从结构功能来看，这款C型夹采用的是4mm导程方牙螺纹传动结构，和普通三角螺纹的夹紧件相比，方牙螺纹的牙型传动效率更高，拧紧过程中摩擦阻力更小，同等手动力度下能获得更大的轴向夹紧力，而且方牙螺纹的牙根强度更高，频繁反复夹紧松开的工况下不容易出现滑牙、崩牙的问题，使用寿命比普通三角螺纹结构的同规格夹子更长。夹体本身采用C型开口的框架结构，开口深度和开口高度是选型时最核心的两个边界参数，实际使用中需要根据被夹持工件的总厚度、需要伸入夹持的深度来匹配对应规格，避免出现工件放不进开口、或是夹持位置离边缘太远够不到的问题。

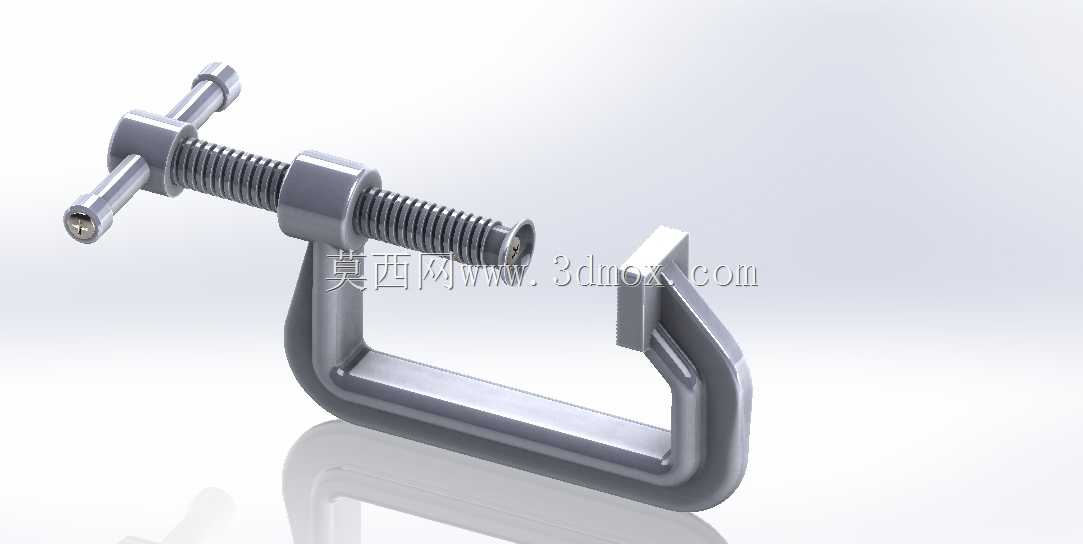

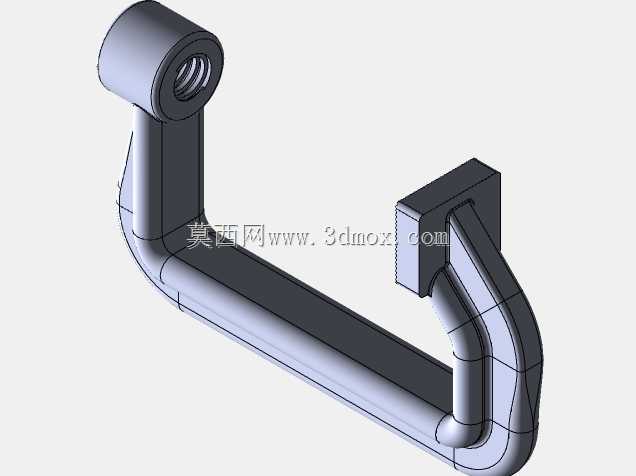

设计这类夹持结构的时候，首先要考虑的是夹体框架的受力变形量，当螺杆施加轴向夹紧力的时候，C型框架的开口端会存在向外张开的弹性变形趋势，如果框架的截面厚度设计不足，夹紧力达到额定值时开口变形量过大，不仅会损失实际加持在工件上的压力，长期使用还可能出现框架塑性变形甚至断裂的风险。因此在建模阶段，需要对夹体的弯曲应力做校核，通常会在C型框架的弯折位置做圆弧过渡，避免应力集中，同时框架的截面从弯折处到开口端可以做等强度设计，在保证刚性的前提下尽可能减少整体重量，提升便携性。

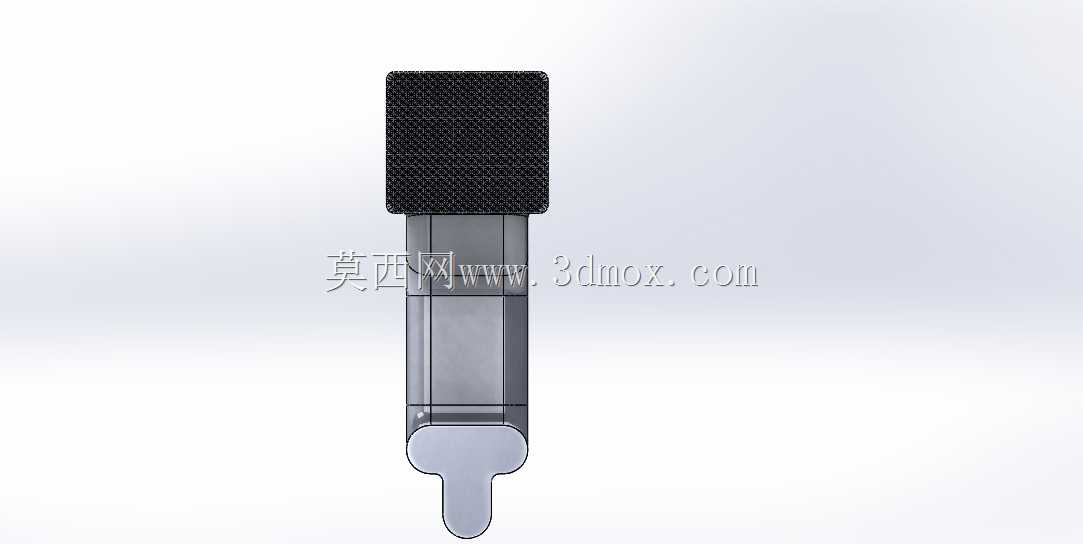

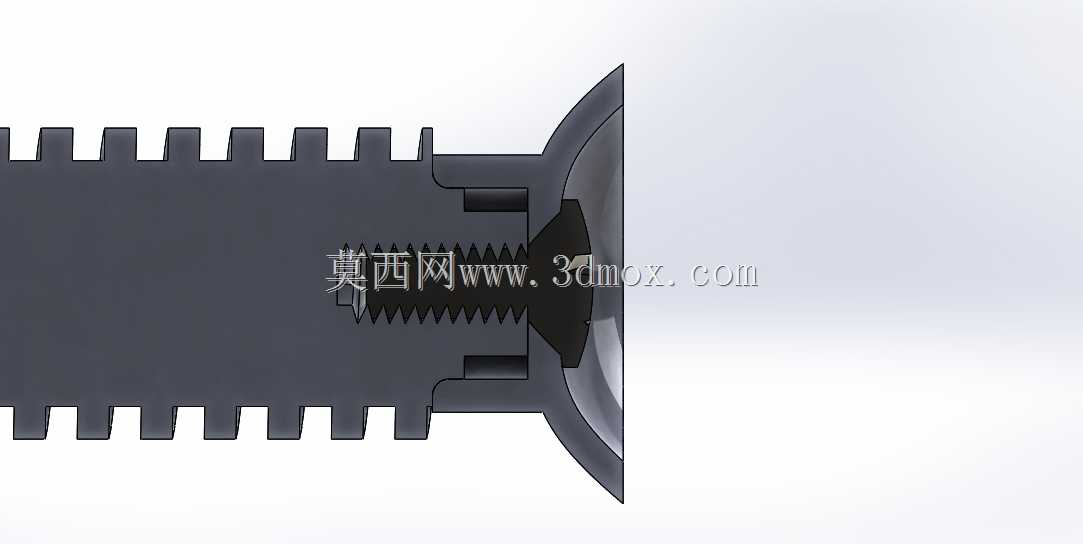

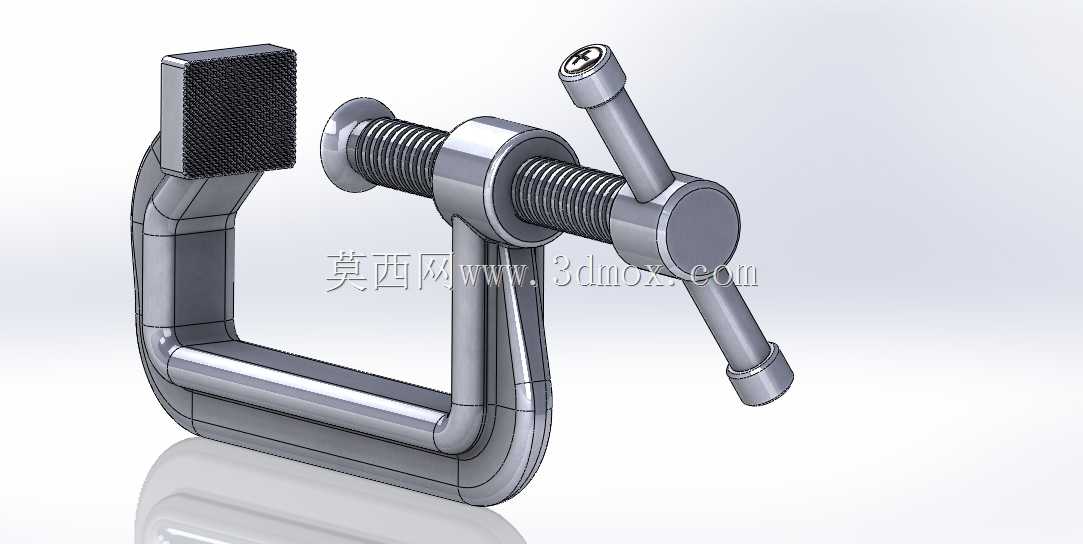

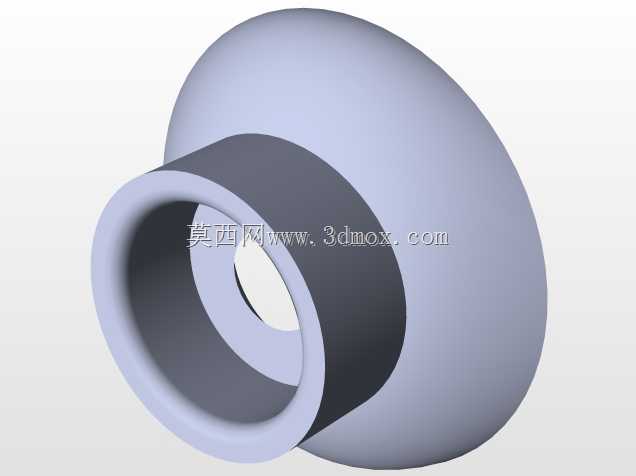

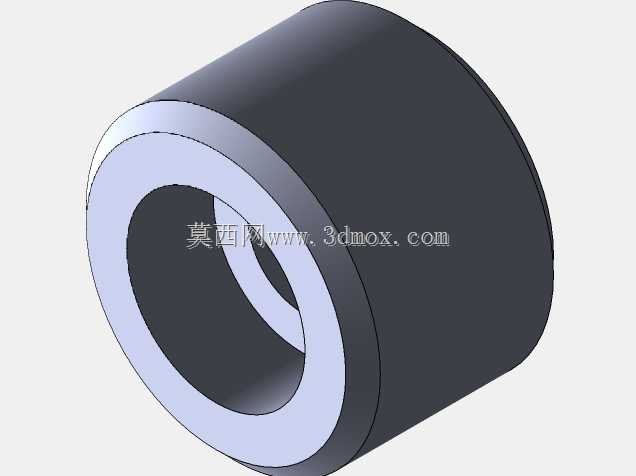

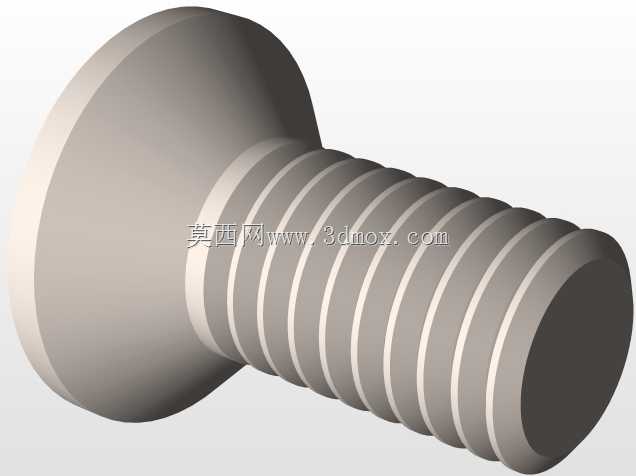

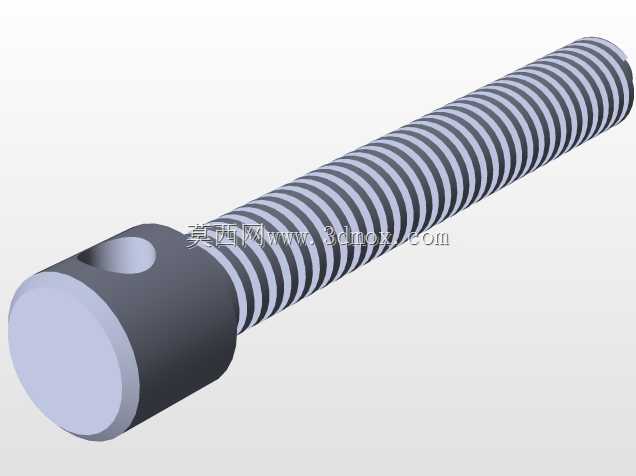

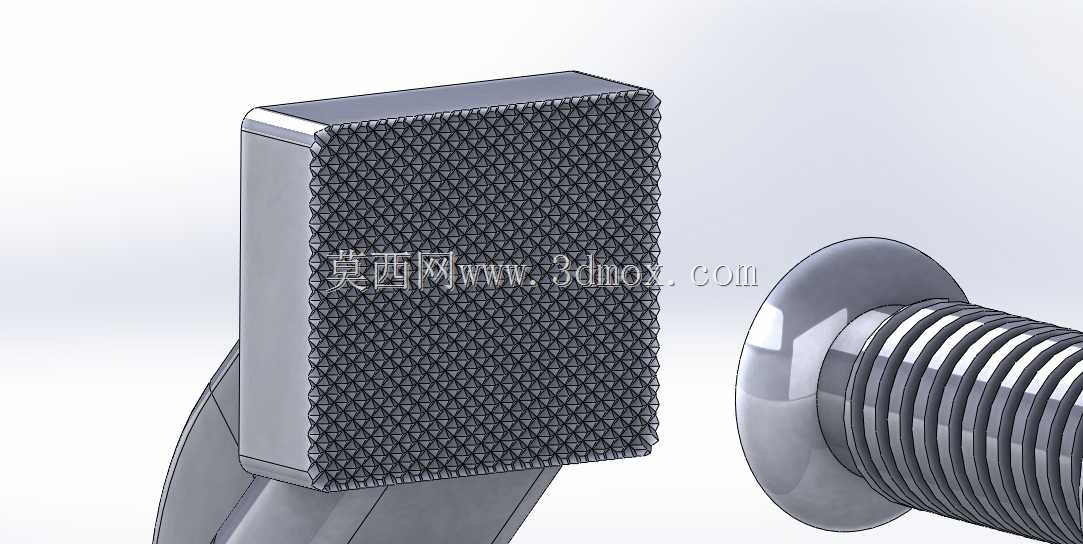

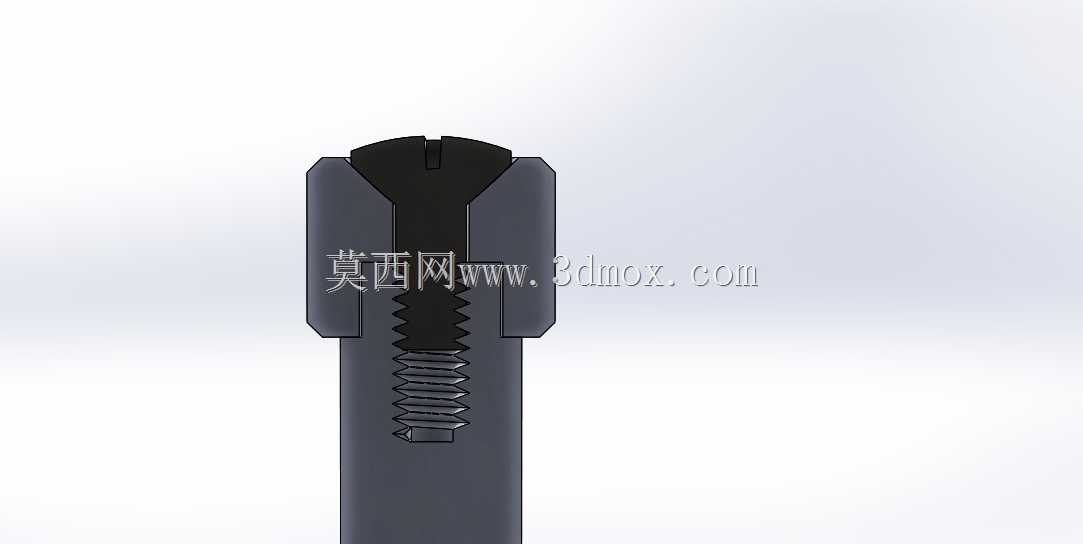

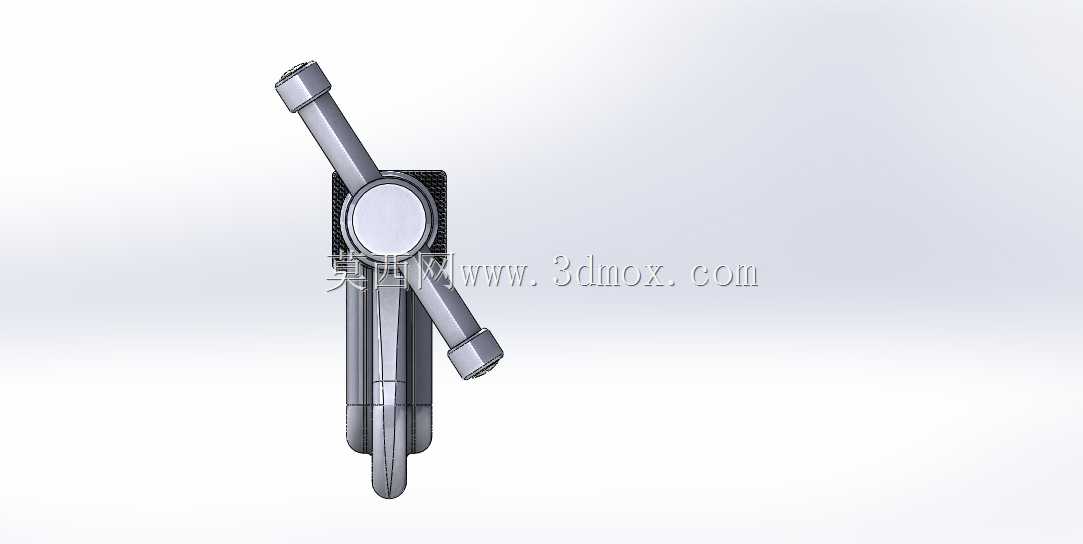

螺杆部分的设计除了螺纹参数匹配之外，前端的压头需要做可转动的活接结构，这样拧紧螺杆的时候，压头只会对工件施加垂直的压力，不会跟着螺杆转动摩擦工件表面，避免刮伤被夹持工件的表面，尤其是针对漆面工件、软质金属或者木质工件的时候，活接压头的作用非常明显。尾部的旋拧手柄采用T型穿杆结构，不需要额外的扳手工具，直接用手转动就能施加足够的拧紧力矩，在空间受限的工位上，还可以把T型杆的一端套上套管加长力臂，获得更大的夹紧力，适配需要更高夹持力的作业场景。

实际使用中需要注意夹持边界，这类手动C型夹的夹紧力有额定上限，不能用来夹持超过其夹持能力的厚重工件，也不适合作为长期承重的吊装固定件使用，仅适合临时定位、压合的作业场景。安装使用的时候要保证压头和C型框架的承压面平行，避免斜向夹持导致受力滑脱，螺杆部分需要定期涂抹润滑脂，减少螺纹磨损，保证旋拧顺畅，如果长期在潮湿环境下使用，还需要做好表面防锈处理，避免锈迹卡滞螺纹影响使用。和快速夹具相比，这种螺纹传动的C型夹夹紧力调节范围更大，可以根据不同工件的材质特性控制拧紧力度，夹持薄件、软质工件的时候不会因为夹紧力过大压坏工件，夹持硬质金属件的时候又可以通过加大拧紧力度获得足够的夹紧力，适配场景非常宽泛，不管是车间生产工位、维修现场还是家庭DIY作业场景，都是实用性极强的基础夹持工具。
