12英寸活动扳手结构设计方案

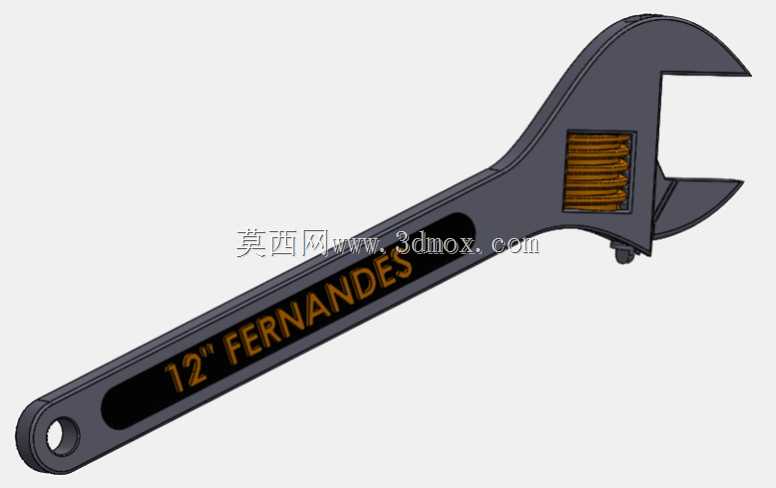

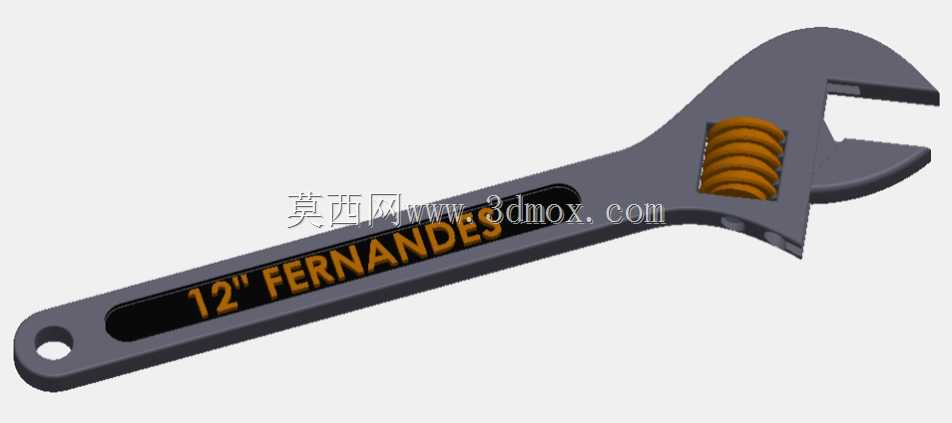

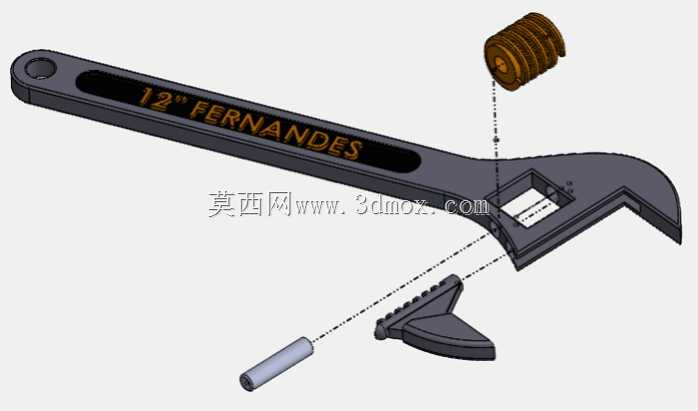

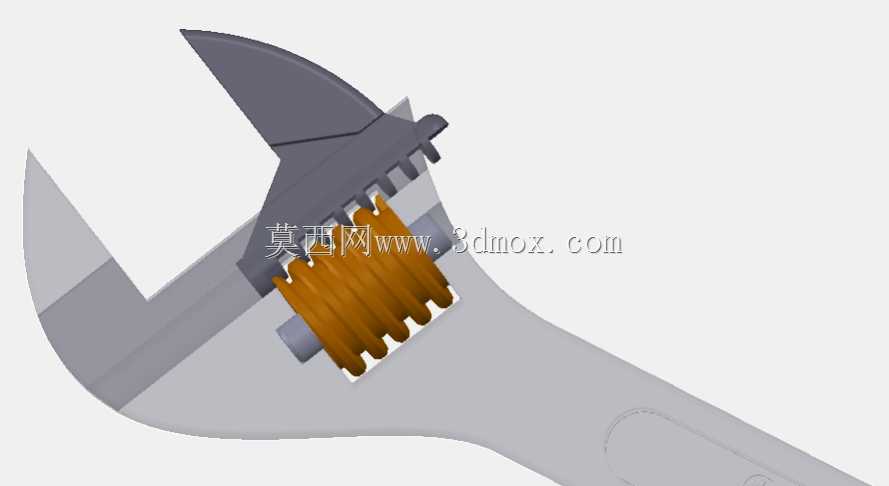

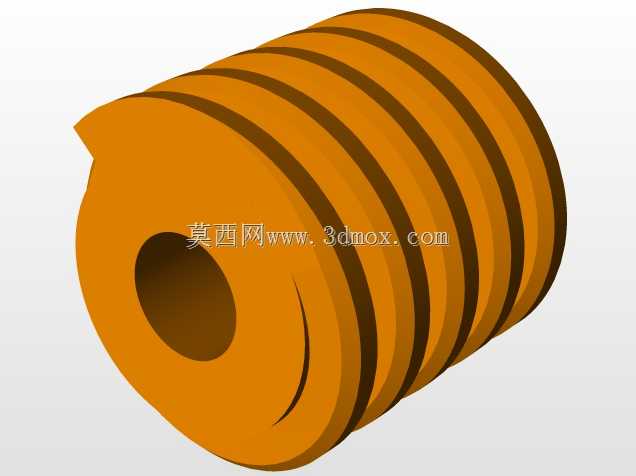

这款12英寸规格的活动扳手，是面向设备运维、机械装配、五金维修场景设计的手动紧固工具，在日常产线设备点检、户外管路拆装、家用五金维修、机电设备安装等场景中都有极高的使用频次，相比固定开口扳手，它可以通过调节蜗轮结构适配一定范围内不同规格的螺栓、螺母，无需携带多把固定尺寸扳手就能完成多数常规紧固件的拆装作业，大幅降低工具携带负担，提升现场作业效率。从结构设计逻辑来看，这款扳手的核心功能实现依赖于活动钳口、固定钳身、调节蜗轮、蜗杆轴几个核心部件的配合，固定钳身和手柄采用一体化结构设计，保证整体受力时的结构强度，活动钳口嵌在钳身的导向槽内，和蜗轮的齿槽啮合，转动蜗轮时就能带动活动钳口沿导向槽平稳滑动，实现开口尺寸的连续调节，这种啮合结构在设计时特意控制了齿形的配合间隙，既保证调节时的顺滑度，又避免钳口夹持工件时出现旷量打滑的问题。钳口的夹持面做了细密的齿纹处理，和紧固件的六角面接触时可以增大静摩擦力，即便是表面有轻微油污的紧固件，也能保证夹持稳定性，减少施力过程中打滑滑脱的风险，避免损伤紧固件棱角或者造成作业安全隐患。手柄部分的长度设计充分考虑了杠杆力矩的匹配，12英寸的规格对应最大开口尺寸可以覆盖常规M6到M24规格的外六角紧固件，手柄握持区域做了贴合手掌的弧度处理，长时间施力作业时可以减少手掌的局部压强，提升握持舒适度，同时手柄末端没有多余的突出结构，方便在狭窄的设备间隙内调整施力角度，适配复杂安装空间下的作业需求。在安装边界和尺寸控制上，这款扳手的整体轮廓做了优化，钳头部分的厚度控制在合理范围，能够伸入部分沉头螺栓、设备内部狭窄位置的紧固件作业空间，不会因为钳头过厚无法对位；蜗轮的调节旋钮突出钳身的高度经过反复校核，既保证手指转动调节时有足够的施力空间，又不会因为突出过多在狭窄空间内被其他部件卡住，影响调节操作。活动钳口的最大行程经过精准计算，在最大开口状态下，钳口和钳身的啮合长度依然保留足够的安全余量，即便是承受最大额定扭力，也不会出现钳口脱出、结构断裂的问题，符合手动五金工具的强度设计要求。从实际使用的场景适配来看，这款扳手既可以满足普通民用场景下的水管拆装、家具组装、家电维修需求，也能适配工业场景下的设备装配、产线运维、机电检修作业，结构上没有多余的复杂部件，日常维护简单，即便蜗轮齿槽内进入少量灰尘、铁屑，只需要简单清理就能保证调节顺畅，使用寿命长。设计过程中对各个活动部件的配合公差做了严格控制，活动钳口和导向槽的配合采用间隙配合，既保证滑动顺畅无卡滞，又不会因为间隙过大导致夹持时钳口偏斜，造成紧固件棱角磨损；蜗轮和蜗杆轴的配合采用小间隙配合，转动时没有明显的空行程，调节开口尺寸时可以做到精准控制，适配不同尺寸的紧固件时不需要反复调整对位。钳身的受力部分做了应力优化，在钳头和手柄衔接的应力集中位置，通过圆弧过渡减少应力集中点，承受大扭力作业时不会出现应力断裂的问题，整体结构兼顾了轻量化和结构强度，不会因为过度追求强度导致整体重量过大，增加长时间携带和作业的负担。
