车床用旋转式顶尖回转顶针结构

在普通卧式车床、数控车床的轴类零件加工场景中，这类旋转顶尖是装夹环节不可或缺的核心功能部件，主要承担工件轴向定位、承受切削过程中径向与轴向载荷的作用，相比固定顶尖，其内置的回转结构能在工件高速旋转时同步转动，大幅降低顶尖与工件中心孔之间的摩擦磨损，避免工件中心孔烧蚀、顶尖研损的问题，适配中等转速、中等切削负荷的轴类、套类零件车削加工，也可用于外圆磨床的工件装夹工位。

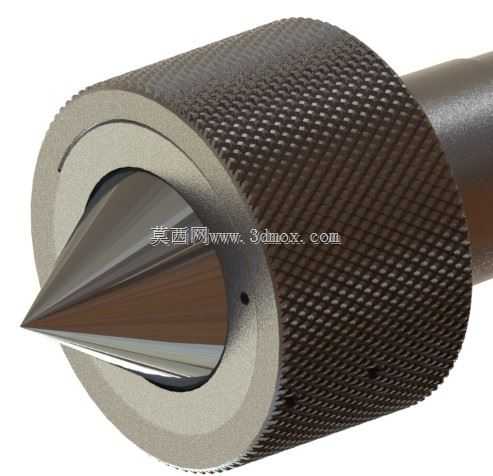

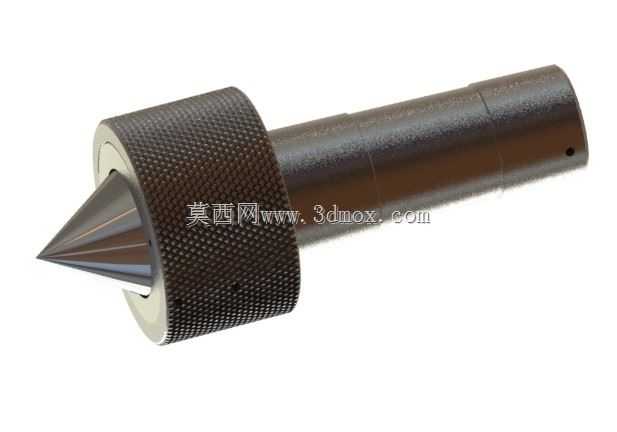

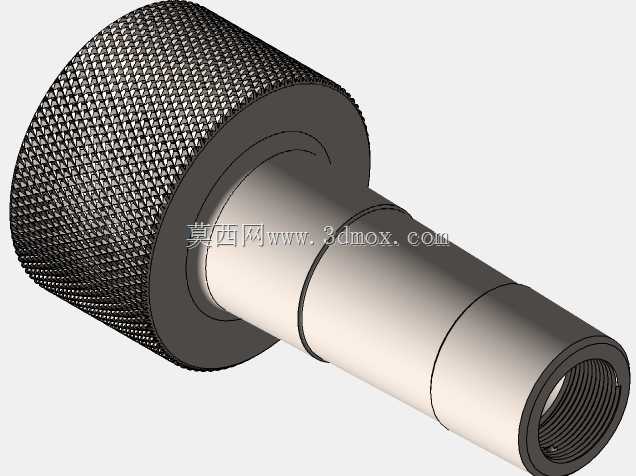

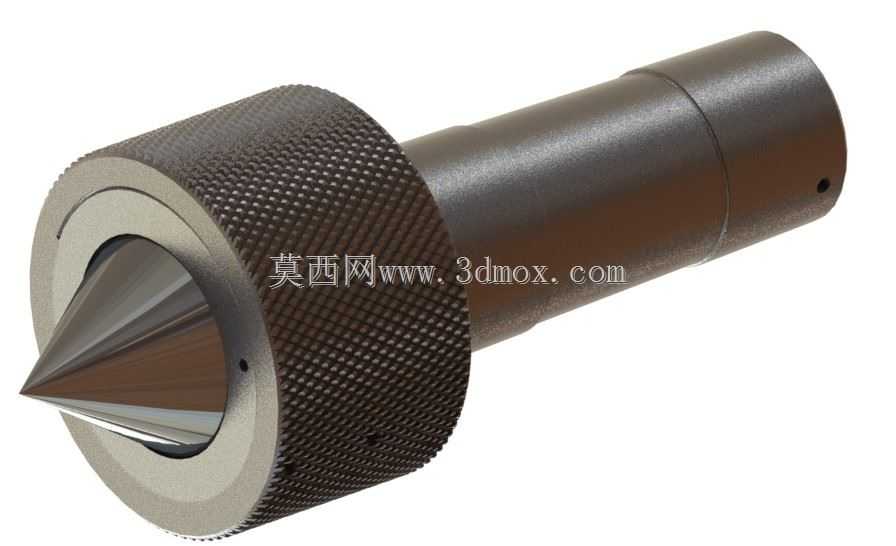

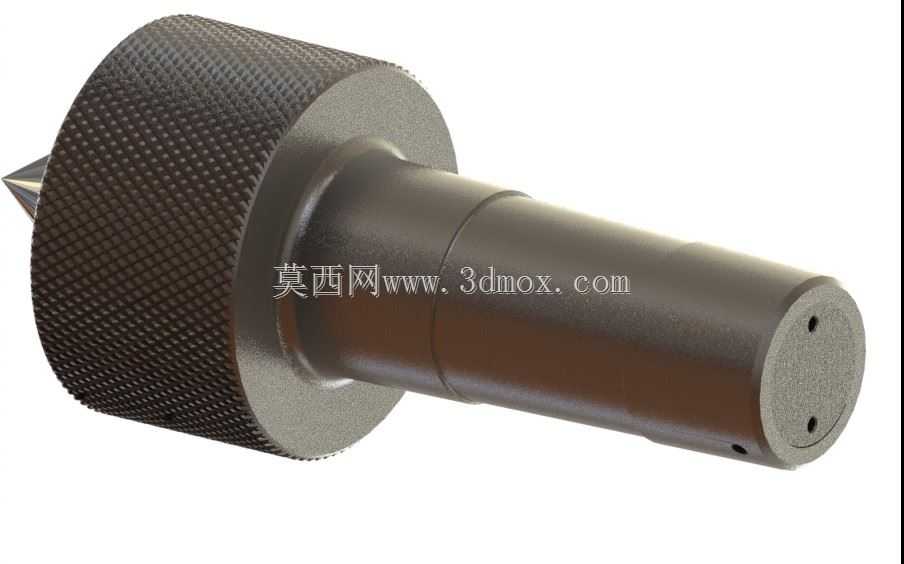

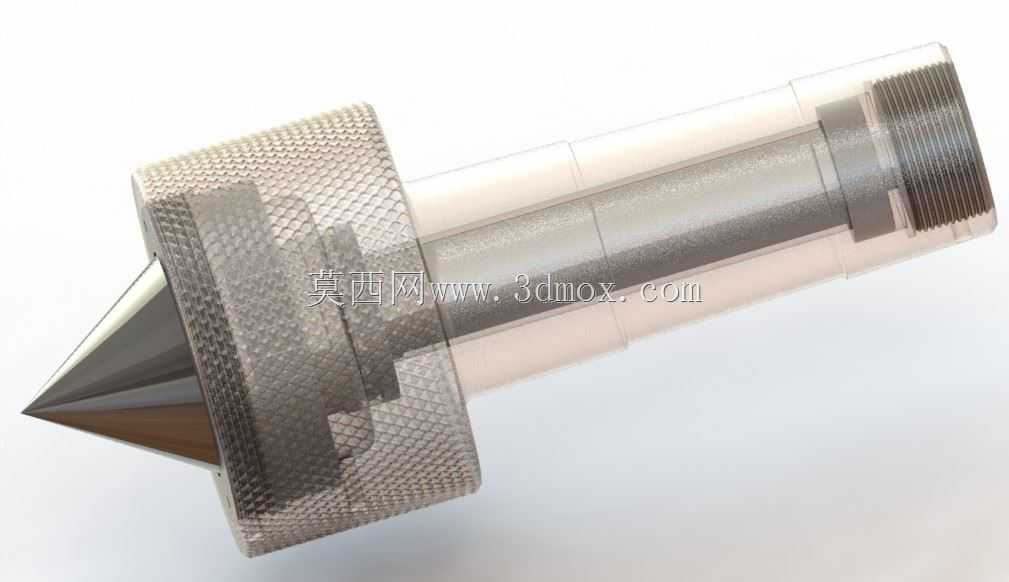

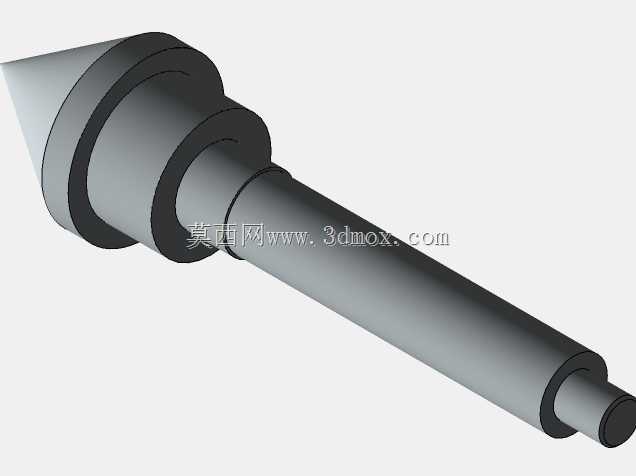

从结构设计逻辑来看，该部件整体分为三个功能段：前端的锥头工作段、中部的滚花握持段、尾部的安装柄段。前端锥头采用标准莫氏锥度的尖锥结构，锥面做了高精度磨削处理，表面粗糙度控制在Ra0.8以内，确保与工件预制的中心孔能够紧密贴合，接触面积不低于85%，避免装夹时出现偏心、晃动的问题，锥头根部与本体衔接处做了退刀槽设计，既保证磨削加工的工艺可行性，也能避免应力集中导致的锥头断裂风险。中部的滚花段采用网纹滚花工艺，滚花深度控制在0.3-0.5mm之间，主要作用是在人工拆装顶尖、调整顶紧力时提供足够的摩擦力，方便操作人员徒手或者借助简易工具完成松紧操作，无需额外设计扳手卡位，简化了现场操作流程，滚花段与前后段的衔接处做了小圆角过渡，避免锐边划伤操作人员手部。尾部的安装柄为标准圆柱直柄结构，根据适配的车床尾座套筒规格设计对应直径公差，通常采用h6级精度公差，确保装入尾座套筒后同轴度误差控制在0.01mm以内，柄部末端设计有小的定位销孔，可配合尾座的锁紧结构完成顶尖的轴向固定，防止加工过程中顶尖出现轴向窜动。

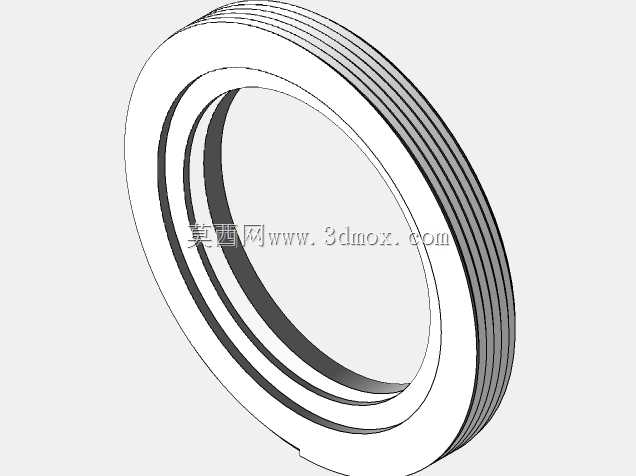

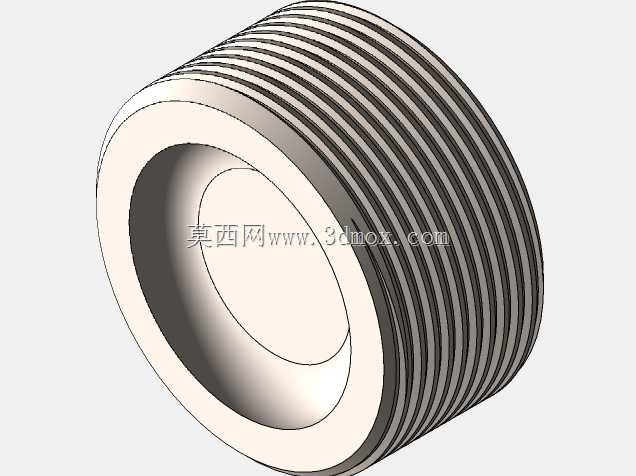

内部的回转结构采用高精度深沟球轴承搭配推力轴承的组合配置，前端靠近锥头位置布置一对角接触轴承，同时承受径向切削力和轴向顶紧力，后端布置一个推力球轴承，专门承受较大的轴向顶紧载荷，轴承之间设置有隔套调整预紧量，出厂时通过调整隔套厚度将轴承预紧力控制在合理区间，既保证回转精度，又避免轴承预紧过大导致的发热问题，整体回转精度可控制在0.005mm以内，满足IT7级精度轴类零件的加工装夹需求。外壳与内部轴承的配合采用基孔制过渡配合，装配时通过热装工艺完成轴承外圈与壳体的连接，保证连接强度的同时避免壳体变形影响轴承游隙。

从安装边界来看，该类顶尖的尾部安装柄直径根据适配车床尾座规格分为不同型号，常见的有莫氏2号、3号、4号、5号柄对应不同规格的车床，整体长度根据柄号不同从100mm到200mm不等，最大回转直径根据型号不同从30mm到60mm不等，选型时需要匹配对应车床尾座的套筒内孔规格，同时要确认顶尖的最大承载能力匹配加工工件的重量与切削负荷，通常这类中型旋转顶尖可承载的工件重量不超过500kg，最高适配转速不超过3000r/min，能够覆盖绝大多数常规轴类零件的车削加工需求。在实际使用过程中，需要定期向壳体上的注油孔注入润滑脂，保证内部轴承的润滑状态，避免长期使用后轴承磨损导致回转精度下降，当锥头出现磨损、磕碰伤时，可通过修磨锥面恢复精度，当轴承游隙过大时可拆开更换轴承，整体结构具备较好的可维护性，能够降低车间的工装使用成本。

设计过程中需要重点关注几个核心公差：一是锥头与安装柄的同轴度，这直接决定了装夹后工件的回转精度，是整个部件的核心精度指标；二是滚花段的外径公差，滚花后外径会比基体尺寸略大，需要提前预留加工余量，避免滚花后尺寸超差影响握持手感；三是内部轴承位的尺寸公差，直接影响轴承的装配精度与使用寿命；四是锥头的角度公差，必须严格匹配标准中心孔的锥度，否则会出现接触不良、定位不稳的问题。此外，壳体材料通常采用45号钢经调质处理，硬度达到HB220-250，保证足够的强度与韧性，前端锥头采用合金工具钢或者硬质合金镶嵌结构，经淬火处理后硬度达到HRC58以上，提升锥头的耐磨性与使用寿命，应对长期与工件中心孔摩擦、承受切削冲击的工况需求。
