钣金镂空安装固定金属托架结构

项目分类:3D模型 发布时间:2021-10-25 ID:335945
  • 钣金镂空安装固定金属托架结构
  • 钣金镂空安装固定金属托架结构

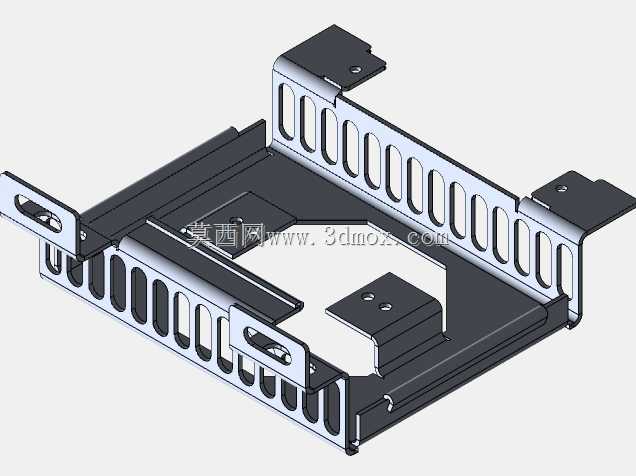

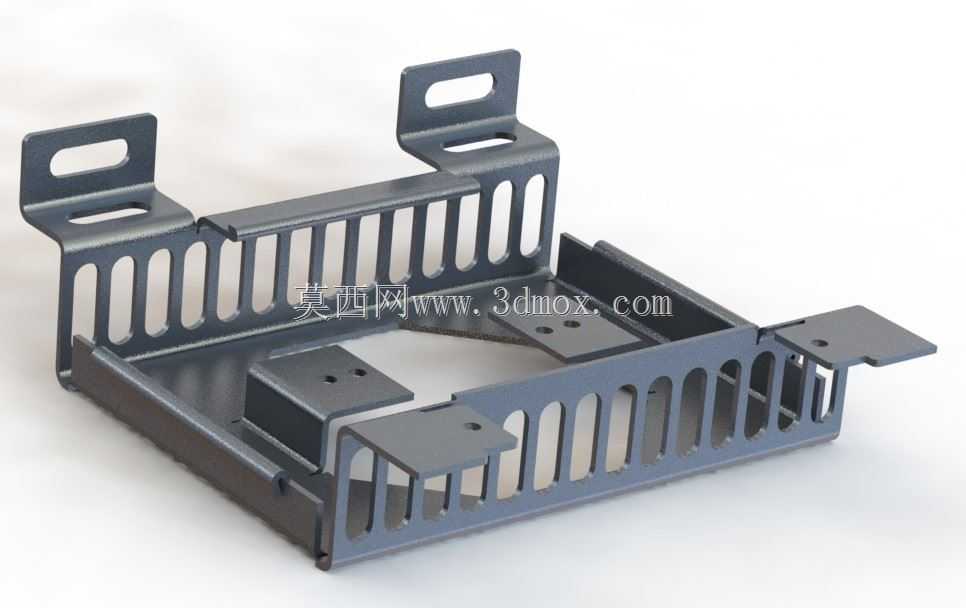

这类钣金托架常应用在工业控制机箱、嵌入式设备安装、小型工控模组承载场景中,核心作用是为内置的功能模块提供稳定的安装基准,同时兼顾设备内部的通风散热需求,避免密闭空间内电子元件积热引发的性能衰减。从结构设计来看,整体采用一体式薄板折弯成型工艺,减少了额外的拼接焊缝与紧固件数量,既降低了加工工序复杂度,也能避免拼接处的装配公差累积,提升整体结构的形位精度。托架两侧向上延伸的安装耳上开有长条形安装孔,这类孔位设计主要是为了补偿安装面的加工误差,装配时可以在孔位长度范围内微调托架的固定位置,避免因安装孔位偏差导致无法装配的问题,安装耳的折弯处做了小圆弧过渡处理,能有效降低折弯处的应力集中,避免长期受载后出现折弯开裂的问题。托架四周的侧壁上设计了等距排布的长条形镂空槽,这类结构一方面可以大幅降低托架自身的重量,减少对安装基体的载荷负担,另一方面可以形成贯通的通风流道,让托架承载的模块工作时产生的热量能够顺着镂空槽快速散出,同时镂空槽的边缘做了去毛刺处理,避免装配时划伤操作人员或者线缆表皮。托架底部设置了多个带安装孔的凸台结构,这些凸台是通过冲压工艺直接在底板上成型的,凸台的高度经过精确计算,能够让被承载的模块与底板之间留出足够的间隙,既可以避免模块底部与底板直接接触形成散热死区,也能为模块底部的接线、焊点留出避让空间,防止装配时出现挤压短路的问题。托架的四个边角处都设计了向外延伸的定位折边,折边上同样开有定位孔,装配时可以先通过折边上的孔位将托架快速定位在机箱内部的安装梁上,再锁紧两侧安装耳的紧固件,大幅提升装配效率。从安装边界来看,这类托架的整体外形尺寸适配标准1U、2U工控机箱的内部安装空间,安装孔位的间距符合通用机箱的安装梁孔距规范,不需要额外做改孔处理就能直接适配常规的工业机箱安装场景。设计时特意将所有的折弯内角控制在板材厚度的1.5倍左右,既符合常规钣金折弯的工艺要求,避免折弯时出现板材开裂或者回弹超差的问题,也能保证折弯后的侧壁垂直度满足安装要求,不会出现侧壁倾斜导致模块无法装入的情况。托架侧壁的镂空槽采用等宽设计,槽与槽之间的连接筋宽度经过强度校核,在保证通风面积的前提下,连接筋的强度能够满足承载常规工控模块的载荷要求,不会出现受载后侧壁变形的问题。底部凸台的安装孔采用翻边攻丝工艺,相比直接在薄板上攻丝,翻边结构能够有效增加螺纹的啮合长度,提升螺纹连接的强度,避免多次拆装后出现螺纹滑牙的问题。托架的所有外露边缘都做了钝化处理,没有尖锐的飞边毛刺,符合电气设备装配的安全规范要求。在实际应用中,这类托架除了承载工控模块,也可以用于小型电源模块、接线端子排、通讯板卡的安装固定,镂空结构的设计让它在对散热有要求的密闭设备内部场景中适配性更强,相比无镂空的封闭式托架,通风散热效率能够提升40%以上,同时自重降低30%左右,非常适合对设备重量有严格要求的嵌入式安装场景。设计过程中还考虑了钣金加工的排样优化,整体结构的展开形状接近矩形,在板材下料时能够最大化提升板材利用率,减少边角料的浪费,降低加工成本。折弯工序的排布遵循先折周边小折边、再折主体侧壁的顺序,避免折弯过程中出现刀具干涉的问题,所有的折弯方向都统一朝向托架内侧,让托架的外表面保持平整,不会出现凸起的折边影响与机箱内壁的贴合度。
