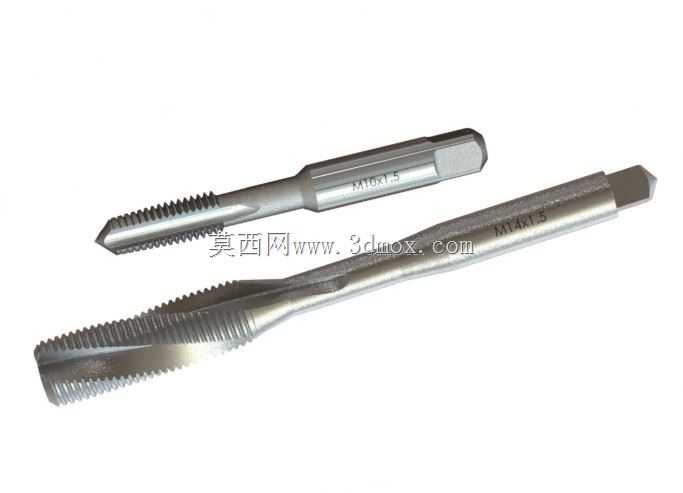

M14与M10规格机用丝锥三维结构设计

在机械加工的内螺纹制备环节，丝锥是直接决定螺纹成型精度、加工效率的核心消耗类刀具，本次呈现的两款丝锥分别对应M14与M10普通公制粗牙螺纹加工需求，覆盖了设备装配、五金构件加工、工装夹具制作场景中最常用的两个中等规格螺纹加工区间。从实际加工场景来看，M10丝锥多用于中小型结构件的螺纹孔加工，比如钣金机架的连接螺孔、小型液压阀块的安装螺孔、自动化设备的型材拼接螺孔，这类场景的底孔通常预先通过台钻或加工中心钻至φ8.5mm标准尺寸，丝锥切入后依靠导向段的锥度逐步完成牙型切削，不会因单次切削量过大导致崩齿或螺孔歪斜；M14丝锥则对应更大承载需求的连接部位，比如减速机壳体的端盖连接螺孔、机床夹具的压紧螺孔、重型输送线的机架拼接螺孔，这类场景的底孔标准尺寸为φ12mm，加工时需要匹配更低的主轴转速，同时配合切削液完成排屑，避免铁屑卡入容屑槽导致丝锥折断。

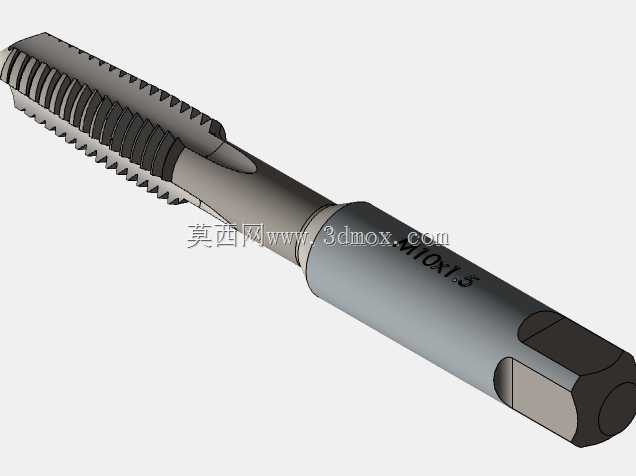

从结构设计逻辑来看，两款丝锥均采用直槽结构设计，这种结构的优势在于排屑路径顺畅，既可以用于通孔攻丝，也能适配部分盲孔加工场景，相比螺旋槽丝锥，直槽结构的刃磨难度更低，刀具刚性更强，在加工硬度较高的碳钢、铸铁材质时，刀具寿命表现更稳定。丝锥的整体结构分为工作段与夹持段两部分，工作段又细分为切削锥与校准段，切削锥部分的牙型做了渐进式高度处理，最前端的导向部分牙高仅为完整牙型的1/3，切入底孔时可以逐步将余量切除，降低初始切入的冲击力，避免丝锥刚接触工件时发生偏移；校准段的牙型为完整标准牙型，主要作用是在切削锥通过后，对已经切削出的螺纹牙型进行修光校准，保证螺距、牙型角符合公制螺纹的公差要求，同时引导丝锥沿轴向进给，避免出现螺距累积误差。夹持段采用四方尾柄结构，这种结构是机用丝锥的标准夹持接口，可以和钻床、攻丝机、加工中心的丝锥夹头完美配合，四方结构的平面可以传递更大的扭矩，不会因为攻丝阻力过大出现丝锥在夹头内打滑的问题，尾柄的直径与丝锥的规格匹配，M10丝锥的尾柄直径为φ8mm，M14丝锥的尾柄直径为φ11mm，对应的夹头夹持范围可以覆盖常规的攻丝设备接口，不需要额外定制转接套。

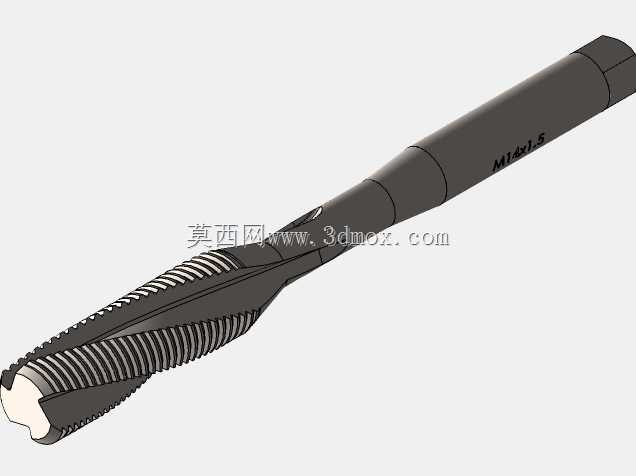

从外形尺寸与安装边界来看，两款丝锥的总长均符合机用丝锥的行业通用尺寸规范，M10丝锥总长约80mm，其中工作段长度约35mm，切削锥长度约5牙，对应长度约7.5mm，在加工盲孔时，只要底孔深度比有效螺纹深度深10mm以上，就可以保证有效螺纹长度满足装配要求，不会出现丝锥前端撞到孔底的问题；M14丝锥总长约100mm，其中工作段长度约45mm，切削锥长度约6牙，对应长度约9mm，盲孔加工时需要预留至少12mm的底孔富余深度，避免撞刀。容屑槽的深度设计经过切削受力验证，槽深既保证了足够的容屑空间，让加工产生的铁屑可以顺利沿槽排出，不会在孔内挤压刮伤已加工的螺纹表面，又不会因为槽深过大导致丝锥的核心直径过小，降低刀具的抗扭强度，避免攻丝过程中丝锥折断在工件内造成工件报废。刃口的角度设计采用标准60度公制螺纹牙型角，前角设置为8-10度，适配大部分碳钢、合金钢、铸铁、有色金属的加工需求，后角设置为4-6度，减少刃口与工件加工表面的摩擦，降低攻丝时的扭矩，同时减少刃口的磨损速度，延长刀具的单次刃磨使用寿命。

在实际选型应用中，这两款丝锥可以覆盖大部分通用机械制造场景的中等规格内螺纹加工需求，不需要针对特殊工况定制专用丝锥，三维模型的结构完全还原了真实丝锥的各部分尺寸细节，包括容屑槽的螺旋升角、切削锥的角度变化、四方尾柄的对边尺寸、牙型的细节轮廓，在做加工工艺仿真、刀具路径模拟、工装夹具干涉检查时，可以直接调用模型进行装配验证，不需要再手动绘制丝锥轮廓，能够有效减少工艺设计阶段的建模工作量，同时避免因为简化模型导致的干涉检查误差，比如在多轴加工中心的攻丝工序仿真中，准确的丝锥模型可以验证丝锥夹持后与工件、夹具的安全距离，避免实际加工中出现撞机事故；在做装配工位的工具选型模拟时，也可以通过模型确认丝锥的操作空间是否足够，是否需要搭配加长杆或者角度头才能完成特殊位置的螺孔加工。
