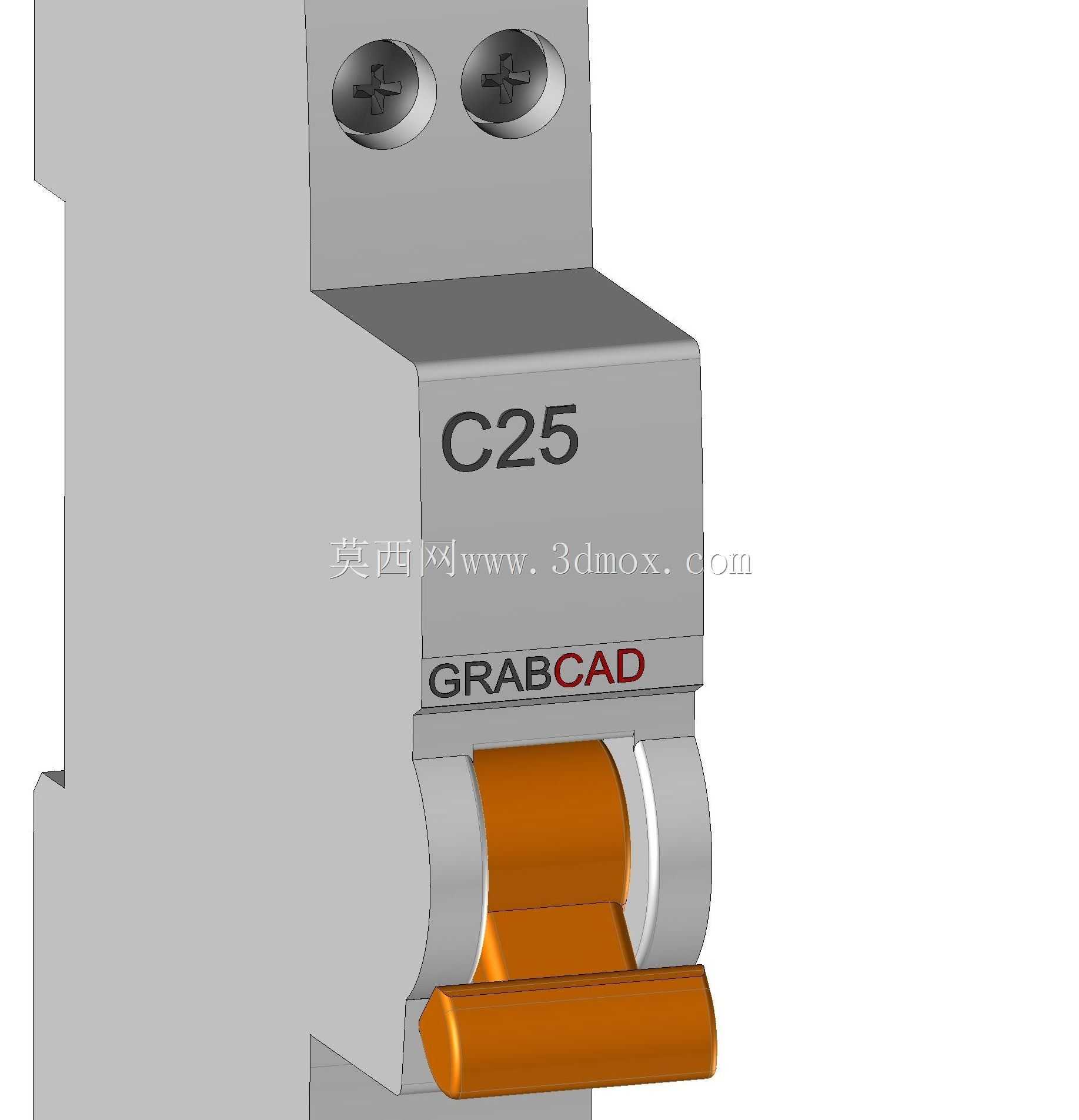

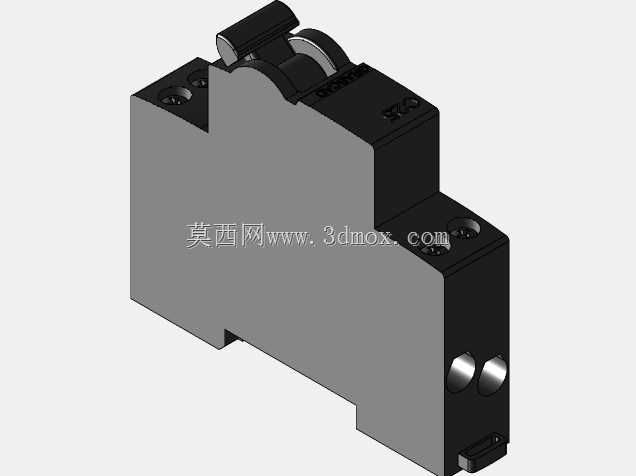

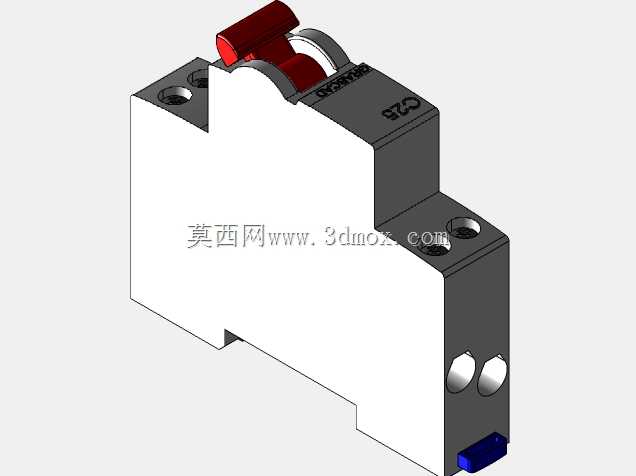

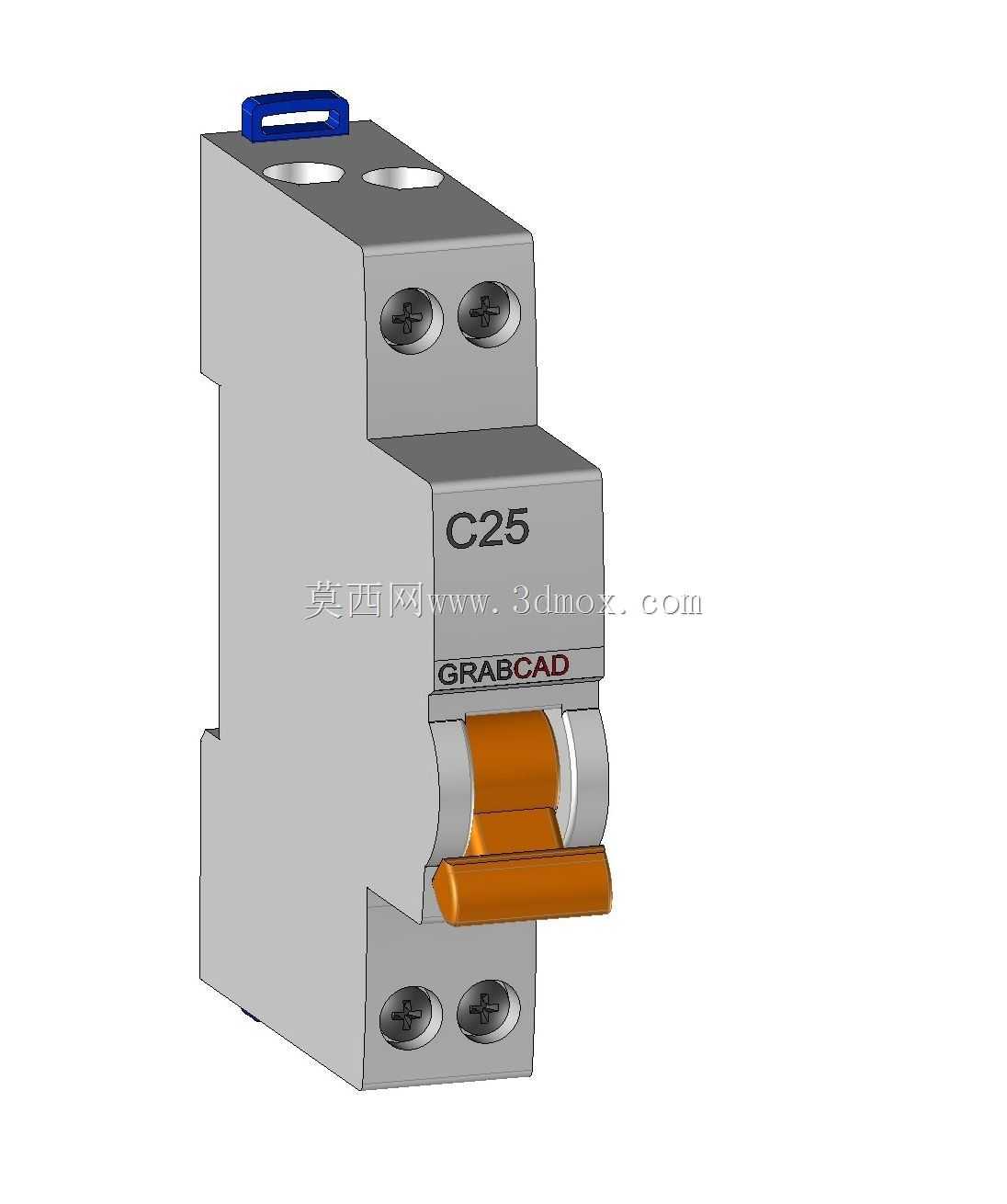

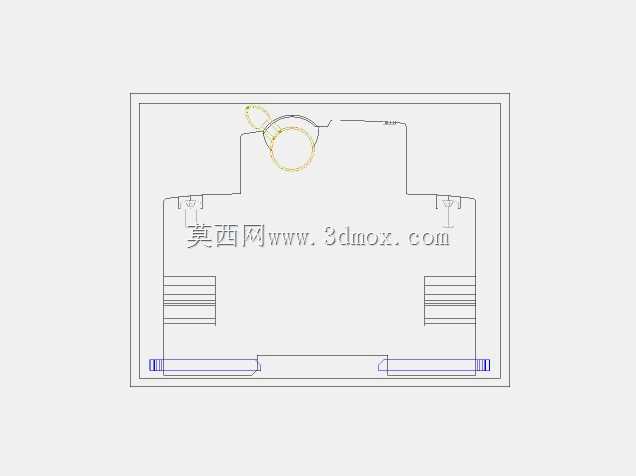

家用240V导轨式C25微型断路器

项目分类:3D模型 发布时间:2021-10-25 ID:335986
  • 家用240V导轨式C25微型断路器
  • 家用240V导轨式C25微型断路器
  • 家用240V导轨式C25微型断路器
  • 家用240V导轨式C25微型断路器
  • 家用240V导轨式C25微型断路器
  • 家用240V导轨式C25微型断路器

日常民用配电场景里,这类额定电流25A的微型断路器是终端配电回路的核心保护元件,多用于240V单相家用配电盘的出线回路,承担普通插座、照明或者小功率壁挂空调这类回路的过载与短路保护职责,和传统闸刀加保险丝的组合比,脱扣动作后无需更换熔丝,排除故障后直接合闸就能恢复供电,运维便捷性提升明显。做三维建模的时候最先要卡准的是安装边界,这类产品统一适配DIN35mm标准导轨,安装卡脚的卡扣行程、导轨卡槽的配合公差必须留足,实际装配里要考虑不同厂商导轨的厚度公差,卡扣的弹性变形量要控制在合理范围,既要保证卡入后不会因为柜体振动松脱,又要让运维人员用一字螺丝刀撬动卡扣拆卸的时候不需要太大力,避免拆换的时候撬坏外壳。外形尺寸上,单极微型断路器的宽度统一是18mm模数,这个尺寸是终端配电的通用模数,不管是哪个品牌的同规格产品,都能在PZ30这类标准家用配电箱里并排安装,不会出现相邻回路开关干涉的情况,建模的时候要注意进出线接线端子的位置,上端进线端子距离箱体进线铜排的安全间隙、下端出线端子距离配电箱底部走线槽的空间都要符合低压配电的安全距离要求,端子的压线螺丝行程要做足,实际使用里要能夹紧2.5平方到6平方的单股铜芯线,避免压接不牢导致的接头发热问题。功能结构上,外壳采用阻燃热固性塑料材质,建模的时候要把顶部两个固定外壳的十字螺丝位置做准确,外壳的分模线要贴合实际注塑工艺,不能出现违背注塑脱模逻辑的倒扣结构。操作手柄的摆动角度要符合实际产品的行程,合闸位置手柄向上、分闸位置向下,手柄和内部操作机构的联动间隙要合理,实际产品里手柄的位置指示要清晰,哪怕是在光线不好的配电井里也能快速分辨回路通断状态。脱扣机构的布局是这类产品的设计核心,虽然外观上看不到内部结构,但建模的时候要给内部的热脱扣双金属片、电磁脱扣线圈预留足够的安装空间,不能出现外壳做薄了内部元件装不下的问题,灭弧室的位置要对应进出线的引弧角,保证短路分断的时候电弧能快速引入灭弧栅片熄灭,避免电弧喷出引发相间短路。实际选型搭配的时候,这类C25规格的断路器C型脱扣曲线适配民用阻性负载,脱扣电流是5-10倍额定电流,能躲过普通家电启动时的短时冲击电流,不会出现冰箱、空调启动时误跳闸的情况。建模的时候还要注意产品表面标识的位置,正面的额定电流标识、品牌标识区域要平整,方便丝印或者激光打标,标识区域不能有加强筋或者结构凸起,避免打标不清晰。安装后的进出线方向要符合常规运维习惯,上端进线下端出线的布局不能做反,不然现场接线的时候很容易接错,留下安全隐患。另外外壳的散热槽位置要合理,不能开在容易被灰尘或者杂物堵塞的位置,毕竟家用配电箱很多是安装在玄关或者楼道里,时间长了积灰会影响散热,散热槽的开孔尺寸也要控制,不能让小虫子或者金属碎屑轻易进入壳体内部引发短路。做装配校验的时候,要模拟多个断路器并排安装在导轨上的场景,检查相邻开关的手柄操作会不会互相干涉,接线端子的螺丝拧紧的时候会不会被相邻开关挡住螺丝刀的操作空间,这些细节都是实际工程里经常碰到的问题,很多新手建模的时候只做单个产品,不考虑并排安装的操作空间,到实际装配的时候才发现拧螺丝没有下工具的位置,只能重新改模,浪费成本。
