家用240V导轨式C20微型断路器

这款C20规格的微型断路器，核心适配民用240V低压配电场景，是家庭入户后配电回路里最常见的末端保护元器件，日常嵌装在住户家中的配电箱内，承担单回路用电的过载与短路防护职责，常见于照明回路、普通插座回路的前端保护，当回路内电流超过额定20A阈值或是出现短路故障时，能在毫秒级时间内切断电路，避免线路过热引发火情，或是短路电流冲击损坏后端接入的家电设备。

从安装适配性来看，这款产品完全遵循DIN 35mm标准导轨的安装规范，这也是目前全球低压配电终端元器件通用的安装尺寸标准，安装时无需额外打孔固定，只需要将断路器背部的卡扣卡在配电箱内的标准导轨上，卡紧后即可完成机械固定，相邻断路器之间可以紧密拼接，不会出现尺寸干涉，单极断路器的宽度遵循标准模数化设计，单个模数宽度为18mm，在配电箱内排布时可以精准匹配预留的安装位，接线端的上下位置分别对应进线与出线，接线螺丝的扭矩适配常规电工螺丝刀的操作力度，拧紧后可以牢牢夹持6平方及以下规格的铜芯导线，不会出现虚接发热的问题。

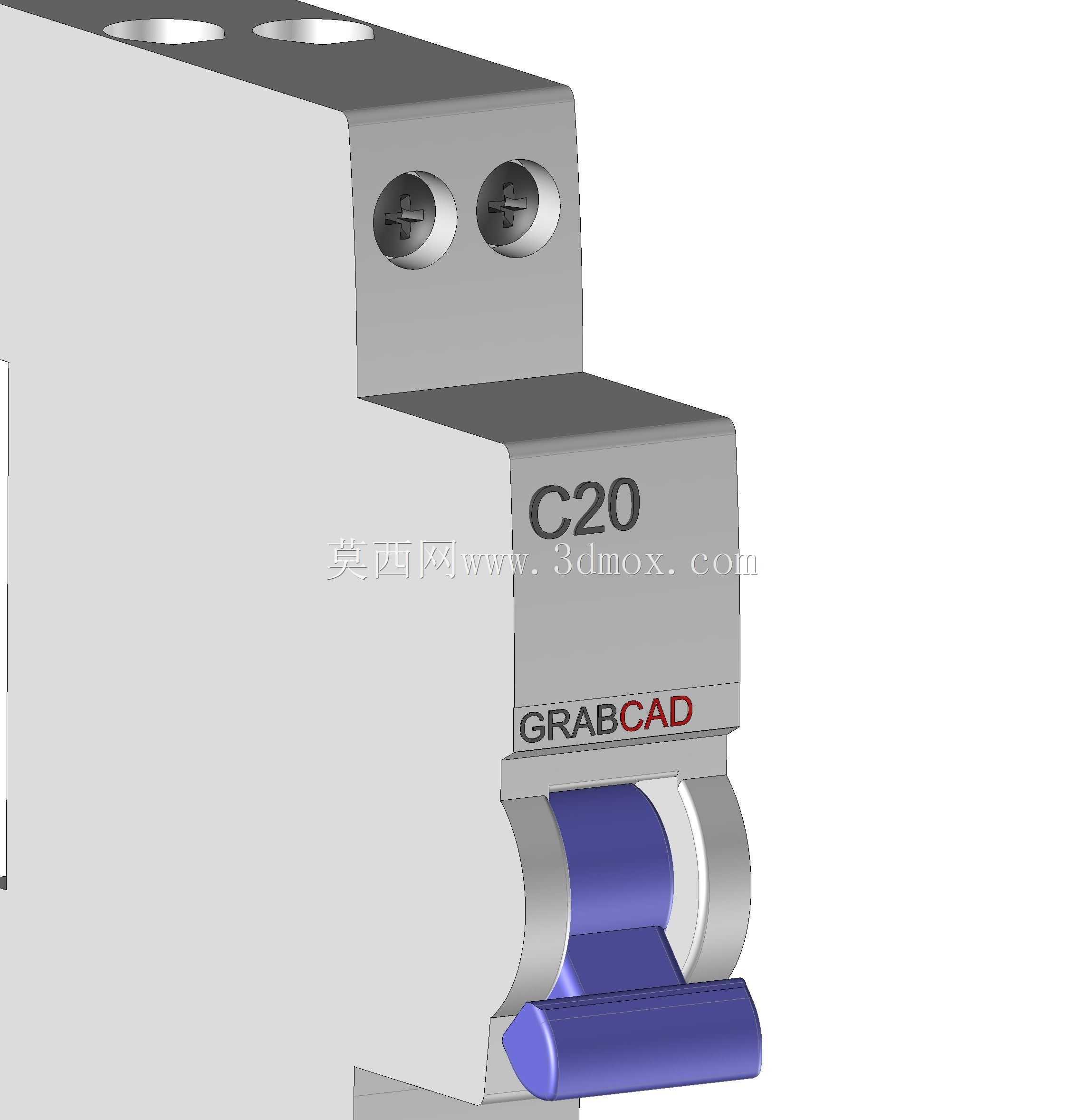

产品的结构设计完全围绕配电场景的实用需求展开，外壳采用高阻燃等级的工程塑料材质，在遇到内部电弧灼烧或是外部明火时，不会出现熔融滴落的情况，能有效阻隔故障范围扩大。操作手柄的位置设置在产品正面，合闸时手柄向上推至到位位置，分闸时手柄向下落下，故障跳闸时手柄会停留在中间位置，方便运维人员快速定位故障回路，不需要逐个回路排查。正面标注的C20标识，代表这款产品的脱扣特性为C型，脱扣电流为额定电流的5-10倍，适配民用场景里常见的灯具、家电这类启动电流不大的负载，不会因为家电启动时的瞬时电流造成误跳闸，同时在真正出现过载、短路故障时又能可靠动作。

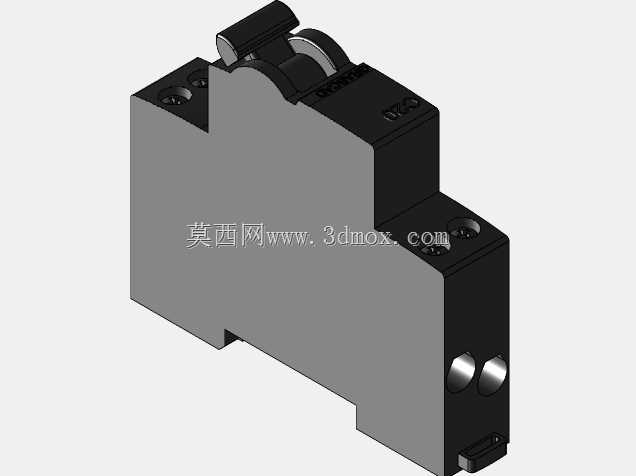

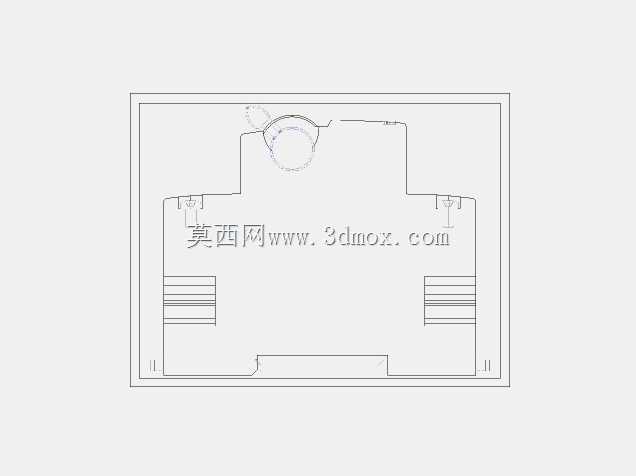

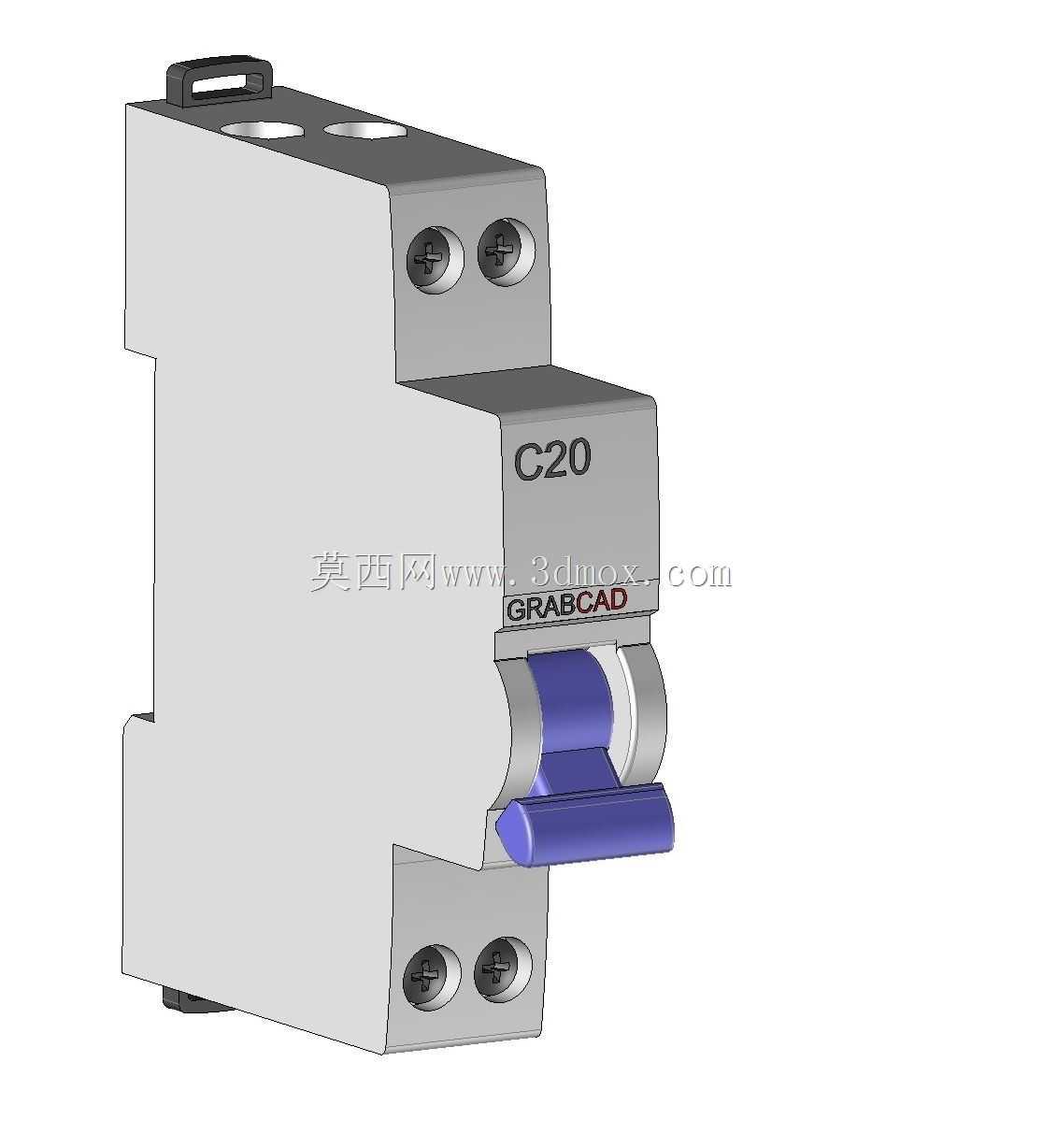

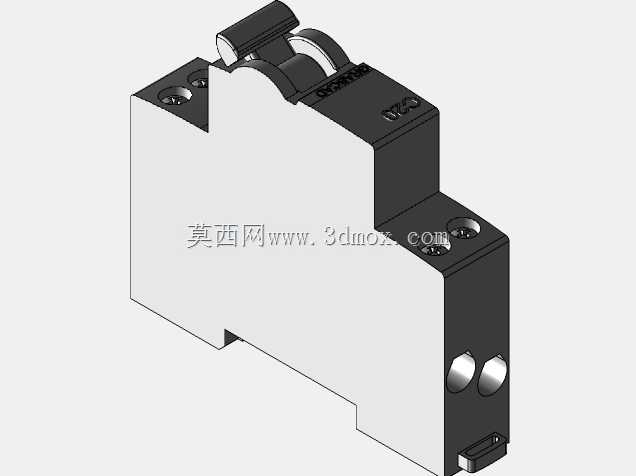

建模过程中，对产品的外观细节做了完整还原，包括顶部两个接线端的沉头螺丝造型、正面的品牌标识区域、操作手柄的弧度、背部的导轨卡扣结构，以及进出线端的防护挡板结构都做了1:1的复刻，模型的装配关系完全匹配实物的装配逻辑，外壳的上下盖合模线位置、表面的细微磨砂质感都有体现，在做配电盘三维布局设计时，可以直接将这个模型导入装配环境，用来校验配电箱内部的空间预留是否充足，排布回路时的相邻间隙是否满足电气安全距离要求，接线时的导线弯折空间是否足够，避免实际装配时出现元器件装不下、接线操作空间不足的问题。

从实际选型应用的角度来说，这类微型断路器是民用配电系统里用量最大的保护元件，不同额定电流的规格对应不同线径的回路，C20规格通常匹配2.5平方的铜芯导线，回路承载的持续功率不超过4400W，刚好适配普通家庭的插座、照明回路的负载上限，在做家装配电设计、小型商用场所的配电布局时，这类标准化的元器件模型可以大幅提升三维布线的效率，不需要设计人员再从零开始建模，直接调用即可完成整个配电箱的装配排布，同时模型的尺寸精度足够支撑后续的工程图导出、BOM清单统计工作，不会出现尺寸偏差导致的物料采购错误。

产品的散热结构也在建模时做了对应还原，外壳侧面的细微散热槽结构，是为了在断路器带载工作时，内部触头、脱扣机构产生的热量可以顺利散出，避免长期高温环境下加速塑料外壳的老化，降低元器件的使用寿命。接线端的防护挡板设计，是为了避免接线时导线铜丝外露，造成相邻回路的短路风险，同时也能防止运维人员操作时误碰到带电部位，提升操作的安全性。
