家用240V导轨式C16微型断路器

这款C16规格的微型断路器，核心应用场景是民用240V低压配电系统的终端回路保护，常见于家庭入户后的分户配电盘、出租屋配电回路、小型办公场所的末端配电支路，作为单回路的过载与短路保护元件使用，额定载流16A，适配常规照明回路、小功率插座回路的保护需求，是民用低压配电里用量极大的终端保护器件。

从实际用途来看，它串联在单相240V交流回路中，当回路中出现超过额定值的过载电流时，内部的双金属片受热形变触发脱扣机构，在规定时间内分断回路，避免线路长期过载发热引发绝缘老化甚至火情；当回路出现短路故障时，瞬时大电流会驱动电磁脱扣机构瞬间动作，在毫秒级时间内切断故障回路，防止短路电流冲击烧毁后端用电设备，同时避免故障扩大影响上级配电系统。日常使用中，前端的绿色操作手柄可以手动分合回路，兼具隔离开关的部分功能，方便回路检修时手动断开电源，形成明显的断开点保障检修安全。

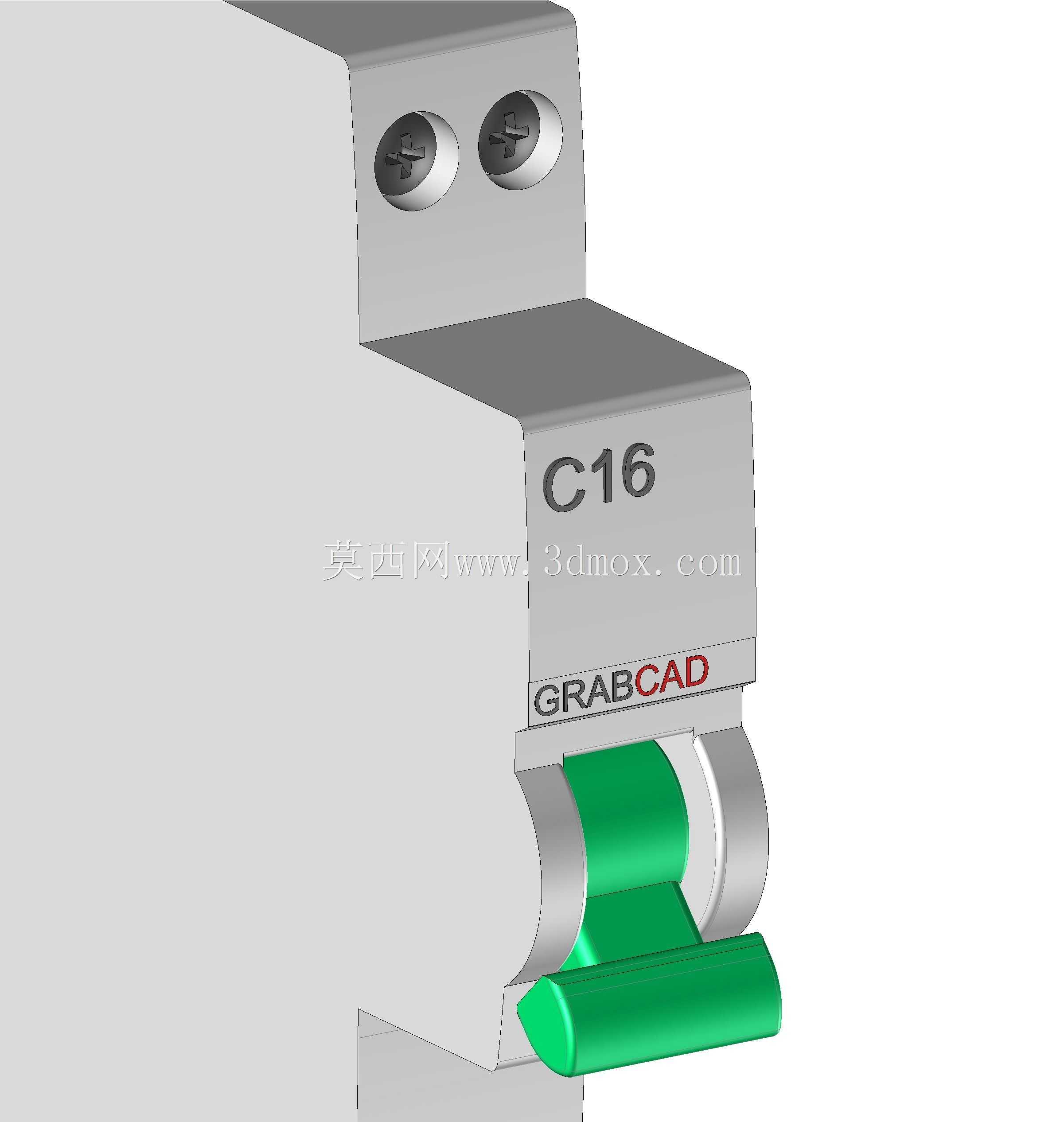

产品的功能特性完全贴合家用终端配电的需求，1P的单极结构仅对相线进行分断保护，宽度仅占标准DIN导轨的1个模数位，在有限的配电盘安装空间内可以最大化排布回路数量，实现多回路独立分控。进出线端均采用压线螺丝端子，适配1.5-6平方毫米的铜芯导线压接，端子处设计有防误插挡板，避免导线线芯外露引发的触电风险。操作手柄的分合位置有清晰的状态标识，合闸时手柄处于上方绿色区域，分闸时处于下方位置，故障脱扣时手柄会停留在中间位置，方便用户快速定位故障回路。外壳采用阻燃耐冲击的热固性塑料材质，满足低压电器的阻燃等级要求，即使分断时产生内部电弧，也不会引燃外壳造成外部火情。

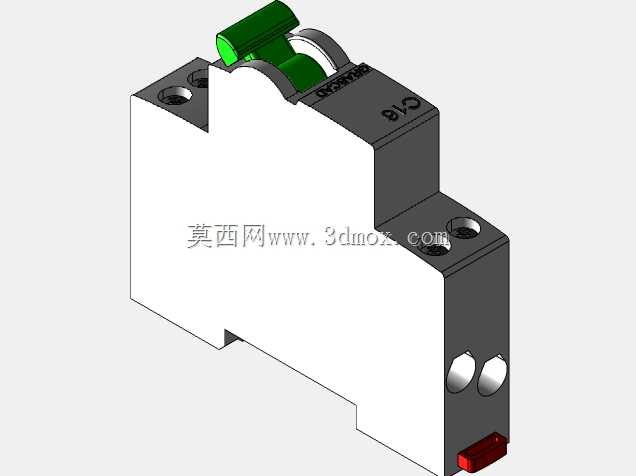

从设计思路上，这款产品完全遵循终端微型断路器的标准化设计逻辑，优先保证安装兼容性，所有安装尺寸完全适配行业通用的35mm标准DIN导轨，背部的导轨卡扣带有弹性锁止结构，安装时只需对准导轨按压即可卡入固定，拆卸时用一字螺丝刀撬动卡扣锁舌即可快速取下，无需额外固定螺丝，大幅提升配电盘组装的施工效率。结构设计上把灭弧室布置在出线端方向，分断时产生的电弧会被灭弧栅片快速切割冷却，避免电弧外喷，同时操作机构与带电部分之间设置有多层绝缘隔板，即使在潮湿的家用环境下也能保证足够的绝缘强度。接线端子的螺丝采用防滑脱设计，拧到最大开度时也不会从端子座上脱落，避免现场施工时螺丝掉落遗失的问题。

外形尺寸与安装边界完全遵循模数化配电的标准要求，整体宽度为18mm，也就是标准1模的宽度，高度为80mm左右，深度适配常规家用配电盘的72mm标准安装深度，安装后不会出现箱盖无法闭合的问题。安装时需要预留的周边间隙也符合低压配电施工规范，上下端预留至少30mm的导线弯折空间，方便进出线的布线与压接，左右相邻断路器可以紧密并排安装，无需额外预留间隙，不会影响彼此的散热与操作。导轨安装的卡扣适配厚度1mm、宽度35mm的标准DIN导轨，无论是冷轧钢材质的导轨还是铝合金导轨都能可靠固定，安装后断路器在导轨上的横向窜动量小于1mm，不会因为长期操作分合出现位置偏移。进出线端的压线螺丝扭矩要求为1.2N·m，压接后导线的拉脱力满足行业标准要求，不会因为日常的线路拉扯出现接线松动的问题。

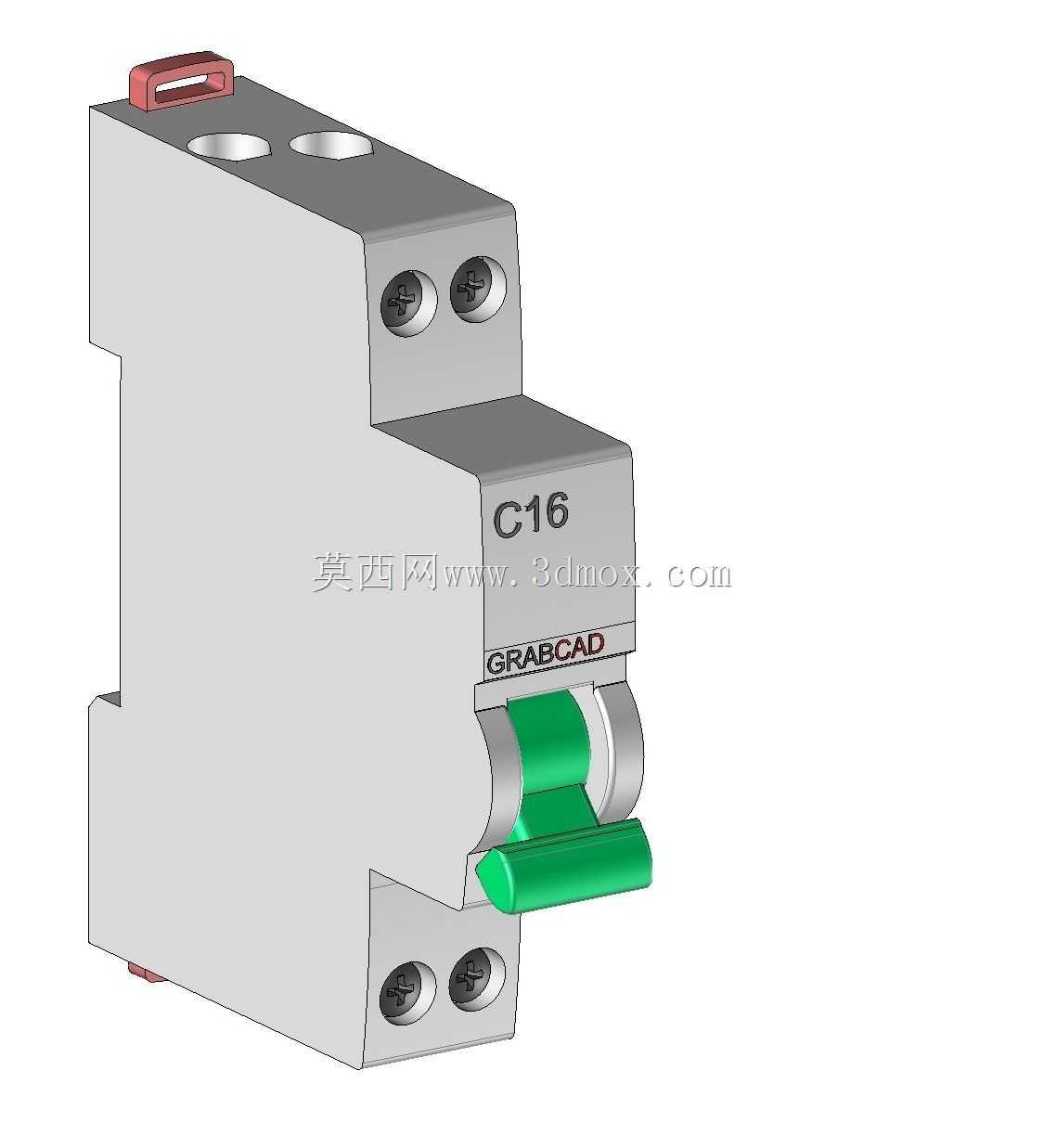

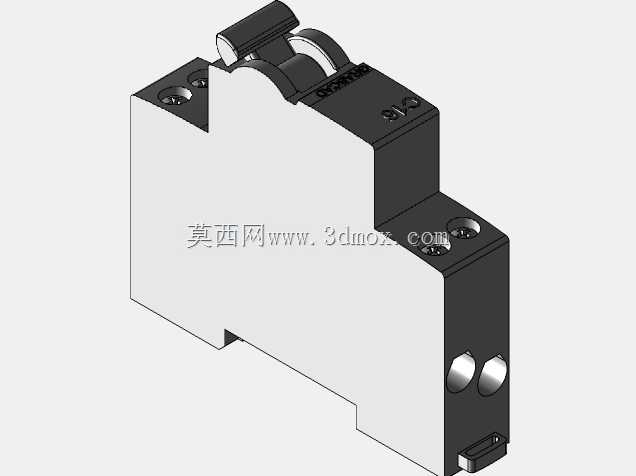

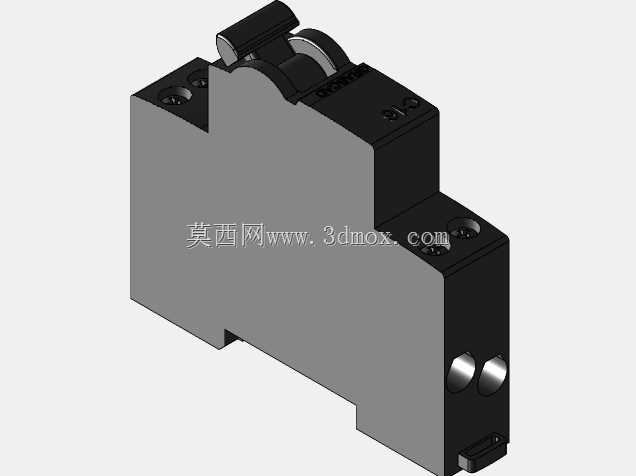

在结构建模的细节处理上，这款模型还原了实物的所有装配特征，包括外壳的分型线、操作手柄的防滑纹理、端子螺丝的一字槽、背部导轨卡扣的弹性结构、顶部的产品标识刻印位置，甚至手柄上的状态指示色块都做了对应还原，对于配电盘的三维布局设计、家用配电系统的可视化演示、低压电器的教学演示场景都能提供足够的细节支撑，建模时的装配约束完全按照实物的装配关系设置，活动部件的运动行程也和实物保持一致，操作手柄的分合角度、卡扣的弹性形变量都符合实际产品的参数范围。
