乘用车子午线轮胎结构三维设计

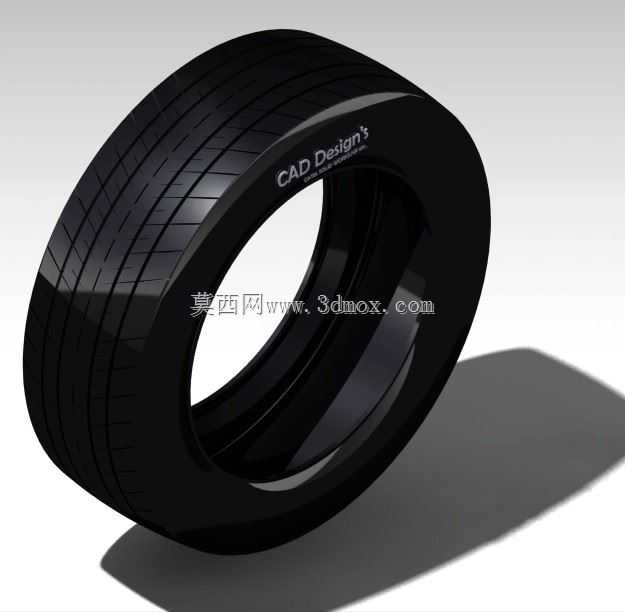

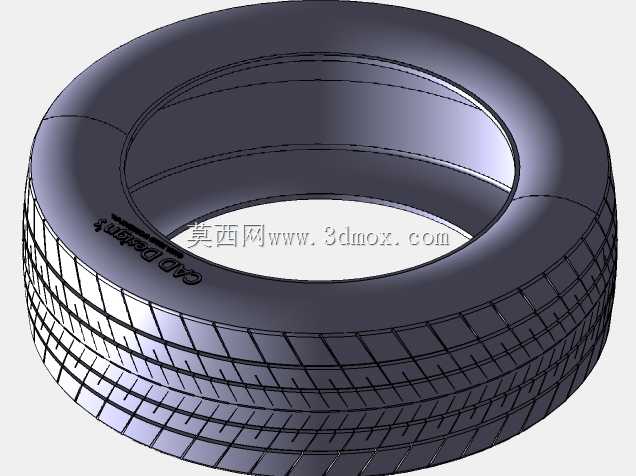

　　日常做整车底盘匹配时，轮胎是最先需要确认边界的行走部件，它直接决定轮罩空间、悬架跳动行程、转向最大角度这些核心参数，很多新手做总布置时容易忽略轮胎的动态形变边界，导致后期出现转向干涉、轮罩蹭胎的问题，这个模型还原的是常规家用乘用车配套的子午线轮胎结构，胎面花纹采用对称式连续肋条设计，纵向排布四条主排水沟槽，横向设置细密的钢片切槽，干地行驶时胎面接地面积能保持稳定的矩形接触斑，湿地工况下主沟槽可以快速排走胎面与路面之间的水膜，避免水滑现象出现，胎肩位置做了渐变的倒角过渡，既可以降低高速行驶时的胎噪，也能减少过弯时胎肩的异常磨损。建模时先通过旋转命令生成轮胎的基础胎体曲面，胎体帘线层的排布角度按照常规子午线轮胎的结构设定，

　　带束层宽度覆盖胎面85%以上的接地范围，保证高速行驶时胎面的刚性，避免离心力导致胎面外扩。胎侧部分做了厚度渐变处理，靠近胎圈位置厚度逐步增加，胎圈内部的钢丝圈结构按照标准矩形截面设计，和轮辋配合的密封面做了0.8度的拔模斜度，保证充气后和轮辋的贴合密封性，不会出现慢漏气的问题。实际装车匹配时，这个规格的轮胎适配17英寸轮辋，胎侧高度对应扁平比55的常规家用车参数，静态半径320mm左右，满载时的下沉量按照18mm设定，轮罩的内轮廓需要在轮胎最大外廓基础上预留25mm以上的间隙，覆盖悬架上下跳动、转向左右打满的所有极限位置，还要考虑低温环境下轮胎橡胶变硬、胎压异常升高时的尺寸膨胀量。胎面的花纹块深度按照新胎8mm设定，

　　磨损极限标识位置在花纹沟深度1.6mm处，建模时已经把磨损标识的凸台结构做在沟槽内部，和真实轮胎的结构一致。做整车动力学仿真时，这个轮胎模型可以直接对接轮胎特性参数，输入纵向刚度、侧偏刚度、阻尼参数后就能模拟不同路面下的抓地表现，胎面的花纹块分块设计也兼顾了NVH性能，相邻花纹块的节距做了无规则排布，避免特定车速下出现共振噪音。很多做改装件设计的工程师也会用到这类轮胎模型，比如设计轮眉、挡泥板、刹车卡钳的时候，直接导入模型就能核对安装间隙，不用反复测量实车数据，卡钳和轮辋内壁的间隙、平衡块和卡钳的间隙都能直接在装配体里检查，避免改装后出现运动干涉。胎侧的标识区域预留了平整的曲面位置，可以后续添加规格参数、品牌标识、生产日期等刻印信息，和真实轮胎的标识位置完全对应，做渲染展示时也能还原真实的产品外观。
