双铰耳带沉孔安装座式滑块结构

项目分类:3D模型 发布时间:2021-10-25 ID:336043
  • 双铰耳带沉孔安装座式滑块结构
  • 双铰耳带沉孔安装座式滑块结构

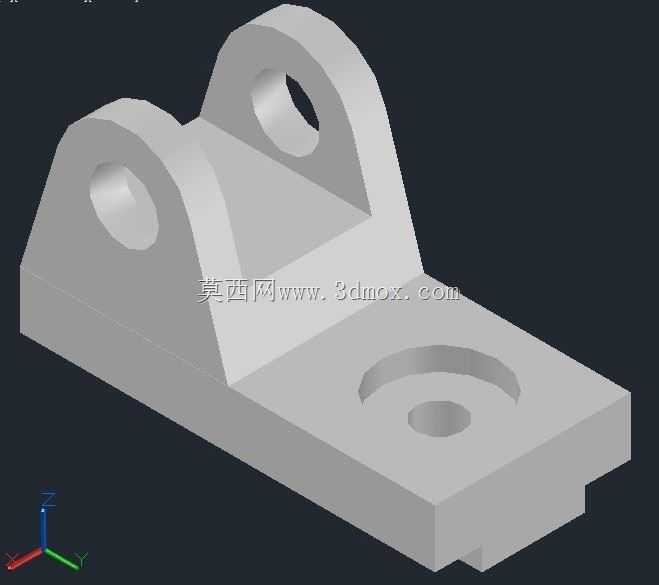

这类滑块结构在直线导向传动场景中应用十分广泛,常见于轻工自动化生产线的工件推送工位、小型专用设备的直线位移机构、工装夹具的滑动调节模块中,作为承载并引导部件做直线往复运动的核心连接件,既要承担上方铰接部件传递的径向与轴向载荷,又要保证自身沿导向方向滑动时的位置精度,不会出现卡滞、偏摆的问题。从结构功能来看,该滑块分为安装固定段与铰接连接段两个功能区域,底部的矩形安装基体是整个零件的承载基础,基体上开设的环形沉孔与中心通孔,用于配合紧固件将滑块锁紧在配套的滑动拖板或者导向滑台上,沉孔的设计可以让紧固件头部完全沉入零件表面以下,避免安装后突出的结构干涉滑动路径上的其他周边部件,同时沉孔的同轴度公差需要控制在合理范围内,保证锁紧后滑块安装面与滑台表面完全贴合,不会出现局部翘曲导致滑动阻力增大的问题。上方的两个对称铰耳是功能连接端,铰耳上的同轴通孔用于穿装铰接销轴,连接需要做相对摆动的联动部件,比如摆杆、连杆、驱动拨叉这类零件,两个铰耳的间距经过匹配设计,既可以给铰接部件留出足够的摆动空间,又能保证铰接点的受力均匀,避免单侧铰耳受力过大出现应力集中导致零件变形;铰耳与底部安装基体之间采用斜向加强筋过渡连接,这种过渡结构不是单纯的造型设计,而是通过增大连接部位的截面面积,分散铰接点传递的载荷,避免零件在承受冲击载荷时,铰耳与基体的连接位置出现断裂失效。在设计思路上,这类滑块首先要匹配安装场景的边界尺寸,底部安装基体的长宽尺寸需要适配对应导向滑台的安装面尺寸,不能超出滑台边缘导致安装不稳,基体的厚度需要根据额定承载载荷计算确定,保证在最大载荷下不会出现弯曲变形;铰耳的中心高度需要匹配联动部件的运动轨迹高度,保证铰接后连杆机构的运动轨迹符合设计预期,不会出现运动干涉;铰耳上的销轴孔内径需要与选定的铰接销轴外径做公差配合,一般采用间隙配合保证销轴转动顺畅,同时配合间隙不能过大,避免铰接处出现旷量影响整个传动机构的位置精度。从安装边界来看,该滑块安装时需要预留的空间分为三个部分,首先是底部的安装空间,需要保证滑台安装面的平面度符合要求,没有凸起焊渣或者加工毛刺,避免安装后滑块出现倾斜;其次是上方铰耳的摆动空间,需要在铰耳的前后摆动方向预留足够的避让空间,保证铰接的连杆部件摆动时不会碰到周边的固定结构;最后是滑块自身的滑动行程空间,需要沿滑动方向预留足够的行程长度,避免滑块滑动到行程端点时与其他部件发生硬碰撞。在实际使用中,这类滑块的滑动接触面一般会根据应用场景做不同的表面处理,如果是低速轻载的场景,可以直接采用铸件毛坯加工后装配,定期涂抹润滑脂降低滑动阻力;如果是中速重载或者对滑动精度要求较高的场景,会在滑块与导轨的接触面上加装耐磨衬板或者镶装导轨软带,降低磨损速率,延长零件的使用寿命。另外在建模过程中需要注意,两个铰耳的销轴孔必须保证同轴度,加工时如果同轴度超差,会导致销轴穿装困难,或者铰接后转动卡滞,增加额外的装配应力;底部安装面的平面度也需要重点控制,如果平面度超差,滑块锁紧在滑台上之后会出现内应力,滑动过程中阻力会明显增大,甚至出现爬行现象,影响整个机构的运动平稳性。这类滑块相比一体式的无铰耳滑块,优势在于直接集成了铰接连接点,不需要额外在滑块上加装铰接支座,减少了装配环节的零件数量,同时也降低了多个零件装配带来的累积误差,能够让整个传动机构的结构更加紧凑,节省设备内部的安装空间,特别适合安装空间受限的小型自动化设备使用。在受力层面,该滑块的主要受力点集中在两个铰耳的销轴孔位置,以及底部安装孔的锁紧位置,所以在结构优化时,这两个位置的壁厚会做适当加厚,而其他非受力区域可以适当做减重处理,在保证零件结构强度满足使用要求的前提下,尽可能降低零件的自身重量,减少滑动时的惯性冲击,让机构的启停动作更加平稳。
