开口销连接关节结构设计方案

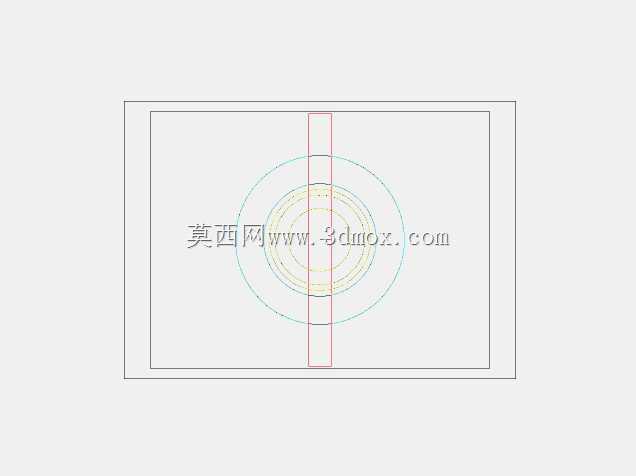

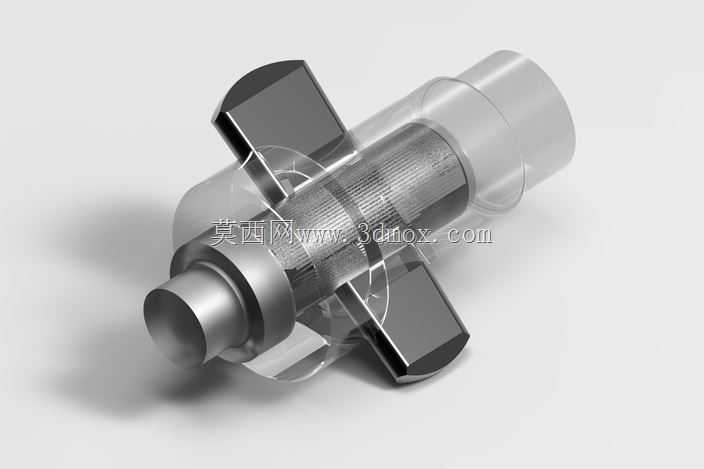

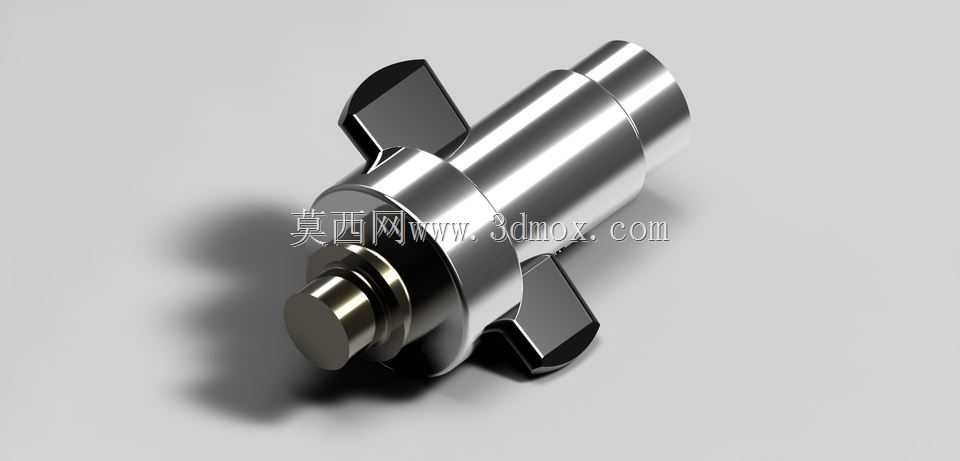

在各类需要实现可拆卸铰接、限位传动的机械结构场景中，这类带翼型操作端的开口销关节接头是非常常见的连接部件，它既承担着轴类部件之间的扭矩传递作用，又能通过开口销的锁止特性实现快速拆装，在农用机械、轻工输送设备、小型工程机械的连杆传动组里应用十分广泛。不同于普通圆柱销的过盈压装配合，这类关节接头的设计核心是兼顾连接可靠性与拆装便捷性，主体轴段采用阶梯式变径结构，从端部的插接导向段到中间的承载轴肩，每一段的直径差都严格匹配对应安装孔的公差带，通常导向段采用h7级间隙配合，方便现场装配时快速对准孔位，中间承载段则采用k6级过渡配合，保证传动过程中不会出现径向窜动。两侧伸出的翼型操作耳是这个部件区别于普通销轴的关键设计，它不需要额外的敲击工具就能完成手动插拔调整，在需要频繁更换工位、调整连杆行程的设备上，比如包装线的推料连杆组、小型农机的挂接结构上，操作人员不需要携带卡簧钳或者手锤，直接捏持两侧翼耳就能完成销体的插拔，大幅降低现场维护的时间成本。销体端部的开口销安装槽是整个结构的锁止核心，槽的宽度和深度严格匹配标准开口销的规格，当销体穿过被连接件的通孔后，将标准开口销插入槽内掰开尾脚，就能完全限制销体的轴向窜动，即使设备运行过程中存在持续振动，也不会出现销体脱出的故障，这种锁止结构相比卡簧限位的抗冲击能力更强，在存在交变载荷的传动场景下可靠性更高。从安装边界来看，这类关节接头的轴向安装尺寸需要匹配被连接件的总叠厚，通常轴肩到开口销槽的距离要比被连接件总叠厚大1-2mm，预留出锁紧后的间隙，避免销体压死连接件导致铰接处转动卡滞；径向安装空间除了要容纳销体本身的直径，还要预留出两侧翼耳的转动空间，通常翼耳的外圆直径是主体轴径的1.8倍左右，设计安装座的避让槽时，要保证翼耳在销体转动过程中不会和安装座侧壁发生剐蹭。在结构细节处理上，所有轴段的过渡位置都设计了R0.5-R1的圆角，避免应力集中，因为这类关节接头在工作过程中会承受周期性的剪切力和弯曲应力，如果轴肩位置是直角过渡，很容易在长期交变载荷下出现疲劳裂纹，圆角过渡能大幅提升部件的疲劳寿命。表面处理通常采用镀锌钝化或者发黑处理，根据使用场景的防腐要求选择，普通室内工况采用发黑处理就能满足防锈需求，户外或者潮湿工况下则采用镀锌处理，提升耐腐蚀能力。建模过程中需要重点关注几个配合面的形位公差，主体轴段的圆柱度要控制在0.02mm以内，轴肩的端面跳动要控制在0.015mm以内，保证安装后连接件的端面能和轴肩完全贴合，不会出现偏载导致的局部磨损。开口销槽的位置要严格对准轴段的中心，槽的对称度误差不能超过0.1mm，否则开口销安装后会出现单侧受力，容易在振动过程中出现断裂失效。两侧翼耳的对称度同样需要严格控制，保证手动操作时受力均匀，不会出现捏持时的偏斜卡顿。这类部件在实际选型替换时，首先要确认主体承载轴径是否匹配被连接件的孔径，其次要确认开口销槽的位置是否满足安装后的锁止空间要求，还要确认两侧翼耳的尺寸是否在安装空间内有足够的操作余量，很多现场替换故障就是因为只关注轴径尺寸，忽略了翼耳的操作空间，导致安装后无法手动插拔，失去了快拆的设计意义。在传动载荷计算上，这类关节接头的承载能力主要由主体轴径的剪切强度决定，通常45号钢调质处理的材质，轴径12mm的规格就能承受超过10kN的径向剪切力，完全满足中小型传动连杆的载荷需求，不需要额外做加强设计。和普通的带孔销轴相比，集成翼型操作端的设计虽然增加了少量的零件体积，但在实际运维场景下的效率提升非常明显，尤其是在设备布局紧凑、操作空间狭小的位置，不需要额外的操作工具就能完成拆装，大幅降低了设备的停机维护时间，这也是这类结构在快换式工装、可调式连杆机构中被广泛应用的核心原因。
