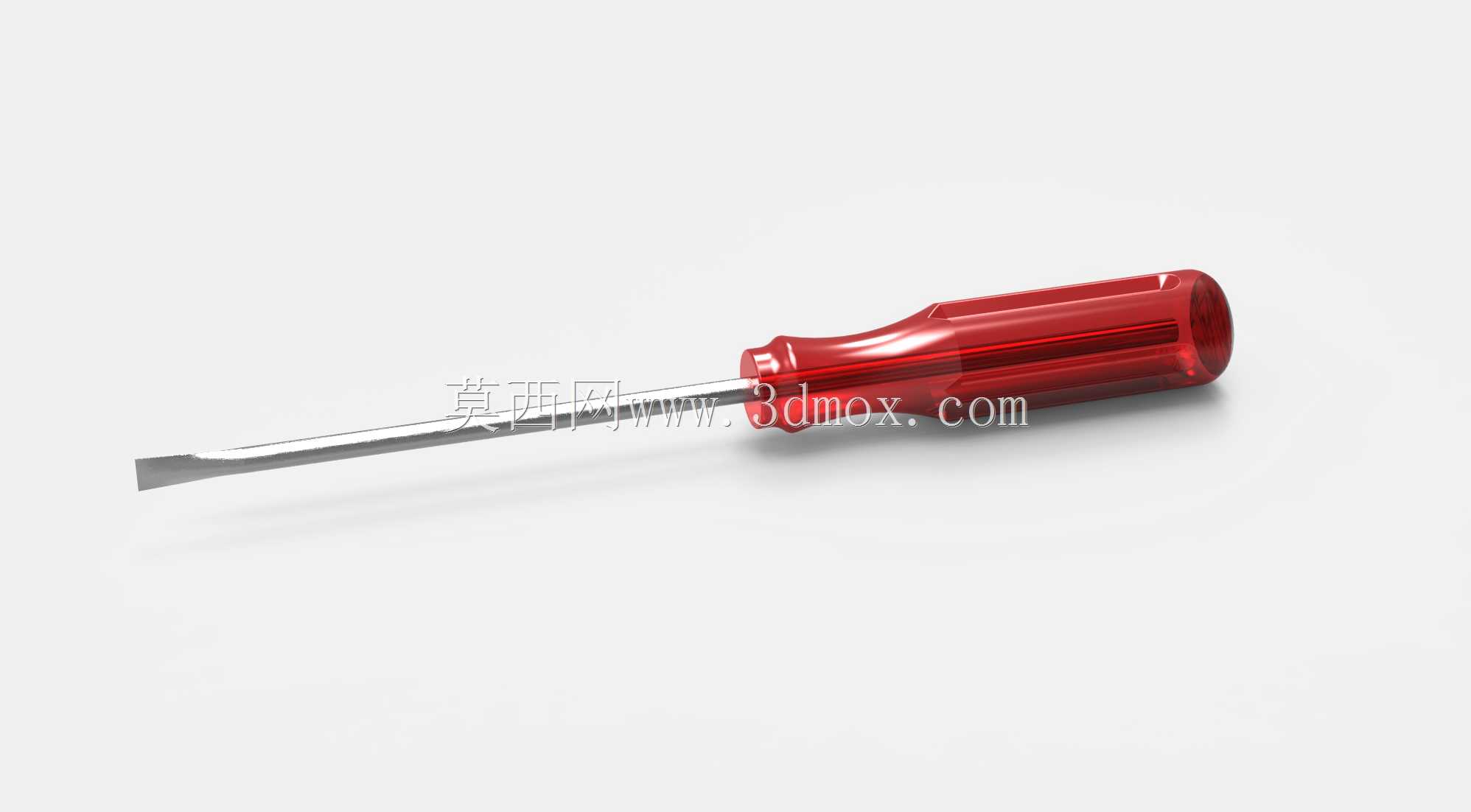

一字型红柄手动螺丝刀结构设计

　　在设备装配、产线运维、售后维修以及日常五金拆装场景里，一字型螺丝刀是出现频率最高的手动旋具之一，这款红柄一字螺丝刀的三维建模，完全围绕一线使用的实际需求做结构还原，没有做多余的装饰性设计，所有曲面和尺寸都匹配量产实物的工程逻辑。先从实际使用的受力场景说起，日常拧动M3到M6规格的一字槽螺钉时，刀头需要承受的扭矩大概在1.2N·m到4.8N·m区间，这款模型的刀杆采用通体合金钢结构做等直径设计，刀头的楔角做了15度的对称磨削，和标准一字螺钉槽的配合间隙控制在0.1mm以内，既不会因为间隙过大拧动时打滑刮花螺钉槽，也不会因为间隙过小无法快速对准槽位插入，刀头的端部做了微小的倒钝处理，避免长期使用后刃口崩缺，延长工具的实际使用寿命。

　　手柄部分采用半透明红色醋酸纤维素材质建模，表面做了周向均匀分布的8条纵向防滑棱，棱边做了R0.8的圆角过渡，不会像直角棱那样长时间握持硌手，手柄的内腔和刀杆的尾部做了过盈配合加横向销钉固定的结构，模拟实际生产中刀杆和手柄不会松脱的装配要求，手柄的尾部做了圆弧收边，掌心顶压施力的时候不会有明显的压痕，适合长时间连续拧动螺钉的作业场景。从安装边界和适配场景来看，这款螺丝刀的总长度控制在200mm，其中刀杆外露长度120mm，手柄长度80mm，最大握持直径32mm，能够深入大部分设备外壳的沉孔、电气柜的接线端子位、家具组装的预留操作空间作业，刀杆的直线度控制在0.05mm以内，不会因为刀杆弯曲导致拧动时刀头脱出螺钉槽。

　　设计过程中特意还原了手柄和刀杆衔接位置的金属挡圈结构，这个挡圈的作用是当需要用锤子敲击螺丝刀尾部冲凿的时候，冲击力可以通过挡圈均匀传递到刀杆，不会直接砸裂塑料手柄，适配部分需要冲击辅助松动锈蚀螺钉的特殊场景。很多新手建模的时候容易忽略刀头和螺钉槽的配合公差，要么把刀头做的太厚插不进标准槽，要么做的太薄受力容易变形，这款模型在刀头的厚度尺寸上严格遵循GB/T 10635的螺钉旋具尺寸标准，头部厚度2mm，宽度6mm，刚好适配对应规格的一字螺钉，在做装配仿真的时候，可以直接调用标准件库的一字螺钉做干涉检查，不需要额外调整刀头尺寸。手柄的曲面造型做了符合人体工学的微收腰设计，握持位置的直径比两端略小2mm，手指捏握的时候自然贴合指腹曲线，

　　拧动的时候不需要用太大的握力就能传递足够的扭矩，减少长时间作业的手部疲劳。另外模型还原了实际产品中手柄材质的半透明质感，可以隐约看到内部嵌入的刀杆尾部结构，和市面上流通的主流红柄一字螺丝刀外观完全一致，不管是做工具类产品的渲染展示、装配场景的动画制作，还是手动工具的结构改良设计参考，都能直接复用模型的结构参数，不需要重新测绘实物。在设备运维的场景里，这类螺丝刀常用来拆装电气柜的端子排螺钉、设备外壳的固定螺钉、小型零部件的紧固螺钉，刀杆做了防锈镀层处理的结构还原，表面粗糙度控制在Ra1.6，不容易沾附油污和锈迹，日常擦拭就能保持清洁，适合车间多油污、多粉尘的作业环境使用。从结构强度的仿真角度看，刀杆的材质选用铬钒钢的参数设置，在额定扭矩下的最大变形量不到0.02mm，完全满足手动使用的强度要求，不会出现拧动时刀杆弯折、刀头断裂的问题，手柄的材质抗冲击强度设置为12kJ/㎡，即使从1.5米的工作台高度跌落也不会出现开裂、掉块的情况，符合手动工具的行业耐用性要求。
