带安装法兰的立式轴套支撑构件

项目分类:3D模型 发布时间:2021-10-25 ID:336041
  • 带安装法兰的立式轴套支撑构件
  • 带安装法兰的立式轴套支撑构件

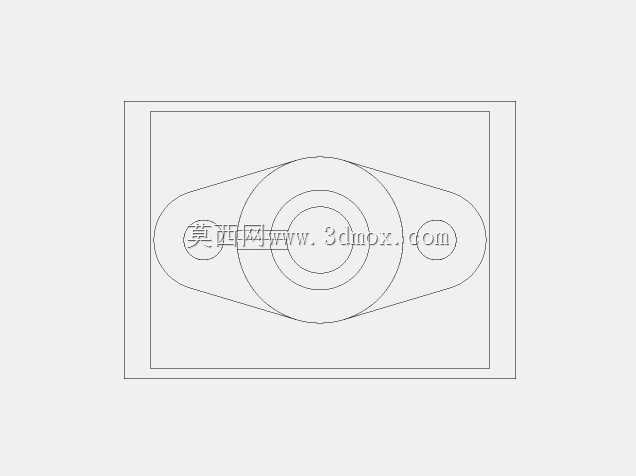

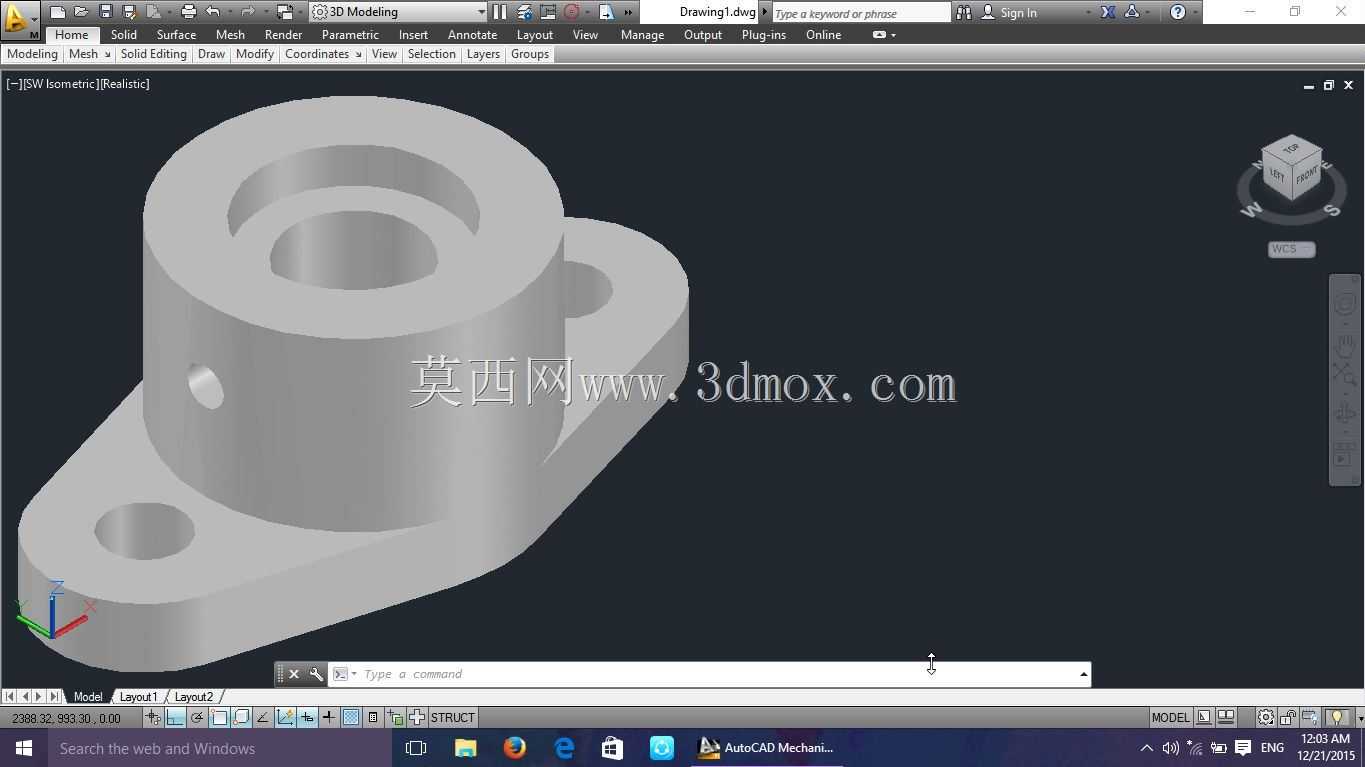

这类带双侧安装耳的立式轴套支撑件,在轻工输送线、小型自动化工作站的动力传递单元中十分常见,核心作用是为穿入其中的回转轴提供径向支撑,同时通过底部的安装结构将支撑载荷平稳传递到设备安装基板上,避免轴系运行中出现径向窜动、悬臂挠曲变形的问题。从结构设计逻辑来看,主体的阶梯通孔是核心功能区域,大直径段用于容纳配套的滑动轴套或者微型滚动轴承,小直径段可作为轴端的避让空间,也能适配不同直径规格的传动轴穿过,孔壁的同轴度公差一般控制在IT7级以内,保证轴件装入后转动顺畅无卡滞。主体圆柱侧壁上预留的径向小孔,是为了安装紧定螺钉,用来锁定穿入孔内的轴件或者轴承外圈,防止轴系运转过程中支撑件与轴发生相对转动,也可作为润滑脂的加注通道,定期向配合面补充润滑介质降低磨损。底部延伸出的两个带孔安装耳,采用对称式布局,安装孔为光孔设计,可直接穿入内六角圆柱头螺钉将构件固定在设备安装面上,两个安装耳的底面与主体圆柱下端面共面,保证安装后整个支撑件的垂直度,避免轴系安装后出现偏斜。设计时安装耳的厚度做了加厚处理,在承受径向载荷时不会出现安装耳断裂的问题,安装耳与主体圆柱的衔接位置做了圆角过渡,减少应力集中,避免设备长期运行受交变载荷时衔接位置出现疲劳裂纹。从安装边界来看,这类支撑件的整体占用空间较小,主体圆柱外径根据适配轴径的不同一般在30-60mm区间,两个安装孔的中心距根据载荷等级设计在40-80mm区间,安装时不需要在基板上加工复杂的定位槽,只需要按照孔位加工对应的螺纹底孔或者通孔即可完成固定,安装调试十分便捷。在实际应用场景中,这类支撑件常被用在小型皮带输送机的从动辊支撑端、自动化设备的导杆导向支撑位、小型机械手的转轴支撑位置,相比一体式铸造的大型轴承座,这类构件重量轻、加工成本低,适合载荷不大、转速不高的轻载传动场景。建模过程中需要重点保证阶梯孔的同轴度、安装耳底面与孔轴线的垂直度,两个安装孔的位置度公差也要控制在合理范围,避免安装时出现螺钉无法穿入、轴件装入后卡滞的问题。构件的所有棱边都做了小倒角处理,既可以去除加工毛刺避免安装时划伤操作人员,也能在装配时起到导向作用,方便轴件和轴承顺利装入孔内。这类支撑件一般采用45号钢加工制作,表面做发黑处理提升防锈能力,部分有轻量化需求的场景也会采用铝合金6061材质加工,通过阳极氧化提升表面硬度和耐腐蚀性,适配不同的设备使用环境。
