十字轴式万向联轴器结构设计方案

在各类需要补偿两轴相对偏移的传动系统中，十字轴式万向联轴器是应用极为广泛的基础传动部件，其核心作用是在主动轴与从动轴存在轴线夹角、径向偏移的工况下，持续稳定传递旋转扭矩，避免刚性连接带来的轴系附加载荷、轴承磨损甚至轴件断裂问题。这类部件常见于汽车传动系统、工业输送机驱动端、机床进给传动链、农业机械动力输出端等场景，尤其是在设备安装过程中无法保证两轴严格对中，或是设备运行过程中存在机架形变、轴系窜动的工况下，万向联轴器的补偿特性能够大幅提升传动系统的容错率，降低设备安装调试的精度要求，同时延长整套传动链路的使用寿命。

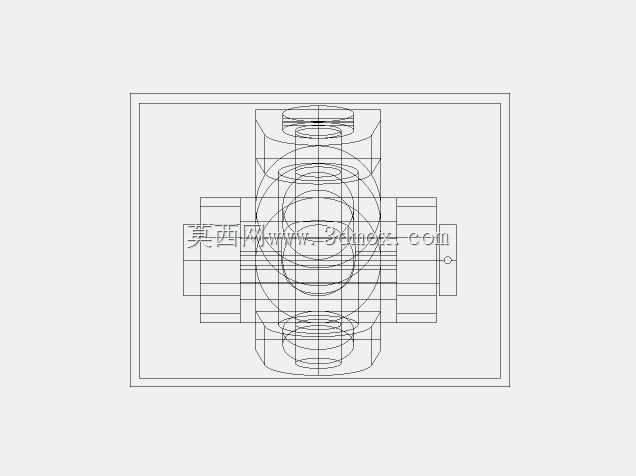

从结构设计逻辑来看，这款万向联轴器采用经典的十字轴铰接结构，两端分别设置带轴孔的连接叉头，中间通过十字形的传动销实现两个叉头的铰接配合，十字轴的四个轴颈分别嵌入两个叉头的对应安装孔内，配合轴套类减磨零件，能够在两轴存在夹角时实现顺畅的相对转动，不会出现传动卡滞的问题。设计过程中首先需要明确额定传递扭矩的边界，根据目标工况的峰值扭矩、冲击载荷系数确定十字轴的轴颈直径、叉头的壁厚尺寸，避免在过载工况下出现十字轴断裂、叉头变形的失效问题。两端的轴孔设计需要匹配对接轴的直径公差，通常采用间隙配合保证装配便利性，同时可根据需求设置键槽、顶丝孔等防转结构，确保扭矩传递过程中轴与联轴器之间不会出现相对打滑。

安装边界方面，这款联轴器的轴向总长度需要匹配安装空间的轴向尺寸，两端轴孔的同轴度偏差允许范围通常在3°到5°之间，部分大偏移工况的定制型号可允许更大的轴线夹角，但夹角过大会导致传动过程中从动轴的转速出现周期性波动，因此在实际选型应用中，通常会成对使用万向联轴器来抵消单节联轴器带来的转速不均问题。叉头的外部轮廓采用方正的结构设计，既能够保证足够的结构强度，也便于安装过程中的夹持对位，不会出现圆形轮廓易打滑的问题。十字轴与叉头的配合部位需要预留润滑脂存储空间，长期运行工况下可通过注油孔补充润滑脂，降低铰接部位的摩擦磨损，提升部件的免维护周期。

从功能特性上看，这款万向联轴器不存在弹性元件，属于刚性万向传动部件，能够传递较大的扭矩，相比弹性联轴器更适合重载、有冲击载荷的传动场景，但不具备缓冲减震的能力，因此在冲击载荷极大的工况下，需要配合其他缓冲部件使用。其结构相对简单，零件数量少，加工制造难度低，后期维护更换成本也相对低廉，这也是其在各类工业传动场景中被广泛应用的核心原因。设计建模过程中需要重点关注十字轴与叉头的配合间隙，间隙过大会导致传动回程差过大，影响传动精度，间隙过小则会导致转动卡滞，尤其是在存在轴线夹角的工况下，过小的配合间隙会大幅提升铰接部位的接触应力，加剧零件磨损。同时叉头与十字轴的接触部位需要做适当的圆角过渡，避免应力集中导致的零件疲劳断裂，尤其是在频繁正反转的传动工况下，应力集中部位极易萌生疲劳裂纹，最终导致部件失效。

在实际设备选型匹配时，除了扭矩参数、轴孔尺寸、安装长度之外，还需要考虑设备的运行转速，高转速工况下需要对联轴器做动平衡校正，避免高速旋转时产生过大的离心振动，影响整套设备的运行稳定性。这款联轴器的结构设计充分考虑了通用工况的使用需求，各部位尺寸比例符合常规传动部件的设计规范，既能够满足常规工业场景的传动需求，也可作为基础结构进行参数化调整，适配不同扭矩、不同安装尺寸的定制化使用场景，为传动系统的结构设计提供可靠的基础部件参考。
