百事可乐款PET塑料饮用瓶外观结构设计

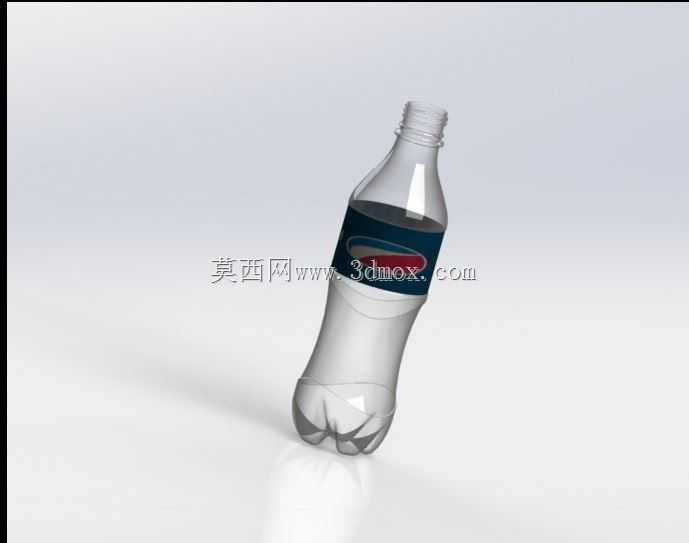

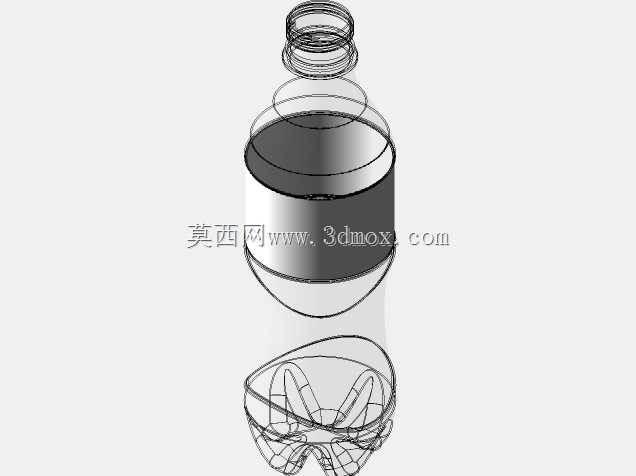

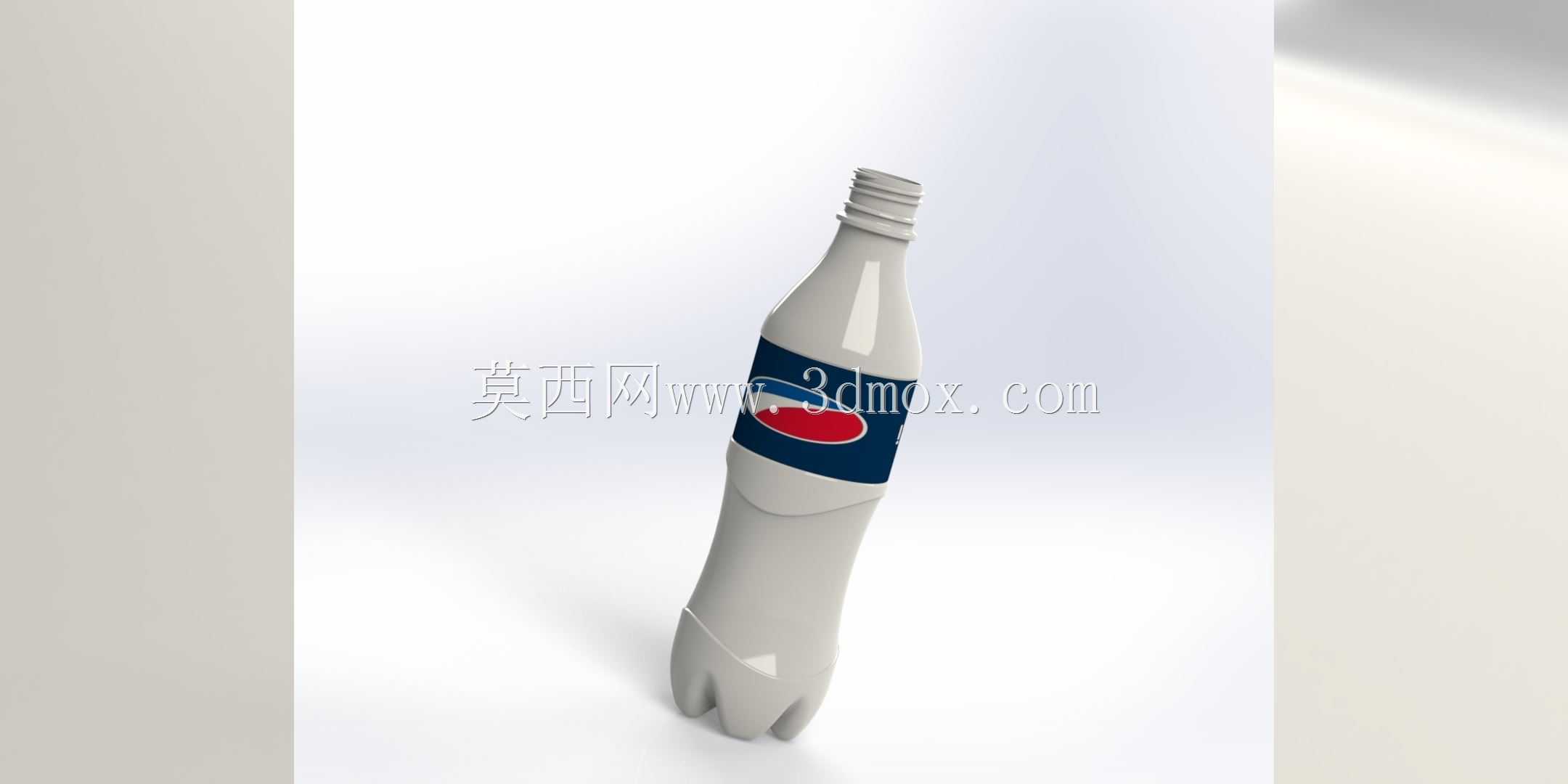

日常快消品生产环节中，饮料包装瓶的三维结构设计是衔接灌装产线适配、终端陈列展示、消费者握持使用的核心环节，这款带百事风格标签的PET饮用瓶建模，完全围绕碳酸饮料灌装、储运、使用全流程的工程需求搭建。从产线适配角度看，瓶口采用标准PCO1881碳酸饮料瓶口结构，螺纹牙型为连续梯形牙，牙距、牙高完全匹配现有碳酸饮料灌装线的旋盖头参数，瓶口密封面的平面度控制在0.1mm以内，可兼容铝制防盗盖的压合密封需求，避免灌装后碳酸气体泄漏；瓶口下方的支撑环直径、厚度严格匹配灌装机的星轮卡位尺寸，可直接适配现有高速碳酸饮料灌装线的输送定位，无需额外调整产线工装。瓶身主体采用等距变径曲面设计，中段标签区域为直筒圆柱段，直径66mm，标签高度110mm，可适配现有套标机的标准膜料尺寸，套标后标签贴合无褶皱，不会出现标签偏移、翘边问题；标签区域上下的过渡段采用大圆角顺滑过渡，圆角半径8mm，既避免应力集中导致的瓶身受压变形，也能在套标、热缩过程中让膜料自然舒展，不会出现膜料拉扯破损。瓶底采用经典的五瓣花瓣式底结构，每个瓣的凹陷深度12mm，瓣与瓣之间的加强筋厚度比瓶身主体厚0.2mm，这种结构一方面可以承受碳酸饮料内部4-5bar的二氧化碳内压，避免瓶底鼓胀变形导致的站立不稳，另一方面五瓣结构的支撑点均匀分布，在仓储堆码时可将上层载荷均匀分散到五个支撑瓣上，堆码高度可达12层不会出现塌垛；同时瓶底中心的凹陷设计预留了冷灌装后的瓶身冷缩余量，避免低温存储时瓶身内缩导致的站立倾斜。握持区域的曲面设计完全贴合成年人手掌握持弧度，瓶身最细处直径58mm，握持时手指可自然贴合瓶身曲面，表面的微弧面可增加握持摩擦力，即使瓶身表面有冷凝水也不易打滑；瓶身壁厚采用渐变设计，瓶口、瓶底位置壁厚0.35mm，瓶身主体壁厚0.25mm，在保证结构强度的前提下尽可能降低PET原料用量，符合轻量化包装的设计趋势。建模过程中严格遵循吹塑成型的工艺要求，所有曲面均采用G2连续顺滑过渡，无尖锐棱角、无倒扣结构，吹塑模具开模时可顺利脱模，不会出现粘模、拉裂问题；瓶身所有转角位置的脱模斜度控制在1.5°以上，完全满足PET吹塑成型的工艺要求。从储运场景看，瓶身总高度235mm，满瓶重量520g左右，可适配现有标准饮料周转箱的格位尺寸，单箱可容纳24瓶，格位间隙控制在2mm，运输过程中不会出现瓶身相互碰撞刮花标签的问题；瓶身的抗侧压强度经过结构优化，侧压承受力可达80N以上，运输过程中受挤压不会出现瘪瓶变形。从终端使用场景看，瓶身的通透曲面设计可清晰展示内部饮品的色泽，标签区域的平整面可完整印刷品牌标识与产品信息，消费者可快速识别产品；瓶口的防盗环连接桥设计为0.2mm厚的易断点，旋盖时可顺利断开，留下明显的开瓶痕迹，避免产品被恶意开启。整个建模过程完全基于实际生产的工程参数搭建，所有曲面、结构尺寸均可直接导出用于吹塑模具的加工，也可用于灌装产线的干涉模拟、包装方案的堆码测试，为快消品包装设计、饮料产线适配提供精准的三维数据支撑。
