分体式离心鼓风机结构设计方案

这套分体式离心鼓风机的结构设计，首先要匹配工业场景里的分布式送风需求，很多车间局部排风、小型设备风冷却、物料气力输送的点位，没法用大型集中风机组，就需要这种动力端和风轮蜗壳分体布置的结构，能穿过设备舱壁、狭窄安装位完成装配，不用额外改大安装开孔。从实际用途来看，它既可以给小型工业设备的发热单元做强制风冷，也能在除尘系统的末端做引风单元，还能适配小型物料输送的低压风源，适配0.5-3kPa的风压区间，风量覆盖范围能满足单工位的通风需求。

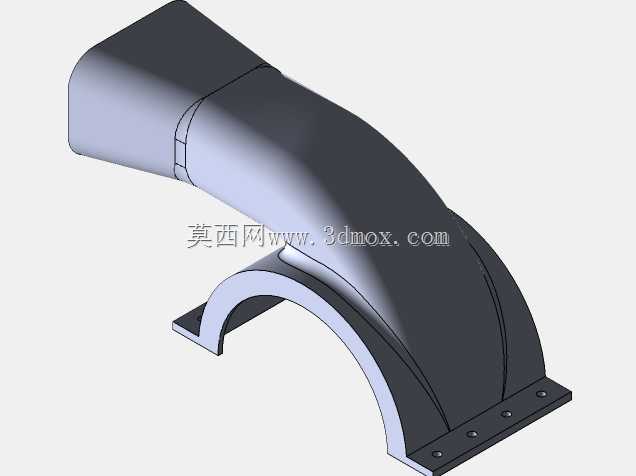

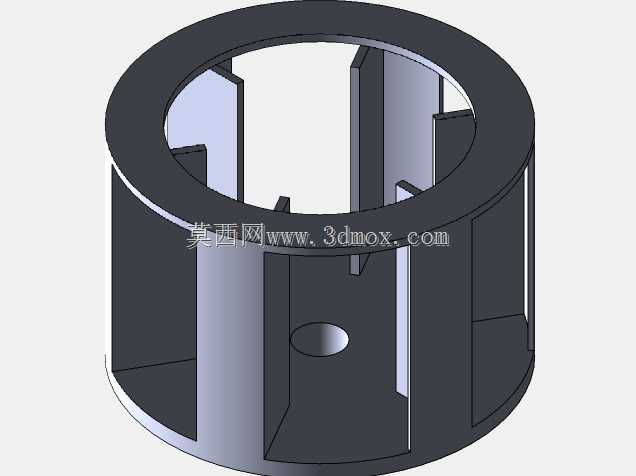

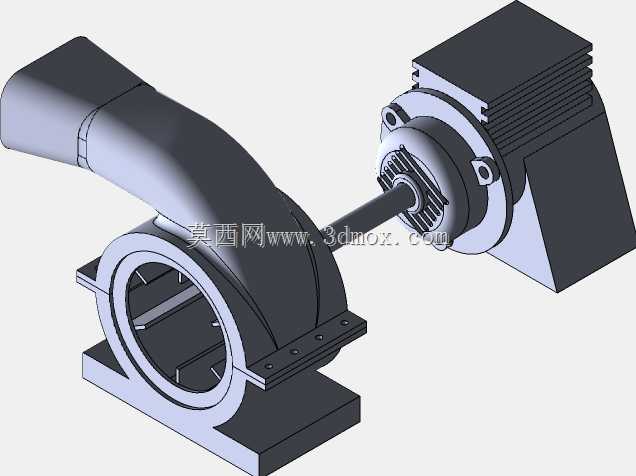

功能特性上，这套结构把驱动电机和蜗壳风轮做了轴传动分离，电机本体不用接触输送介质，就算输送的空气带少量粉尘、轻微潮气，也不会直接侵入电机绕组，比直联式风机的环境适应性更强；传动段做了光轴直连设计，没有额外的皮带轮、减速结构，传动损耗控制在很低的水平，日常维护只需要定期检查轴承位的润滑状态，不用频繁调整传动件张紧度。蜗壳部分做了渐扩式流道设计，出风口的方向做了切向引出，能减少风轮甩出气流的紊流损失，风轮内部的叶片做了前向弯曲设计，在同转速下能输出更高的风压，适配需要一定送风压力的场景。

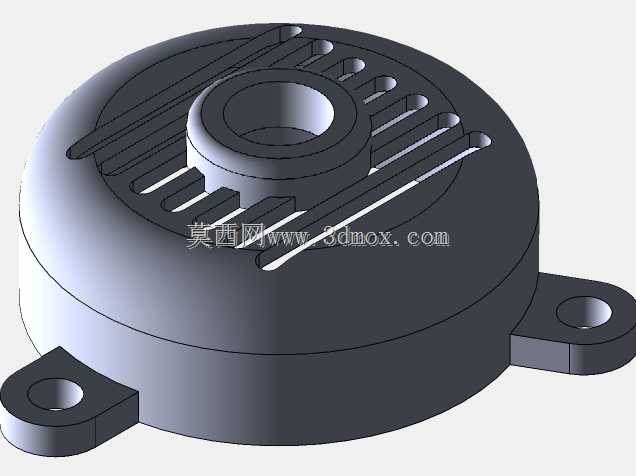

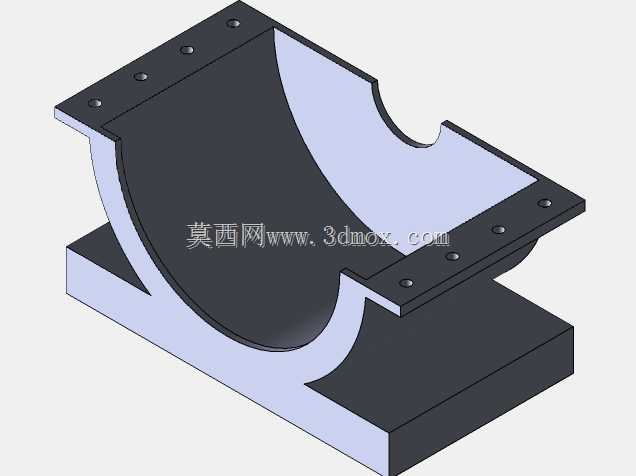

设计思路上，首先确定的是安装边界的适配性，底部的安装支座做了分体式两个独立安装面，蜗壳端和电机端各有一块带安装孔的底板，安装时可以根据现场的固定点位调整两个支座的相对间距，只要保证传动轴承的同轴度公差在0.1mm以内就能正常运行，不用严格按照固定孔位做基础预埋。蜗壳的侧面做了对开式的检修结构，不用整体拆下风机就能清理风轮内部附着的粉尘、杂物，适合多粉尘的车间环境使用。传动轴承座集成在蜗壳的端盖上，轴承位做了双重密封结构，外侧带防尘挡圈，能阻挡外界粉尘进入轴承滚道，内侧做了气封结构，利用蜗壳内部的正压阻挡输送介质里的杂质侵入轴承腔。

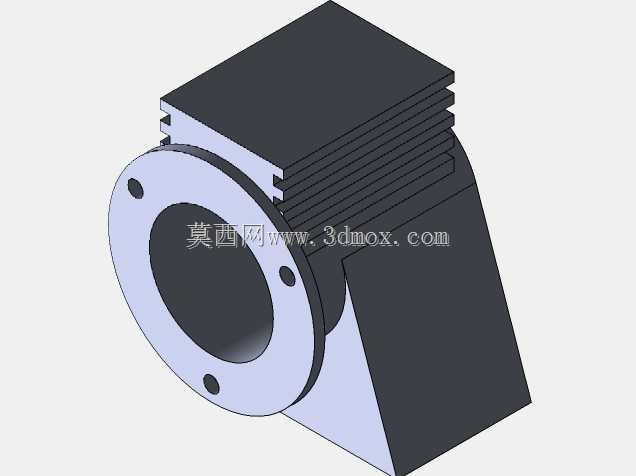

外形尺寸上，整套总成的横向总长度控制在适配小型设备舱的范围，蜗壳部分的最大外径能满足常规通风口的对接尺寸，出风口的法兰做了标准化的孔位设计，能直接对接市面常见的通风软管、硬管接口，不用额外做转接法兰。电机端的散热筋做了轴向排布，和电机自身的散热风路方向一致，就算在密闭的设备舱内，也能依靠电机自身的散热风叶完成冷却，不会出现电机过热的问题。安装边界方面，底部安装孔的孔距做了通用化设计，能适配多数现有小型风机的安装基座，替换旧设备的时候不用重新打孔固定，降低现场改造的工作量。

从结构细节来看，风轮和传动轴的连接做了键传动加锁紧螺母的固定方式，不会因为长期正反转切换出现风轮松动的问题；蜗壳的内壁做了圆滑过渡处理，没有突兀的直角结构，能减少气流在蜗壳内部的涡流噪音，运行时的噪音比同参数的直联风机低3-5分贝，适合车间内近距离安装使用。电机和传动轴的连接做了联轴器缓冲结构，能吸收电机启动时的瞬时冲击，也能补偿少量的安装同轴度误差，降低装配时的精度要求，就算现场安装条件有限，也能保证设备长期稳定运行。
