带铰接吊耳的柔性波纹缓冲连接构件

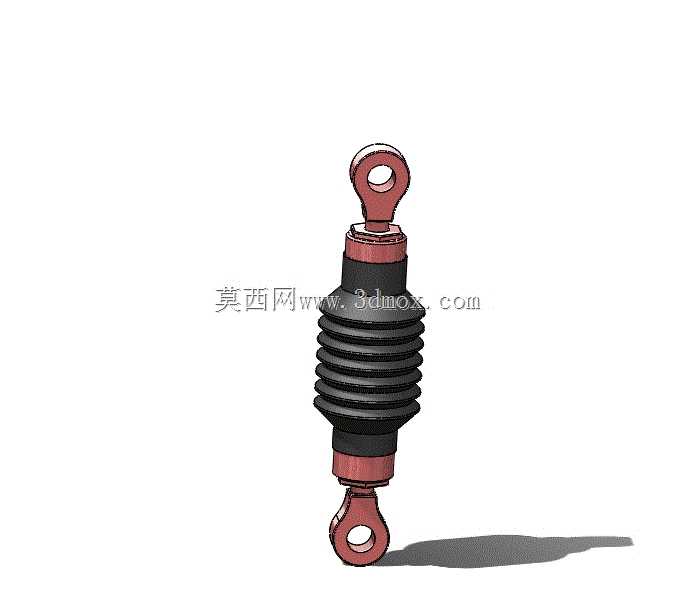

这类带两端铰接吊耳的柔性波纹构件，常被用在小载荷的线性位移补偿场景里，比如小型自动化设备的执行端联动、轻型试验台的载荷传递路径上，既可以补偿两端安装座的同轴度偏差，也能在往复运动过程中吸收小幅振动，避免刚性连接带来的应力集中问题。很多人在做小型推拉机构设计时容易忽略位移补偿，直接用刚性杆连接驱动端和执行端，一旦加工或者装配出现毫米级的同轴偏差，运行没多久就会出现杆端磨损、驱动端轴承憋劲的问题，这时候加一段这类柔性波纹构件，就能靠自身的波纹段形变吃掉偏差，不用额外加工复杂的调心结构。

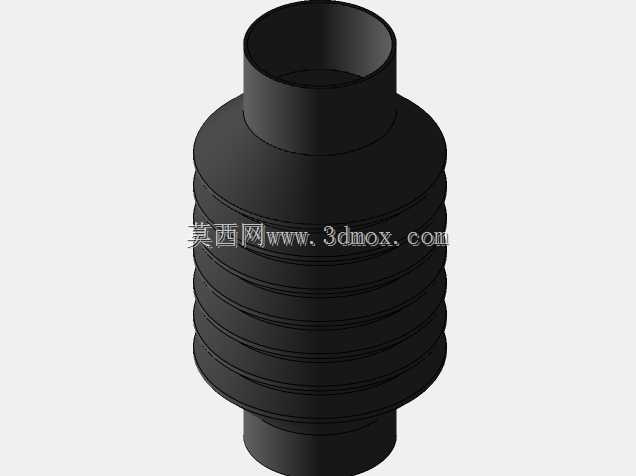

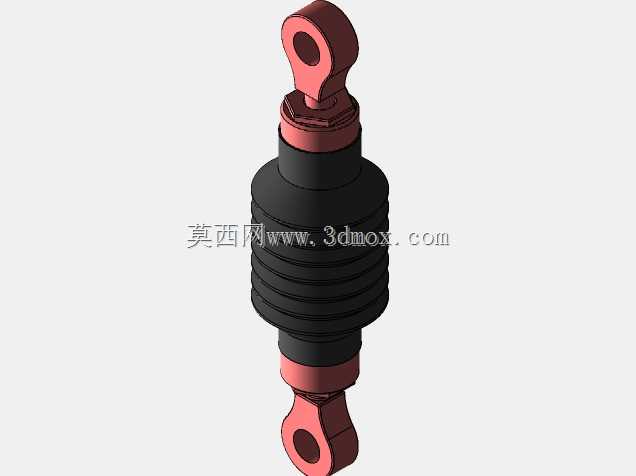

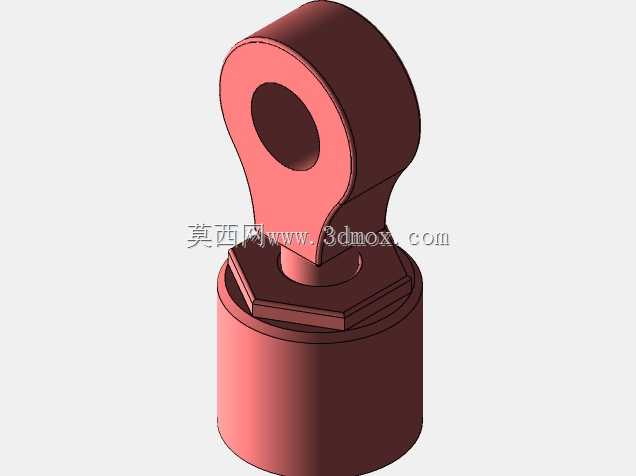

从结构上看，两端的吊耳是带通孔的铰接结构，安装时直接通过销轴和两端的支座连接，不需要做复杂的法兰对接，安装空间要求很低，吊耳的孔位和杆身同轴，保证拉力传递的时候不会出现额外的偏载。中间的波纹段是核心的功能部分，波纹的轮廓做了等距圆弧过渡，没有尖锐的应力集中角，在轴向拉伸、压缩以及小幅角向偏转的时候，应力会均匀分布在每一段波纹的圆弧面上，不会出现局部应力过大导致的疲劳开裂。波纹段的两端和金属接头的连接位置做了压合密封，既可以防止外部的粉尘、切削液进入构件内部，也能在有低压气路连通需求的时候，保证腔体内的压力不会泄漏，部分场景下还可以作为低压流体的柔性输送通道，同时兼顾拉力传递和介质输送的作用。

做这个构件的三维设计时，首先要确定两端吊耳的安装孔距，也就是构件处于自由状态时，两个吊耳孔中心的距离，这个尺寸要匹配安装空间的初始间距，预留出足够的压缩和拉伸行程，一般来说这类小型构件的有效行程要覆盖安装端的最大位移量再加15%的余量，避免运动到极限位置时把波纹段拉裂或者压死。然后是波纹段的参数设计，波纹的波距、波深要根据需要的补偿量来定，波深越大，单段波纹的可变形量就越大，但对应的轴向刚度会越低，要是用在有一定推力传递需求的场景，波深不能做太大，不然会出现推的时候构件先被压缩，力传递滞后的问题。波纹的壁厚也要结合载荷来选，壁厚越大，构件的整体刚度越高，抗疲劳性能越好，但柔性会下降，补偿偏差的能力就弱，设计时要平衡刚度和柔性的需求，比如用在振动隔离的场景，壁厚可以适当做薄，降低固有频率，提升隔震效果；用在位移传递的场景，壁厚适当加厚，保证力传递的及时性。

安装边界方面，两端的吊耳安装时要保证销轴的垂直度，两个销轴最好处于平行状态，避免出现扭转应力，因为波纹段承受扭转的能力远不如轴向和角向偏转的承受能力，要是安装时两个吊耳出现相对扭转，运行过程中很容易在波纹的根部出现裂纹。构件周围要预留足够的形变空间，尤其是波纹段的径向位置，不能和周边的机架、管线发生剐蹭，不然往复运动的时候波纹外壁会被磨破，失去防护和密封作用。另外这类构件不能承受径向的大载荷，设计选型的时候要确认受力方向基本沿着构件的轴向，径向力过大会导致波纹段出现不规则变形，提前失效。

在实际的设备维护里，这类构件属于易损件，因为长期往复形变会出现材料疲劳，所以设计时要考虑拆装的便捷性，两端的销轴连接结构可以快速更换，不用拆解周边的其他部件。波纹段的材料一般根据使用环境选，普通车间环境用常规的耐油橡胶夹织物材质就可以，要是有高温或者腐蚀介质的场景，就要换成对应的耐温、耐腐蚀材质，这时候波纹的壁厚和轮廓也要根据材料的弹性模量做调整，保证形变能力符合要求。很多新手在建模的时候容易把波纹段和两端金属接头的连接位置做成直角对接，实际上这个位置要做圆弧过渡，减少应力集中，不然反复形变的时候，对接位置最先开裂。还有吊耳的孔位要做倒角处理，避免安装时销轴刮伤孔壁，也能减少销轴转动时的磨损，延长铰接位置的使用寿命。
