贴片式RGB三色发光二极管结构设计

项目分类:3D模型 发布时间:2021-10-25 ID:336185
  • 贴片式RGB三色发光二极管结构设计
  • 贴片式RGB三色发光二极管结构设计
  • 贴片式RGB三色发光二极管结构设计
  • 贴片式RGB三色发光二极管结构设计

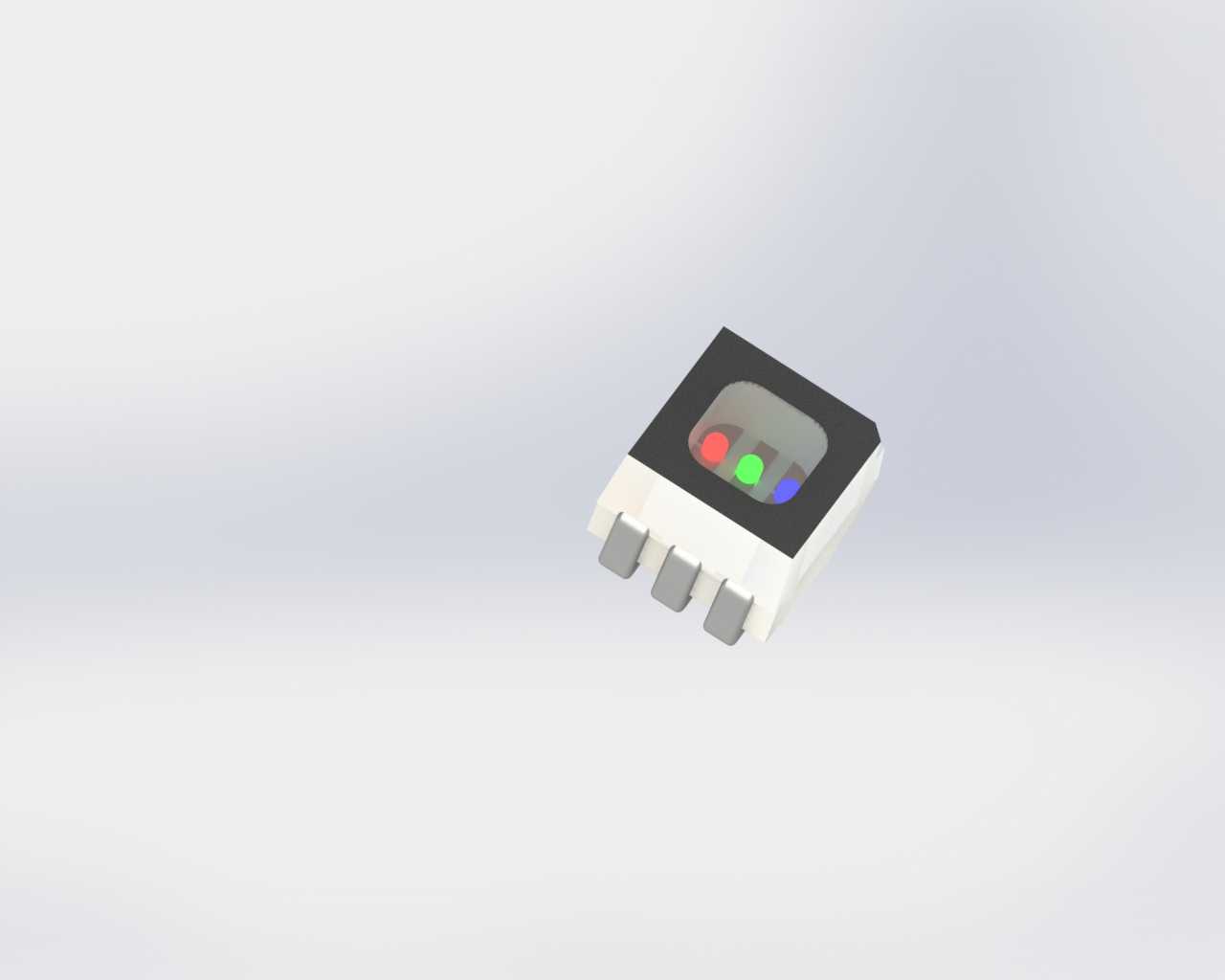

在消费电子、工业控制、汽车电子的各类设备面板、状态指示模块、背光照明单元中,贴片式RGB发光二极管是应用频次极高的基础电子元器件,不同于直插式封装的同类型器件,这款方形贴片封装的RGB发光二极管,在结构设计上完全适配SMT表面贴装工艺的生产要求,能够直接通过回流焊、波峰焊设备完成PCB板上的自动化焊接,无需额外的引脚整形、插装工序,可大幅提升整机组装的生产效率,降低人工装配的误差率。从实际功能特性来看,这款器件内部集成了红、绿、蓝三个独立的发光芯片,通过三个引脚分别控制不同芯片的导通电流大小,即可实现全色域的混光效果,既可以单独输出红、绿、蓝三种基础色光,也能通过电流配比调出任意色彩的指示光,完全覆盖设备运行状态指示、装饰氛围背光、信号提示等多场景的使用需求,相比单色系贴片LED,单颗器件就能实现多状态的色彩区分,能够有效减少PCB板上的元件排布数量,节省板上安装空间。在结构设计思路上,这款贴片RGB发光二极管采用了黑色方形塑封基座搭配透明环氧树脂封装的结构,黑色基座可以有效隔绝不同发光芯片之间的光线串扰,避免相邻芯片发光时出现混色偏差,保证不同色彩输出的纯度;三个贴片引脚采用对称式排布设计,引脚的宽度、间距完全符合行业通用的SMD封装尺寸规范,焊接时能够与PCB焊盘形成充分的浸润接触,保证焊接后的结构强度与电气连接可靠性,同时引脚的共面度控制在极小的公差范围内,避免SMT贴装时出现虚焊、立碑等工艺缺陷。从外形尺寸与安装边界来看,这款器件采用标准的方形贴片封装规格,整体封装厚度较薄,安装后在PCB板上的凸起高度极低,完全适配超薄型电子设备的内部空间要求,不会对设备的外壳装配、内部其他元件的排布造成干涉;封装顶部的透明透镜采用微磨砂面设计,既可以保证光线的透射率,又能对芯片发出的光线进行适度匀化,避免出现点状亮斑,让输出的光线更加柔和均匀,在近距离观察时不会产生刺眼的眩光问题。在实际设备选型应用中,这类贴片RGB发光二极管常被用于工控设备的操作面板状态指示,通过不同色彩对应设备的运行、待机、故障等不同工作状态,操作人员可以通过灯光色彩快速判断设备的运行情况;在消费电子领域,这类器件可用于键盘背光、小型数码产品的装饰灯效、充电状态指示等场景,凭借小尺寸、易贴装、色彩丰富的特性,能够适配各类紧凑结构的产品设计需求;在汽车电子领域,这类器件也可用于车内按键背光、车载小型指示灯模块,其贴片式结构的抗振动性能优于直插式器件,能够适应车载场景下的持续振动工况,保证长期使用的可靠性。设计这类三维模型时,需要重点还原封装的外形轮廓、引脚的尺寸与位置、透镜区域的结构特征,确保模型导入PCB结构设计软件后,能够准确匹配对应的封装焊盘尺寸,提前验证元件与周边结构件的安装间隙,避免实际生产时出现元件干涉、无法装配的问题,同时模型的细节还原也能为产品外观效果渲染提供准确的元件参考,让整机的数字样机效果更贴近实际成品状态。
