多规格小直径针织织机核心配件结构

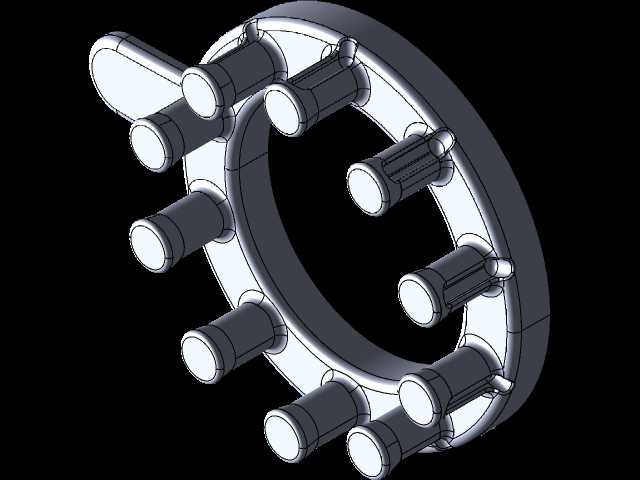

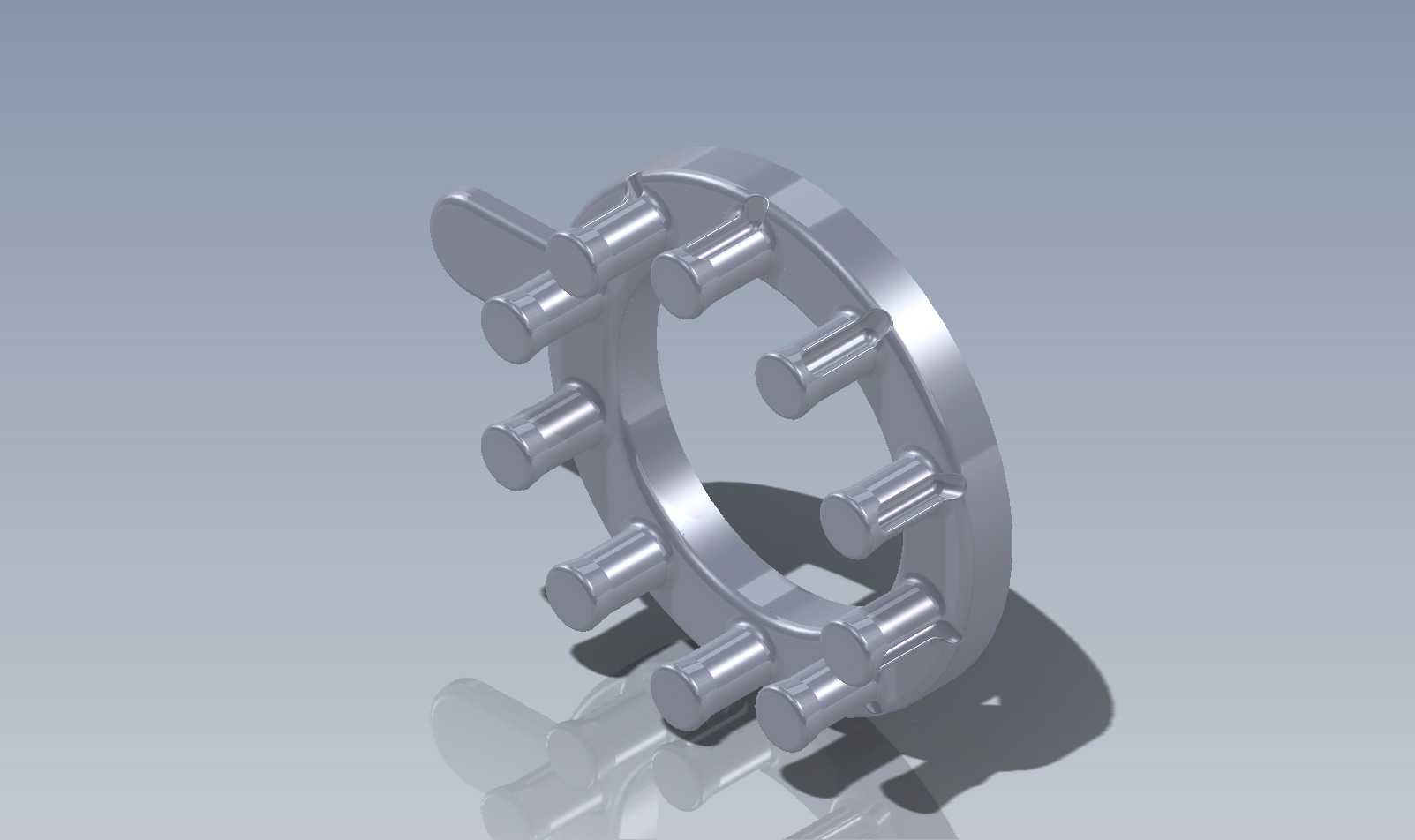

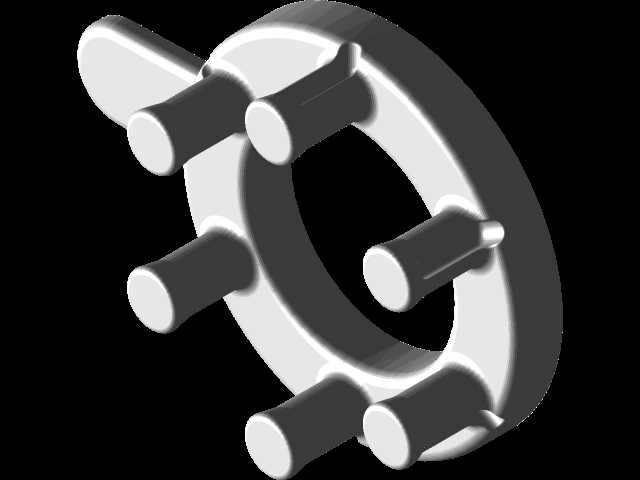

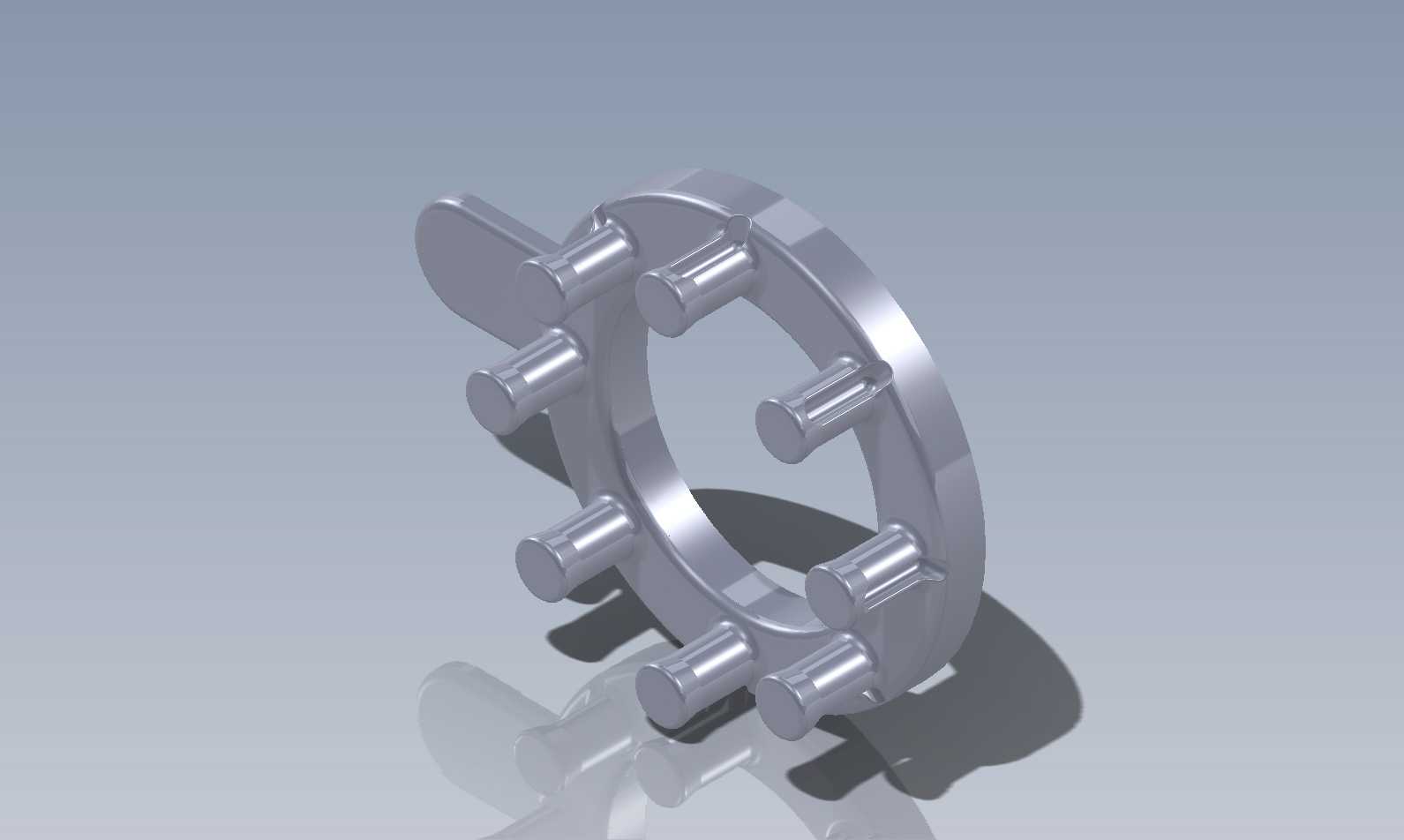

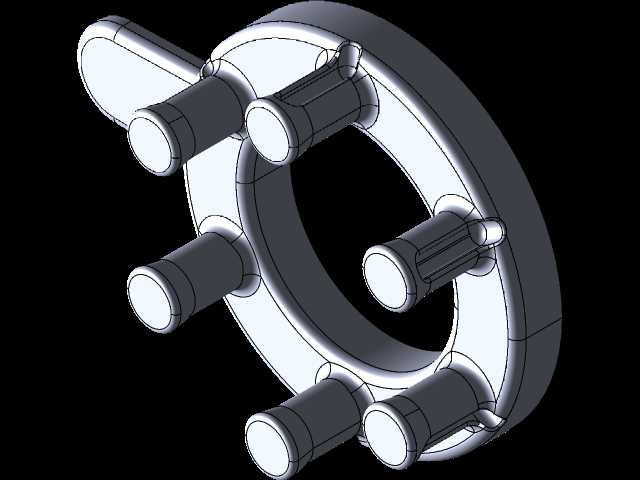

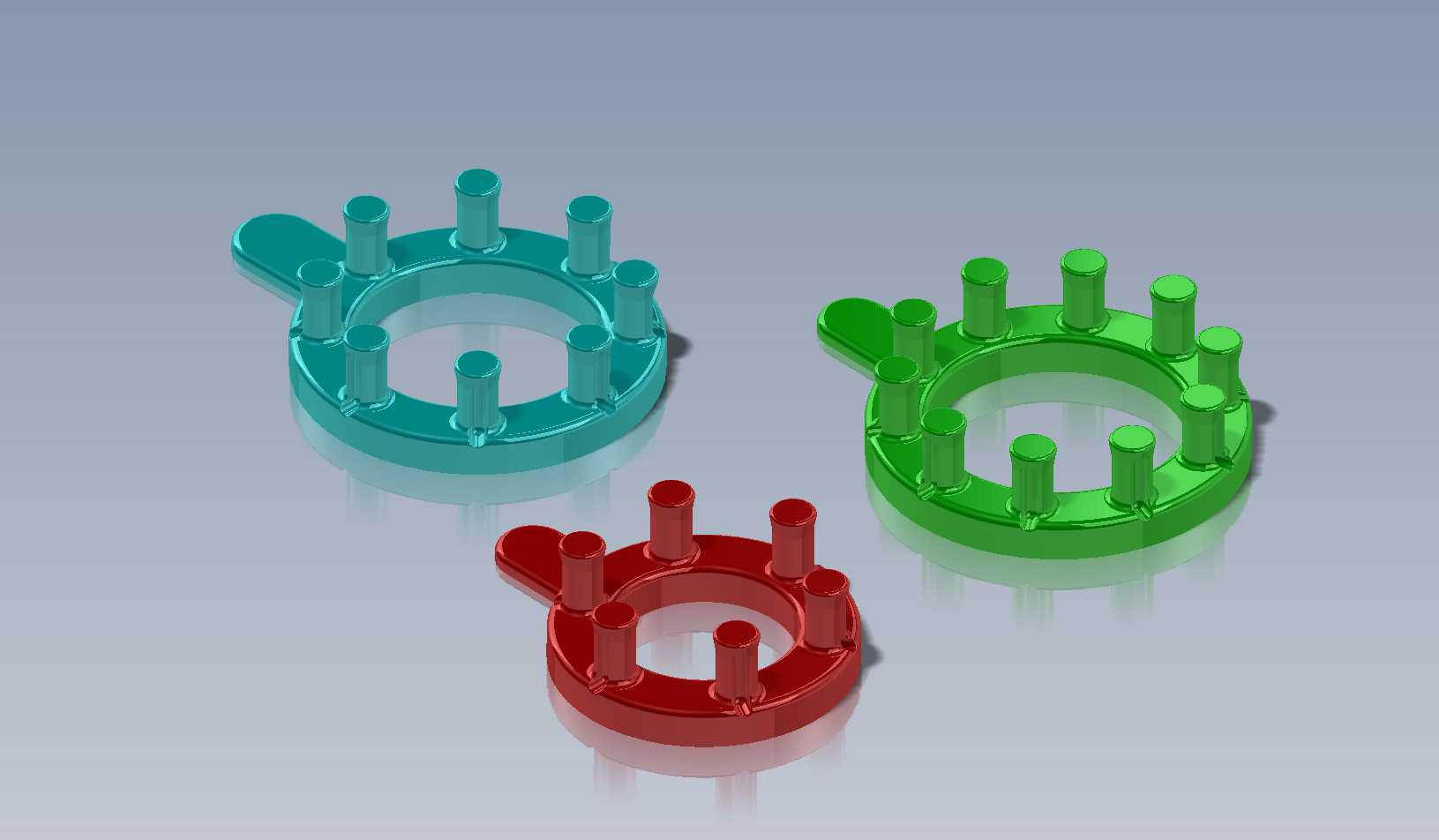

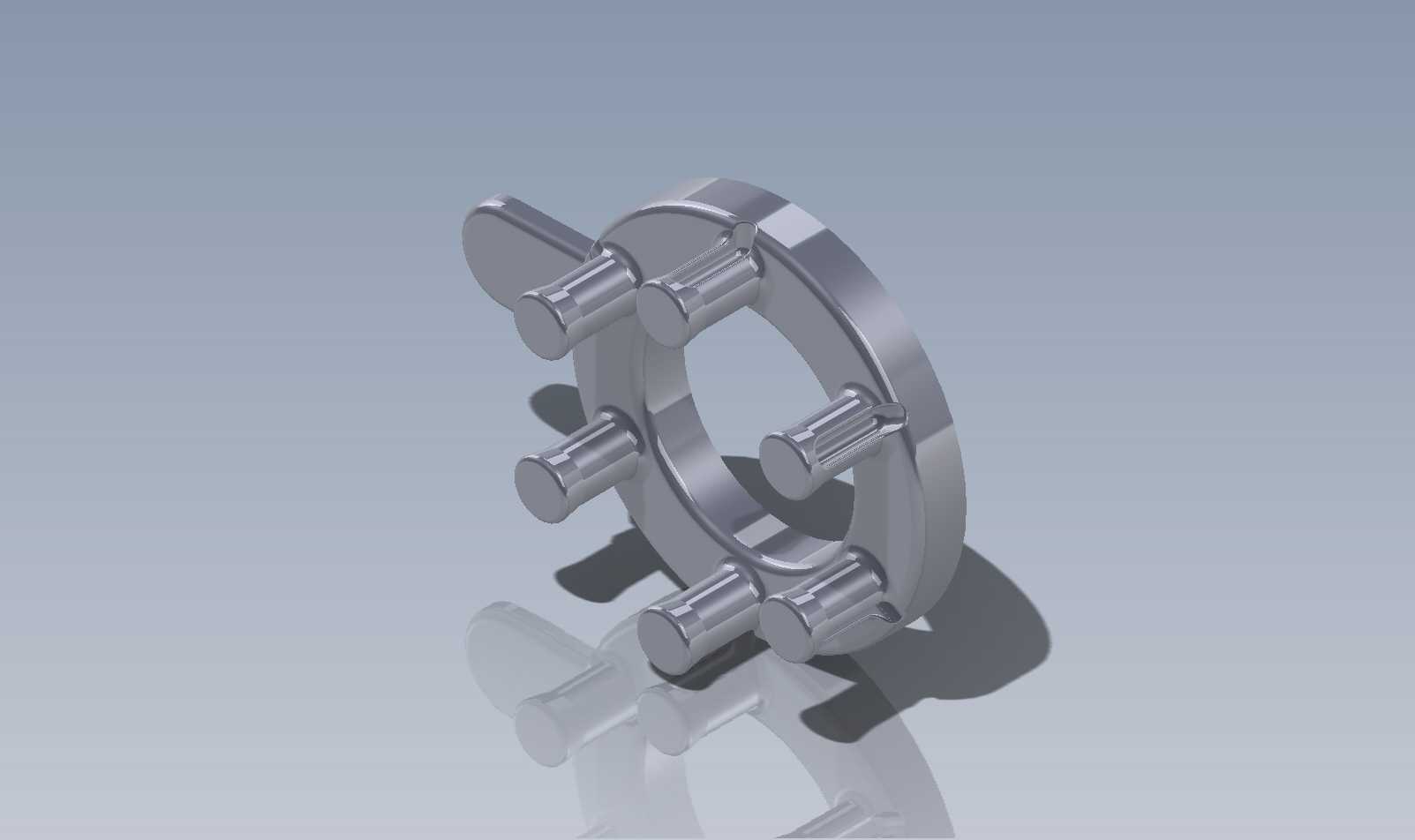

在针织类小口径织物生产场景里，这类环形织具是完成纱线成圈编织的核心执行部件，区别于大直径针织设备的成圈组件，它的适配场景集中在窄幅绳带、医用编织套管、小口径弹性织带、精密过滤针织筒这类产品的生产工位，安装在小型针织设备的成圈传动端，随主轴做定角度回转，配合织针完成纱线的喂入、成圈、脱圈整套编织动作。从结构设计逻辑来看，这款配件做了三种针数配置的差异化结构，分别对应6针、8针、10针的编织密度需求，不同针数的柱位沿环形基体做等角度圆周排布，保证每根织针的运动行程一致，避免编织过程中出现线圈大小不均、跳线、漏针的工艺问题。基体侧边延伸出的拨柄结构，是和设备传动销做配合的连接位，传动端的动力通过拨柄传递到整个环形配件，带动柱位上安装的织针按固定轨迹运动，拨柄的厚度和宽度做了等强度设计，既保证传动过程中不会因为反复受扭出现断裂，也不会因为结构冗余增加整个回转部件的转动惯量，降低设备主轴的负载。环形基体的内孔是安装定位的核心基准，内孔直径匹配设备的定位芯轴，装配后整个配件的径向跳动控制在极小范围内，保证各针位的工作位置精度，避免织针和设备上的导纱件、成圈件发生运动干涉。三种规格的配件销直径适配范围覆盖1.7/8英寸到2.1/8英寸的安装轴径，能适配市面上多数小型针织设备的安装工位，不需要额外做轴径改装就能直接替换使用。从结构细节来看，每个针位的柱体做了等直径设计，柱体高度统一，保证织针安装后各针的初始位置高度一致，编织过程中线圈的成圈高度统一，最终织出的织物密度均匀、表面平整。柱体和环形基体的连接位置做了圆角过渡，避免应力集中导致的柱体断裂，毕竟针织设备是连续高速运转的设备，配件长期受交变载荷，应力集中位置很容易在长期运行后出现疲劳断裂，圆角过渡的设计能大幅提升配件的使用寿命。环形基体的底面做了平面度处理，装配后和设备的安装台面完全贴合，不会出现倾斜导致的针位偏移，整个配件的外形轮廓做了倒钝处理，没有尖锐棱角，一方面避免安装过程中划伤操作人员，另一方面也不会勾刮经过的纱线，避免出现纱线断头影响生产效率。针对3D打印快速制作场景的适配，这款配件的结构没有复杂的内凹或者悬空结构，打印过程中不需要添加大量支撑，打印完成后只需要简单去除支撑毛刺就能直接使用，用实心填充打印的配件强度完全能满足小批量试生产的需求，不需要开模就能快速验证不同针数配置的编织效果，大幅缩短小口径针织产品的开发周期。在实际生产选型中，6针配置的配件适合编织粗纱线的厚壁织带或者大孔径编织套管，织出的织物孔隙大、拉伸弹性好；8针配置属于通用规格，适配多数常规线径的纱线，能兼顾织物密度和生产效率；10针配置适合编织细纱线的高密度薄壁织物，织出的产品表面细腻、孔隙小，适合做精密过滤或者医用类的针织产品。安装时只需要将内孔对准设备的定位芯轴推入，将侧边拨柄卡入传动销的卡槽内，锁紧轴向固定件就能完成安装，更换不同针数的配件只需要拆卸轴向固定件就能快速替换，不需要调整设备的其他传动参数，适配快速换产的生产需求。
