可3D打印齿轮传动解压吊坠结构

　　这款齿轮传动结构件最初的设计定位是随身解压把玩的小物件，同时兼顾挂饰的佩戴属性，整体采用封闭壳体包裹内部传动副的结构形式，顶部集成一体式挂环，可直接穿挂钥匙绳、挂绳作为吊坠或者钥匙配饰使用，日常携带过程中可通过拨动外露的齿轮端面实现内部齿轮组的啮合传动，通过齿轮啮合的阻尼手感实现指尖解压的使用需求。

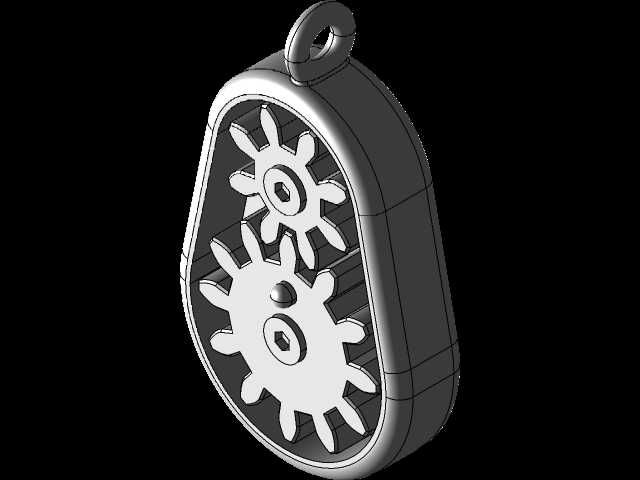

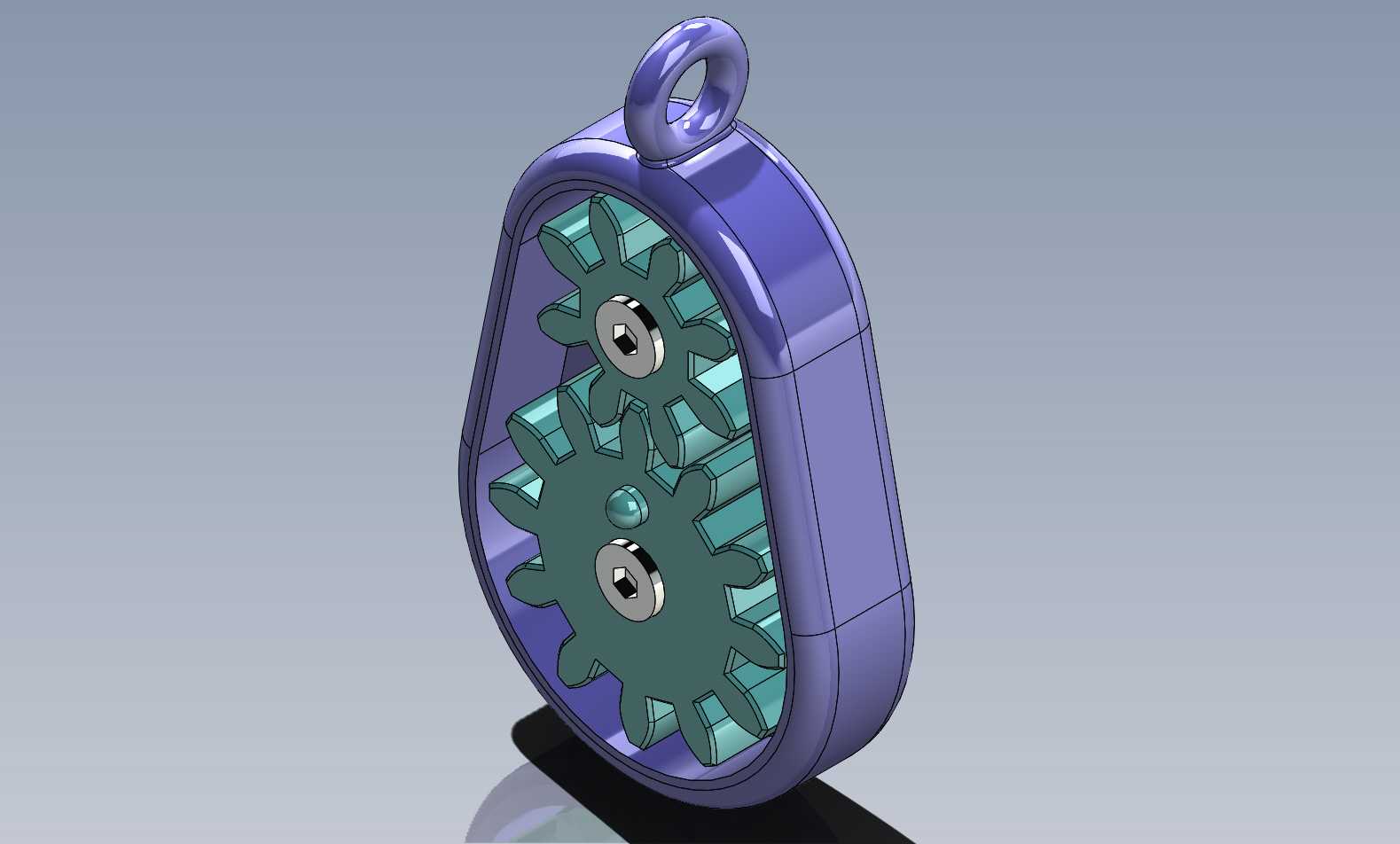

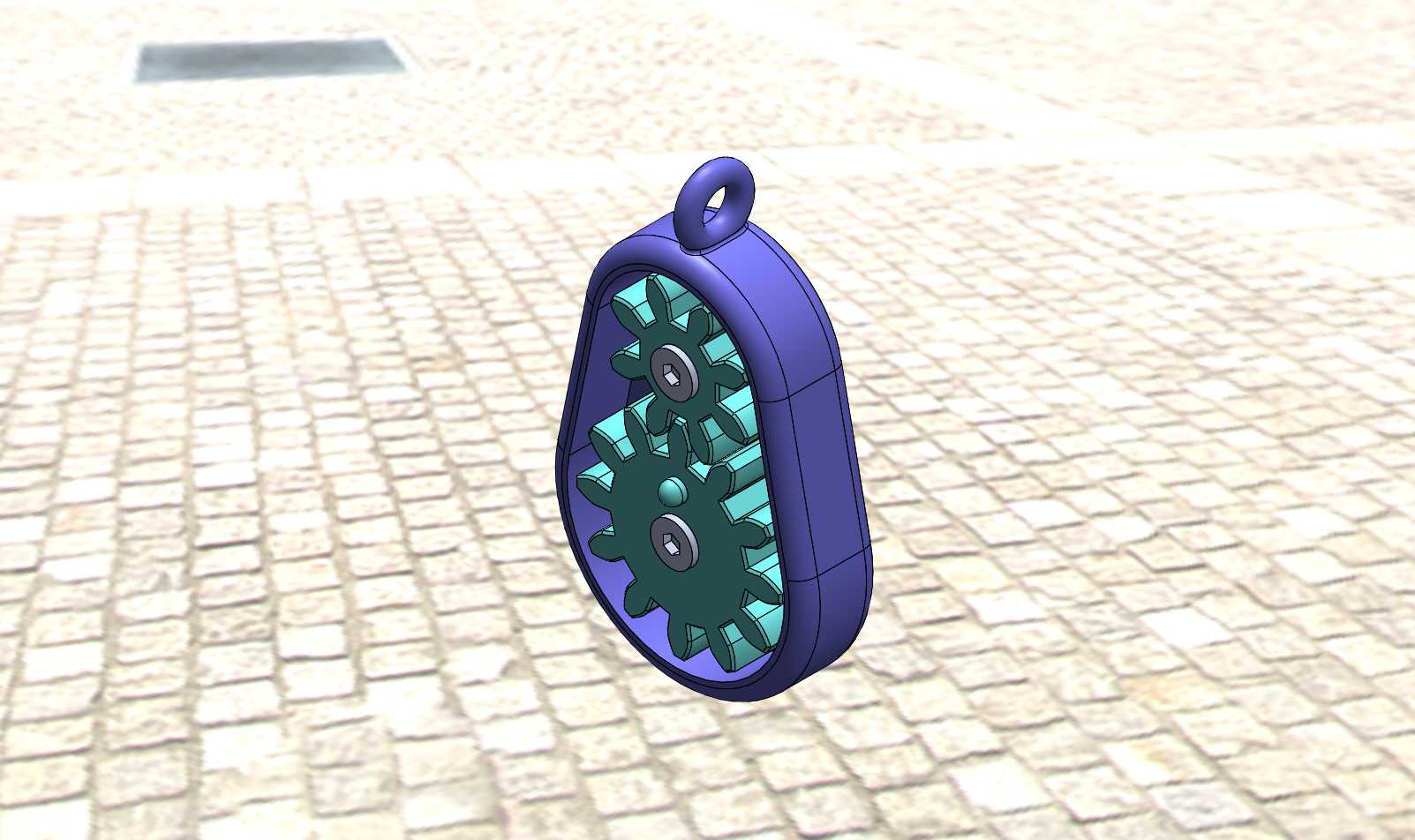

　　从结构设计逻辑来看，整体壳体采用上下对合的装配形式，内部容纳两个不同齿数的圆柱直齿轮，大齿轮齿数多于小齿轮，传动过程中形成固定的传动比，拨动任意一个齿轮即可带动另一个齿轮同步转动，齿轮的轴向定位依靠壳体内部的凸台轴实现，两个齿轮的中心轴位置在设计时严格按照标准圆柱直齿轮的中心距公式计算确定，保证齿侧间隙处于合理范围，既不会因为间隙过大出现传动晃量，也不会因为间隙过小导致转动卡滞。齿轮端面的固定件采用现成的标准紧固件实现轴向限位，避免齿轮转动过程中从壳体轴位脱出，同时紧固件的头部嵌入齿轮端面的沉孔内，不会突出齿轮表面影响外观与转动手感。

　　从应用场景拓展来看，该结构除了作为随身解压挂饰之外，也可作为机械原理教学的演示小教具，直观展示圆柱直齿轮的啮合传动过程，帮助初学者理解齿轮传动的基本原理、传动比与齿数的对应关系；同时因为整体结构支持3D打印制作，也可作为3D打印爱好者的入门练习模型，验证FDM打印工艺下薄壁壳体、小模数齿轮的打印精度与装配适配性，打印完成后仅需简单去除支撑、清理毛刺即可完成装配，不需要额外的复杂加工工序。

　　设计过程中针对3D打印的工艺特性做了专门的结构优化，所有棱边均做了R0.5以上的圆角过渡，避免打印过程中出现尖角翘曲的问题，壳体壁厚统一设置为1.5mm，既保证壳体的结构强度，不会因为日常把玩的捏压出现开裂，也不会因为壁厚过大导致打印耗材浪费、打印时间过长。内部齿轮的齿厚设置为4mm，模数选用0.8的小模数规格，保证轮齿有足够的结构强度，不会因为反复拨动出现断齿问题，同时齿顶与壳体内壁之间预留0.3mm的间隙，避免齿轮转动过程中齿顶与壳体内壁发生摩擦卡顿。

　　外形尺寸方面，整体轮廓为类水滴形的封闭结构，总长度控制在70mm以内，最大宽度38mm，整体厚度16mm，属于单手握持可完全包裹的尺寸范围，日常放在口袋里不会有明显的异物感，顶部挂环的内孔直径设置为5mm，可兼容市面上绝大多数的钥匙圈、挂绳的穿入需求，不需要额外加装连接配件。安装边界上，该结构不需要额外的固定安装位，作为随身挂饰使用时仅需通过顶部挂环与承载件连接即可，内部齿轮为活动传动件，没有固定的安装基准，装配时仅需将两个齿轮分别套入壳体对应的定位轴上，再扣合上下壳体即可完成整体装配，上下壳体的扣合面设计有定位止口，保证扣合后上下壳体不会出现错位偏移，可通过胶水粘接或者超声波焊接的方式实现上下壳体的永久固定，也可在止口位置设计小卡扣实现免胶可拆卸装配，方便后续清理内部灰尘或者更换损坏的齿轮零件。

　　从实际使用的手感优化角度，设计时特意调整了齿轮转动的阻尼感，齿轮轴与齿轮内孔之间预留0.1mm的配合间隙，既保证转动顺畅，又不会因为间隙过大出现松垮的晃动感，齿轮的端面与壳体内侧壁之间预留0.2mm的间隙，避免端面摩擦增大转动阻力，日常拨动时仅需要很小的力即可带动齿轮组连续转动，轮齿啮合的过程中会传递出清晰的齿轮传动触感，同时不会产生过大的噪音，适合在办公、通勤等场景下随手把玩，不会对周围人员造成干扰。
