焊接工位专用定位夹紧点焊夹具结构

在汽车零部件、五金薄板件的批量焊接生产线上，点焊工序的定位一致性直接决定了焊点位置精度、组焊件的形位公差，甚至会影响后续总成装配的匹配度，这套点焊夹具正是针对小型薄板类冲压件的电阻点焊工位开发的定位夹紧结构。从实际产线应用来看，这类夹具多安装在固定式点焊机的下电极工作平台上，也可适配悬挂式点焊枪的变位工作台，针对厚度0.8-2.5mm的低碳钢、镀锌板冲压小件做精准定位，避免焊接过程中工件移位导致的虚焊、焊穿、焊点偏移等常见焊接缺陷。

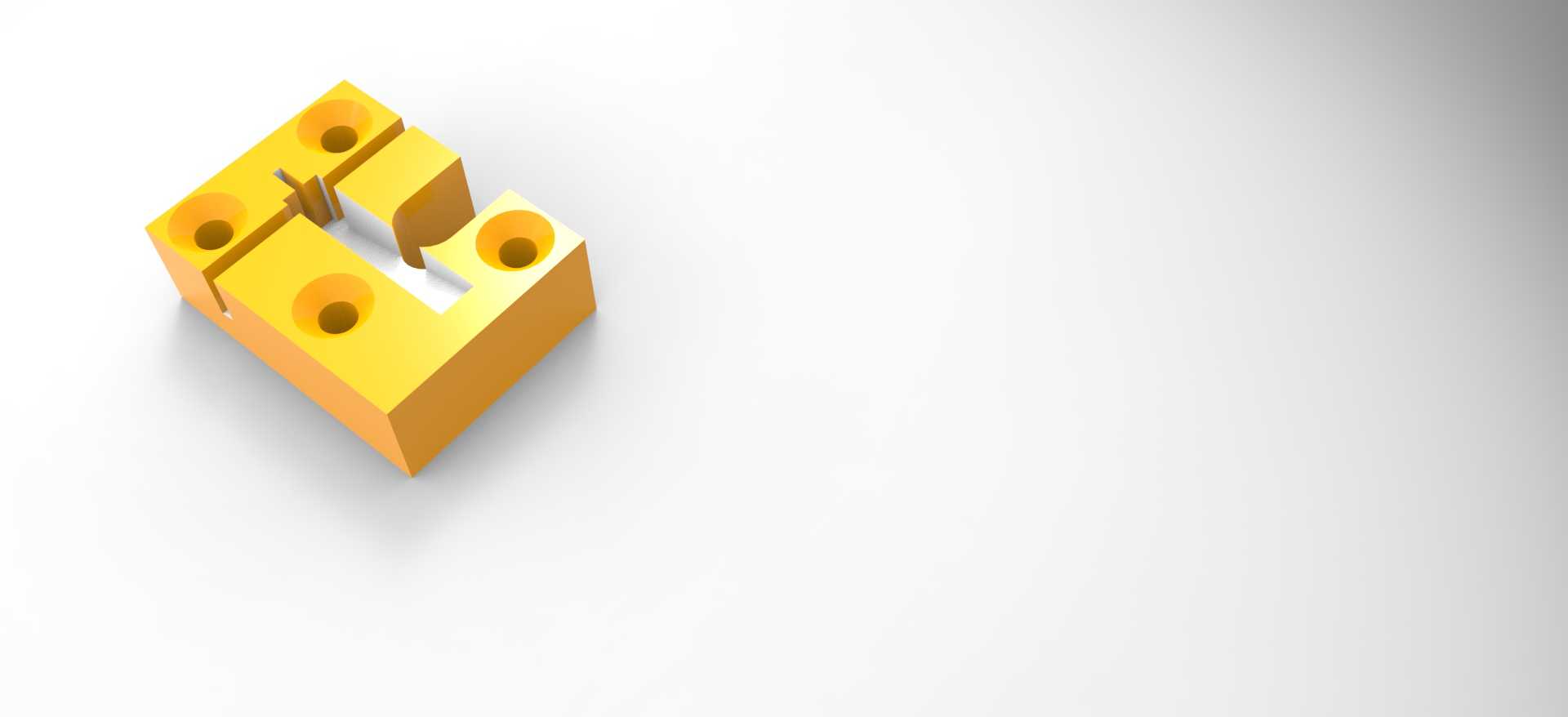

夹具主体采用高刚性的块状基体设计，基体上开设的中心通孔为安装定位孔，可直接通过螺栓穿过该孔将整个夹具锁固在焊机工作台的T型槽上，安装时无需额外做适配垫板，基体底部做了精磨处理，和工作台面的贴合平面度控制在0.02mm以内，保证夹具安装后不会因为焊接过程的振动出现偏移。基体上的多组台阶型定位槽，是根据待焊接工件的外形轮廓做的仿形设计，工件放入槽内后，X、Y两个方向的自由度被完全限制，不需要操作人员额外对齐位置，大幅降低上下料的对位时间，单工位上下料耗时可缩短40%左右，适配批量生产的节拍要求。

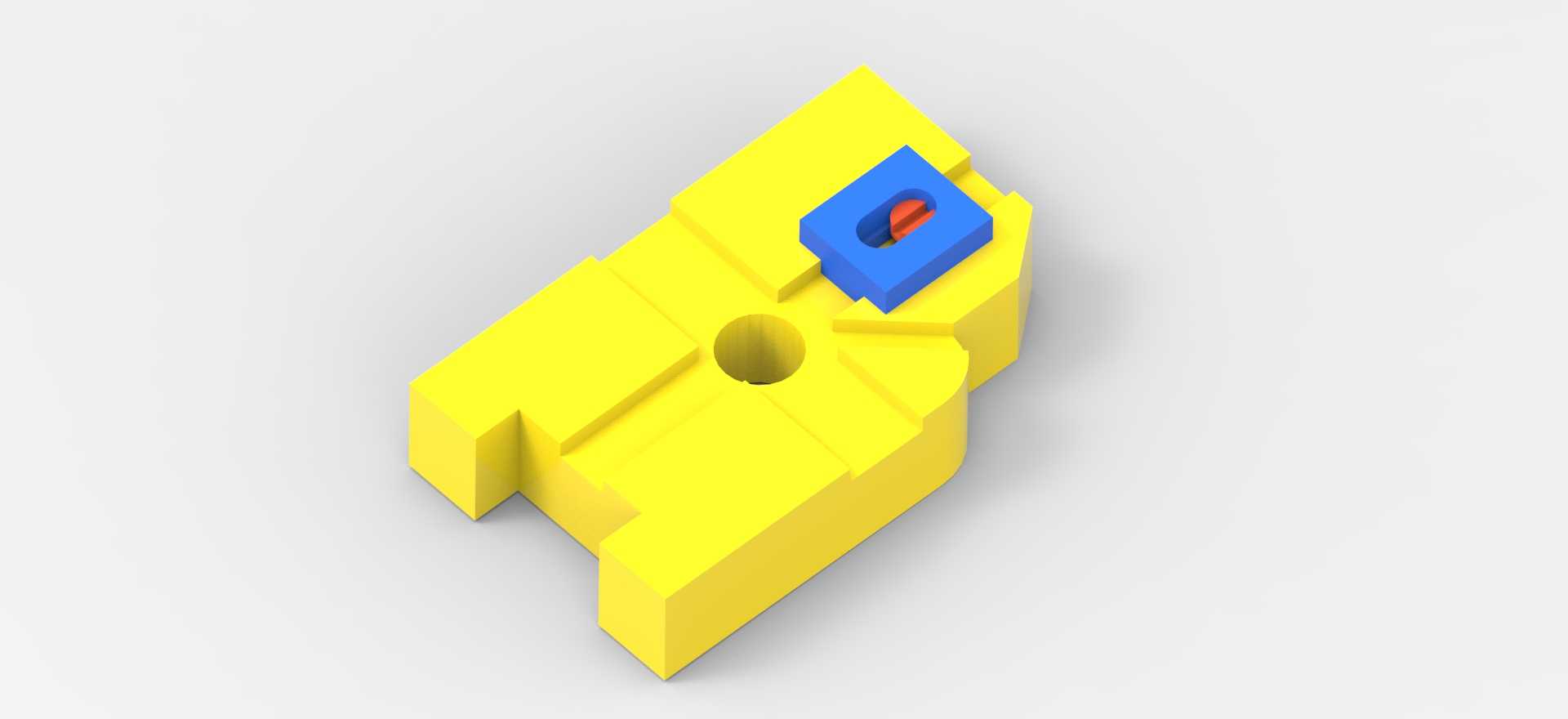

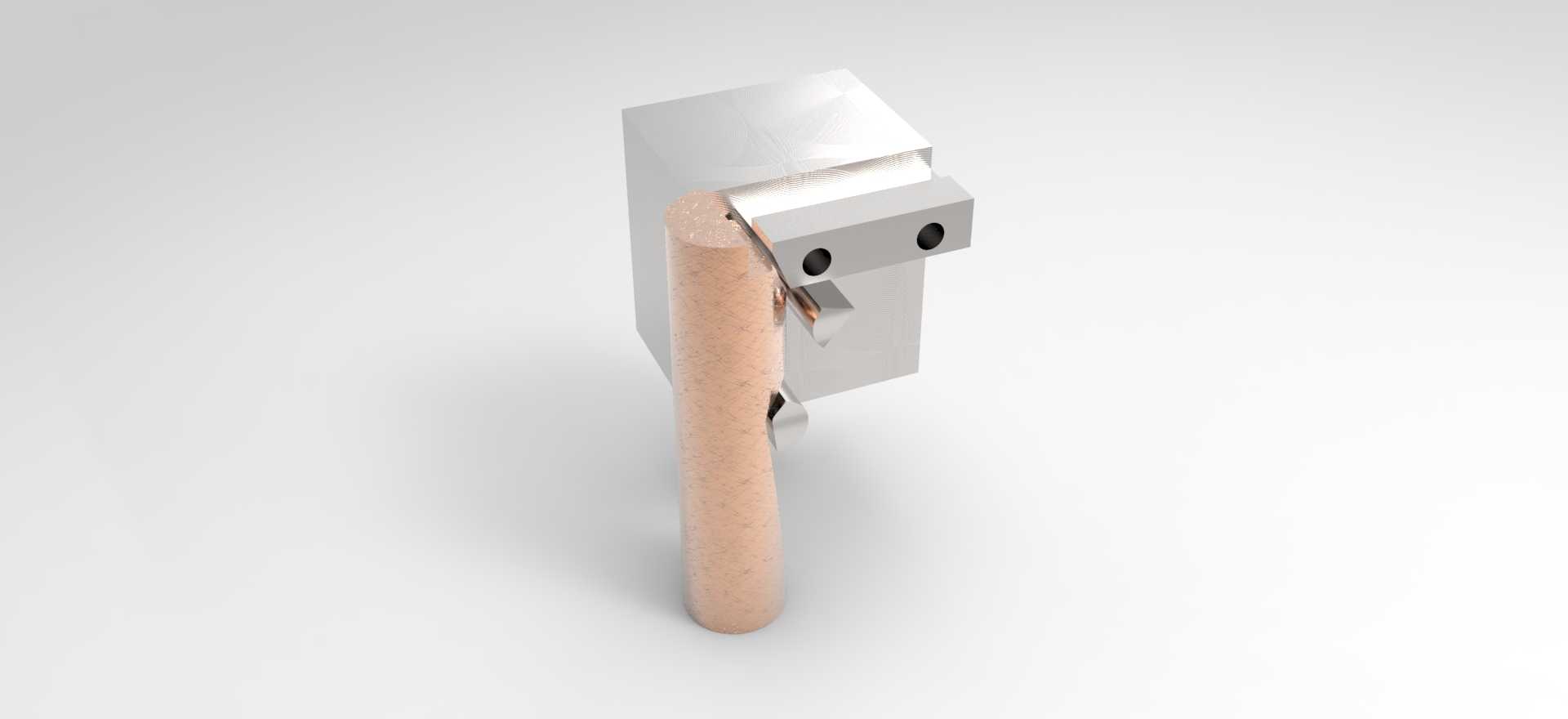

夹具上的蓝色组件为快压式夹紧模块，模块内部集成了弹簧顶紧结构，待焊接的两个叠层工件放入定位槽后，该夹紧块会自动压合在工件的非焊接区域，提供稳定的下压力，保证两个工件的叠合面间隙控制在0.1mm以内——这一点对于点焊质量至关重要，电阻点焊过程中如果工件叠合间隙过大，会导致焊接电流分流不足，焊点熔核无法有效形成，直接降低焊点的拉剪强度。夹紧模块上开设的长圆形槽为位置调节槽，可根据不同批次工件的尺寸公差，在小范围内调整夹紧点的位置，不需要重新加工整个基体，提升了夹具的适配柔性，可兼容3种以内外形近似、尺寸偏差在5mm范围内的同类型工件焊接。

设计这套夹具的时候，首先考虑的是焊接场景的特殊工况：点焊过程中会产生飞溅的焊渣，所以整个夹具的外露面都做了大斜角过渡，没有容易积存焊渣的窄缝、死角，日常维护只需要用压缩空气吹扫即可清理表面积存的焊渣，不会因为焊渣卡滞导致工件取放困难。其次是夹具的材质选择，基体部分采用45号钢调质处理，表面做发黑防锈处理，接触工件的定位面做了局部淬火，硬度达到HRC45-50，避免长期上下料摩擦导致定位面磨损，影响定位精度；夹紧模块部分因为需要频繁调整位置，采用了铝合金材质，重量更轻，操作人员调整的时候不需要借助工具即可手动移位锁紧，降低调整难度。

从安装边界来看，这套夹具的整体外轮廓尺寸控制在120mm*80mm*60mm以内，不会占用过多的焊机工作台空间，同一个工作台上可以并排安装2-3套同类型夹具，配合多工位旋转台可实现一人多机操作，进一步提升生产效率。夹具的夹紧力设置在150-200N区间，既可以保证工件焊接过程中不发生移位，又不会因为夹紧力过大导致薄型工件出现压痕、变形，尤其适配外观面要求较高的外露五金件焊接，不会在工件表面留下明显的夹装痕迹，减少后续打磨修整的工作量。

在实际使用过程中，这套夹具不需要外接气源、电源，属于纯机械手动式工装，维护成本极低，没有气动元件的密封件老化、气管漏气等常见故障，适合焊接车间多尘、多金属飞溅的恶劣工况长期使用。定位槽的设计特意避开了焊点的正下方位置，焊接电流不会通过夹具基体分流，既保证了焊接电流的稳定性，也避免了夹具本体被意外点焊损伤，延长了夹具的使用寿命。针对不同厚度的工件，只需要更换夹紧模块下方的调整垫片，即可快速适配不同的叠层工件厚度，换型时间不超过5分钟，完全满足中小批量多品种的焊接生产需求。
