台式套筒切割定位压紧工装结构

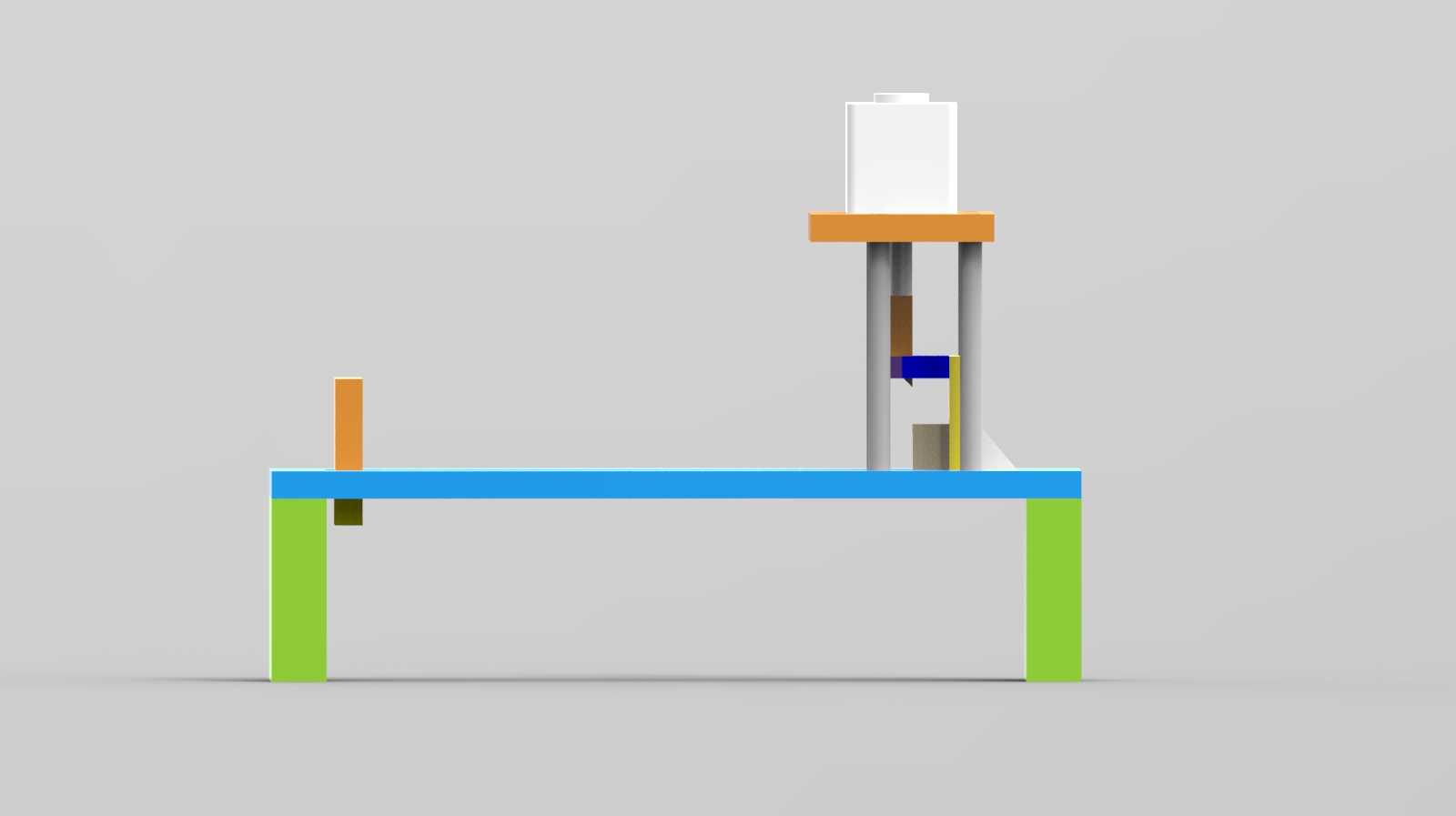

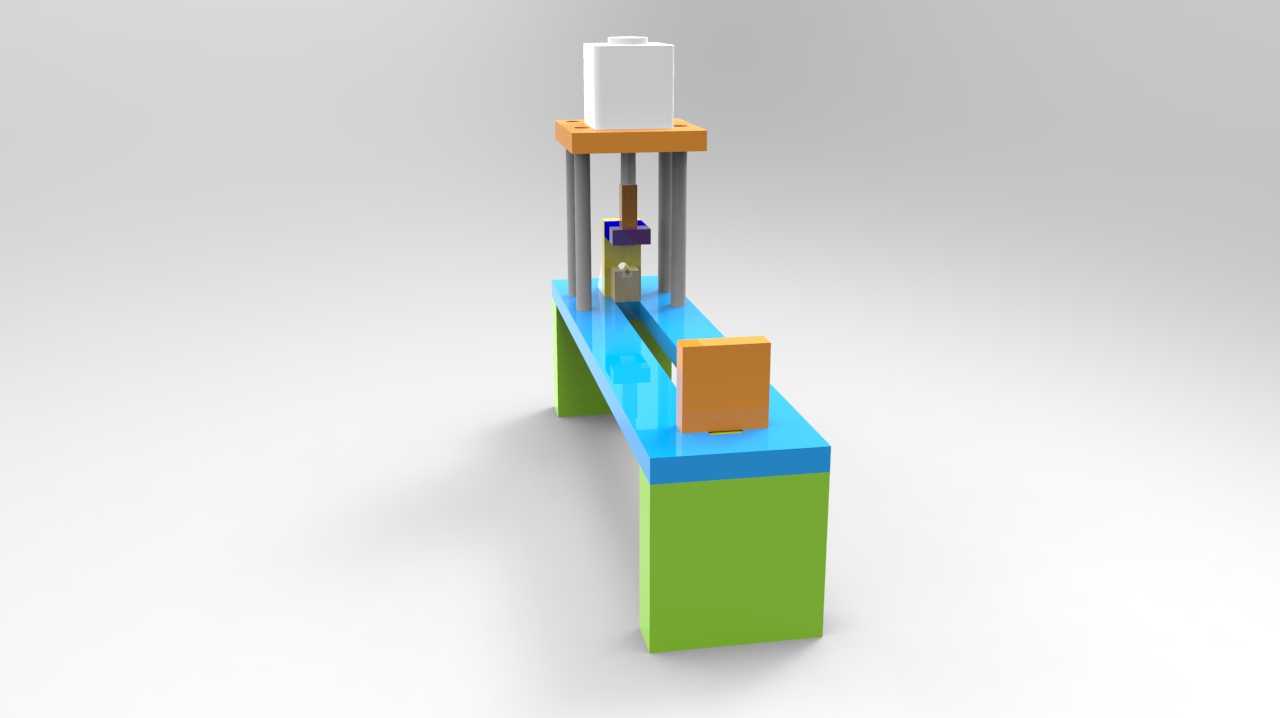

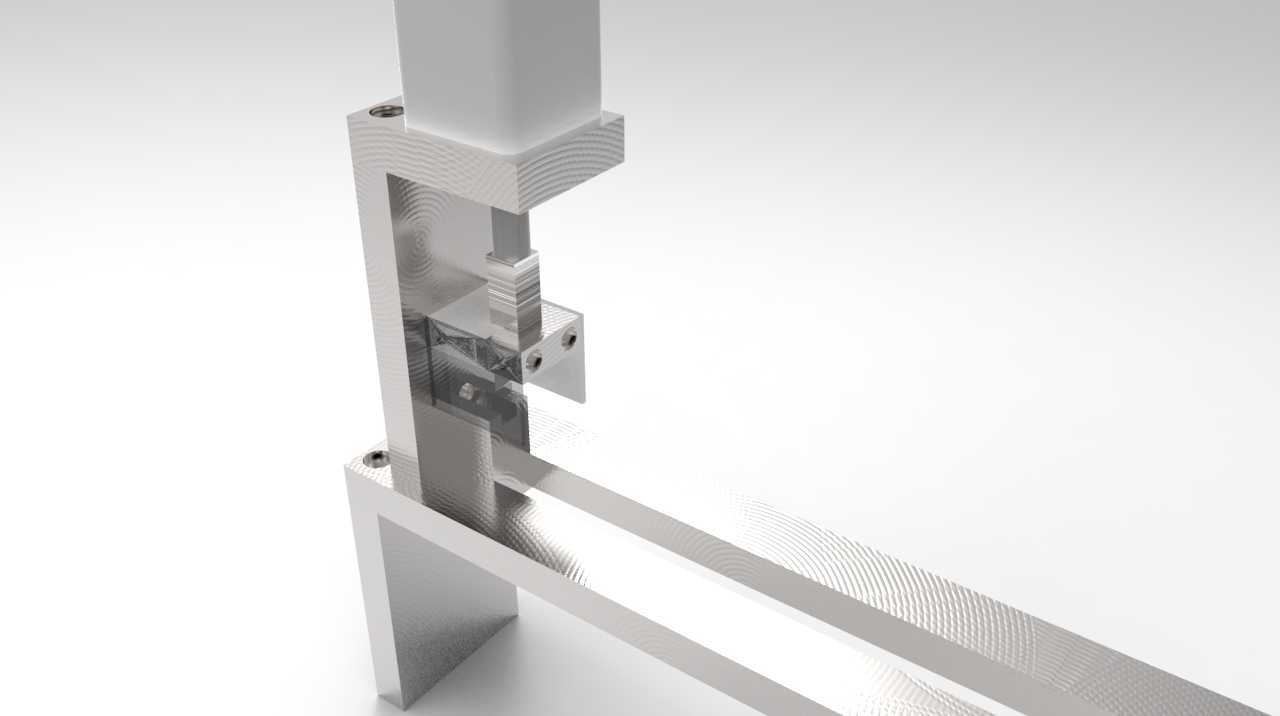

这套切割工装主要面向金属套筒类零件的定长切断工序，常见于五金加工车间、汽配零件生产班组的小批量套筒下料作业场景，适配薄壁金属套筒、硬质塑料套筒等不同材质的筒状工件切断定位，解决手工持料切割时切口歪斜、长度尺寸偏差大、作业过程中工件窜动的问题。整套工装采用立式压紧配合卧式台架的布局，底部支撑台架采用方管焊接框架结构，四根支腿直接落地放置，不需要额外打膨胀螺栓固定，可根据车间作业点位的调整灵活挪动位置，台架的工作台面采用平直钢板加工，平面度控制在0.1mm/m范围内，保证工件放置时的基准水平度，台架总高度控制在850mm，匹配普通操作人员站立作业的手肘高度，不需要弯腰或者抬臂操作，长时间作业的疲劳度更低。工装的核心压紧单元布置在台架中后段位置，采用立式导向柱结构搭配顶部驱动安装位，导向柱采用两根平行光轴设计，光轴表面做硬铬镀层处理，降低滑套上下移动的摩擦阻力，滑套与光轴的配合间隙控制在0.05mm以内，保证压头下行过程中不会出现偏摆，压头的工作面开有V型定位槽，槽面粘贴防滑橡胶垫，既可以适配不同直径的套筒工件外圆定位，又能避免压紧力过大在工件表面留下压痕，顶部的驱动安装位预留了标准气缸、手动压杆两种驱动元件的安装孔位，用户可以根据现场的气源条件选择气动压紧或者手动压紧的模式，不需要额外改动安装板结构。台架的左侧设置了可调式长度定位挡块，挡块通过T型螺栓固定在工作台面的T型槽内，可以沿着工件送料方向前后滑动调整位置，挡块的定位面与切割锯片的平面保持垂直，垂直度公差控制在0.08mm以内，调整到目标切割长度后锁紧T型螺栓即可，重复定位精度可以控制在0.2mm以内，满足一般套筒类零件的下料长度公差要求。切割作业的避让位开设在压紧单元的正前方，预留的锯片走刀缝隙宽度为5mm，适配普通手持式切割锯、小型台式砂轮锯的锯片厚度，走刀缝隙的两侧设置有工件支撑托条，托条的上平面与工作台面齐平，避免套筒工件在切割位置出现悬空变形，尤其是薄壁套筒切割时，托条可以抵消锯片的径向切削力，防止切口位置出现瘪塌变形。整套工装的结构没有复杂的传动部件，日常维护只需要定期给导向光轴涂抹润滑脂、检查压紧橡胶垫的磨损情况即可，易损件更换不需要专用工具，班组操作人员即可完成维护作业。设计过程中特意将所有的棱角位置做了R3圆角处理，避免操作人员上下料时被锐边划伤，压紧单元的下行行程设置了机械限位块，防止压头下行超出行程压坏工作台面，同时限位块的位置可以根据不同直径的套筒工件做上下调整，保证压头接触工件时的压紧力处于合理区间，不会出现压力过大压变形薄壁工件，或是压力过小导致工件切割时窜动的问题。台架的支腿底部预留了脚轮安装孔位，如果需要频繁在不同工位间转移工装，可以加装四个带刹车的万向脚轮，移动到目标位置后踩下刹车即可固定位置，不需要额外吊装搬运。这套工装的结构设计充分考虑了小批量加工场景的通用性，不需要针对单一规格的套筒定制专属夹具，通过调整定位挡块位置、更换不同V型槽尺寸的压头，即可适配直径10mm到60mm区间的各类筒状工件切割作业，相比专用的全自动切管机，这套工装的投入成本更低，占用车间面积更小，对于多品种小批量的套筒加工场景适配性更强，同时相比完全手工持料切割的作业方式，这套工装的定位精度更高，作业过程中操作人员的手部不需要靠近锯片切割位置，作业安全性也有明显提升。
