齿轮箱盖加工检测专用工装夹具

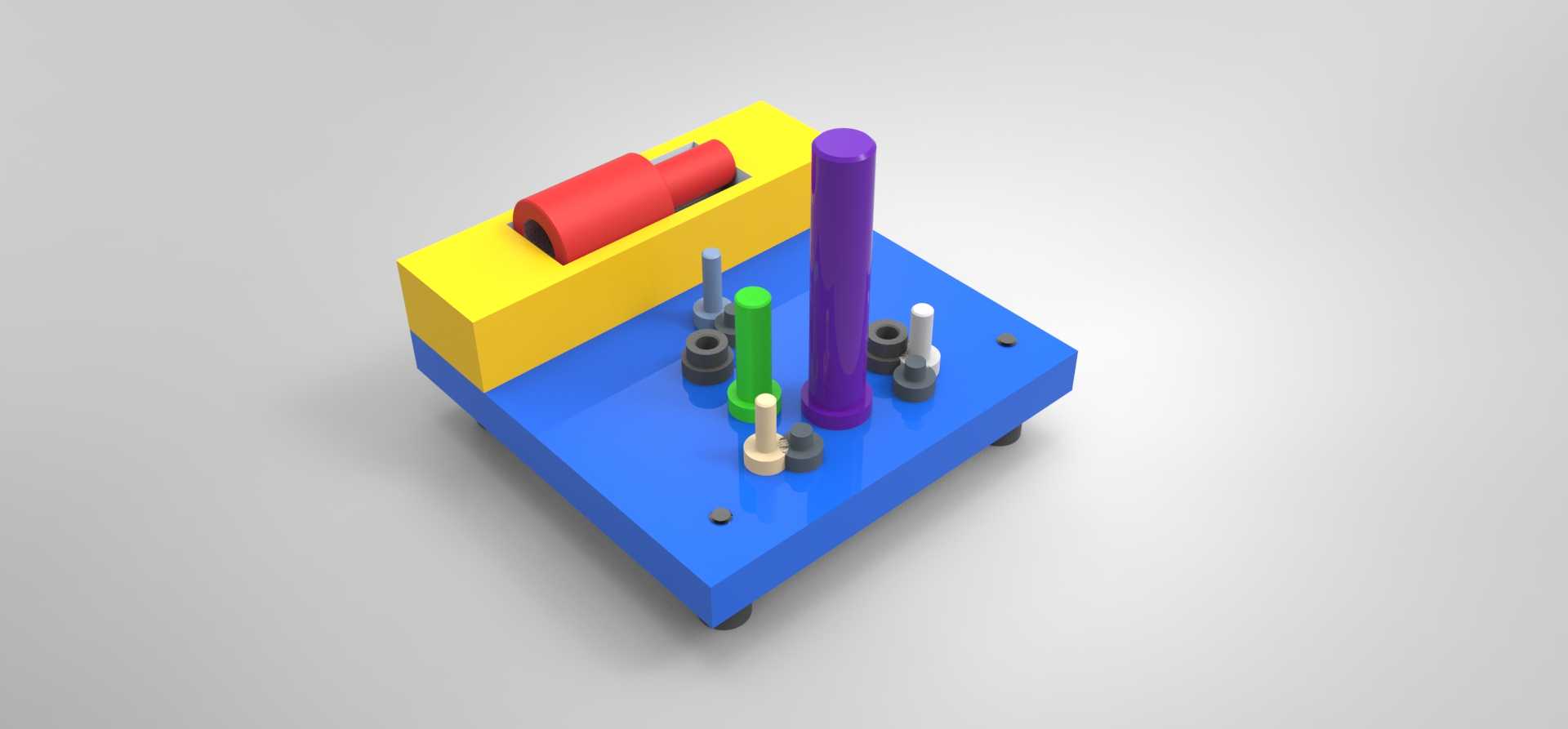

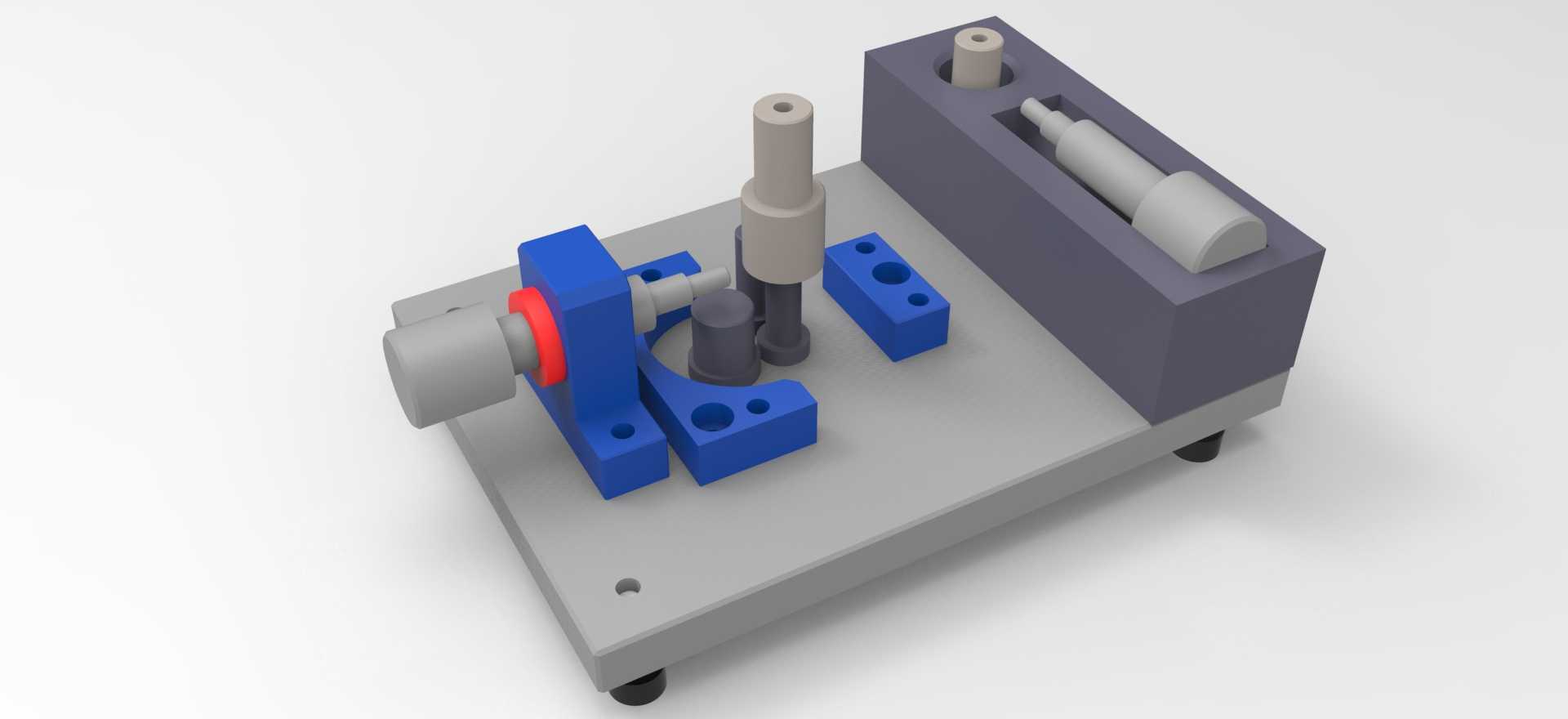

在齿轮箱零部件的批量机加工生产环节，箱盖作为密封、支撑内部传动组件的核心零件，其安装孔位同轴度、结合面平面度、定位销孔位置度的精度直接决定后续齿轮啮合间隙、传动噪音与整机密封性能，传统人工手持百分表配合划线平台的检测方式，不仅装夹找正耗时久，不同操作人员的检测数据离散度大，很难适配流水线节拍下的过程检验需求，这套齿轮箱盖专用检具正是针对这类场景开发的工位级检测工装。整套工装以灰铸铁研磨平台作为安装基座，基座底面设置三个可调防震垫铁，可直接放置在车间检验台或生产线旁的工序检验工位，无需额外打地脚固定，基座台面的平面度公差控制在0.02mm以内，为所有定位、检测组件提供统一的安装基准。针对齿轮箱盖的结构特点，工装采用两销一面的核心定位逻辑：两个蓝色定位支座通过内六角螺栓固定在基座对应位置，支座上的定位销与齿轮箱盖本体的两个工艺基准孔间隙配合，配合公差控制在H7/g6区间，既保证工件装拆顺畅，又能限制X、Y方向的平移与转动自由度；轴向定位组件设置在工装左侧，带红色缓冲套的顶紧轴可沿轴向滑移，待工件落位后旋转尾部的滚花旋钮即可将工件轻压在定位面上，避免检测过程中工件窜动，红色缓冲套采用聚氨酯材质，硬度控制在邵氏60度，顶紧时不会在工件已加工表面留下压痕。工装右侧设置的深灰色块体是多参数集成检测座，内部预置了三个可更换的检测导套，分别对应齿轮箱盖上的输入轴孔、输出轴孔、透气塞安装孔的位置度检测，检测时只需将对应规格的标准检测销沿导套插入，若检测销能顺利穿过工件对应孔位，即证明该孔位的位置度符合图纸要求，无需反复调整百分表架读取数值，单工件检测耗时可控制在30秒以内，适配中小批量生产的全检需求。立置在工装中部的阶梯式检测柱，用于检测齿轮箱盖结合面到轴承安装孔端面的高度尺寸，柱身刻有一圈公差带标记线，检测时观察工件对应端面是否落在标记线区间内，即可快速判断尺寸是否合格，省去了游标卡尺反复测量的步骤。整套工装的所有定位、检测组件均采用模块化设计，定位支座、检测导套、顶紧组件都通过螺栓与基座连接，当后续齿轮箱盖产品迭代、孔位尺寸调整时，只需更换对应位置的定位销、检测导套即可快速适配，无需重新制作整套工装基座，大幅压缩了工装改造成本与交付周期。在实际产线应用中，这类专用检具通常布置在数控加工中心的下料工位旁，操作人员完成箱盖的铣面、镗孔工序后，可直接将工件取下装到工装上完成关键尺寸的快速筛查，避免不合格品流入下一道装配工序，相比传统的三坐标抽检方式，虽然检测精度略低于实验室级测量设备，但胜在检测效率高、操作门槛低，无需专业计量人员操作，一线生产员工经过10分钟培训即可独立完成检测操作，能有效覆盖生产过程中的绝大部分尺寸公差检测需求。工装的所有活动配合面均做了淬火处理，表面硬度达到HRC45-50，长期反复使用不会出现磨损导致的定位偏差，日常维护只需每周在滑移导杆表面涂抹少量锂基脂即可，无复杂的保养要求，非常适合车间多班次连续生产的使用场景。
