精密运动文登夹持定位工装结构

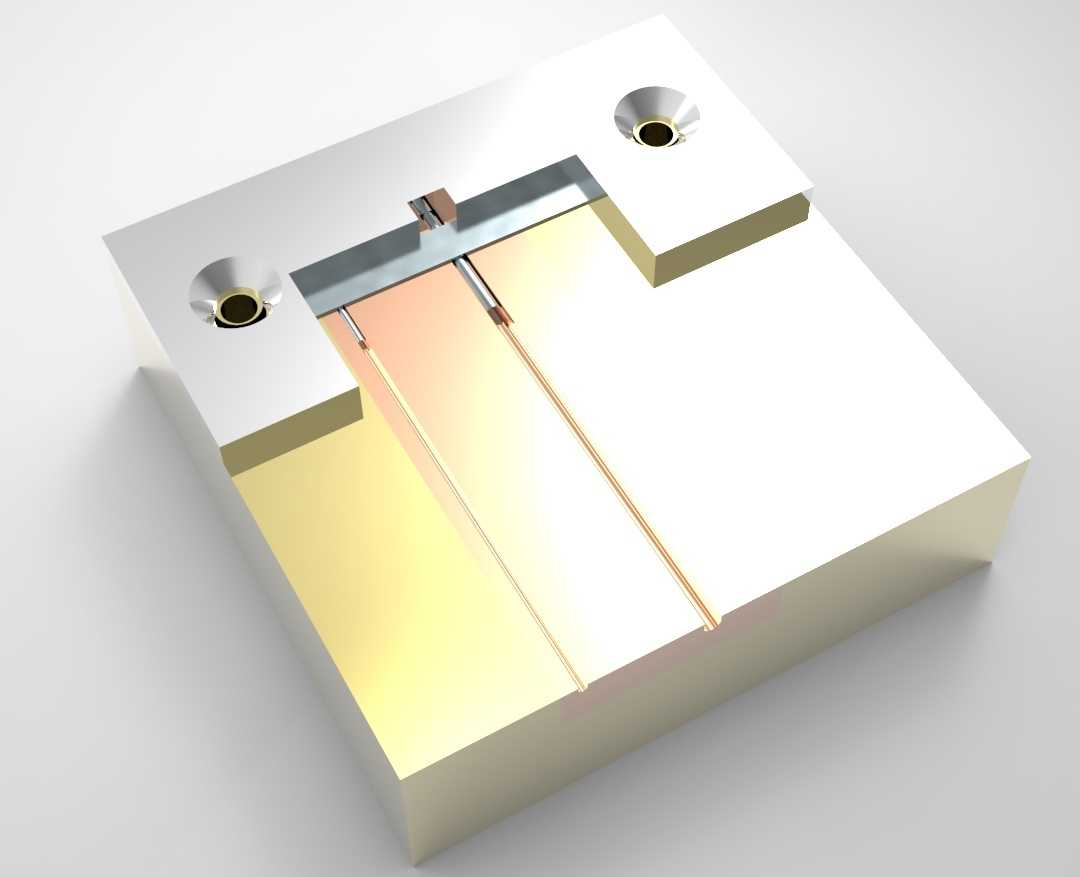

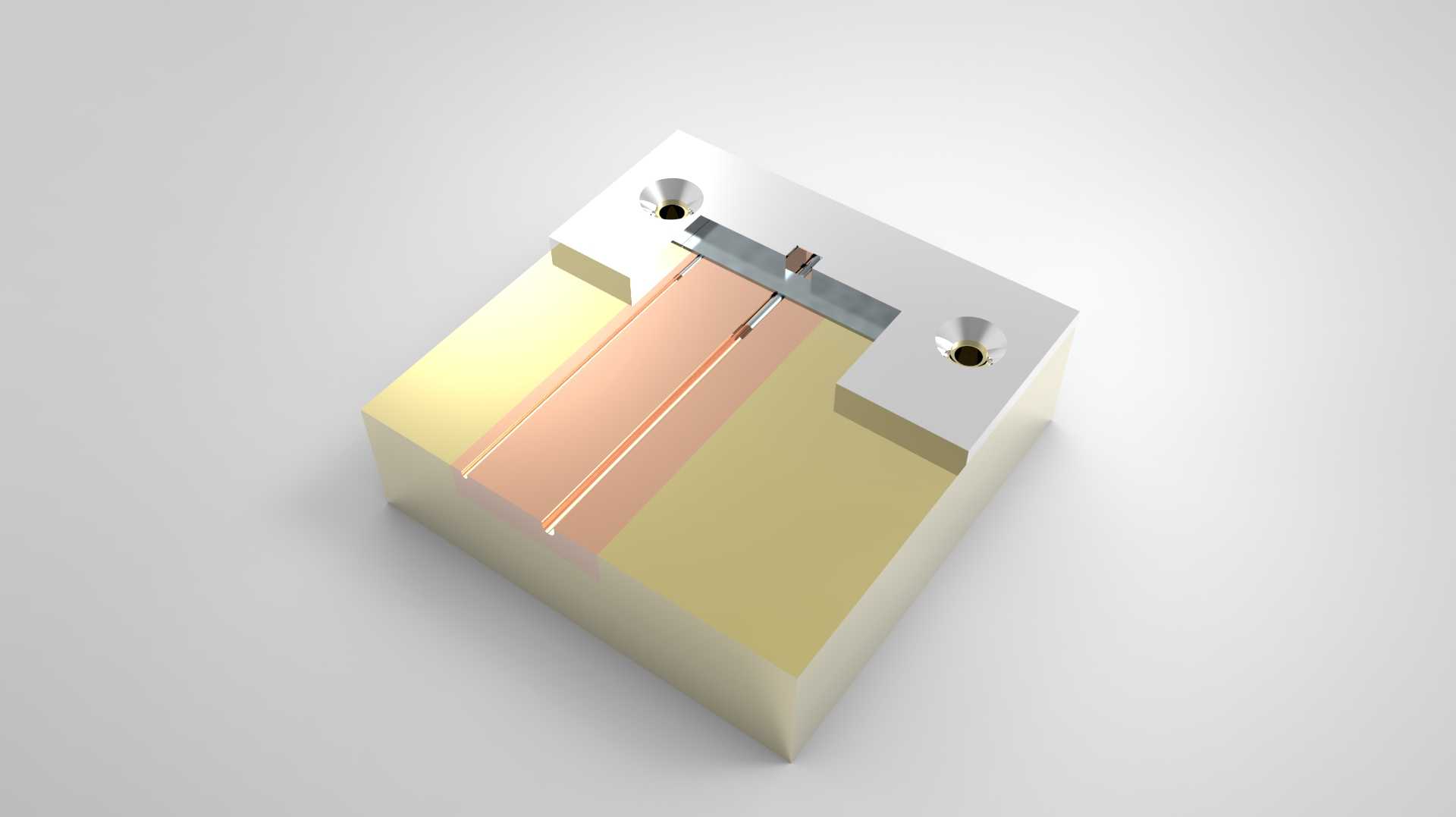

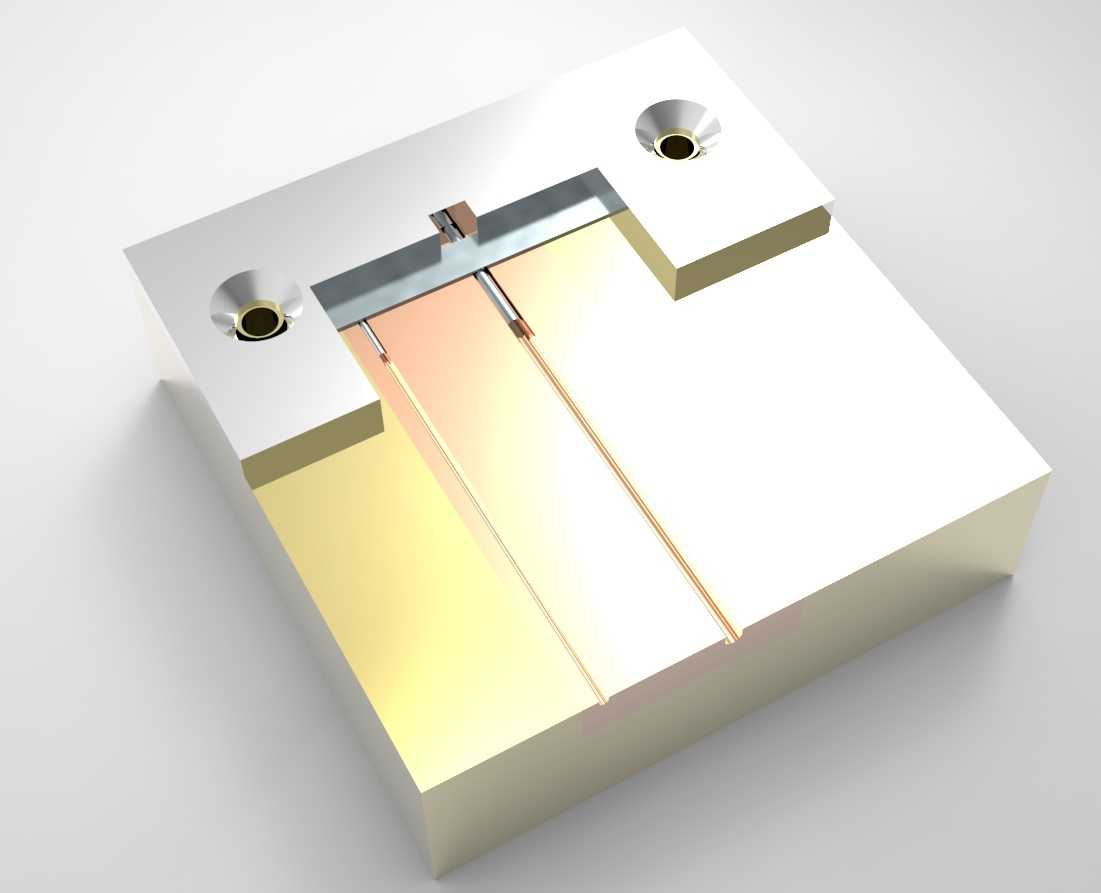

在精密零部件加工、微小尺寸工件装配以及自动化产线上下料工位中，这类夹持结构的应用场景覆盖了从精密机加工序的工件固定，到自动化检测工位的工件定位，再到微组装工序的工件夹持等多个环节，尤其适配对装夹定位精度、夹持稳定性有较高要求的作业场景，比如薄壁铜质工件的精密切削加工、微型导电排的装配定位等工况，能有效避免装夹过程中工件出现位移、形变，保障后续工序的加工或装配精度。从实际用途来看，该夹持结构主要承担工件的精准定位与稳定夹持功能，区别于通用平口钳的大行程大夹持力设计，这款结构更偏向小尺寸、高精度工件的装夹需求，针对的是厚度较薄、材质偏软、装夹面精度要求高的工件，装夹过程中可通过调整夹持块的进给量控制夹持力，避免软质工件被夹伤变形，同时两侧的定位基准块采用硬质合金或淬硬钢材质，长期使用不会出现基准面磨损塌陷的问题，能长期保持定位精度的一致性。从功能特性上看，该结构采用分体式模块化设计，主体基座为整体式方块结构，提供稳定的安装基准，两侧的固定定位块通过内六角螺钉锁紧在基座上，形成两个垂直方向的定位基准面，中间的滑动夹持块可沿基座上的导向槽做直线往复运动，实现对工件的夹紧与松开动作，夹持块与工件接触的面做了精细的平面度处理，和工件表面的贴合度高，夹持时不会出现点接触导致的工件压痕或局部应力集中。导向槽的设计采用了矩形导轨结构，配合间隙控制在0.01mm以内，保证夹持块滑动过程中不会出现偏摆，夹持力的作用线始终垂直于工件的装夹面，避免装夹时工件出现翘起偏移。设计思路上，这款夹持结构优先考虑了装夹精度的保持性与操作的便捷性，整体没有采用复杂的液压或气动驱动结构，适配手动装夹的小批量精密加工场景，也可根据需求加装驱动组件适配自动化产线。基座的整体方块结构一方面方便直接固定在机床工作台或者治具安装板上，两个安装沉孔的位置做了对称设计，安装时不需要额外找正方向，降低安装调试的时间成本；另一方面整体式基座的刚性更好，装夹工件后进行切削加工时，不会因为基座的振动导致工件出现振纹，保障加工表面质量。夹持块采用和基座不同的材质，接触工件的部分选用铜质或软质合金材料，避免刮伤工件表面，而滑动部分则采用淬硬钢材，提升滑动配合面的耐磨性能，延长结构的使用寿命。外形尺寸与安装边界方面，该夹持结构整体为方正的块体结构，长宽高尺寸适配常规小型精密机床的工作台安装空间，安装沉孔的孔距符合通用治具安装的孔位标准，可直接替换同规格的其他小型夹持工装，不需要对安装台面做额外的打孔改造。结构的最大夹持行程根据中间导向槽的长度设定，可覆盖一定尺寸范围内的工件装夹需求，不需要频繁更换夹持块就能适配多种相近尺寸的工件，提升工装的通用性能。夹持块的顶部预留了驱动接口，既可以使用扳手手动拧紧锁紧螺钉实现夹持，也可以外接小型气缸或电动推杆实现自动夹持，拓展了工装的适用场景。在实际使用过程中，这类夹持结构的定位基准面和夹持面的平行度、垂直度公差都控制在微米级，装夹重复定位精度可控制在0.005mm以内，完全满足精密加工、精密检测工序对装夹精度的要求。结构上没有多余的突出部件，整体轮廓规整，不会和加工刀具、检测探头发生运动干涉，在狭小的作业空间内也能顺利完成装夹操作。排屑槽的设计也做了充分考虑，基座上夹持区域的两侧预留了微小的排屑缝隙，加工过程中产生的切屑不会堆积在定位基准面和工件之间，避免切屑垫起工件导致定位失准，日常清理维护也十分便捷，只需要使用气枪吹扫就能将缝隙内的切屑清理干净，不需要拆解整个工装。
