适配1.75mm灯丝的线轴收纳盒结构

　　在桌面级FDM3D打印的日常作业场景里，1.75mm规格打印耗材的收纳与顺畅送料一直是影响打印稳定性的细节环节，不少从业者会遇到线材散卷、积灰受潮、送料过程中线材打结卡滞的问题，这款线轴收纳结构正是针对这类实际作业痛点设计的。从实际使用场景来看，它既可以直接放置在打印设备旁的工作台面作为独立耗材架使用，也可以通过预留的安装位固定在打印机型材框架上，适配多数常见的桌面级FDM机型的安装空间，不会和打印机的挤出机构、运动轴系产生运动干涉。

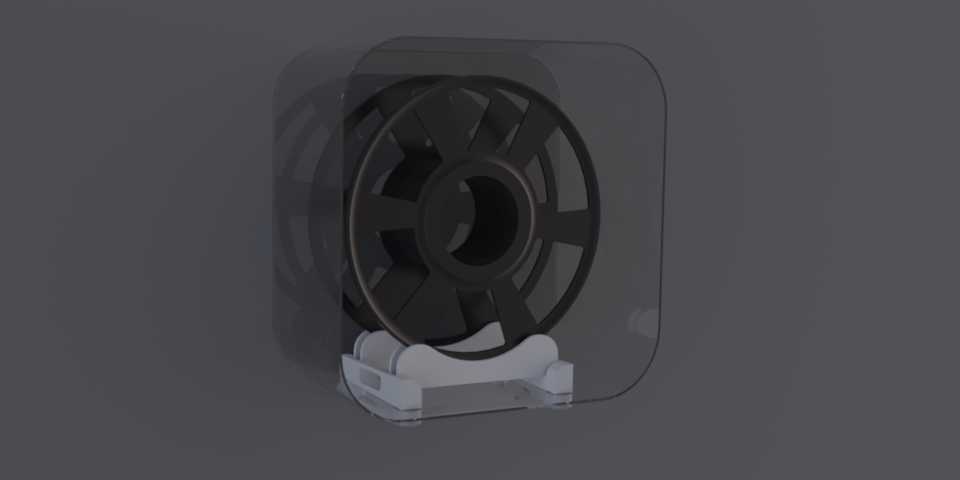

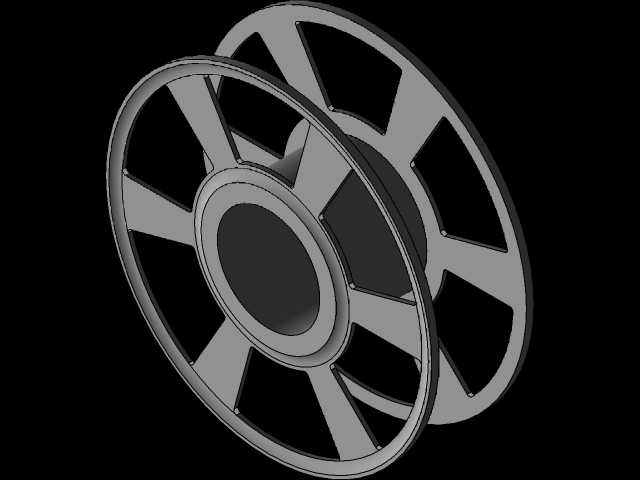

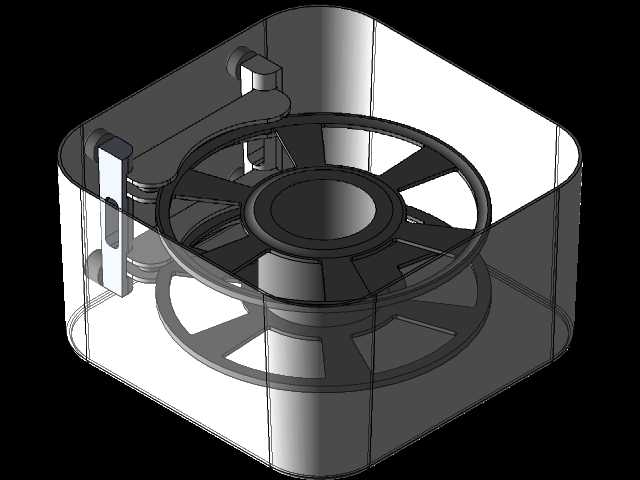

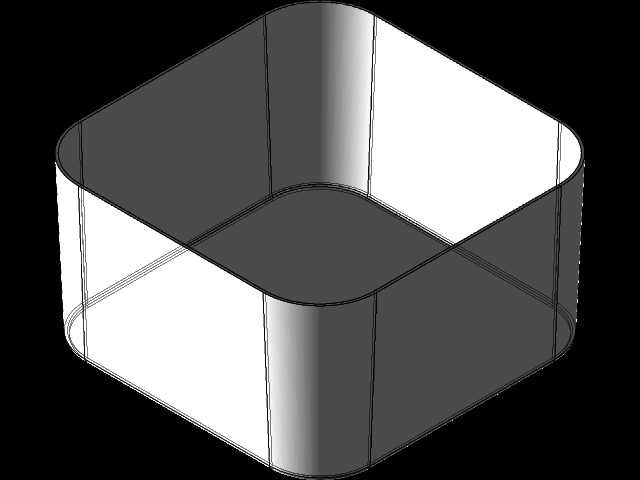

　　整个结构以方形塑料盒体作为主体承载基础，盒体的核心作用是容纳整卷1.75mm打印耗材线轴，封闭的盒体结构能够减少环境中浮尘落在耗材表面，也能在一定程度上降低环境湿度对易吸湿耗材（比如尼龙、PETG类耗材）的影响，避免耗材因受潮出现打印时起泡、出丝不均的问题。盒体上的出线孔位置没有做固定死的标准化设计，而是预留了可根据实际使用需求调整孔位的结构基础，使用者可以根据自己设备的挤出机进料方向、线轴放置的高度位置，灵活加工出线孔的位置与孔径，保证线材从盒体引出到挤出机的路径尽量顺滑，减少线材送进过程中的阻力，避免送料齿轮过度磨损线材表面造成断料。

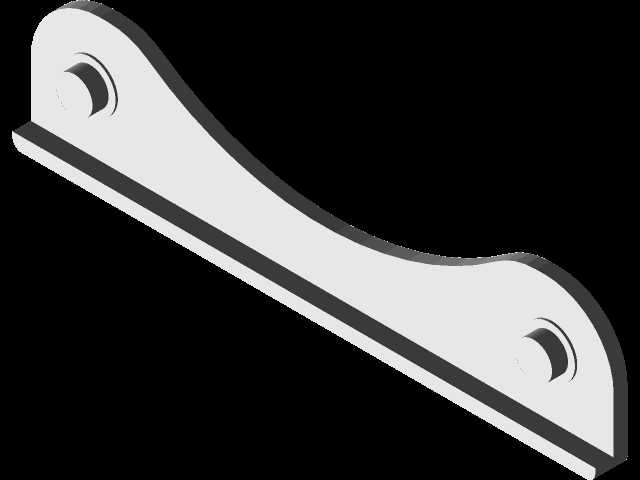

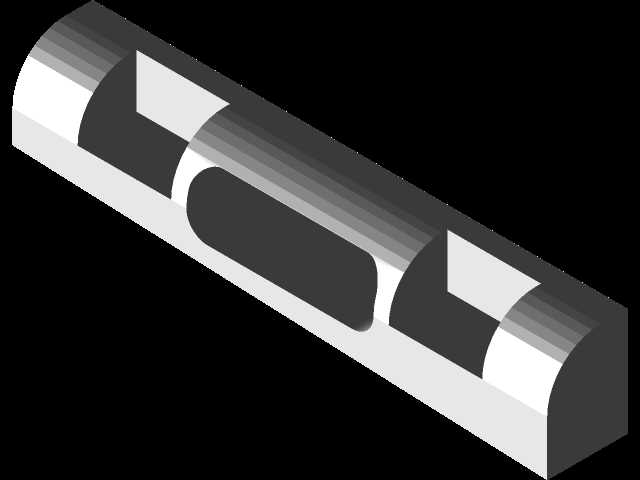

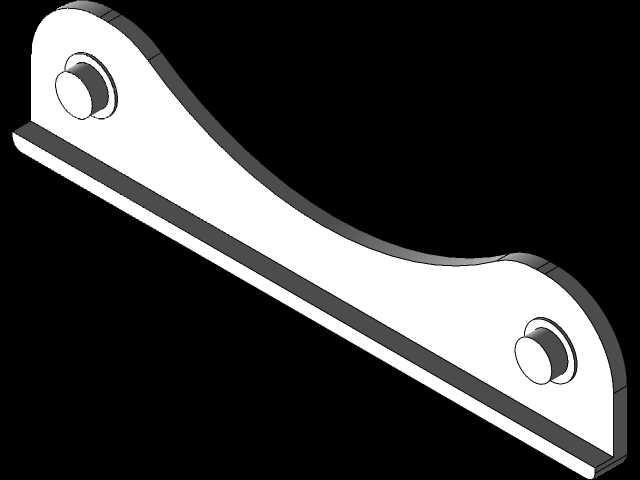

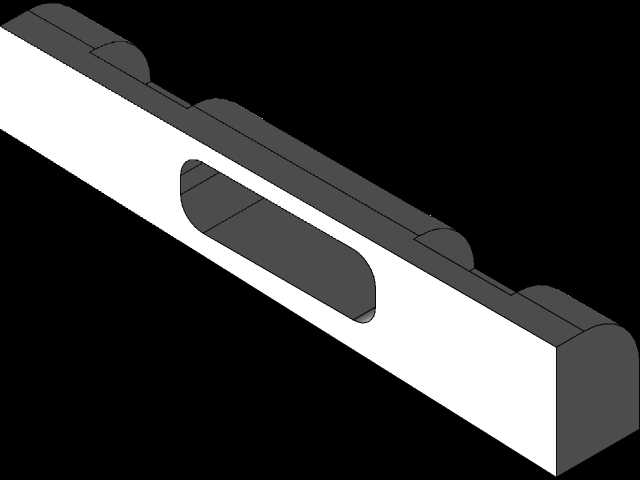

　　线轴的支撑部分采用了分体式的支腿结构，支腿与盒体的连接没有采用一体化的塑料卡扣设计，而是选用螺纹嵌件作为连接紧固件，这种设计的优势在于长期使用后如果支腿出现磨损、或者需要适配不同宽度规格的线轴时，可以快速拆卸更换支腿部件，不需要整体更换整个盒体，降低后期维护的成本。支撑座的弧度做了适配常规线轴内孔尺寸的匹配设计，线轴放置在支撑座上时转动阻尼适中，既不会因为阻尼过小导致线轴惯性转动造成线材松垮打结，也不会因为阻尼过大增加送料阻力，造成挤出机步进电机负载过大出现失步、欠挤出的问题。

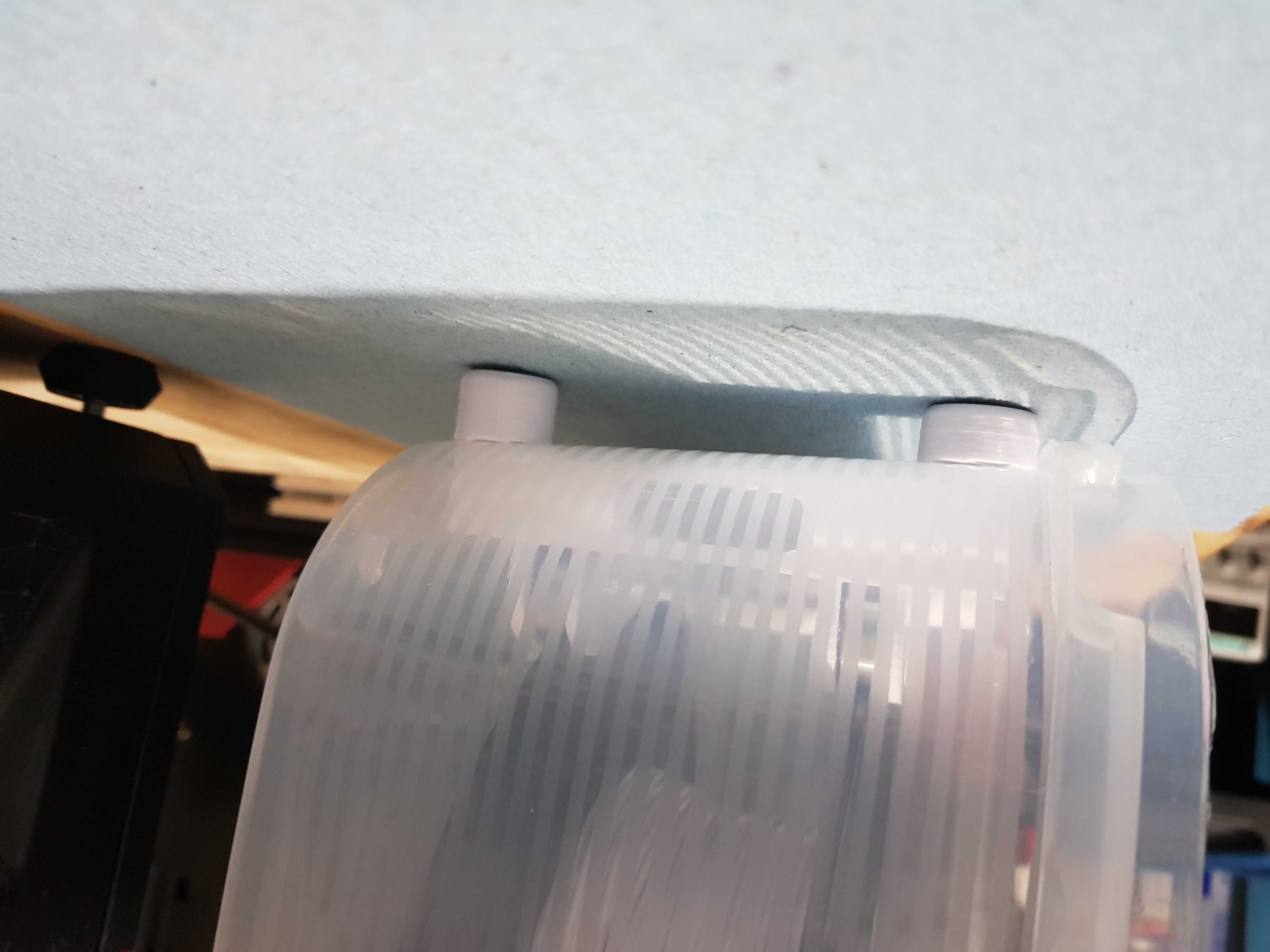

　　从安装边界来看，整个盒体的外形尺寸控制在常规桌面打印耗材的收纳适配范围内，方形的结构在工作台面放置时稳定性更好，不会因为设备运行的振动出现滑移倾倒的情况；如果采用壁挂或者型材固定的安装方式，盒体背部预留的平整安装面可以适配常见的铝型材螺母、自攻螺丝等固定件，安装时不需要额外做复杂的结构改造。出线口的边缘做了圆角过渡处理，避免线材长期往复抽送过程中被锐边刮削产生碎屑，这些碎屑如果进入挤出机流道，很容易造成喷嘴堵塞，这个细节设计能有效降低这类故障的发生概率。

　　在实际的结构设计逻辑里，没有追求过多复杂的异形结构，所有的结构特征都围绕耗材收纳、顺畅送料、易加工易装配这几个核心需求展开，盒体的壁厚设置兼顾了结构强度与3D打印制作的成本，不会因为壁厚过大造成打印耗时过长、材料浪费，也不会因为壁厚过薄导致盒体承重后出现变形，无法稳定支撑整卷耗材的重量。支撑座与盒体底部的连接位置做了加强筋处理，整卷1kg装的1.75mm耗材放置上去时，支撑结构不会出现下弯变形，长期使用也不会出现结构疲劳开裂的问题。

　　不同于市面上常见的开放式线轴架，这种带盒体的收纳结构在多耗材切换的作业场景下优势更明显，暂时不用的耗材可以直接封闭存放在盒内，不需要反复拆装线轴做密封处理，取用的时候只需要打开盒盖把线材头引出即可，能有效减少耗材暴露在空气中的时间，延长耗材的存放周期。支腿的高度设计也预留了足够的手指操作空间，更换线轴的时候不需要借助额外工具，徒手就可以完成线轴的取放操作，日常使用的便利性更强。
