涂装线预涂锌磷化清洗槽体结构

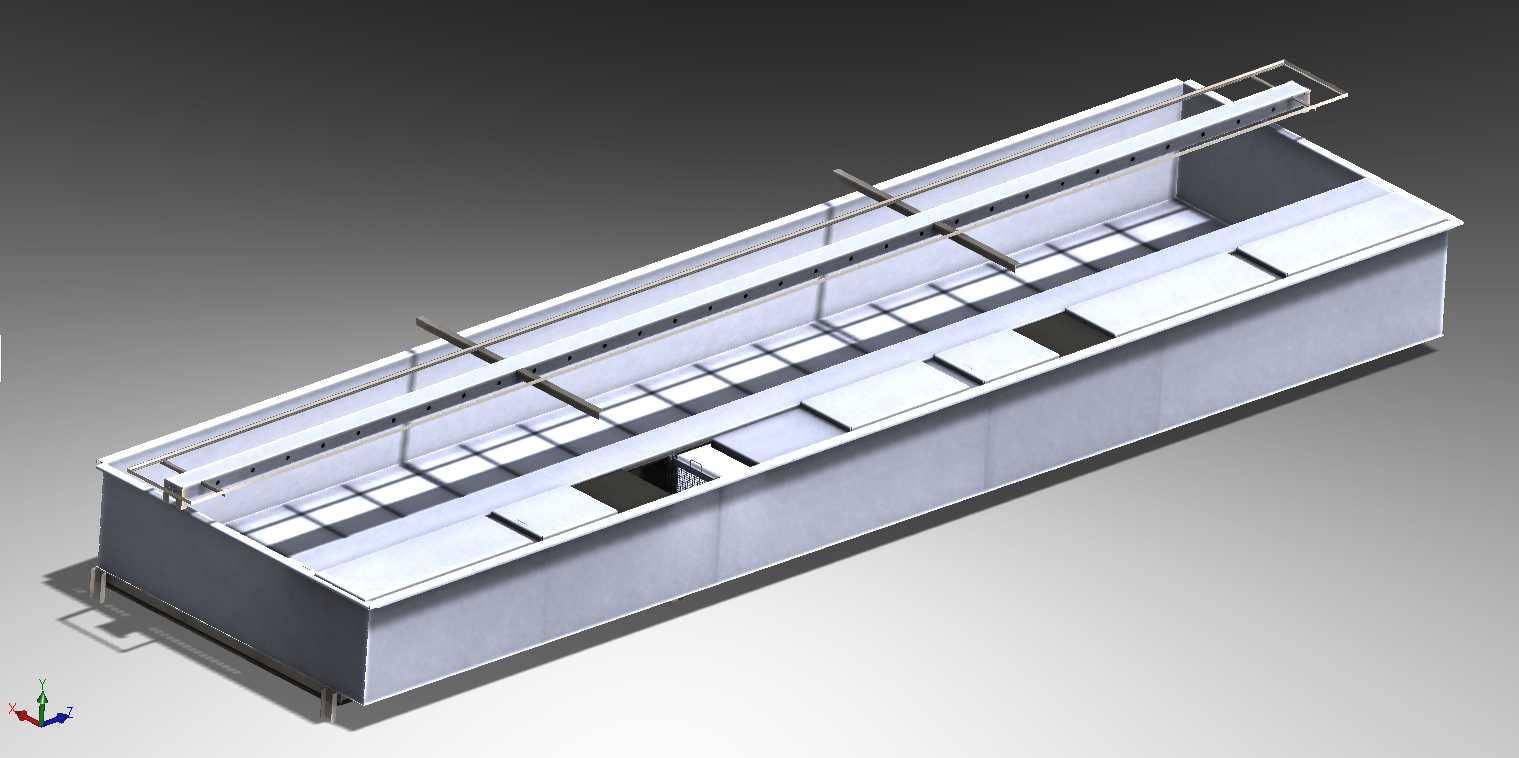

　　在金属涂装前处理生产线的改扩建场景中，待涂漆金属部件的表面磷化处理是决定涂层附着力与耐腐蚀性的核心工序，该锌磷化清洗容器正是为这一工序配套的核心槽体设备，可容纳10500升处理液，满足批量金属工件的连续磷化清洗作业需求。从结构设计逻辑来看，槽体整体采用长条形敞口布局，适配悬挂输送链的工件通行路径，顶部设置的跨槽支撑梁用于安装输送导轨与喷淋管路，槽内设置的分隔格板可将槽体划分为不同功能区段，分别对应预清洗、磷化、溢流除渣等不同工艺环节，避免不同区段的处理液串流干扰工艺参数。槽体主体材质选用316L不锈钢，这一选型充分考虑了磷化处理液的弱酸性腐蚀特性，316L材质的低碳含量与钼元素添加可有效抵御磷化液长期浸泡带来的晶间腐蚀与点蚀风险，

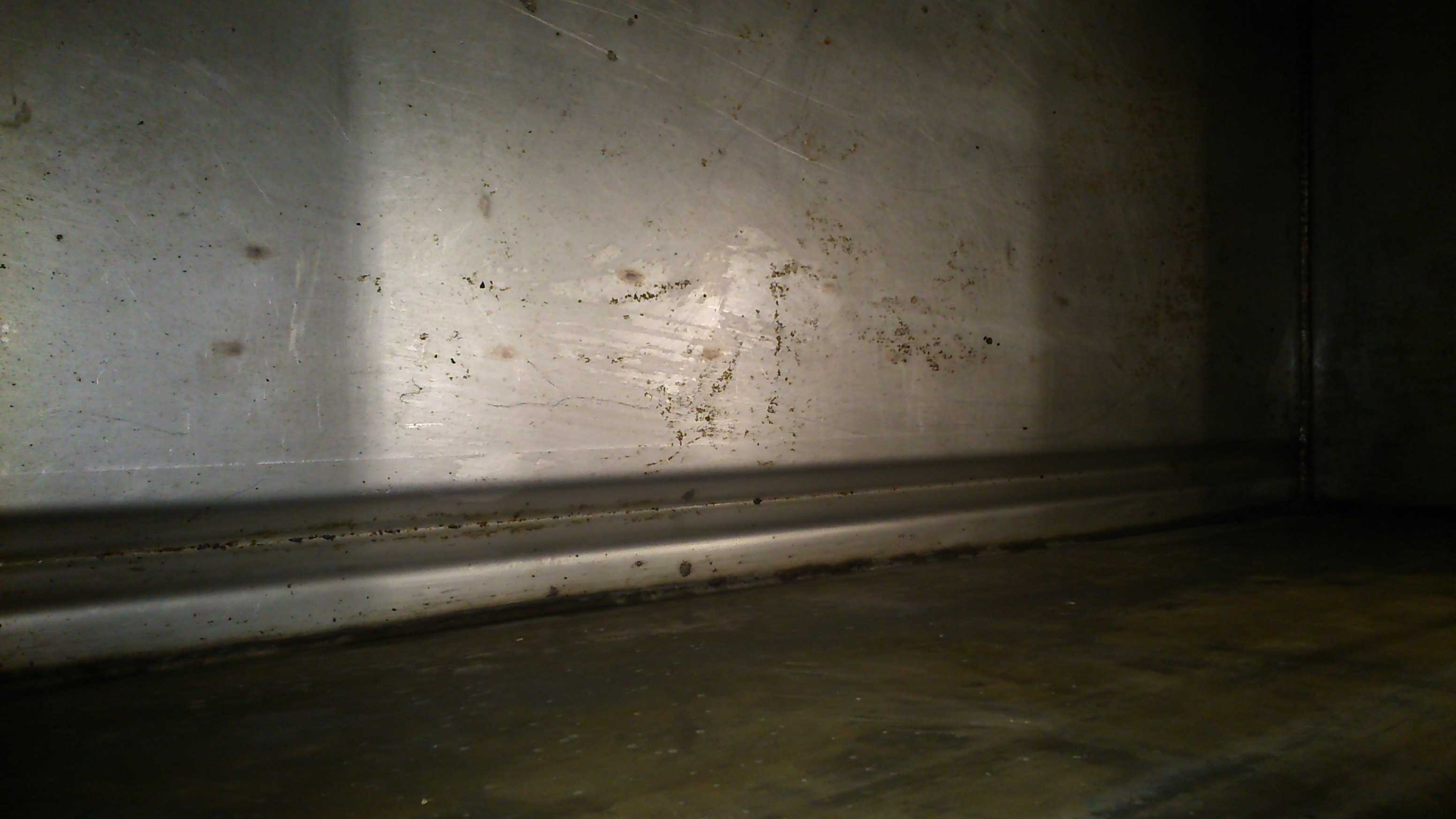

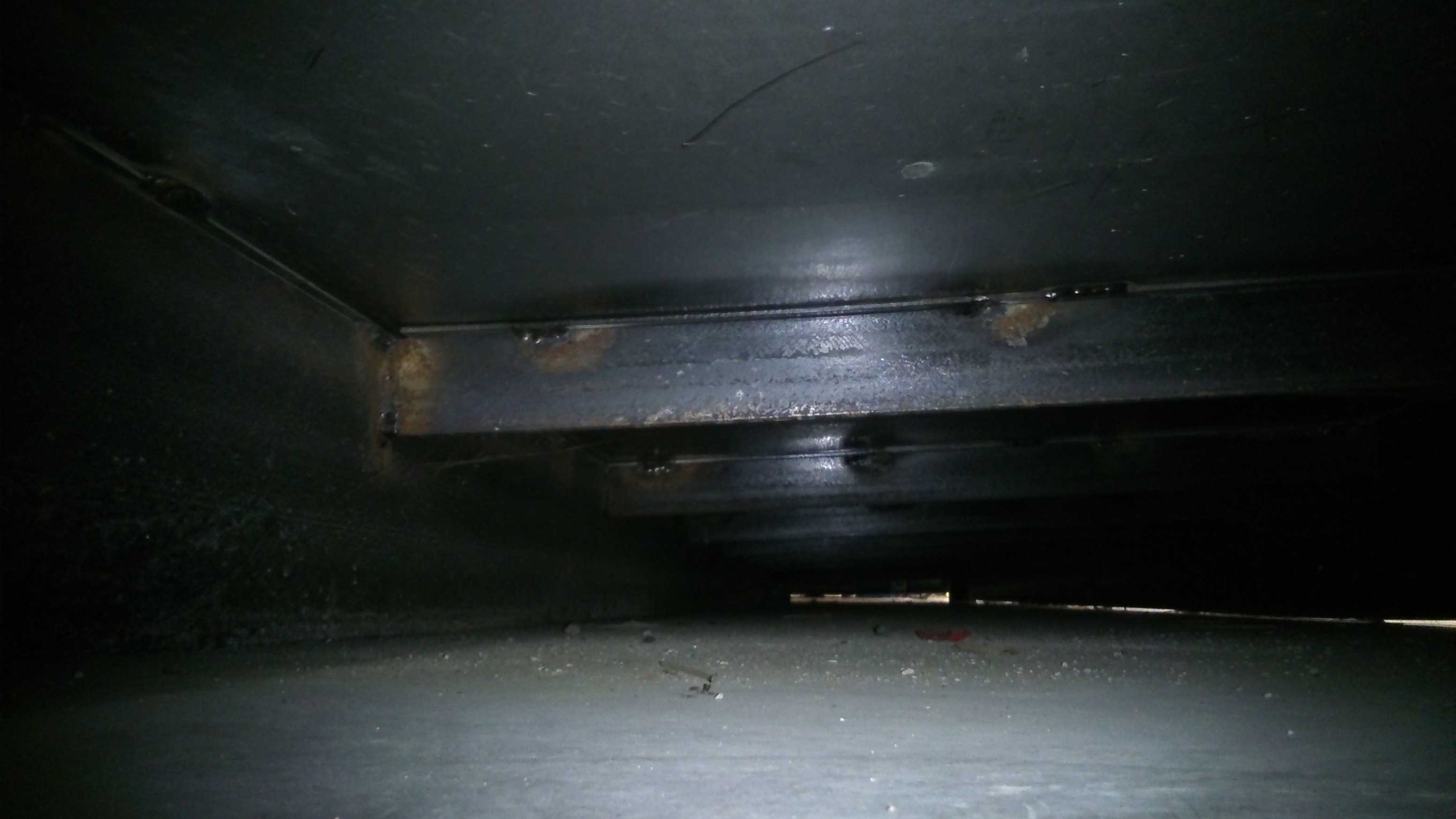

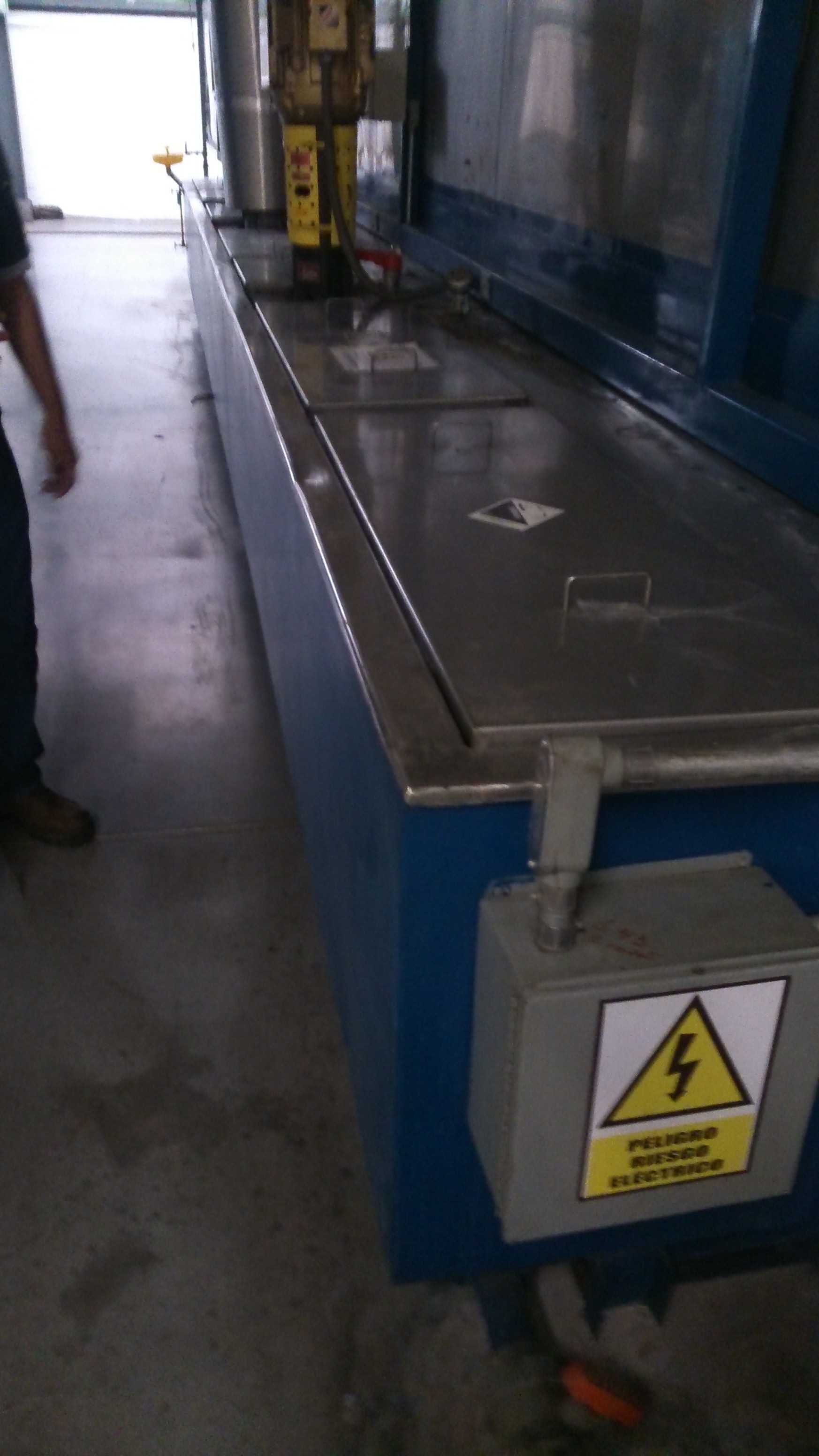

　　延长槽体的整体使用寿命，降低生产线运维更换成本。在加工工艺设计上，槽体的所有板材下料均采用激光切割工艺，相比传统等离子切割或剪板下料，激光切割的板材切口精度更高、热影响区极小，可有效减少后续焊接打磨的工作量，同时保证板材拼接时的接缝贴合度，降低焊接渗漏的风险。槽体的结构加强部件均采用金属板弯曲成型，所用板材材质与槽体主体保持一致，配套的U形槽钢与角钢支撑件沿槽体长度方向等距布置，在槽体底部、侧壁外侧形成网格化的加强筋结构，可抵消槽内满液状态下的液体静压力，避免槽体长周期使用出现侧壁鼓胀、底板变形等问题，保证槽体的结构刚度与尺寸稳定性。槽体顶部设置的可移动盖板采用分段式薄板结构，可根据工件通过需求灵活开启对应区段，

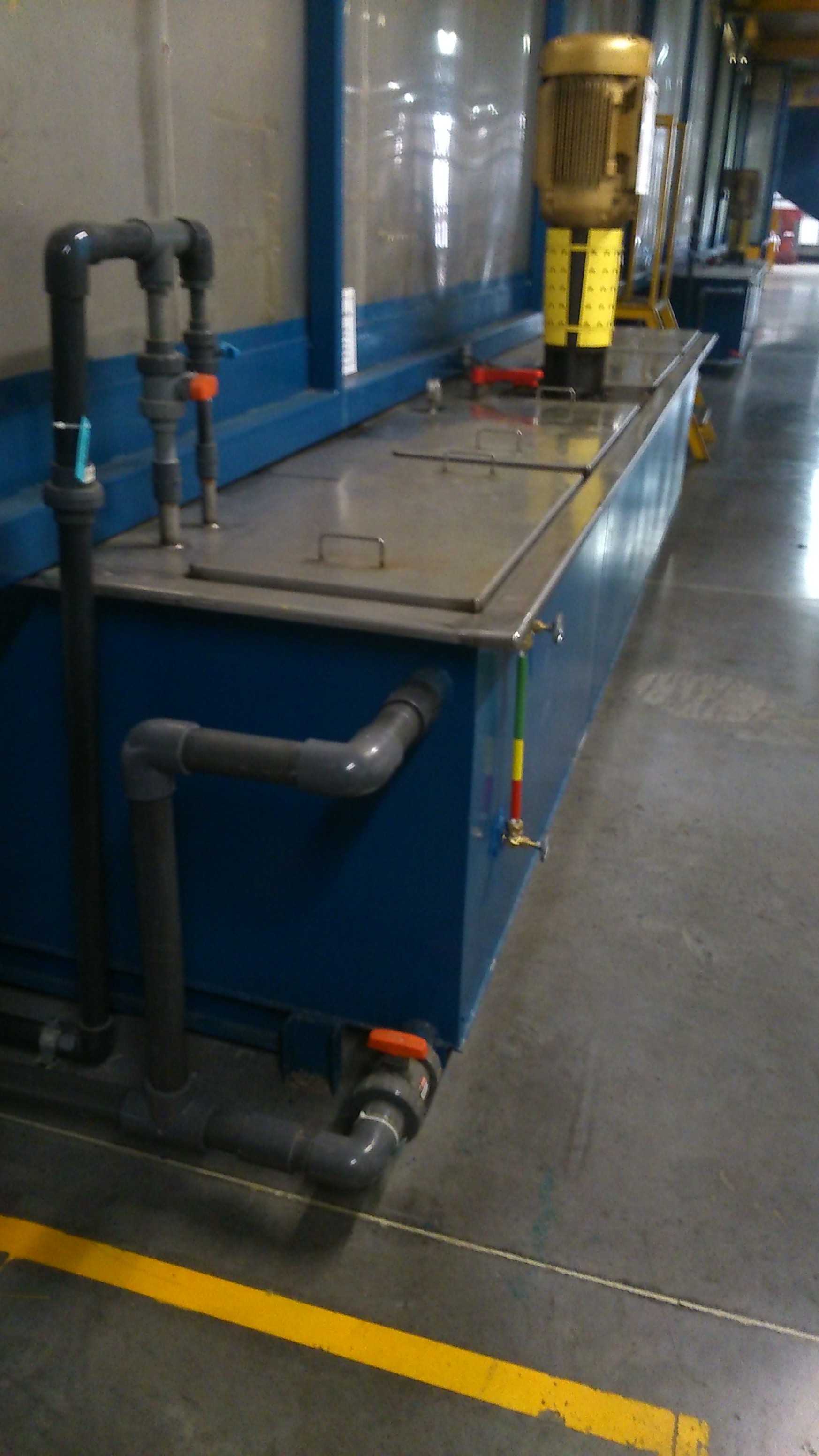

　　非作业时段盖板闭合可减少槽内处理液的挥发损耗，同时避免车间内的粉尘、杂物落入槽内污染处理液，盖板下方设置的滑动导轨与槽体顶部的支撑梁集成布置，无需额外占用槽外安装空间。槽体端部设置的玻管安装位用于接入磷化液的循环加热与过滤管路，可配合外部循环系统实现槽内磷化液的温度恒定、杂质滤除，保证磷化反应的工艺参数稳定，设计时未将喷涂连接部件集成在槽体上，可适配不同厂家的喷淋系统选型，提升槽体的通用适配性。从安装边界来看，槽体底部设置的支撑支脚可将槽体抬离地面一定高度，便于底部管路的安装维护与渗漏检查，支脚的安装孔位可配合车间地面的预埋螺栓实现固定，抵消槽内液体晃动带来的位移风险；槽体的整体宽度适配标准涂装线的车间通道预留尺寸，

　　长度可根据生产线的工艺节拍需求调整，安装时需保证槽体整体水平度偏差在允许范围内，避免槽内处理液出现单侧液位差影响工件浸没效果。在三维建模过程中，所有板材的拼接焊缝均预留了合理的焊接收缩余量，弯曲成型的加强筋均按照实际折弯半径建模，避免后续加工出现干涉问题，槽体上的所有安装孔位均按照管路、输送设备的通用安装尺寸预留，可直接导出工程图用于生产下料。
