35mm外径三井步进电机结构设计

在小型自动化执行机构的选型与结构适配过程中，35mm外径系列的步进电机一直是紧凑型设备动力单元的主流选择，这类电机常被应用在小型医疗分析仪的送样机构、办公自动化设备的走纸驱动、3D打印设备的挤出与进给单元、小型工业阀门的开度调节、智能安防设备的云台转动驱动等对安装空间有严格限制的场景中，其输出转矩与体积的平衡特性，能够在狭小的安装腔体内完成精准的角度控制与低速转矩输出需求。

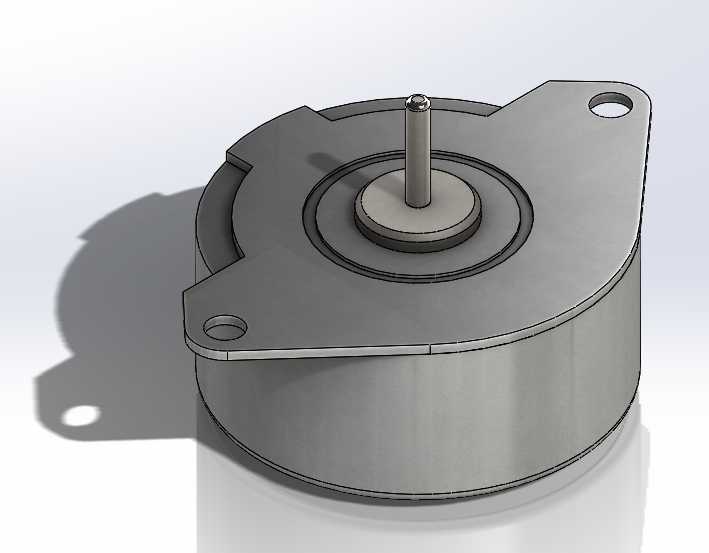

本次呈现的步进电机结构，包含7.5°步距角的M35SP-9规格与3.75°步距角的同系列规格，两款产品共享35mm的外径安装基准，在结构设计上采用了单出轴配合双侧安装耳的布局，安装耳上预留的光孔可直接通过螺栓完成与设备安装面的固定，无需额外设计转接支架，能够有效压缩设备整体的轴向与径向安装尺寸。电机本体采用圆柱形壳体结构，壳体与端盖通过卷边压合工艺完成密封，既保证了内部定子绕组与转子结构的防护性能，也控制了整体的装配公差，确保输出轴的径向跳动量满足精密传动的要求。

从功能特性来看，该系列步进电机在12V直流供电工况下，保持转矩可达51.9mN·m，在200pps的运行脉冲频率下，拔出转矩为35.8mN·m，拉入转矩为35.3mN·m，这类转矩参数能够匹配多数小型负载的直驱需求，无需额外搭配减速齿轮组即可完成驱动动作，既减少了传动链的间隙误差，也降低了设备整体的零件数量与装配复杂度。在设计思路上，该电机的安装耳采用不对称切边布局，既规避了安装螺栓与电机本体绕组的空间干涉，也通过安装耳的定位特征实现了防呆设计，避免装配过程中出现电机安装方向错误的问题，输出轴采用标准光轴设计，可通过紧定螺钉、联轴器等标准连接件与负载端完成对接，适配不同的传动连接需求。

在实际的结构设计适配过程中，工程师需要重点关注该电机的安装边界尺寸：电机本体的圆柱外径为35mm，安装耳的外伸尺寸需要纳入设备安装腔的径向尺寸核算，输出轴的伸出长度与轴径需要与负载端的连接孔深度、孔径匹配，同时需要预留出电机接线端的走线空间，避免线缆与运动部件产生干涉。此外，该电机的步距角特性决定了其在细分驱动下的最小转动角度，7.5°步距角规格更适合对定位精度要求适中、运行速度相对较高的场景，3.75°步距角规格则更适合需要更小步进分辨率、低速运行平稳性要求更高的场合，选型过程中需要根据负载的转动惯量、运行速度、定位精度要求匹配对应的规格，同时核算电机的转矩裕量，确保在负载波动工况下不会出现失步问题。

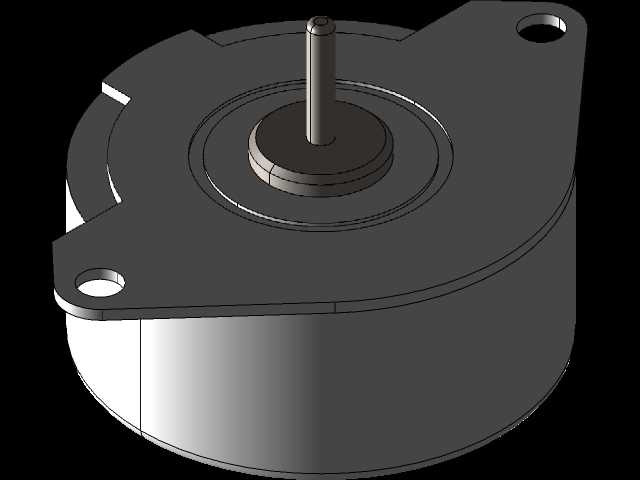

从三维建模的角度来看，该电机的模型还原了实际产品的所有安装特征，包括安装耳的孔位尺寸、输出轴的轴径与伸出长度、壳体的台阶特征、端盖的压合边细节，在进行设备整体装配设计时，可直接将该模型导入装配环境，完成安装位的干涉检查、连接部件的匹配设计，无需额外对电机模型进行二次修整，能够有效缩短结构设计阶段的选型适配周期，减少因尺寸偏差导致的装配问题。在实际应用中，这类小外径步进电机的安装面平面度要求通常在0.1mm以内，过高的安装面平面度误差会导致电机壳体受力变形，进而影响内部轴承的同轴度，增加运行噪音与转动阻力，缩短电机的使用寿命，因此在设计设备的电机安装位时，需要对安装面的平面度、安装孔的位置公差提出明确的加工要求，确保电机安装后的运行精度。
