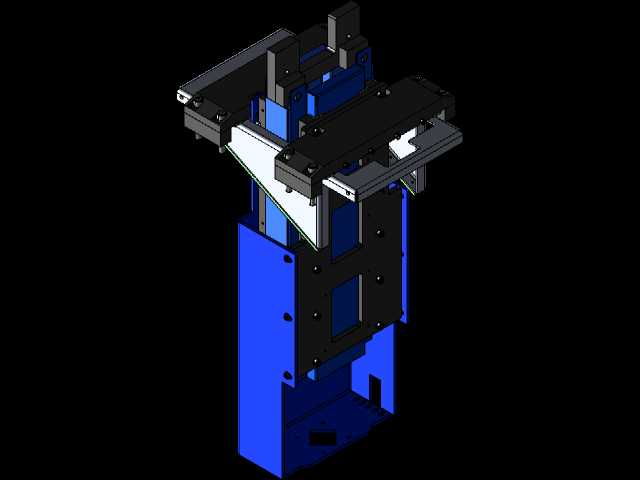

激光切割机管类工件支撑定位结构

在管材激光切割加工的实际生产场景里，待切管件的装夹定位稳定性直接决定切口精度、断面质量以及连续加工的节拍效率，这套支撑定位结构正是针对中小管径管材切割工位的装夹需求设计，适配立式激光切管机的上料侧工位，承担管件进给过程中的径向支撑、轴向导向以及切割区域的防颤限位作用。不少车间在改造旧款激光切管设备时，会利用原有设备的闲置安装基座做适配，这套结构的安装逻辑就充分考虑了旧设备改造的兼容性，主体支撑立板采用加厚钢板焊接后铣平安装基准面，不需要额外加工复杂的预埋槽位，直接通过螺栓锁紧在设备原有床身的预留T型槽上即可，安装基准面的平面度公差控制在0.02mm以内，避免支撑面倾斜导致管材进给时出现别卡、偏移的问题。

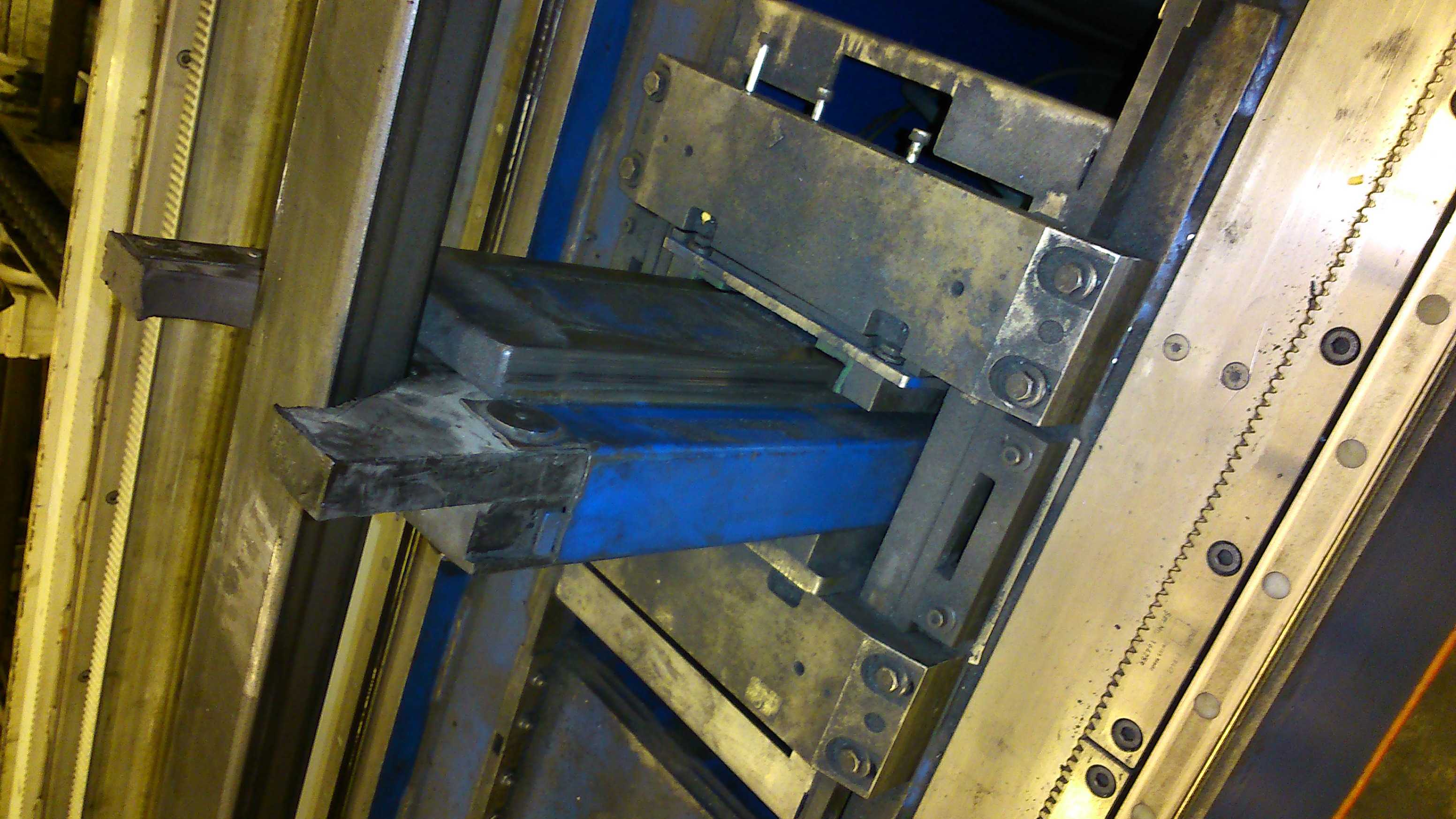

从功能实现逻辑来看，这套结构没有采用复杂的气动压紧组件，核心考虑是中小管径薄壁管切割时，过大的压紧力容易造成管材圆度变形，反而影响切割精度，因此结构只保留了金属承托板、尼龙接触块以及设备侧的快换接头三个核心模块。金属承托板做了分段式的斜向加强筋设计，筋板厚度根据不同工位的受力情况做差异化设置，靠近切割头的一侧筋板厚度更大，能够抵消切割过程中高压辅助气体吹除熔渣时产生的侧向冲击力，避免管材在切割瞬间出现微幅抖动；尼龙接触块采用嵌入式安装在金属承托板的V型支撑槽内，接触表面做了圆弧过渡处理，和不同管径的管材外圆能够形成足够的接触面积，既不会刮伤管材表面的镀层或氧化层，又能通过尼龙材料的自润滑特性降低管材轴向进给时的摩擦阻力，长时间运行也不会出现金属接触常见的冷焊、拉伤问题。

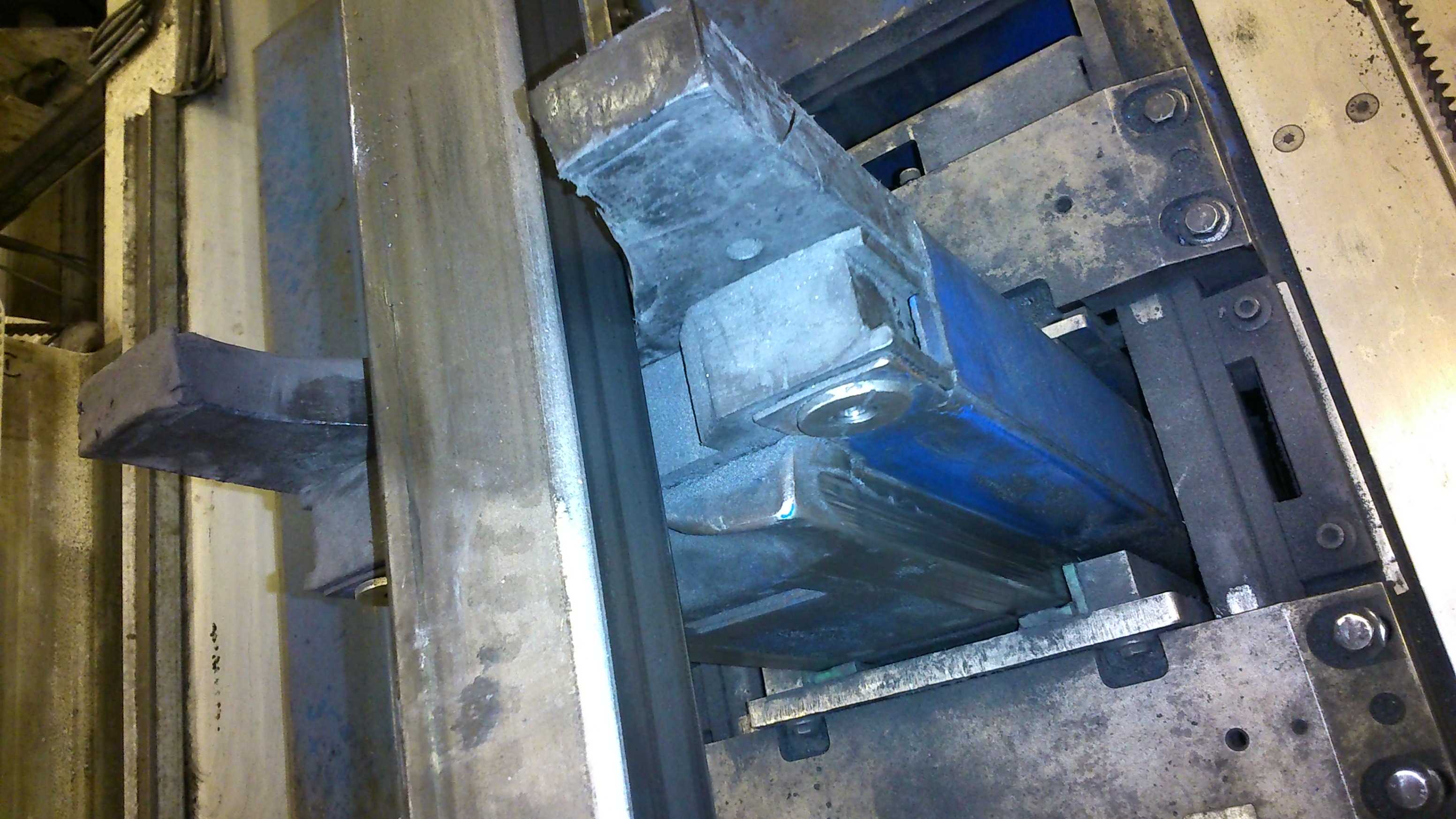

结构的上部导向组件采用可调式的压板设计，压板和下方支撑槽的垂直间距可以通过侧边的锁紧螺栓快速调整，适配外径在20mm到120mm之间的圆管、方管以及异型管的支撑需求，调整行程预留了150mm的余量，不需要更换支撑块就能覆盖常规切管工位的绝大多数加工管径范围。安装边界方面，整套结构的主体宽度控制在280mm，纵向深度320mm，总高度450mm，不会占用过多的床身安装空间，侧边预留的快换接头可以直接对接设备原有的微量润滑管路，在连续加工时给尼龙接触块和管材的接触位置提供微量的润滑冷却，避免长时间摩擦导致尼龙块过热磨损，延长易损件的更换周期。

实际生产验证中，这套结构在进给速度达到30m/min的高速切管工况下，管材切割位置的径向跳动量可以控制在0.05mm以内，完全满足薄壁不锈钢管、碳钢管切割时的精度要求，而且因为去掉了气动活塞相关的控制元件，整体结构的故障点大幅减少，日常维护只需要定期检查尼龙接触块的磨损量，磨损超过1mm时直接更换嵌入式的尼龙块即可，不需要拆解整套支撑结构，大幅降低了设备运维的时间成本。针对部分需要切割短管尾料的工况，结构前端还做了延伸的支撑托舌，托舌伸出长度80mm，能够支撑长度不足100mm的尾料，避免尾料在切割最后阶段掉落卡入设备床身缝隙，减少生产过程中的停机清理频次。
