办公设备用RK370CA碳刷微型电机

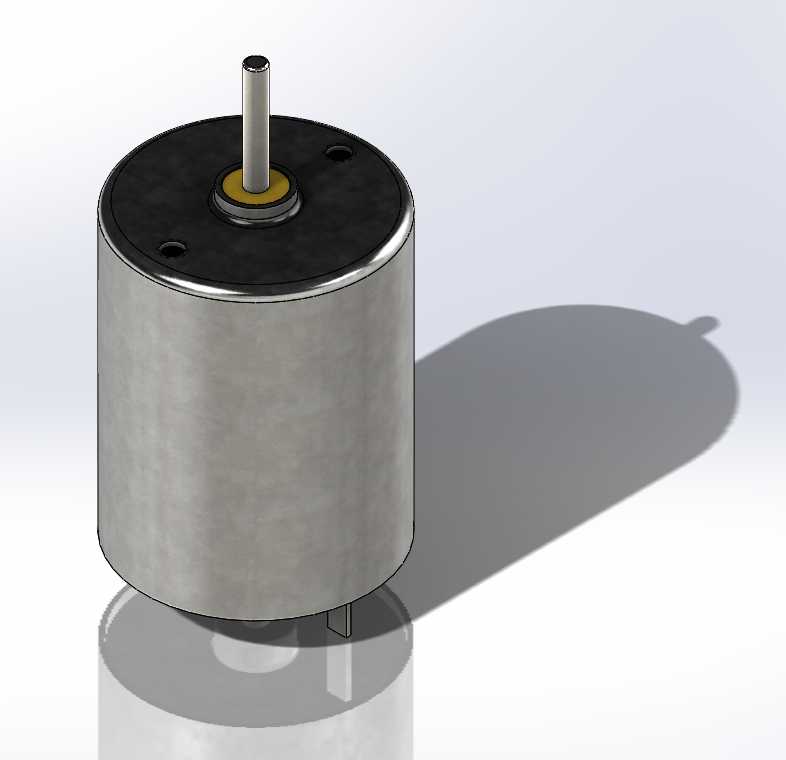

在日常做办公自动化设备、小型商用终端的结构选型时，这类小直径碳刷直流电机是出镜率极高的动力元件，这次建模的RK370CA规格产品，是行业内应用非常成熟的一款通用动力件。先从实际安装场景说，这款电机采用圆形金属外壳封装，主体外壳为拉制成型的镀锌钢壳，表面做了钝化防锈处理，能适应办公设备内部多粉尘、温湿度小幅波动的工作环境，外壳直径属于37系列微型电机的标准尺寸，安装时既可以通过外壳圆周做抱紧式固定，也能利用端盖上预留的两个安装孔做螺丝锁附固定，两种安装方式的适配性都做了预留，不用额外做转接结构就能适配多数现有设备的安装位。输出轴采用标准直径的光轴设计，轴伸长度匹配常规的齿轮、带轮、偏心轮安装需求，轴根部做了台阶限位，安装传动件时不用额外调整轴向定位尺寸，能直接顶住台阶完成装配，减少装配时的尺寸核对工作量。从功能特性上看，碳刷结构的直流电机驱动逻辑简单，不需要额外的驱动电路，直接通对应电压的直流电就能运转，正反转切换仅需调换正负极接线即可，对于打印机进纸机构、复印机走纸辊、激光打印机的硒鼓驱动这类不需要高精度伺服控制、只需要稳定转速输出的场景，这种结构的电机成本可控，维护门槛低，批量供货的一致性也有保障。在自动售货机的货道驱动、出货拨杆机构上，这款电机的扭矩输出也能满足轻载连续运转、短时间过载启动的需求，碳刷的耐磨度能支撑设备全生命周期的运转时长，不需要中途更换电机部件。建模过程中，首先还原了电机的实际装配层级：最外层的金属壳体、上端的黑色绝缘端盖、端盖中心的含油轴承衬套、伸出的输出轴、轴与端盖之间的密封垫圈、壳体下端引出的两个供电插片，每个部件的配合间隙都按照实际量产的公差带做了预留，不会出现建模时部件干涉、装配错位的问题。端盖上的两个安装孔中心距严格按照行业通用的37系列电机安装尺寸做了还原，做设备整体装配时，直接调用这个模型就能完成安装位的干涉检查，不用再反复核对安装孔位尺寸。外壳的厚度、端盖的压合深度也都按照实物的尺寸比例做了还原，包括壳体底部的供电插片位置、插片的宽度与厚度，都匹配常规接插件的插拔尺寸，做布线设计时可以直接在模型上预留接插件的安装空间。从实际使用的工况适配来说，这款电机的运转噪音控制符合办公设备的要求，金属外壳的结构刚性足够，不会因为高速运转产生壳体共振，端盖内的含油轴承不需要额外加注润滑脂，长期运转的阻尼稳定性好，不会出现使用一段时间后转速下降、卡滞的问题。在做结构设计选型时，这类通用微型电机不需要开模定制，直接采购标准件就能使用，能大幅缩短设备的研发周期，建模时把所有外部安装边界、接口尺寸都做了精准还原，不管是做整机的装配仿真、还是做安装支架的结构设计，都能直接复用这个模型，减少自行建模的尺寸误差。另外在建模时也考虑了渲染展示的需求，金属外壳的哑光金属质感、端盖的黑色磨砂塑料质感、输出轴的光亮金属质感、底部插片的镀锡金属质感都做了区分，做方案汇报、BOM展示时能直观呈现部件的实际外观，不用再额外做材质调整。
