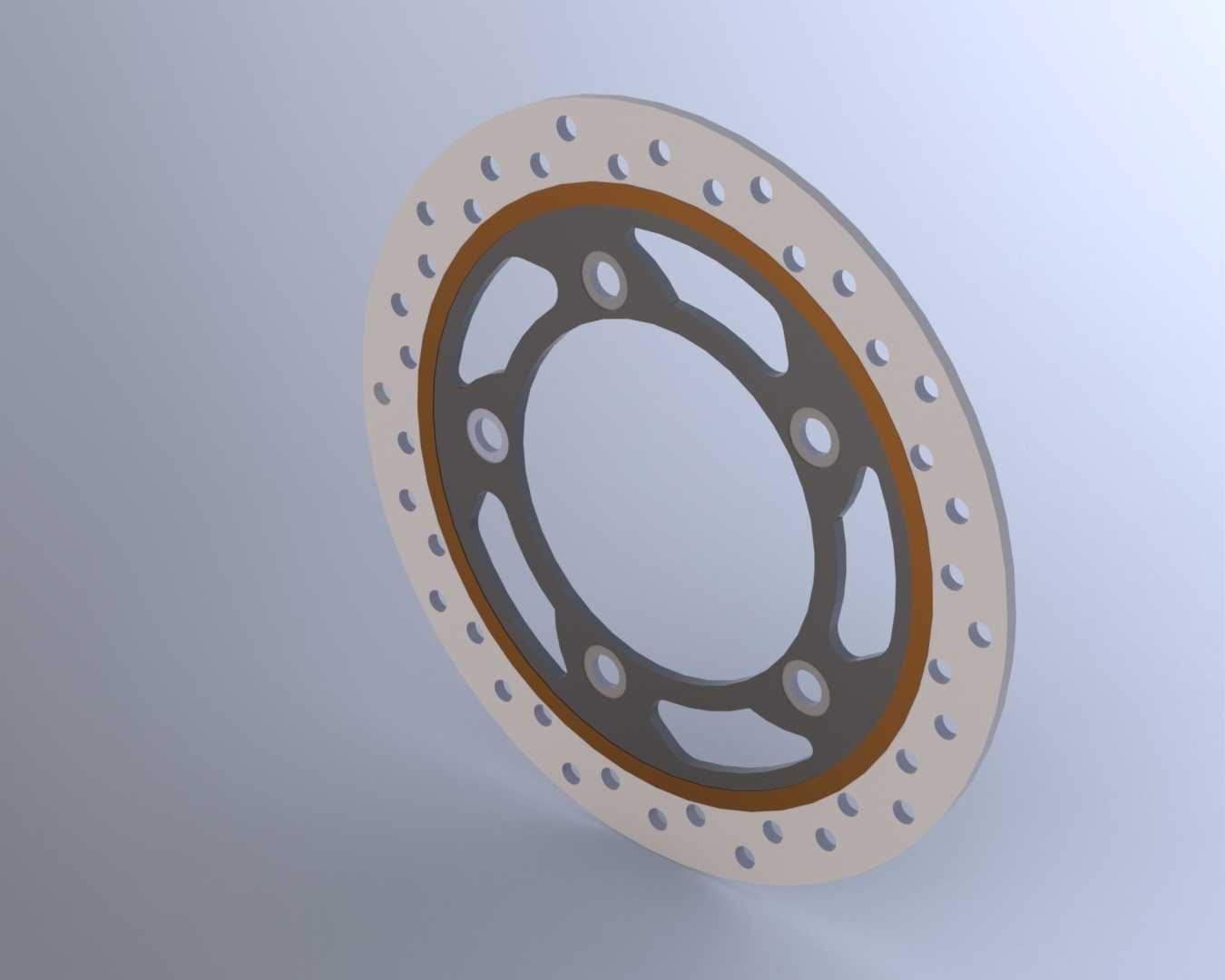

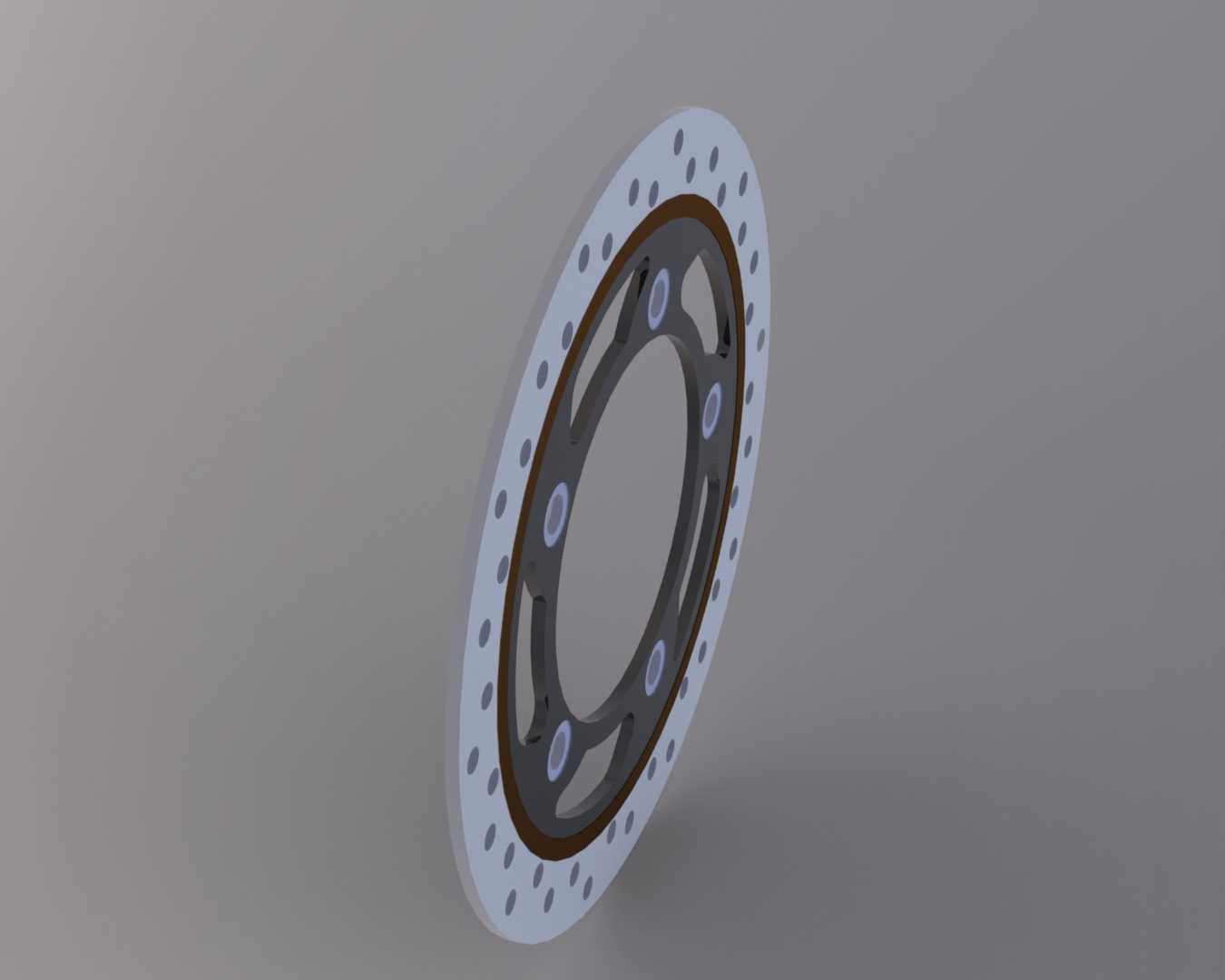

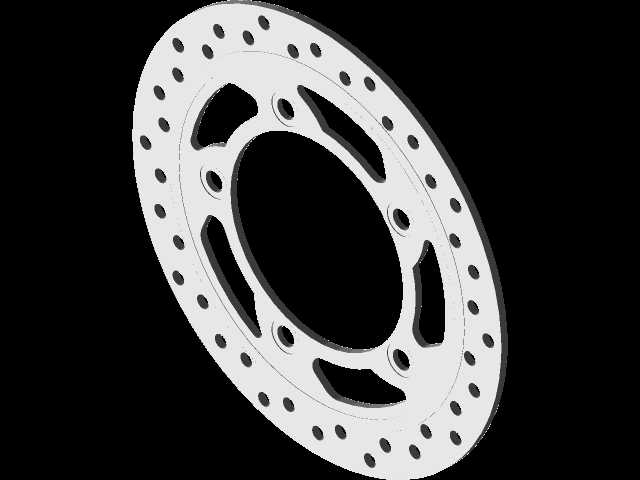

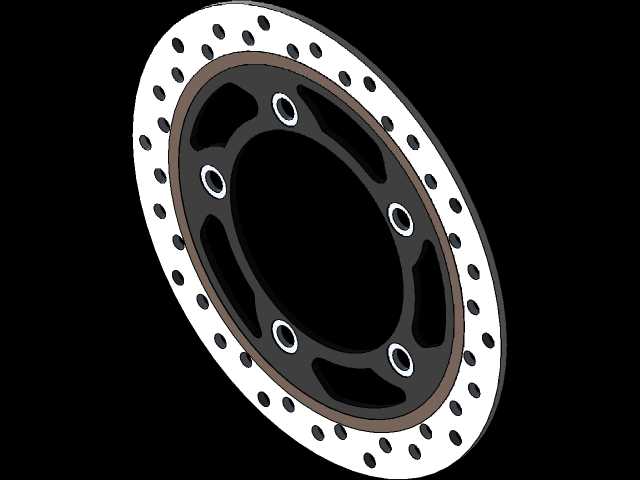

日常做两轮车底盘制动系统匹配的时候,这类浮动式通风制动盘是街车款配置里接触频次很高的部件,这次的结构完全参照量产Bajaj脉冲星车型的实装测绘尺寸做的还原,所有安装边界、配合公差都和实车状态保持一致,做同平台车型改装、制动系统升级或者逆向参考的时候可以直接调用结构,不用反复核对实车安装位。先从实际装车的应用场景说,这类制动盘主要搭载在中小排量运动款街车的前轮制动端,部分同平台后制动盘也会采用同结构缩小尺寸的版本,日常行驶中承担车辆减速、驻车制动的全部摩擦力矩传递,和对向多活塞卡钳配合的时候,盘面的通风孔、散热槽结构会直接影响连续制动下的热衰减表现,尤其是山路连续下坡、赛道激烈驾驶的工况下,盘面的热容量、散热效率直接决定制动系统的稳定性,不会因为长时间摩擦升温出现制动力矩骤降的问题。从功能特性上拆解,这个制动盘采用的是内外圈浮动连接结构,中间的安装基座采用高强度铝合金材质,外圈摩擦环采用高碳铸铁材质,两种材质通过浮动销连接,制动过程中摩擦环受热膨胀的时候可以有微小的轴向窜动余量,不会因为热胀冷缩出现盘面翘曲、制动抖动的问题;外圈摩擦环上均匀分布的圆形通风孔,一方面是降低整体转动惯量,减少非簧载质量提升悬挂响应,另一方面是行驶过程中气流可以直接穿过孔位带走摩擦产生的热量,同时孔边的锐角可以在制动时刮除刹车片表面的磨屑和碳化层,避免刹车片表面形成光滑釉层降低摩擦系数;摩擦环和中间安装基座之间的橙色隔热衬圈,是用来阻隔摩擦产生的高温向轮毂、轮轴轴承传递,避免轴承润滑脂高温失效,延长轮端部件的使用寿命。设计思路上完全遵循量产车的工程逻辑,没有做多余的装饰性结构,所有的孔位、减重槽都是围绕功能实现布置的:中间安装基座的六个安装螺栓孔,孔位分布圆直径、螺栓孔径都和原厂轮毂的安装法兰完全匹配,安装面的平面度公差控制在0.02mm以内,避免装车后出现盘面偏摆;摩擦环的厚度、内外径尺寸是和原厂匹配的卡钳刹车片接触宽度完全对应的,不会出现摩擦片偏磨、接触面积不足的问题;盘面的通风孔数量、孔径大小是经过热平衡计算的,在保证摩擦环结构强度的前提下最大化开孔面积,平衡散热效率和结构刚性,避免激烈制动下盘面出现裂纹。安装边界这块要特别说明,所有配合尺寸都是按照实车测绘值还原的,安装法兰的贴合面没有做多余的凸起或者凹槽,和原厂轮毂的配合间隙控制在0.05mm以内,装车的时候不需要额外打磨或者加垫片调整;浮动销的安装位置、销孔直径都和原厂浮动结构一致,替换原厂件的时候可以直接沿用原车的浮动销、固定螺栓,不需要单独采购配套紧固件;摩擦环的最大外径不会和原厂的卡钳支架、防尘挡板产生干涉,哪怕是改装大尺寸对四卡钳的时候,只要匹配对应厚度的连接码,这个盘的偏移量也能满足安装要求,不会出现蹭卡钳、蹭轮毂辐条的问题。做三维建模的时候,这类制动盘的结构难点其实在浮动连接部分的配合公差,还有摩擦环的热变形预留量,很多新手建模的时候容易把内外圈做成刚性连接,忽略了浮动结构的轴向窜动间隙,做运动仿真或者3D打印样件装车的时候就会出现卡滞、受热变形后抱死的问题;另外通风孔的分布要做等角度均分,同时要避开摩擦环的应力集中区域,不能在盘片的受力薄弱位置开孔,不然长期制动下孔边容易产生疲劳裂纹,这个模型里的孔位分布完全参照量产件的应力测试结果布置,每个孔的位置都避开了最大应力点,结构强度满足日常行驶甚至激烈驾驶的载荷要求。平时做摩托车改装设计、制动系统教学演示、或者两轮车零部件选型参考的时候,这个模型的结构还原度足够支撑工程层面的参考需求,不用再去翻实车测绘的零散数据,所有的配合面、安装位、结构细节都做了完整还原,甚至连摩擦环表面的通风槽倒角、安装基座的减重槽圆角都和实件保持一致,不会出现建模时常见的直角锐边、壁厚不均这类不符合加工工艺的问题。
- 上一篇:印度铁路LHB客车用车轮轴组结构
- 下一篇:汽车悬架用多片式钢板板簧结构设计
- 全部评论(0)
- 模板大小: 2.32 MB
- 售价:5金币
- 下载次数: 142
- 系统要求: STEP / IGES,SOLIDWORKS,STL,Parasolid,Rendering
- 软件分类: 制动器
