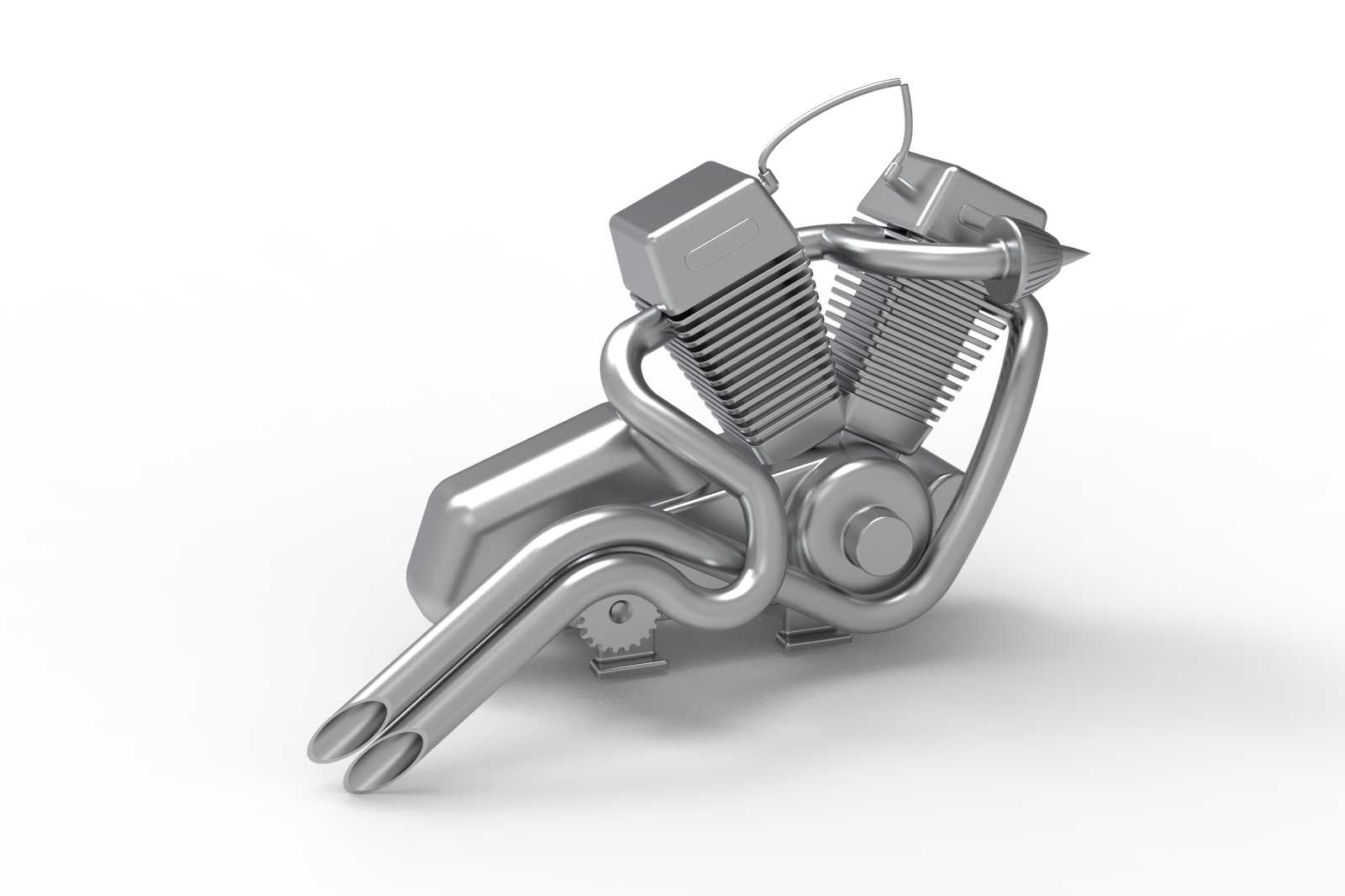

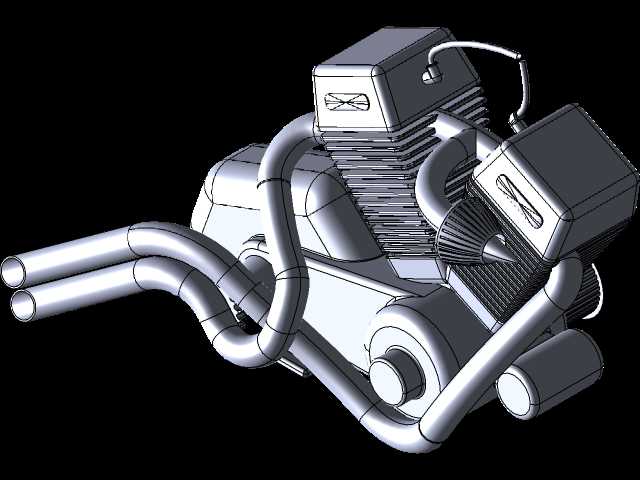

V型双缸动力装置结构三维设计

　　该动力装置采用经典V型双缸布局，两列气缸以90度夹角对称布置，这种布局能有效抵消一阶往复惯性力，降低整机运行时的振动幅度，在中小排量动力输出场景中具备极佳的动平衡表现。从结构设计来看，缸体部分采用散热鳍片一体化铸造成型，鳍片沿缸体轴向均匀排布，相邻鳍片间距保持在3mm左右，既保证了足够的散热接触面积，也兼顾了铸造工艺的脱模可行性，避免出现壁厚突变导致的应力集中问题。曲轴采用整体式锻造结构，曲柄销与主轴颈的过渡位置设计有圆角卸荷结构，能有效降低交变载荷下的应力集中系数，提升曲轴的疲劳寿命。连杆采用剖分式结构，大头轴瓦采用薄壁双金属材质，装配时通过连杆螺栓的预紧力实现轴瓦与连杆大头的过盈配合，保证高速运转时轴瓦不发生相对位移。

　　进排气管道采用等长设计，每侧气缸的排气歧管长度差控制在5mm以内，能让各缸的排气脉冲互不干扰，提升排气效率的同时也能优化进气歧管内的负压波动，提升充气效率。排气尾段采用双出平行布置，管口位置做了收窄导流设计，能引导排气气流沿轴向排出，减少紊流产生的排气阻力。安装底座采用四点式支撑结构，四个安装脚的位置分布在曲轴箱两侧下方，安装孔位采用长圆孔设计，预留了±2mm的装配调整余量，能适配不同机架的安装公差，降低现场装配的对位难度。整机的外形轮廓在横向、纵向、垂向的边界尺寸经过紧凑化设计，横向最大宽度集中在缸体上部的鳍片位置，纵向最大长度从前端传动齿轮室延伸至排气尾段出口，垂向最高位置为气门室盖顶端，整体占用空间紧凑，

　　能适配狭小舱体内的安装需求。前端的传动齿轮室集成了正时齿轮、机油泵驱动齿轮的安装位，齿轮采用斜齿设计，相比直齿传动具备更高的重合度，传动过程更平稳，能有效降低齿轮啮合的噪音。机油泵采用内啮合转子结构，布置在曲轴箱底部油池上方，吸油口距离油池底面保持5mm的间隙，能避免吸入油底壳沉积的杂质，同时保证不同倾斜姿态下的机油抽吸能力。气门驱动采用顶置气门结构，推杆通过挺柱跟随凸轮轴轮廓运动，驱动摇臂完成进排气门的开闭动作，凸轮轴的型线经过优化，能在保证气门开闭正时精度的前提下，降低气门落座的冲击速度，减少配气机构的磨损。在实际应用场景中，这类V型双缸动力装置既可以作为小型通用航空飞行器的辅助动力单元，也能适配轻型机动车辆、

　　小型工程机械的动力需求，其紧凑的结构和优秀的动平衡表现，能在空间受限的安装场景下提供稳定的动力输出。设计过程中对各部件的装配干涉做了全面校验，运动部件的最小间隙保持在0.8mm以上，避免热态膨胀后出现运动卡滞的问题。缸盖部分的燃烧室采用半球型结构，火花塞布置在燃烧室中央位置，能缩短火焰传播距离，提升燃烧效率，减少爆震倾向。冷却系统依靠缸体和缸盖上的散热鳍片实现风冷散热，在持续额定功率输出工况下，鳍片表面的空气流速达到5m/s以上时，就能将缸头温度控制在材料允许的工作范围内，无需额外布置复杂的水冷管路，进一步简化了整机结构，降低了维护成本。
