皮带轮支架支撑组件三维结构设计

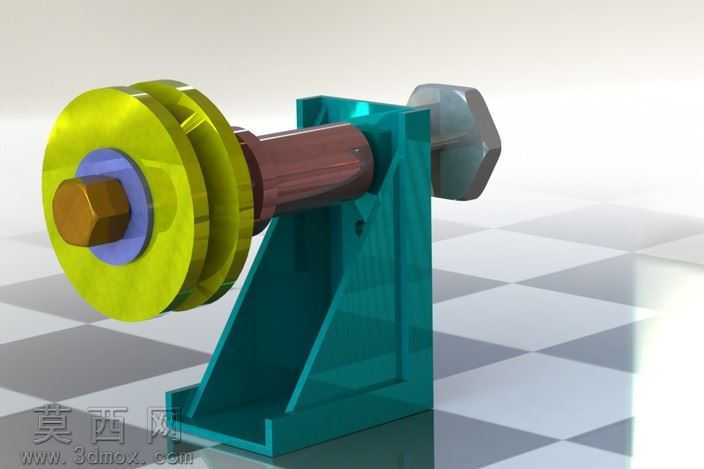

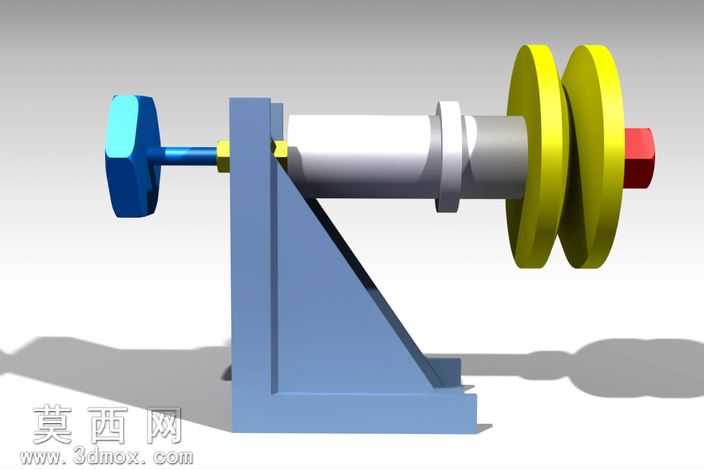

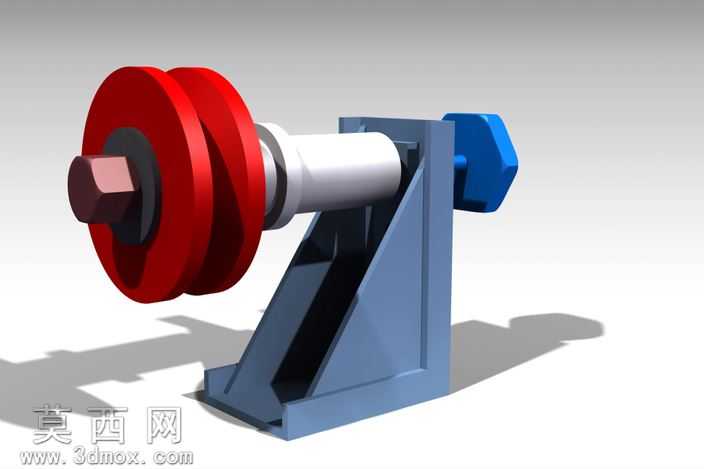

本作品为皮带轮支撑支架组件的三维建模成果，建模过程依托三维设计软件完成全参数化构建，首先从整体功能需求出发拆解构件组成，将整套结构划分为L型带加强筋支撑座、穿轴螺栓组件、双槽滑轮主体、轴向定位垫圈、端部锁紧螺母五个核心部分，逐一完成各零件的特征建模。建模阶段严格遵循机械加工的尺寸逻辑，支撑座部分先绘制L型底座的二维草图，通过拉伸特征生成座体基础形态，再添加三角加强筋特征提升座体的结构强度，同时在座体立板上精准绘制轴孔草图，通过切除拉伸生成与穿轴直径匹配的安装通孔，保证轴件穿装后的同轴度要求。滑轮部分采用旋转凸台特征生成带双轮槽的轮体基础形态，轮槽的角度、深度尺寸参照通用皮带传动的适配标准设定，轮体中心的轴孔与穿轴采用间隙配合的尺寸公差设计，同时在轮体两侧预留垫圈安装的定位台阶面，保证滑轮转动时不会出现轴向窜动。穿轴组件采用阶梯轴的结构设计，轴身与支撑座轴孔、滑轮内孔的配合段分别设置不同的尺寸精度，轴端分别加工外螺纹结构，一端适配大尺寸六角锁紧螺母实现支撑座与轴体的相对固定，另一端适配小尺寸六角螺母配合紫铜色轴套、多色定位垫圈实现滑轮的轴向限位。材质与渲染阶段针对不同零件的使用场景分配对应材质属性，支撑座赋予青绿色工程塑料质感材质，模拟玻纤增强尼龙支架的哑光磨砂表面效果；滑轮主体赋予亮黄色工程塑料材质，轮槽边缘添加轻微的反光效果体现机加工后的表面光洁度；穿轴与螺母、垫圈类零件分别赋予不同的金属材质，穿轴部分为红铜色金属质感模拟铜套轴的耐磨属性，两端螺母为镀锌钢的银灰色金属质感，定位垫圈分别赋予紫色、蓝色的工程塑料材质区分不同的定位功能，渲染时采用棋盘格地面的影棚环境，添加柔和的漫反射光源，清晰呈现各零件的装配关系与结构细节。整套模型的装配逻辑完全遵循实际机械装配流程，先将穿轴从支撑座立板的一侧穿入，依次套装定位垫圈、双槽滑轮、另一侧定位垫圈后锁紧端部小螺母，再在支撑座另一侧的轴端锁紧大六角螺母完成整体固定，装配完成后滑轮可绕轴体顺畅转动，完全符合皮带传动支撑构件的实际功能需求，各零件之间无干涉、无错位，结构设计兼顾了安装便捷性与使用稳定性，加强筋的设置有效提升了支架的抗形变能力，多垫圈的定位设计可适配不同宽度的传动皮带使用场景。
