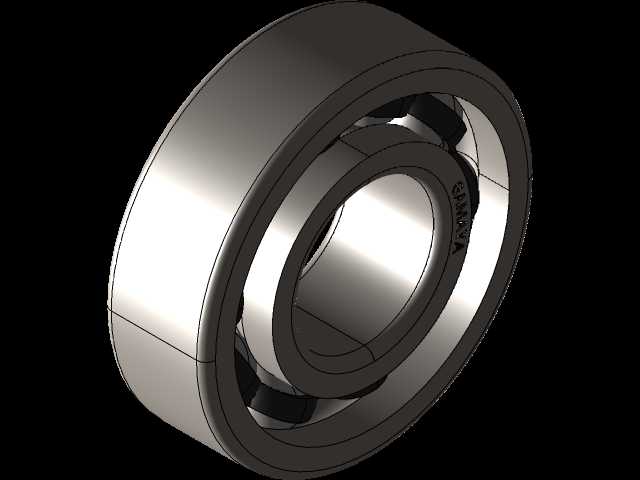

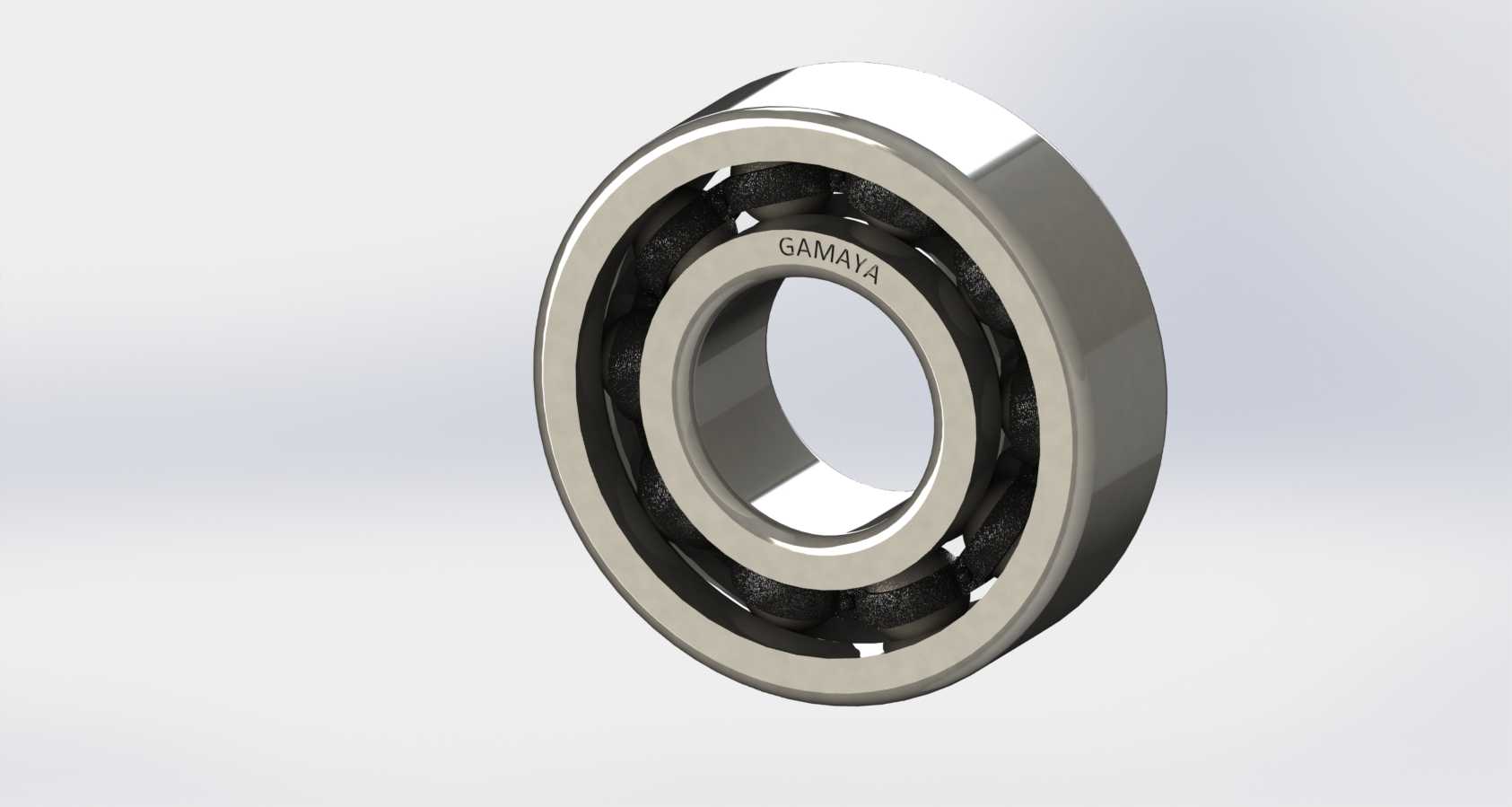

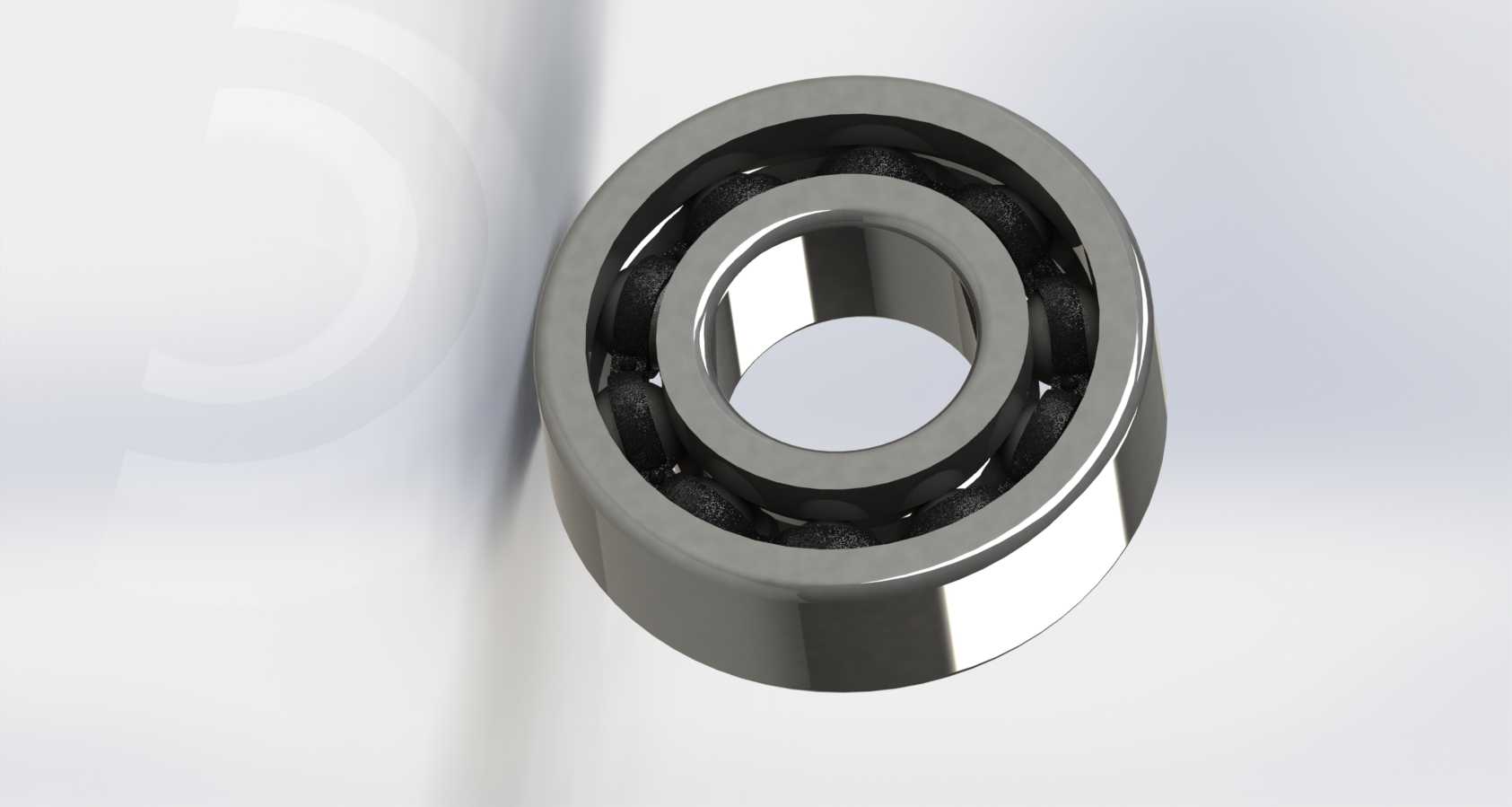

深沟球滚动轴承6202结构三维数模

　　在各类需要旋转支撑的机械结构中，6202规格深沟球轴承是应用覆盖面极广的一类基础零部件，从中小型电机输出端、家用电动工具主轴，到输送机托辊、自行车花鼓、小型减速机输入轴，几乎所有需要低摩擦径向承载、兼顾少量轴向载荷的旋转部位，都能见到这类轴承的身影。做这类轴承的三维建模时，首先要锚定实际安装的边界约束：内圈与旋转轴采用过盈配合，建模时要严格控制内圈内径的公差带对应基准轴的配合要求，外圈与轴承座孔采用过渡或间隙配合，保证安装时可以顺利压入座孔同时避免外圈跑圈。从结构设计逻辑来看，这类轴承的核心功能是在支撑旋转轴的同时，将轴运转过程中的摩擦阻力降到最低，同时承受径向载荷以及一定比例的双向轴向载荷，

　　因此建模时需要精准还原各个组成部分的配合关系：内圈的滚道曲率要与钢球的球面曲率匹配，保证钢球在滚道内滚动时为点接触状态，既减少接触摩擦，又能均匀分散承载应力；保持架的兜孔结构要完全包裹钢球的赤道位置，既限制钢球之间的相互碰撞与摩擦，又给钢球留出足够的滚动间隙，避免运转过程中出现卡滞。外形尺寸上，6202轴承的内孔、外径、宽度都遵循通用深沟球轴承的标准尺寸系列，建模时要严格对齐标准安装尺寸，保证设计完成后可以直接替换同规格的标准件，不需要额外调整安装位的轴径、座孔尺寸以及轴向定位的台阶高度。实际应用场景中，这类轴承的选型往往要匹配轴的转速、载荷大小以及安装空间：在高速轻载的场合，比如小型风机的主轴，

　　需要保证滚道的表面粗糙度建模时做对应示意，钢球的圆度误差控制在合理范围，避免高速运转时出现振动噪音；在中等载荷的传动场合，比如皮带输送机的托辊，要保证内圈、外圈的壁厚足够，钢球的数量与直径匹配载荷要求，避免长期承载后出现滚道点蚀。建模过程中，还要注意细节结构的还原：内圈与外圈的端面倒角尺寸要符合安装导向的要求，保证压装时不会刮伤轴或者座孔的配合面；保持架的材质如果是冲压钢板，要还原其冲压成型的薄壁结构，兜孔的冲压翻边要刚好卡住钢球，不会在运转过程中出现保持架脱出的问题；钢球在滚道内的排布要均匀，相邻钢球之间的间隙由保持架分隔，保证运转时所有钢球均匀分担载荷，不会出现局部载荷过大的情况。

　　很多新手建模时容易忽略轴承的密封结构对应的安装空间，虽然6202有开式、带防尘盖、带密封圈的不同细分型号，但核心的主体结构尺寸是统一的，建模时预留出密封件的安装槽位置，就能适配不同密封要求的应用场景。在设备装配的过程中，这类轴承的安装往往采用热装或者压装的方式，因此建模时内圈、外圈的端面要做平整处理，保证压装时受力均匀，不会出现安装倾斜导致的轴承早期损坏。从旋转精度的角度来看，建模时要保证内圈、外圈的同轴度，滚道的圆度以及钢球的直径一致性，这些细节直接决定了轴承运转时的径向跳动大小，对于高精度要求的主轴结构，这些形位公差的示意在三维数模中也要有所体现，方便后续工程图导出时标注对应的精度要求。另外，这类轴承在皮带轮、车轮这类既有径向载荷又有少量轴向窜动的部位应用时，其深沟滚道的结构设计可以允许内圈和外圈之间有小角度的偏斜，一定程度上补偿轴的加工或者安装误差，避免出现卡滞，这也是深沟球轴承相比其他类型滚动轴承应用更广泛的核心原因之一。建模时不需要做过度的工艺细节简化，要把各个零件的装配关系清晰表达：内圈随轴转动，外圈固定在座孔内，钢球沿滚道滚动，保持架随钢球公转同时引导钢球自转，整个装配体的运动关系要符合实际运转状态，方便后续做装配干涉检查、运动仿真的时候直接调用，不需要额外调整配合关系。
