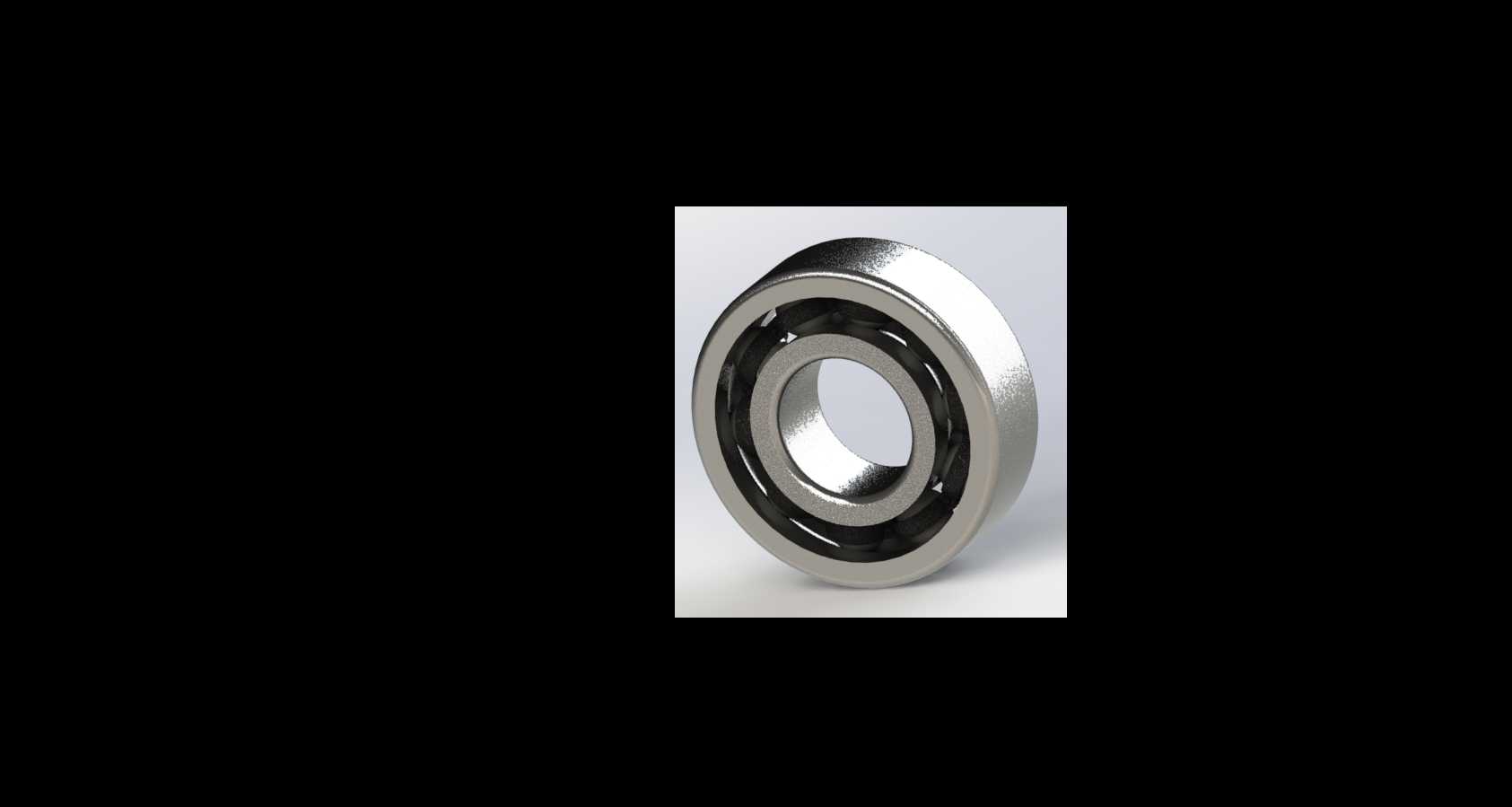

6206深沟球滚动轴承三维结构模型

　　在各类旋转传动设备的结构设计中，支撑旋转轴系、降低运动摩擦阻力是核心的基础需求，6206型深沟球轴承作为应用覆盖面极广的滚动支撑部件，在中小型电机、输送辊道、农用机械、家用机电产品、普通机床辅轴等场景中都承担着关键的支撑作用。这类轴承的核心功能是在轴与轴承座之间建立滚动摩擦副，将轴运转过程中的径向载荷作为主要承载对象，同时可承受一定比例的双向轴向载荷，相比滑动轴承结构，它的启动摩擦阻力更小，运转精度保持性更好，维护更换的便捷性更高，适合中低转速、载荷平稳的常规传动工况。

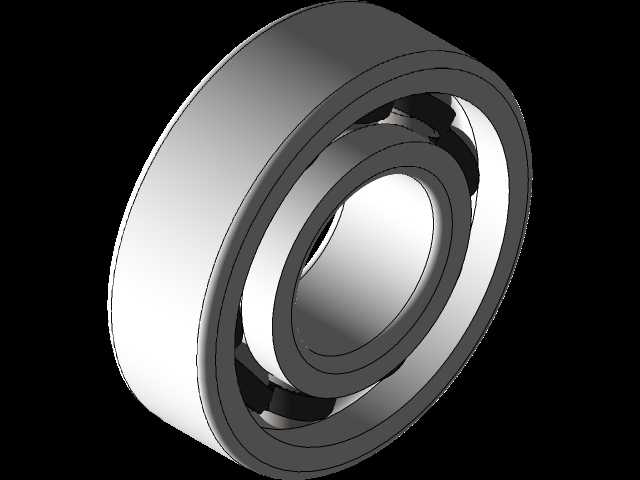

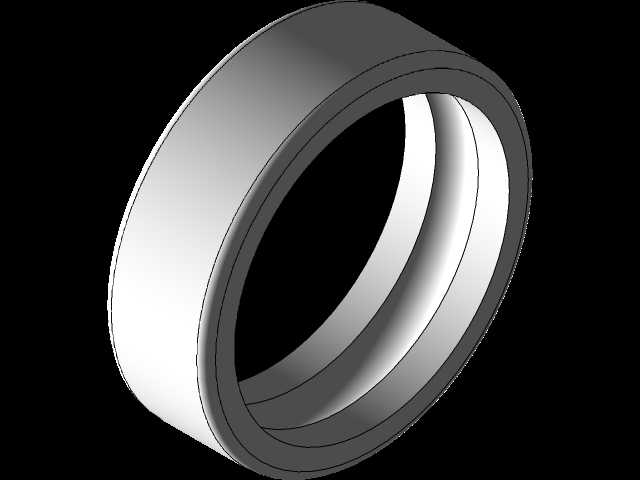

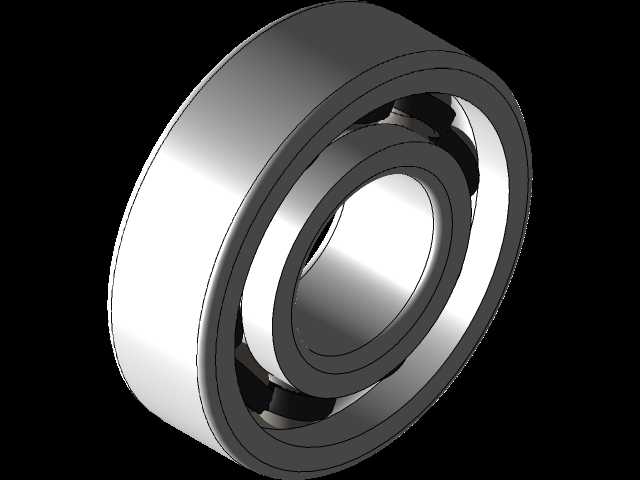

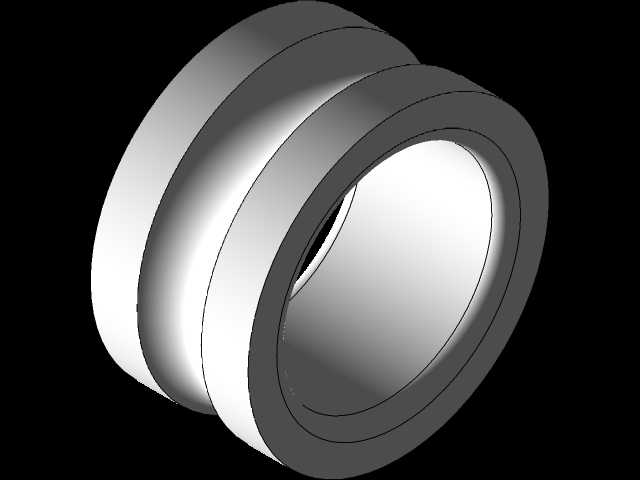

　　从实际选型与安装的边界条件来看，6206轴承的公称内径为30mm，适配直径30mm的标准圆柱轴伸，公称外径为62mm，对应轴承座安装孔的加工尺寸需按照基轴制配合要求预留公差，轴承自身公称宽度为16mm，安装时轴肩与座孔挡肩的高度不能超过轴承内、外圈的倒角尺寸，避免装配时出现干涉，同时要保证挡肩的端面垂直度，防止轴承安装后出现偏载，提前出现滚道点蚀、保持架磨损等失效问题。在三维建模过程中，首先要明确轴承的各组成部分结构：内圈与轴采用过盈配合随轴同步转动，内圈外侧加工有弧形滚道，滚道的曲率半径略大于钢球半径，保证钢球在滚道内顺畅滚动同时承受均匀接触应力；外圈安装在轴承座孔内，多数工况下为固定状态，内侧同样加工对应曲率的滚道；中间的滚动体为标准钢球，沿滚道圆周均匀分布，数量根据承载能力计算确定，钢球之间由冲压浪形保持架分隔，避免钢球运转过程中相互碰撞摩擦，同时保证各钢球的周向间距均匀，让载荷分布更均衡。

　　建模时需要注意各零件的装配约束关系：内圈与钢球、钢球与外圈之间为滚动接触约束，保持架与钢球之间保留合理的间隙，模拟实际运转中的活动量，不能直接做刚性绑定，否则后续做运动仿真时无法还原真实的滚动状态。在实际设备应用中，这类轴承的安装通常需要配合密封件、润滑脂使用，两侧加装密封圈或者防尘盖可以阻挡外界粉尘、水汽进入滚道内部，避免润滑脂被污染失效，定期补充锂基润滑脂可以大幅延长轴承的使用寿命，在转速较高的应用场景下，也可以采用稀油润滑的方式降低运转温升。设计选型时需要核算轴系的实际载荷大小与方向，如果轴向载荷占比超过径向载荷的四分之一，就需要考虑选用角接触球轴承替代普通深沟球轴承，避免轴承提前失效；如果设备存在较大的冲击载荷，也需要适当加大轴承的额定动载荷余量，不能仅按照轴径直接选配型号。从结构设计的细节来看，轴承的倒角尺寸、密封槽结构、保持架的冲压成型结构都需要符合通用零部件的标准规范，保证模型导入装配体后，可以直接与轴、轴承座、端盖、密封件等周边零件完成配合，不需要额外调整尺寸。很多新手建模时容易忽略滚道的曲率中心偏移量，直接将滚道做成与钢球等半径的圆弧，会导致装配后钢球与滚道的接触状态不符合实际，后续做有限元接触应力分析时结果偏差极大，正确的建模逻辑是先确定钢球直径，再按照深沟球轴承的滚道曲率系数分别计算内、外圈滚道的曲率半径与曲率中心位置，保证接触角符合设计要求。另外，保持架的兜孔间隙也需要按照标准预留，兜孔直径比钢球直径大0.2-0.5mm，既可以保证钢球在兜孔内自由转动，又不会出现过大的窜动，避免高速运转时保持架产生异响与额外磨损。在设备维护场景中，这类轴承的失效形式通常包括滚道疲劳点蚀、保持架断裂、密封失效导致的润滑泄漏、安装不当导致的内圈或外圈跑圈等，三维模型中还原各部分的结构细节，也可以帮助运维人员直观理解轴承的装配逻辑，在拆装维护时避免蛮力敲击导致轴承损伤。
