菱形法兰式带座外球面球轴承结构

做设备传动结构设计的时候，这类菱形法兰带座轴承是轻载传动工位最常用的支撑件之一，不像立式座需要额外做安装沉台，两个安装耳直接贴在设备壁板、型材框架立面就能锁付，省掉不少安装面加工的工序。日常在小型皮带输送机的辊筒两端、食品包装线的导辊支撑、自动化设备的短轴传动工位，甚至小型农用机具的转轴定位上，都能见到这类轴承的应用，它的核心作用就是给旋转轴提供径向支撑，同时补偿一定的轴系安装偏差，避免轴转动时出现卡滞、窜动的问题。

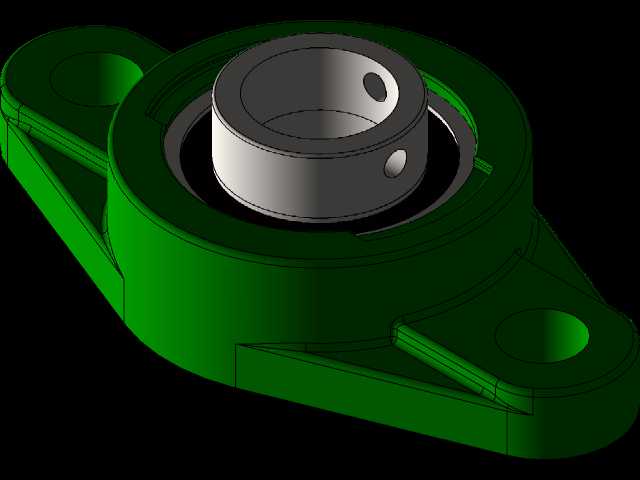

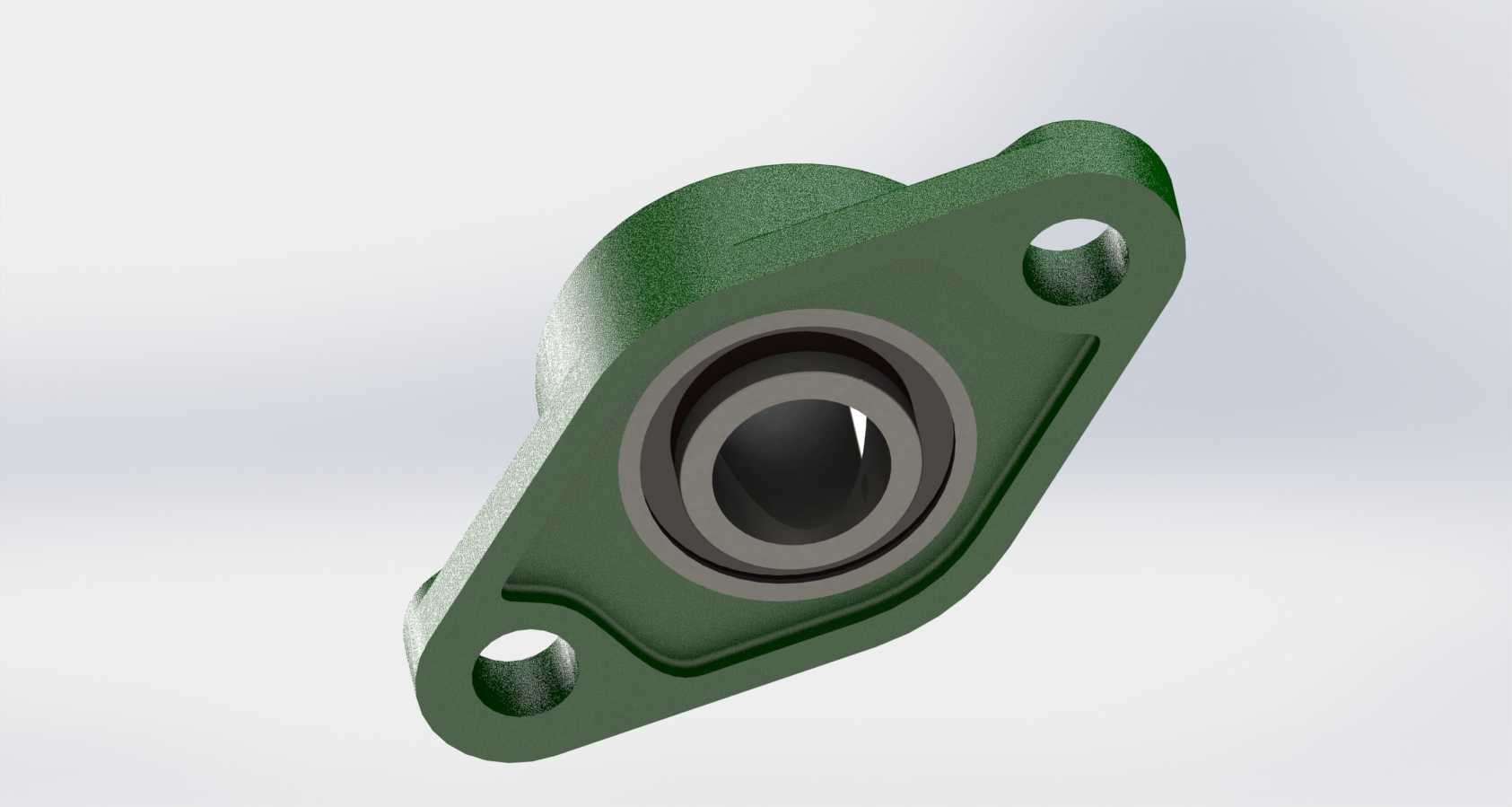

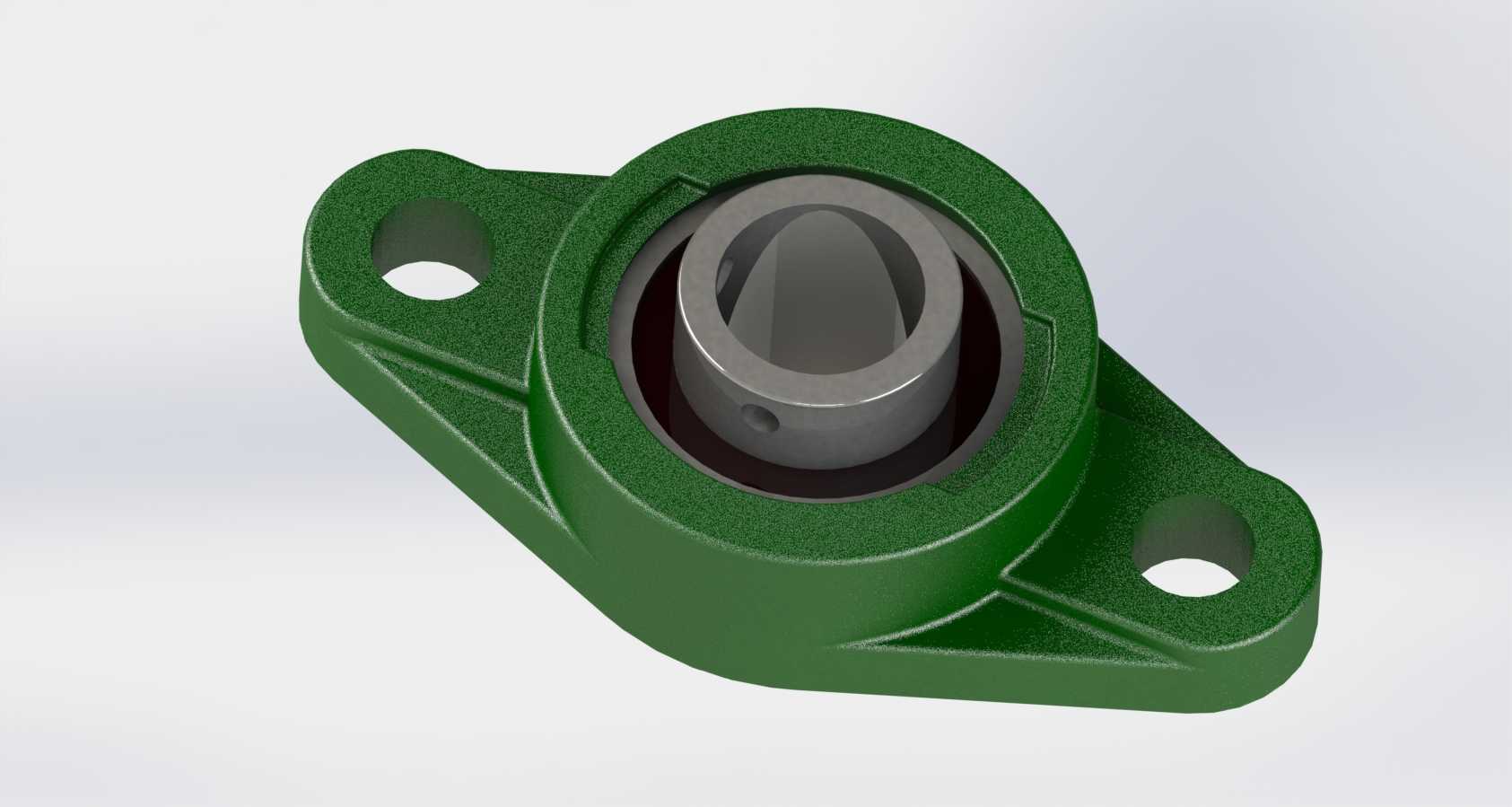

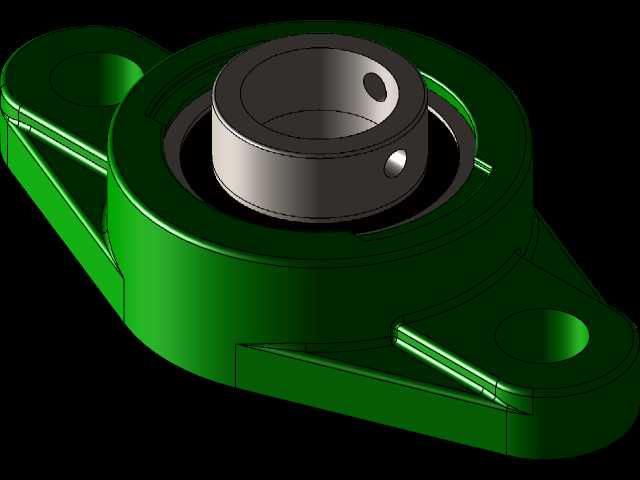

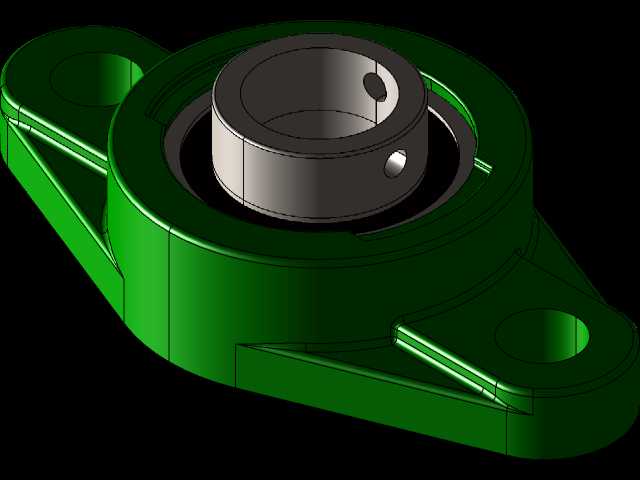

从结构设计逻辑来看，这个组件分为铸铁轴承座和内嵌的外球面球轴承两部分，轴承座做菱形切边造型，不是为了外观好看，而是在保证两个安装孔位有足够壁厚承受锁紧力的前提下，尽可能缩小座体的整体占用空间，两个安装耳做了下沉式的通孔设计，螺栓锁入后头部不会突出座体表面，避免和周边运动部件发生干涉。座体和轴承的配合面做了球面适配结构，也就是说当安装轴出现轻微的不同心、或者安装面有小角度倾斜时，轴承可以在座体内自动微调角度，不会因为轴系对中偏差导致轴承滚珠承受额外的侧向载荷，大幅降低安装时的对中精度要求，这也是带座外球面轴承在非标设备里被广泛使用的核心原因。

实际选型建模的时候，首先要卡准几个关键安装边界：两个安装孔的中心距是选型第一参数，直接决定能不能在现有设备面板上对位安装；其次是轴承的内孔直径，要和配套的轴径做公差匹配，一般这类轻载轴承用间隙配合加顶丝锁止的方式固定轴，内孔上预留的顶丝孔就是用来穿紧定螺钉，把轴承内圈和转轴锁成一体，避免轴转动时内圈跟转磨损轴面。座体的总厚度、轴承突出座体端面的高度也要提前核算，比如在设备壁板内侧安装时，要保证轴承突出部分不会和壁板内侧的线管、其他结构件碰擦，两个安装孔的孔径要匹配常用的内六角螺栓规格，一般同规格的法兰座安装孔都会留够螺栓穿入的间隙，不用额外扩孔。

建模过程中要注意几个细节的还原：轴承座的铸造圆角不能省略，实际铸件在两个安装耳和主体圆环的衔接位置都有工艺圆角，避免应力集中导致安装锁紧时座体开裂；轴承外圈和座体的配合球面要做贴合度校验，不能出现干涉或者间隙过大的问题，不然自动调心的功能就无法实现；轴承两端的密封结构也要还原，这类外球面轴承一般都带双面密封圈，防止车间里的粉尘、切削液或者其他杂物进入滚道，延长轴承的实际使用寿命。另外座体表面的喷塑层质感、轴承金属面的加工纹理在建模渲染时也要做区分，方便后续出工程图或者装配示意的时候，能清晰分辨不同部件的材质和装配关系。

在实际装配使用时，这类轴承的维护也很方便，座体上一般会预留注油嘴的位置（部分小型轻载款是免维护预润滑结构），定期补充润滑脂就能保证长期运行顺畅，相比需要自己加工轴承座、配合公差、加装密封件的分体式轴承设计，这种集成化的带座轴承能大幅缩短设计和装配周期，也降低了因为加工精度不足导致的轴承早期失效概率。做三维建模的时候，还要注意把轴承内圈的顶丝孔位置、安装孔的沉台深度做准确，不然出装配图的时候会出现螺栓长度选型错误、顶丝无法对位锁轴的问题，给现场装配造成不必要的麻烦。
