工业万向脚轮带支架实心滚轮结构

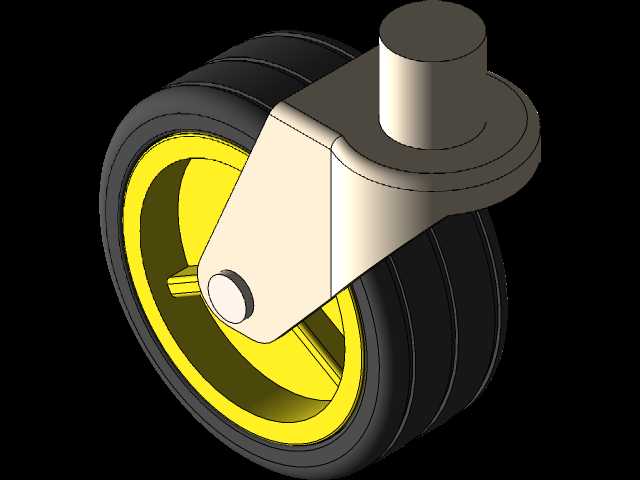

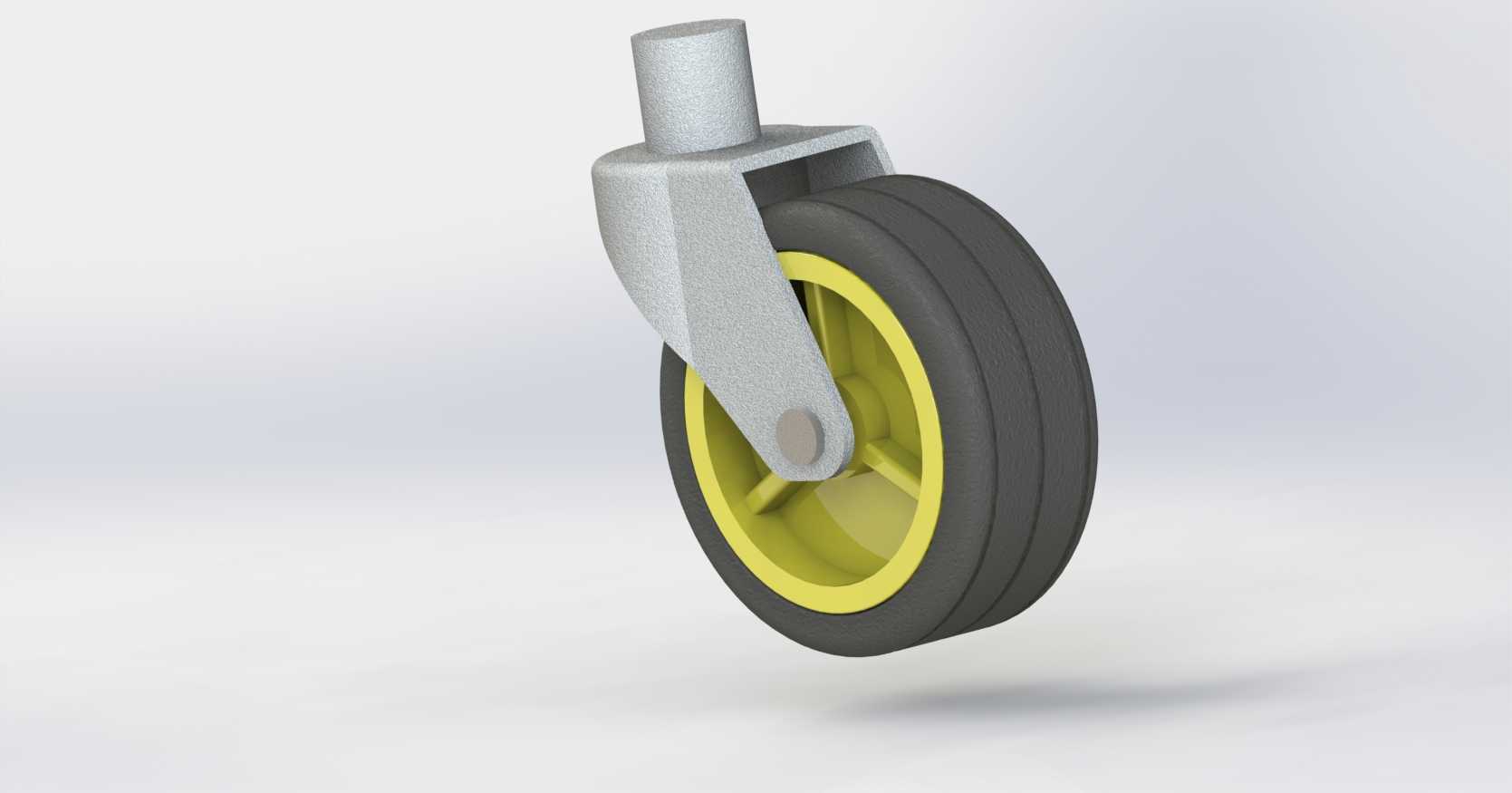

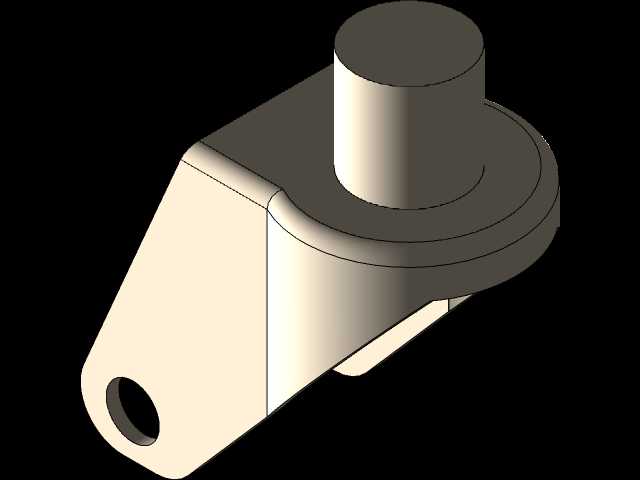

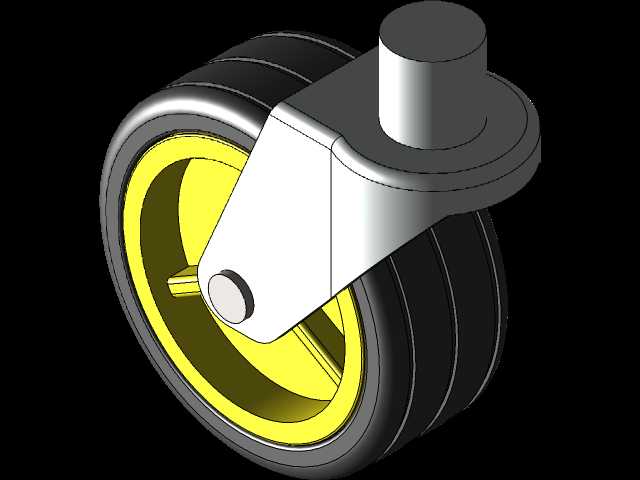

　　这类带转向支架的脚轮，日常在轻型移动设备、工装推车、仓储周转车、小型移动作业台、民用代步辅助设备上应用十分广泛，核心作用是承载设备整体重量同时实现灵活转向与平稳移动，降低设备移位时的人力消耗，适配平整硬质铺装地面的移动需求。从结构设计来看，该款脚轮采用插杆式安装结构，顶部的圆柱形插杆用于插入设备底部的安装套筒，配合插杆上的限位结构可以实现快速拆装，相比平板安装式脚轮，这种结构在需要频繁拆装脚轮的周转类设备上更具优势，安装时无需额外打孔固定螺栓，仅需将插杆压入对应规格的安装孔内即可完成装配，拆卸时也仅需拔出插杆，维护更换效率更高。转向支架采用一体式冲压折弯成型的金属支架，支架上端与插杆部位通过回转结构连接，可实现360度水平方向回转，

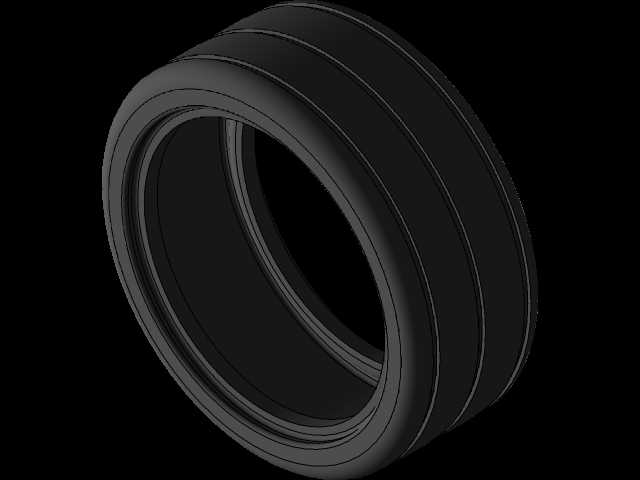

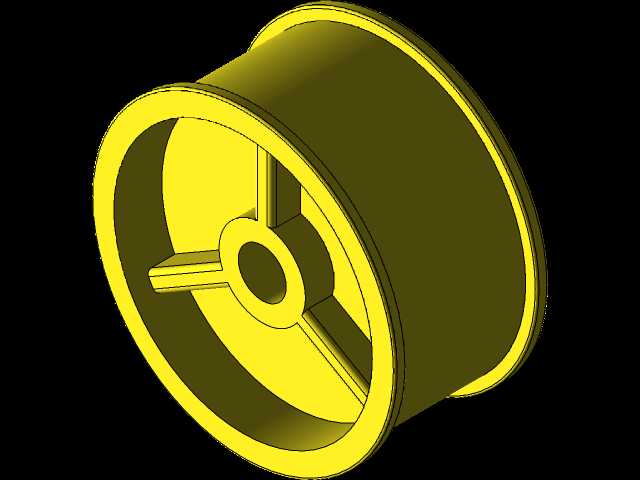

　　回转部位内置耐磨衬套，减少长期转向磨损带来的旷量，支架下端通过轮轴与滚轮连接，轮轴部位加装轴套降低滚轮转动时的摩擦阻力，同时避免轮轴与滚轮内孔直接磨损，延长整体使用寿命。滚轮部分采用双层结构设计，外层为高弹性耐磨橡胶材质，接触地面时可以产生微小形变，吸收地面不平整带来的小幅震动，同时橡胶材质与水泥、环氧地坪、瓷砖等常见地面的摩擦系数适中，既可以保证推行时不会打滑，又不会在地面留下难以清理的黑印，适配多数室内作业场景的地面防护需求；滚轮内层为硬质工程塑料轮芯，轮芯采用辐条式结构设计，在保证整体结构强度的前提下降低滚轮自身重量，轮芯中心预留与轮轴配合的安装孔，孔位精度控制在合理公差范围内，保证滚轮转动时不会出现偏心晃动的问题。

　　从安装边界尺寸来看，顶部插杆的直径与长度需要与设备底部的安装套筒尺寸严格匹配，插杆过细会导致安装后脚轮晃动，插杆过粗则无法顺利装入安装孔；支架的整体回转半径决定了设备底部需要预留的最小避让空间，设计设备底部结构时需要在脚轮安装位周边预留足够空间，避免支架转向时与设备底部的其他结构发生干涉；滚轮的直径直接影响脚轮的越障能力，直径越大的滚轮越过地面小凸起、缝隙的能力越强，但同时会抬升设备整体的离地高度，需要结合设备的整体高度要求、重心高度综合选型，滚轮宽度则与承载能力正相关，更宽的滚轮可以分散单位面积的地面压力，避免在软质地面上出现陷轮问题。在实际选型应用时，需要先核算单只脚轮需要承载的最大重量，预留足够的安全系数，

　　避免长期过载使用导致支架变形、轮轴断裂、滚轮脱胶等问题；如果应用在有腐蚀性介质的场景，还需要对金属支架做对应的防腐表面处理，橡胶材质也需要选用耐对应介质腐蚀的牌号，避免橡胶过早老化开裂；如果应用在需要经常制动的场景，还可以在该结构基础上加装顶部刹车或者侧刹结构，刹车触发后可以同时锁止滚轮转动与支架转向，保证设备停靠时的稳定性。建模过程中需要重点关注回转部位的配合间隙，间隙过大会导致转向旷量明显，推行时设备容易出现跑偏晃动，间隙过小则会导致转向阻力过大，操作费力；轮轴与滚轮、支架的配合公差需要按照转动配合的要求设置，保证滚轮转动顺畅无卡滞，同时不会出现轴向窜动；橡胶轮面与塑料轮芯的结合部位需要设计对应的卡位结构，保证两者结合牢固，长期受力转动时不会出现轮面与轮芯脱离的问题。
