在非标自动化生产线、精密检测设备、数控加工工作台的直线运动单元搭建中,这类带双滑块的直线导向组件是应用频率极高的核心传动支撑部件,区别于单滑块的窄幅导向结构,双滑块配置能够承载更大的倾覆力矩,在悬臂式移栽机构、大跨度移动平台的设计场景中,能有效避免运动过程中的卡滞、偏磨问题,保障运动轨迹的直线度精度。从实际设备运行的需求出发,这类组件的核心作用是为运动负载提供高精度的直线往复运动导向,替代传统的光轴加直线轴承的开放式导向结构,其滑块与导轨之间的滚道经过精密磨削,滚动体在滚道内循环运动,摩擦阻力仅为滑动导向的五分之一左右,即使在低速往复运动的工况下,也不会出现爬行现象,能够稳定实现微米级的进给定位,这也是很多精密点胶、芯片邦定、
视觉检测工位优先选用这类导向组件的核心原因。在设计思路上,这款组件的滑块采用了分体式压块结构,滑块主体为黑色金属基座,上方的两块白色安装板通过内六角螺钉与基座锁紧,这种结构一方面可以在装配时调整滑块与导轨的预紧力,通过控制安装板的锁紧力矩,消除滚道间隙,提升整体刚性,另一方面也方便后期维护时更换滚动体保持架,无需整体拆卸滑块即可完成间隙调整,大幅降低设备运维的拆装工作量。导轨部分采用标准的四方截面型材,底面为安装基准面,两侧的滚道为圆弧接触式设计,相比哥特式滚道,圆弧接触的应力分布更均匀,在承受垂直向下、侧向的复合载荷时,接触变形量更小,适合中高速、中等载荷的连续往复运动场景。从安装边界来看,导轨的安装孔采用等间距分布设计,
孔位尺寸匹配常规的M内六角安装螺钉,安装时可以直接通过螺钉将导轨锁紧在设备的安装基准面上,无需额外加工定位销孔即可保证导轨的直线度,当然在高精度要求的场合,还是建议在导轨侧面加工定位台阶,进一步提升安装的位置精度。滑块上方的安装板预留了四个螺纹安装孔,孔位布局符合通用的工业安装标准,能够直接连接负载安装板、气缸连接座、电动滑台动子等常见部件,不需要额外加工转接板,能够缩短设计阶段的选型适配周期。在实际选型应用中,需要注意这类双滑块组件的两个滑块之间的间距可以根据负载的重心位置调整,当负载重心距离滑块安装面较远时,需要适当增大两个滑块的间距,降低单个滑块承受的倾覆力矩,避免滚道局部应力过大导致的早期磨损。另外,

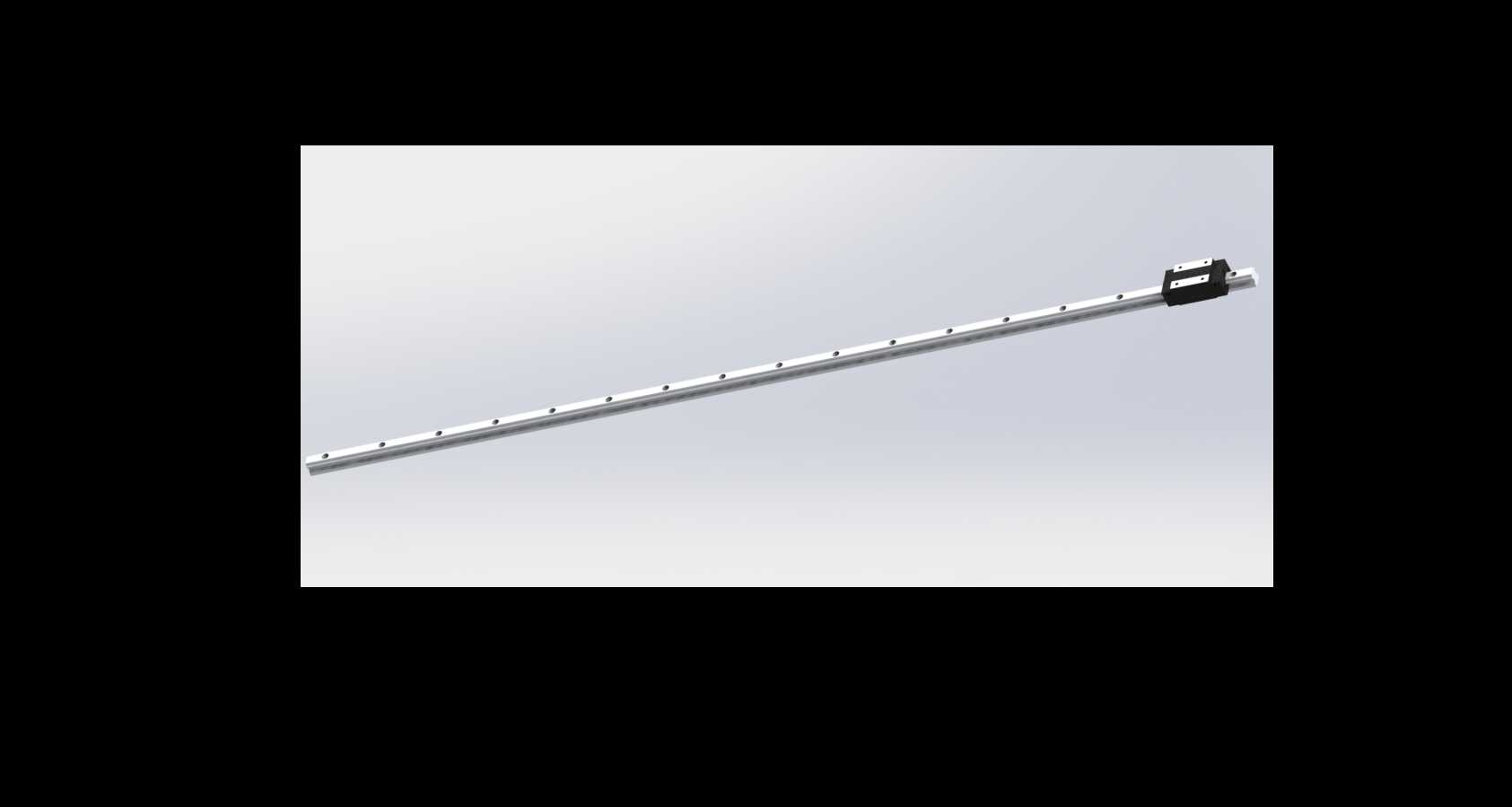

滑块两端自带防尘密封端盖,能够阻挡车间环境中的切屑、粉尘进入滚道内部,延长组件的使用寿命,在有切削液、粉尘较多的加工设备场景中使用时,还可以额外加装金属刮屑片,进一步提升防护等级。很多结构设计新手在建模这类组件时,容易忽略滑块与导轨之间的运动间隙,直接将两者做贴合干涉处理,实际上在装配体中需要预留合理的间隙值,模拟实际的预紧状态,这样在后续做运动仿真时,才能得到更贴近实际的运动阻力、载荷分布结果。另外,导轨的端面通常设计有拼接基准面,当需要长行程导向时,可以将多根导轨拼接使用,拼接时需要对齐滚道的接缝位置,避免运动过程中滚动体经过接缝时产生卡顿,这一点在长行程移栽机、龙门码垛设备的设计中需要格外注意。从运动精度的保持性来看,这类组件的滚道经过淬硬处理,表面硬度达到HRC58-62,具备足够的耐磨性能,在正常润滑、额定载荷的工况下,运行数万小时后精度损失仍能控制在允许范围内,适合长期连续运行的工业设备使用。在做三维建模时,除了要准确还原各个安装孔的位置尺寸、导轨的截面轮廓、滑块的外形尺寸之外,还需要把滑块内部的滚动体循环通道做合理简化,不需要完全还原每一颗钢珠的细节,但是要保证安装接口的尺寸完全准确,这样在整体设备装配时,才能准确检查各个部件之间的干涉情况,避免实际加工装配时出现孔位错位、安装空间不足的问题。
