工业缝纫机DPX5号16号机针结构设计

　　在服装加工、皮具缝制、家纺生产等大量依赖工业缝纫机的生产场景中，机针作为直接接触缝料、完成缝线穿刺成圈的核心执行零件，其结构精度直接决定线迹成型质量、缝料损伤概率与连续作业的稳定性。本次建模的DP X 5#16规格机针，是平缝机、厚料同步车等通用工业缝纫设备的常用适配型号，主要针对牛仔布、厚帆布、多层皮革、中厚型家纺面料等中等偏厚缝料的缝制工况设计，区别于家用机针的细柄弱刚性结构，该型号机针在结构强度、穿刺锐度、线槽匹配度上都做了针对性的工程优化。

　　从实际安装边界来看，该机针的柄部为标准圆柱形结构，直径匹配工业平缝机通用的针夹装夹孔径，装夹时柄部完全插入针夹孔后通过顶丝锁紧，安装定位以针柄顶端到针孔中心的长度为基准，该尺寸严格匹配旋梭/摆梭的勾线行程，确保机针下行到下止点回升时，旋梭尖能精准勾住针孔处抛出的线环，避免跳针、断线故障。针柄到针杆的过渡段采用平滑锥度过渡，既避免截面突变带来的应力集中，也能在高速往复穿刺过程中减少气流扰动对缝线的干扰，适配每分钟最高五千转以上的缝制作业转速。

　　针杆部分作为机针的主体结构，其直线度公差控制在微米级，确保高速往复运动时不会出现偏摆蹭针板、碰旋梭的问题。针杆上的长线槽设计深度与对应规格缝线的直径匹配，缝线嵌入线槽后不会突出针杆表面，穿刺缝料时线槽能容纳缝线随针体一同穿过面料，避免缝线被面料纤维摩擦刮毛、拉断；针孔位置的短槽则对应机针安装后的背侧，为线环成型预留足够空间，当机针回升时，短槽侧的缝线不受面料挤压，能顺利膨出形成稳定线环，供勾线机构拾取。

　　针尖部分采用圆锥型锐化设计，区别于针织面料用的球头针尖，该圆锥针尖能快速穿透致密的厚料纤维，不会把面料纤维顶断造成缝位起毛、破损，针尖的锥角经过反复工况验证，既保证足够的穿刺锐度降低穿刺阻力，又避免针尖过脆在缝制硬皮、带胶衬布等工况下出现针尖崩缺、弯钩的问题。针孔采用冷挤压成型工艺对应的结构设计，孔壁光滑无毛刺，穿线后缝线在孔内往复滑动时不会被刮损，针孔上下边缘做了微小圆弧过渡，避免高速运动时缝线在孔口处被剪切断裂。

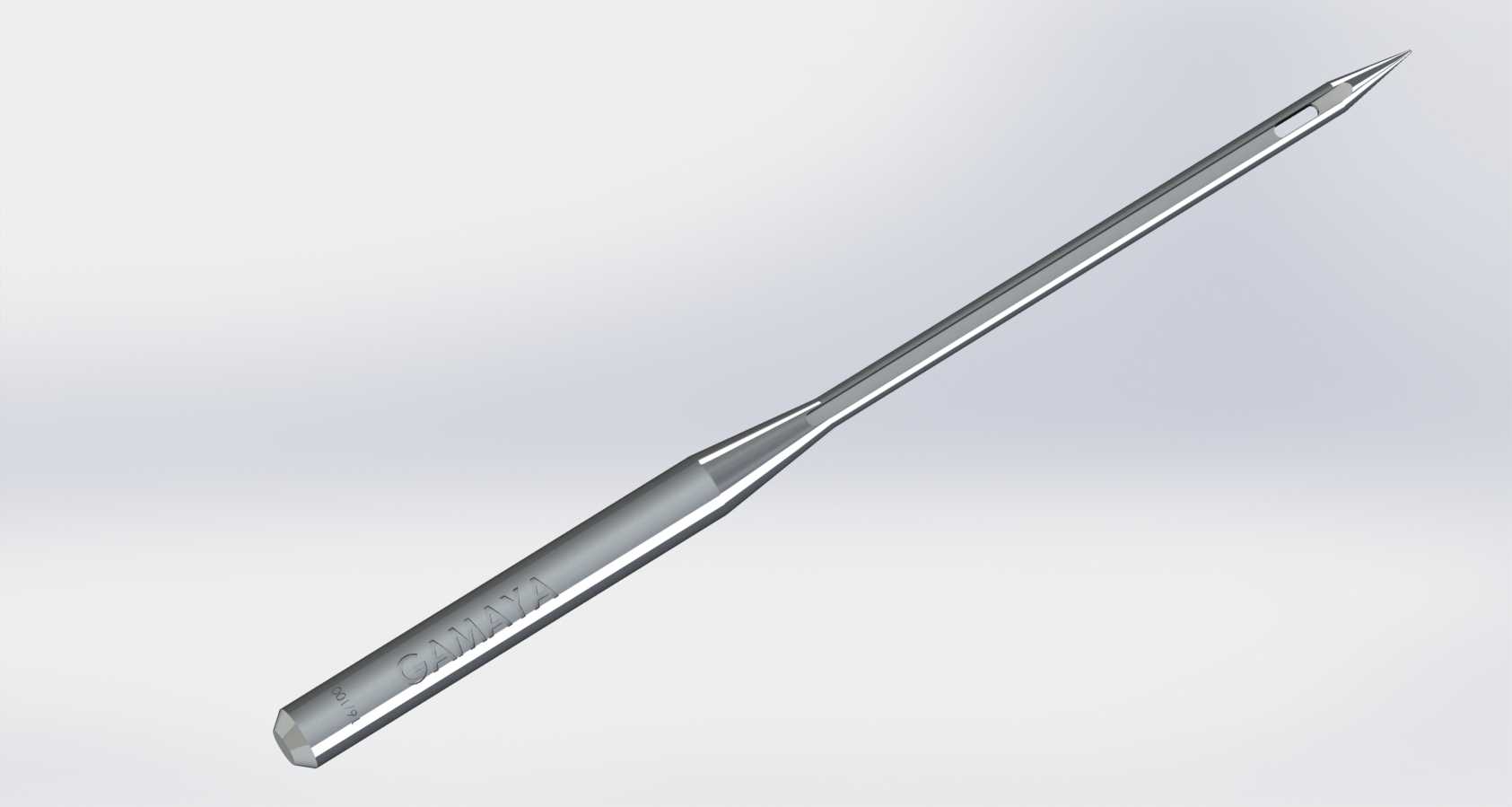

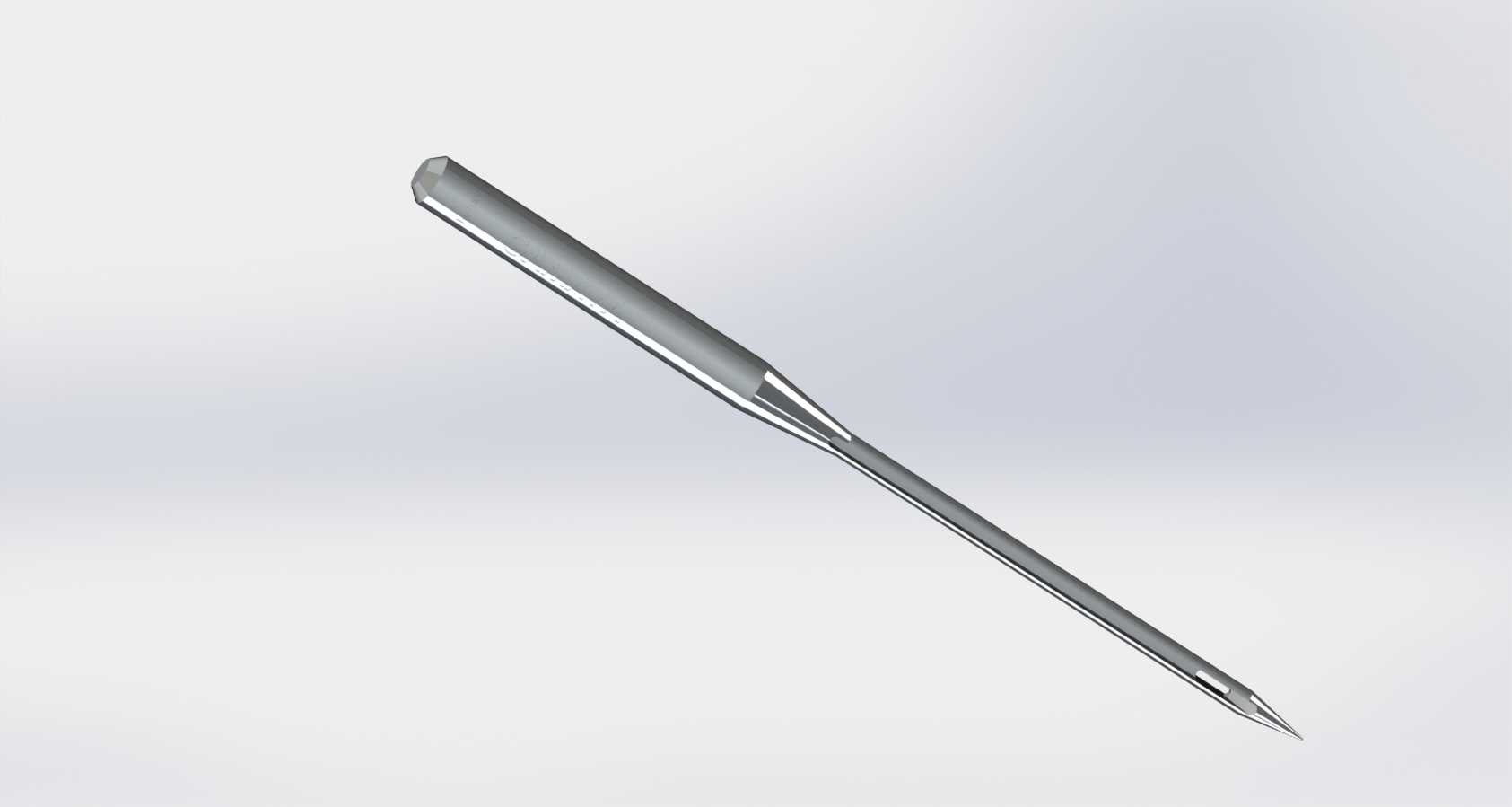

　　建模过程中，首先以装夹基准面为坐标原点建立装配坐标系，先绘制针柄的圆柱轮廓，再通过放样特征完成针柄到针杆的过渡锥面，针杆部分以直线度为核心约束做等直径拉伸，之后通过扫描切除做出长、短线槽的结构，线槽的深度沿针杆长度方向做渐变处理，靠近针柄端稍浅、靠近针孔端稍深，匹配缝线运动时的受力变化。针尖部分通过旋转凸台做出圆锥基体，再对针尖尖端做微小圆弧钝化处理，避免建模时出现零厚度特征同时符合实际产品的尖端处理工艺。针孔部分采用拉伸切除后孔口倒圆角的方式完成，所有过渡位置都做了对应实际零件的圆角处理，避免应力集中的同时还原真实零件的工艺特征。针柄末端的扁位结构也做了还原，该扁位配合针夹上的定位槽，能确保机针安装时针槽方向与勾线方向完全对齐，避免装夹方向错误导致的跳针故障。

　　在实际设备选型匹配中，该型号机针的长度、柄径参数适配绝大多数中速、高速平缝机与厚料同步车，更换不同号数的同系列机针时不需要调整针夹高度与旋梭位置，仅需要根据缝料厚度、缝线粗细选择对应号数即可，16号机针适配20/3到20/6规格的涤纶缝纫线或锦纶线，缝制厚度在2-5mm的多层织物或1-2mm的天然皮革时，能保持稳定的穿刺性能与成圈效果，不会出现针洞过大、线迹歪斜的问题。日常设备维护中，机针属于易损件，当针尖出现磨损弯钩、针孔出现毛刺时需要及时更换，该模型的结构参数完全还原实物尺寸，可用于缝机配件的虚拟装配验证、缝纫过程的动力学仿真分析，也可作为缝机操作培训的可视化演示模型，帮助维修、操作人员理解机针的结构功能与装夹对位要求。
