五星脚办公转椅支撑底座结构设计

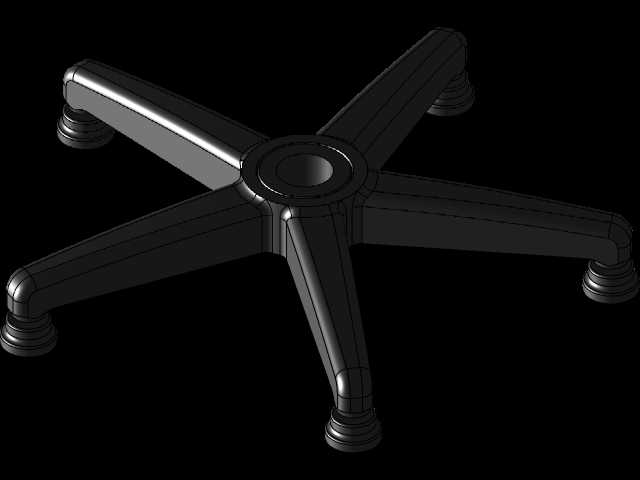

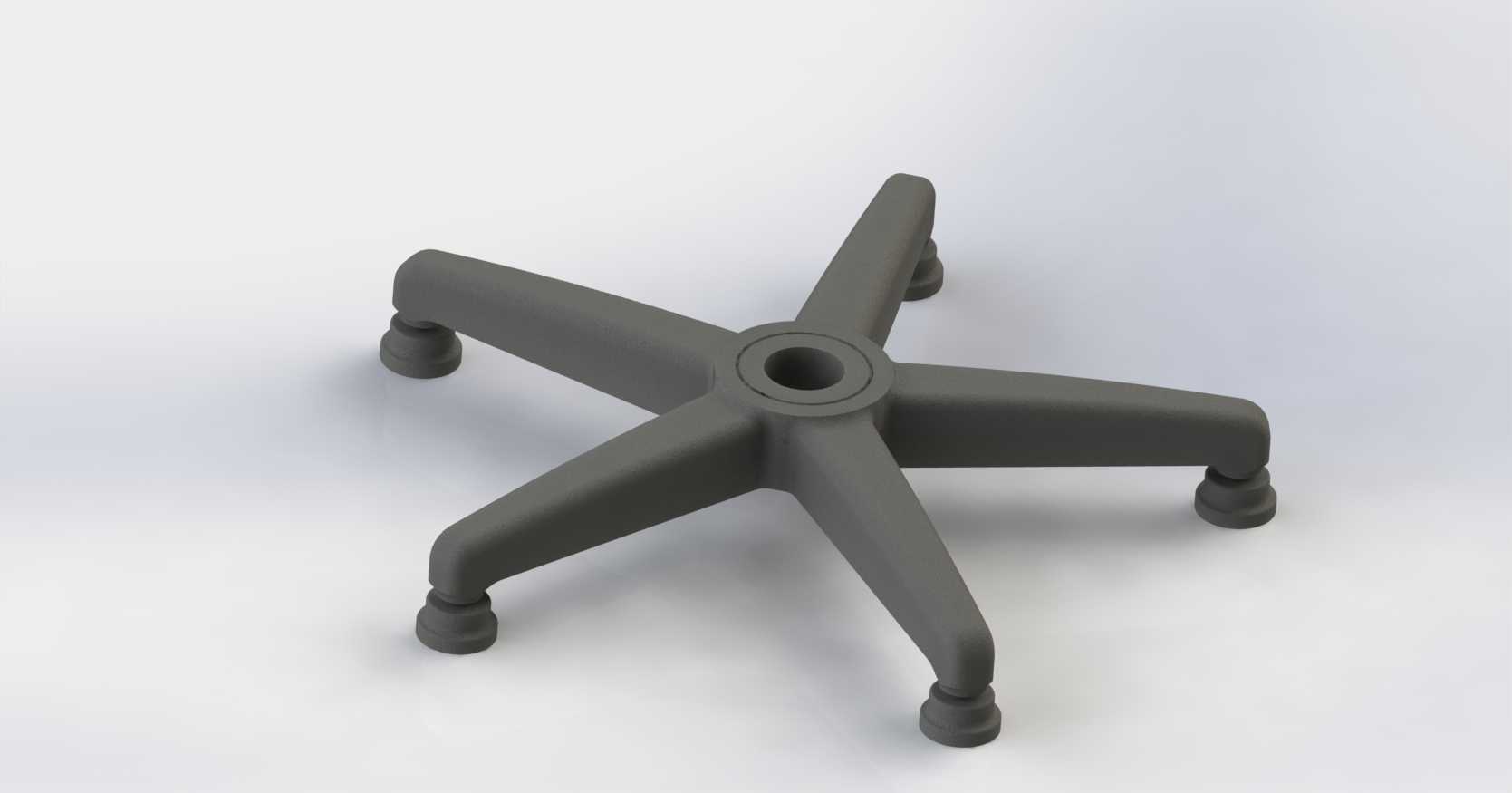

　　日常办公场景中使用的滚轮转椅，其核心承重支撑部件就是这款五星结构的椅腿底座，作为转椅整体受力的核心承载构件，该部件的结构合理性直接决定了座椅的使用稳定性、承重能力与使用寿命。从实际应用场景来看，这类五星脚底座不仅适配常规办公转椅，也可用于电竞座椅、实验室升降工作椅、车间防静电工作转椅等多种带升降旋转功能的座椅产品，是商用、办公、工业作业场景中座椅类产品的通用核心支撑配件。

　　从功能特性层面来说，该五星脚采用五支辐射式支腿的对称结构设计，相比三腿、四腿结构，五支腿的支撑点分布更均匀，任意方向的倾覆力矩都能被相邻支腿有效分散，可大幅降低座椅侧翻风险，满足日常使用中人体倚靠、挪动、倾斜坐姿等多种受力状态的稳定性要求。支腿末端设置有脚轮安装位，可适配标准规格的插杆式办公椅脚轮，安装后可实现座椅全方向顺滑移动，同时支腿末端的安装位做了加强凸台结构，避免脚轮插拔、长期受力过程中出现支腿端部开裂的问题。底座中心位置设置有升降气杆安装孔，孔位尺寸匹配常规办公椅通用的50mm直径升降气杆，孔内预留有气杆定位的配合台阶，安装时气杆插入后可自动卡合定位，无需额外紧固件即可实现可靠连接，同时中心安装位周边做了环形加厚的加强筋结构，将气杆传递的人体重量均匀分散到五根支腿上，避免中心位置长期受集中载荷出现断裂变形。

　　从设计思路上看，这款椅腿采用等强度的变截面支腿设计，靠近中心连接座的位置支腿截面厚度更大，向末端延伸过程中截面逐步收窄，在保证整体承重能力的前提下，尽可能降低部件自身重量，减少生产原料消耗，同时也能降低座椅整体的移动阻力。支腿的外形采用圆弧过渡的流线型设计，没有尖锐棱角，可避免日常使用过程中磕碰划伤使用者腿部，同时支腿的下边缘做了微弧收边处理，在地毯、地砖等不同地面移动时，不会剐蹭地面表层。支腿的弧度设计经过受力校核，当人体重量通过气杆传递到中心座时，每根支腿承受的弯曲应力分布均匀，不会出现局部应力集中的薄弱点，按照常规办公座椅的承重标准，该结构可稳定承载150kg以上的静态载荷，满足日常使用的承重要求。

　　从安装边界与尺寸适配角度来说，该五星脚的支腿外切圆直径适配常规办公椅的尺寸范围，安装脚轮后整体高度匹配常规升降气杆的最低安装高度，不会出现座椅最低高度过高、不符合人体工学坐姿要求的问题。中心安装孔的深度与配合公差经过优化，既可以保证气杆插入后连接牢固，不会出现座椅转动过程中底座与气杆松脱的问题，也不会因为配合过紧导致气杆拆装维护困难。支腿末端的脚轮安装孔采用标准的11mm插杆孔径，适配市面上绝大多数通用办公椅脚轮，无需定制特殊规格配件，后期维护更换成本更低。支腿的底面距离地面的预留间隙足够，在不平整地面使用时，支腿本体不会剐蹭地面，同时脚轮安装后突出支腿底面的高度经过匹配，保证座椅放置后整体水平，不会出现晃动、倾斜的问题。

　　在实际生产适配层面，该结构可采用尼龙加玻纤注塑成型，也可采用铝合金压铸成型，不同材质的生产工艺都能适配该结构的脱模角度与壁厚设计，注塑生产时壁厚均匀，不会出现缩痕、气泡等成型缺陷，压铸生产时的拔模斜度设置合理，成型后成品变形量小，无需大量后处理工序即可满足装配精度要求。结构上没有复杂的异形曲面，建模过程中可通过对称阵列快速完成支腿结构的构建，中心安装位的加强筋布局可根据实际选用的材质调整厚度，在满足强度要求的前提下优化材料用量。对于结构设计从业者来说，这类支撑类部件的设计核心是在保证受力均匀、连接可靠的前提下，兼顾安装通用性与使用安全性，避免出现应力集中的薄弱点，同时匹配通用配件的标准尺寸，降低产品的生产与维护成本。
