服装加工设备用翘板触发式微动开关

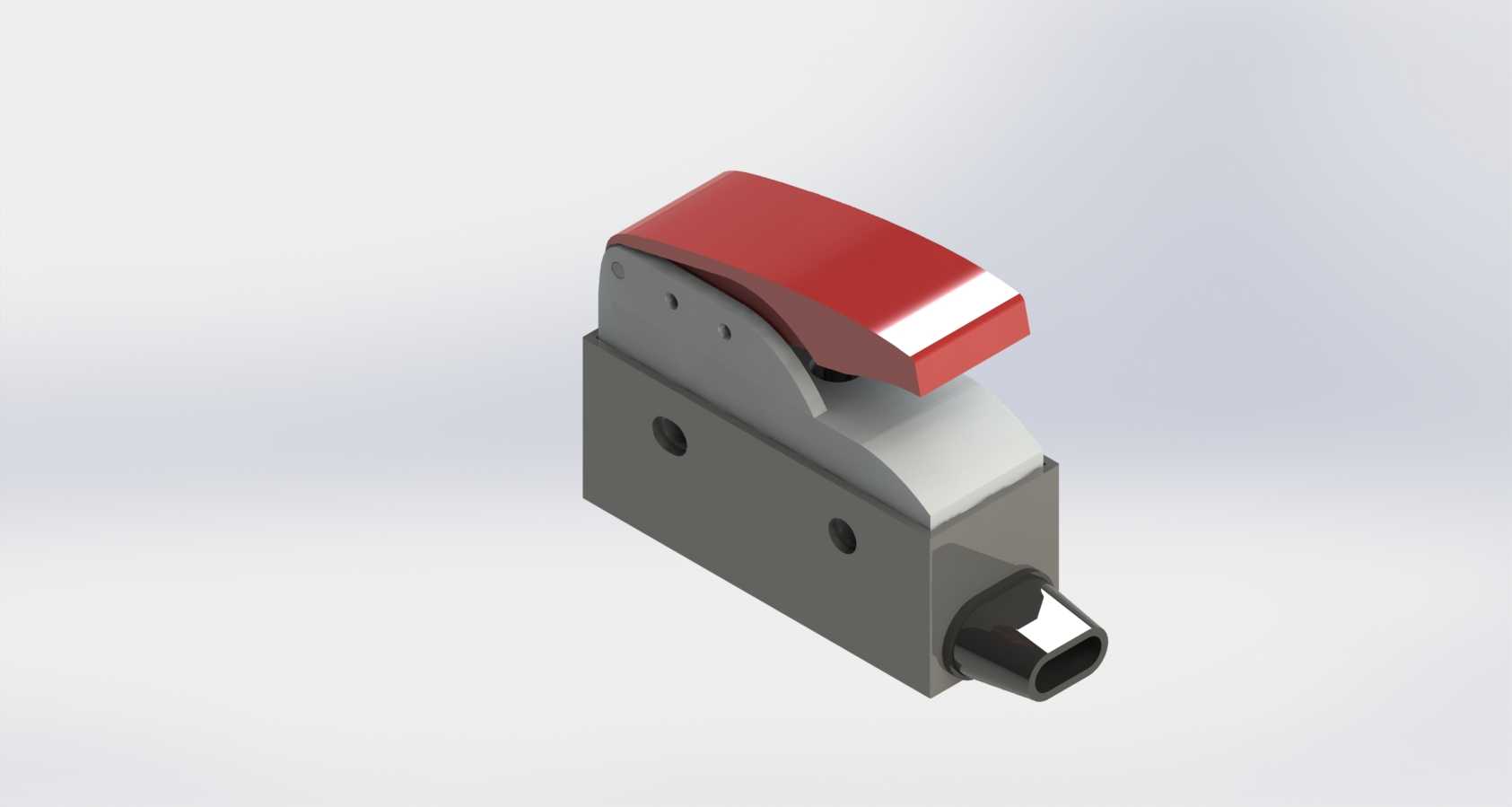

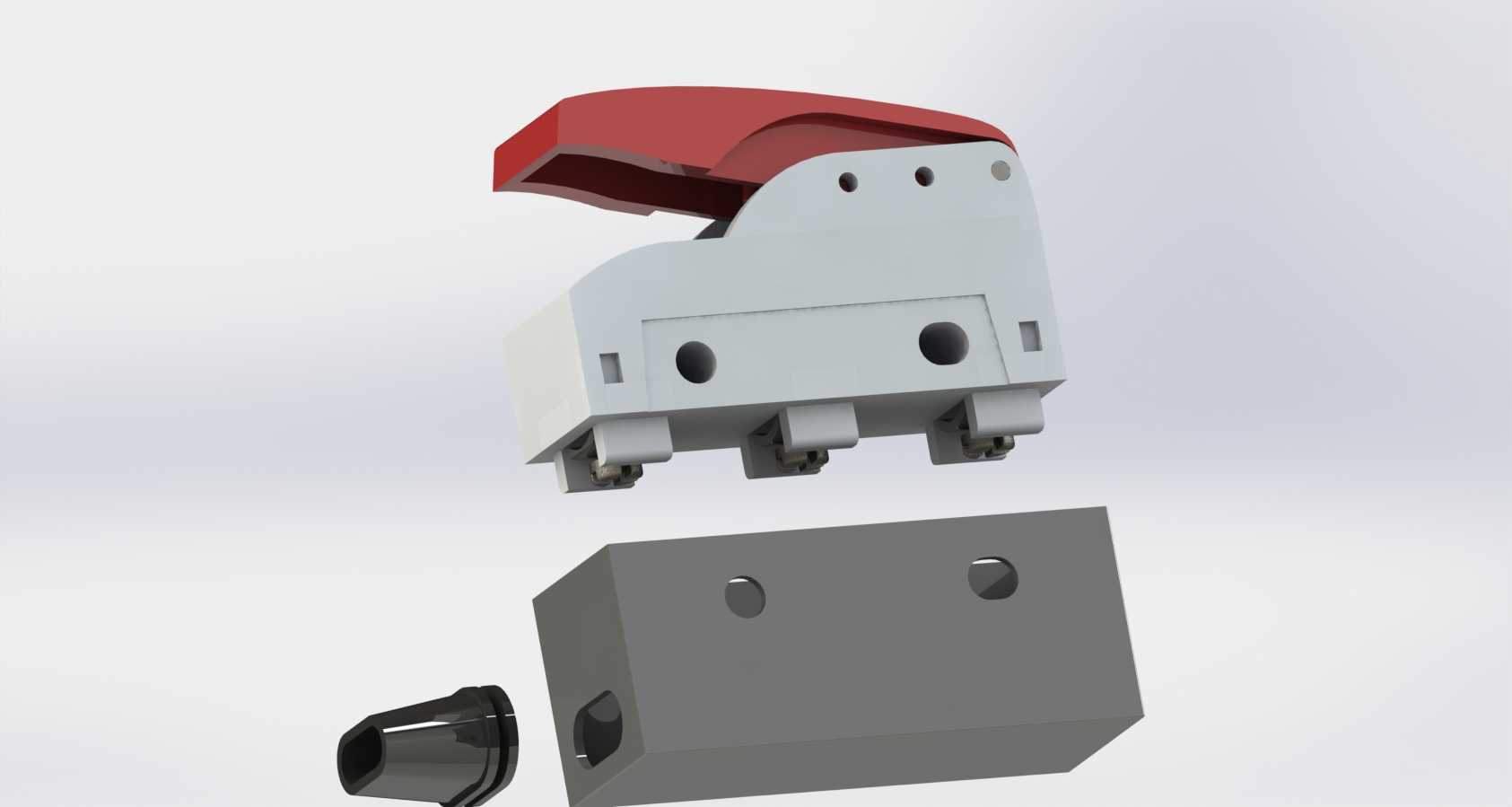

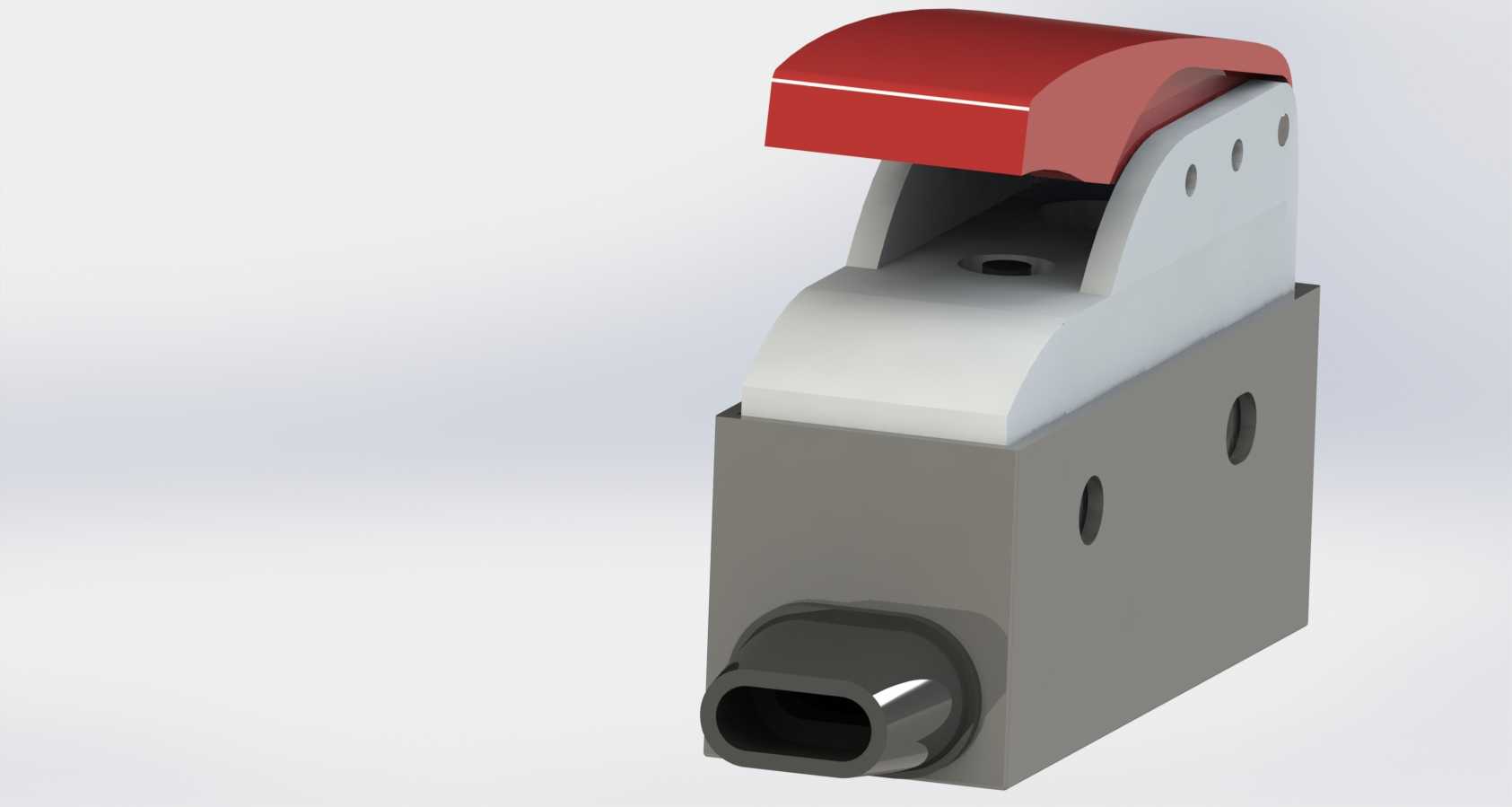

　　做服装加工生产线配套电气件选型快十年，接触过的各类小型触发开关没有上百也有几十款，这款翘板式微动开关的结构设计，是专门针对工业蒸汽熨斗的高频操作场景做的定向优化，和普通民用微动开关的设计逻辑完全不同。先从实际安装场景说，工业蒸汽熨斗的握持手柄内部空间非常局促，还要预留蒸汽管路、加热元件引线的排布空间，所以这款开关的本体做了紧凑的方块式布局，本体侧面预留的两个安装孔位，刚好匹配熨斗手柄内部的注塑安装柱，安装时不需要额外做转接支架，直接用M2.5的自攻螺丝就能完成固定，安装孔的中心距公差控制在0.1mm以内，装配时不会出现孔位错位的问题，本体尾部的出线口做了斜切导向结构，穿线时不会刮破引线的绝缘层，引线弯折半径预留了3mm的安全空间，

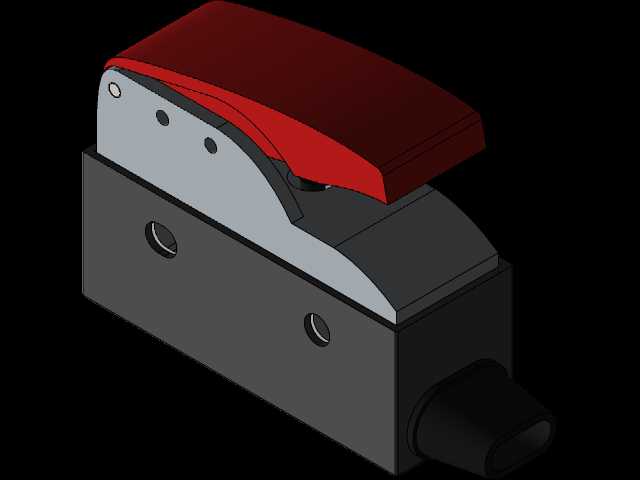

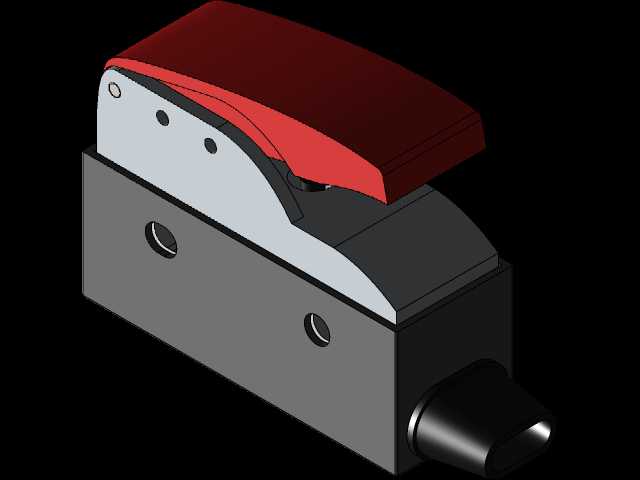

　　长期握持弯折引线也不会出现线芯断裂的问题。再看触发结构的设计，普通微动开关的触发按钮是点接触式，按压力度集中在很小的接触面上，长期高频按压很容易出现按钮塌陷、接触不良的问题，这款开关用了大弧面的翘板式触发件，红色翘板的触发面做了15度的倾斜角度，刚好匹配手指按压时的自然弧度，操作人员握持熨斗时，不需要刻意调整手指位置就能精准触碰到触发面，翘板和内部触发机构的连接做了圆弧过渡，按压时的行程反馈非常清晰，按压力度控制在1.2N到1.8N之间，既不会因为力度太轻出现误触发，也不会因为力度太大导致长期操作手指疲劳，单组触点的额定通断能力可以满足蒸汽熨斗加热回路的电流要求，触点材质用了银合金材质，长期通断大电流也不会出现触点氧化烧蚀的问题。

　　从实际使用工况来看，服装加工车间的环境湿度比普通民用环境高很多，蒸汽熨斗工作时还会有少量冷凝水顺着手柄缝隙渗入，所以这款开关的本体拼接缝做了错位挡边结构，少量溅水不会直接渗入内部触点区域，翘板和本体的配合间隙控制在0.2mm，既不会因为间隙太小出现按压卡滞，也能阻挡大部分的纤维绒毛、粉尘进入开关内部，避免长期使用后绒毛堆积导致的触发失灵。很多刚入行的结构设计师在选这类小型开关的时候，只会看触点容量、外形尺寸这些纸面参数，往往忽略了操作面的角度、安装孔位的适配性、出线口的防护这些细节，之前有个同行做手持式蒸汽挂烫机的结构设计，选了一款普通的点按式微动开关，装机测试的时候就发现操作人员要刻意挪动手指才能按到开关，每天上千次按压操作下来，

　　操作人员的手指疲劳度非常高，后来换成这种翘板式结构的微动开关，操作流畅度提升了很多，售后反馈的开关失灵故障率也下降了近七成。再说到建模时的细节处理，这款开关的翘板边缘做了R0.8的圆角处理，没有尖锐的棱角，手指长期接触也不会出现硌手的问题，本体外壳的壁厚做了均匀的1.2mm厚度，注塑成型时不会出现缩痕、翘曲的问题，内部触发机构的运动间隙预留了0.15mm，高低温环境下（蒸汽熨斗工作时手柄内部温度可以达到60摄氏度左右）也不会因为塑料件热胀冷缩出现卡滞的问题，安装时的定位基准选在本体的底面，和手柄内部的安装平面完全贴合，不会出现安装倾斜导致的翘板按压行程不一致的问题。很多人觉得微动开关是非常小的标准件，不需要做针对性的结构适配，实际上在手持式高频操作的设备上，这类小型操作件的使用体验直接影响整台设备的操作手感，甚至会影响一线操作人员的工作效率，这款开关的结构设计没有追求多余的功能，所有的结构细节都是围绕服装加工行业蒸汽熨斗的实际使用场景做的优化，没有冗余的结构，也没有缺失必要的防护设计，不管是做同类型手持式加热设备的结构选型参考，还是做小型触发开关的结构设计学习，都是非常有参考价值的实物建模案例。
