带同步带轮结构的橡胶从动滚轮

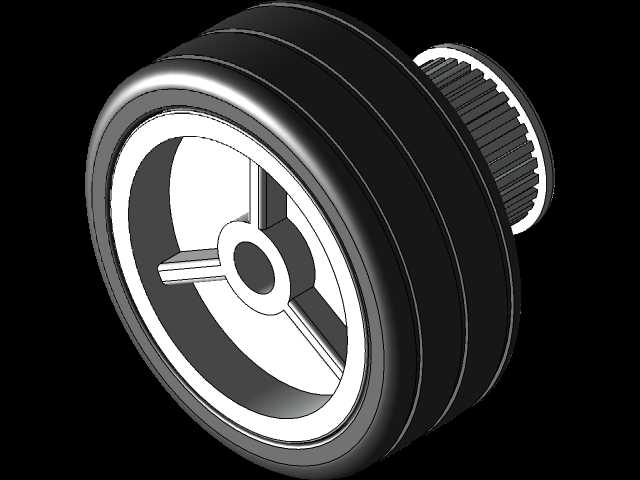

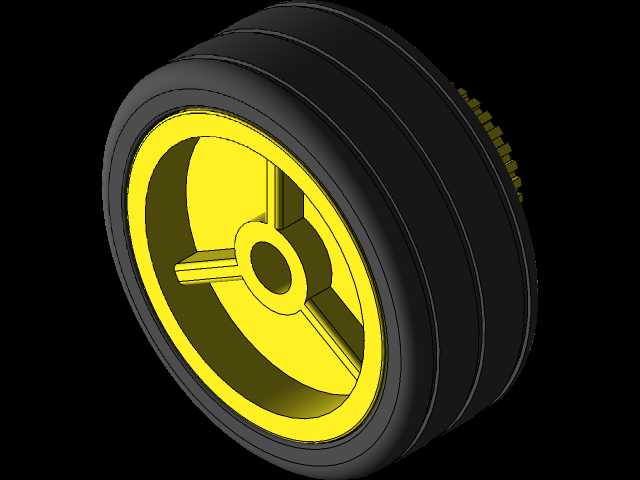

　　该从动滚轮结构常见于轻型输送设备、小型代步载具、自动化分拣线的从动端支撑部位，区别于主动驱动轮，这类部件无需外接动力输入，核心作用是随设备运动轨迹做被动回转，承担负载支撑、行走导向、降低移动摩擦阻力的功能。从结构组成来看，外部采用多层橡胶材质轮缘，橡胶层的邵氏硬度控制在常规工业脚轮的适中区间，既可以在接触地面或输送轨道面时提供足够的摩擦力，避免行走过程中出现打滑偏移，也能通过橡胶自身的弹性形变吸收设备移动过程中产生的小幅震动，降低运行噪音，同时避免硬质轮面刮伤环氧地坪、PVC输送面板等接触基面。轮缘内侧为金属材质轮毂支撑结构，轮毂采用辐条式减重设计，在保证整体结构强度、满足径向负载承载要求的前提下，尽可能降低轮体自身的转动惯量，

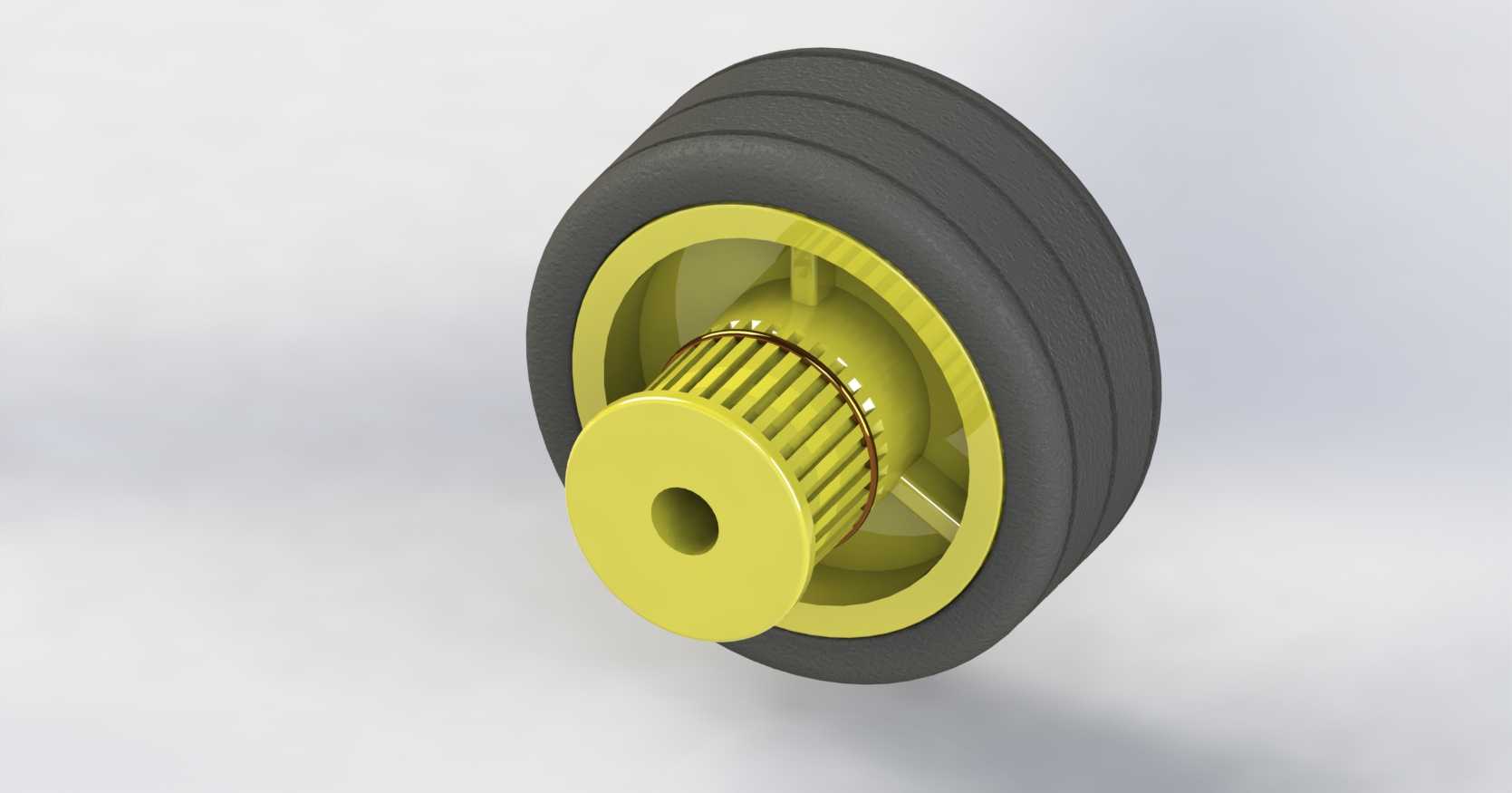

　　减少被动回转时的阻力损耗，让轮体随动过程更加顺畅，不会出现卡滞、拖行的问题。轮毂中心集成了同步带轮结构，带轮齿形为常规圆弧齿型，可与对应规格的同步带啮合，这类设计并非用于传递主驱动力，更多是用于配套转速检测、位置反馈类的传感装置，通过同步带带动编码器等检测元件转动，实现轮体转速、行走位移的精准采集，部分场景下也可作为辅助传动接口，连接小型阻尼装置实现行走缓冲。轮体中心设置有同轴安装通孔，用于穿装固定销轴，安装时销轴两端固定在设备的支架安装位上，轮体与销轴之间可配套滚动轴承降低回转摩擦，安装边界需要注意预留轮体两侧的轴向间隙，避免轮体回转时与安装支架发生摩擦干涉，同时要保证安装销轴的同轴度，防止轮体偏磨导致橡胶轮缘过早损坏。

　　设计过程中优先保证轮体的回转同轴度，橡胶轮缘与金属轮毂的结合面采用过盈配合加粘接的复合固定方式，避免轮体承受径向负载时橡胶层与金属轮毂发生相对滑动脱落；同步带轮与轮毂采用一体化加工成型，减少装配累积误差，保证带轮齿形与轮毂中心孔的同轴度，避免同步带传动过程中出现跳齿、带边磨损的问题。在实际选型应用中，这类从动轮可适配小型电动代步车、无人配送AGV的辅助支撑轮位，也可用于轻型皮带输送机的从动端张紧滚轮，或是自动化仓储设备的移动行走轮，不同应用场景下可根据实际负载要求调整橡胶层厚度、轮毂辐条的截面尺寸，以及中心安装孔的直径参数，安装时需要注意轮体的承载方向，保证径向负载垂直于轮体中心轴线，避免侧向受力导致轮体变形、销轴弯曲。

　　轮体的橡胶轮缘表面设置有多道环形凹槽，这些凹槽一方面可以在轮面接触存在少量水渍、灰尘的基面时，起到容屑排水的作用，保证轮面与基面的有效接触，避免打滑，另一方面也能降低橡胶轮面的整体刚度，提升轮面的形变能力，更好地适配不平整的接触面，保证行走过程的平稳性。
