USB接口便携数据加密狗外观结构设计

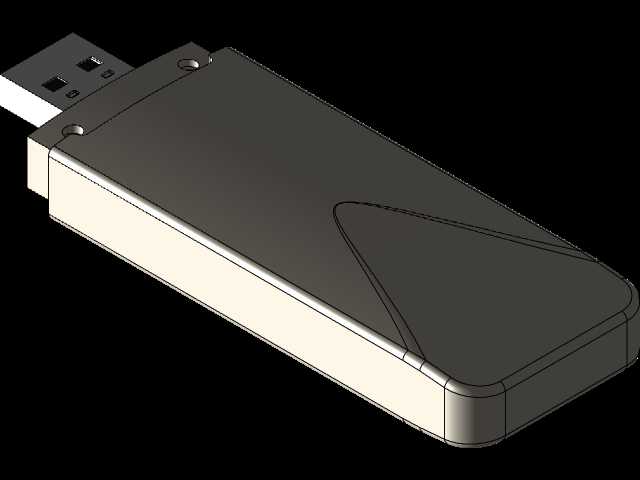

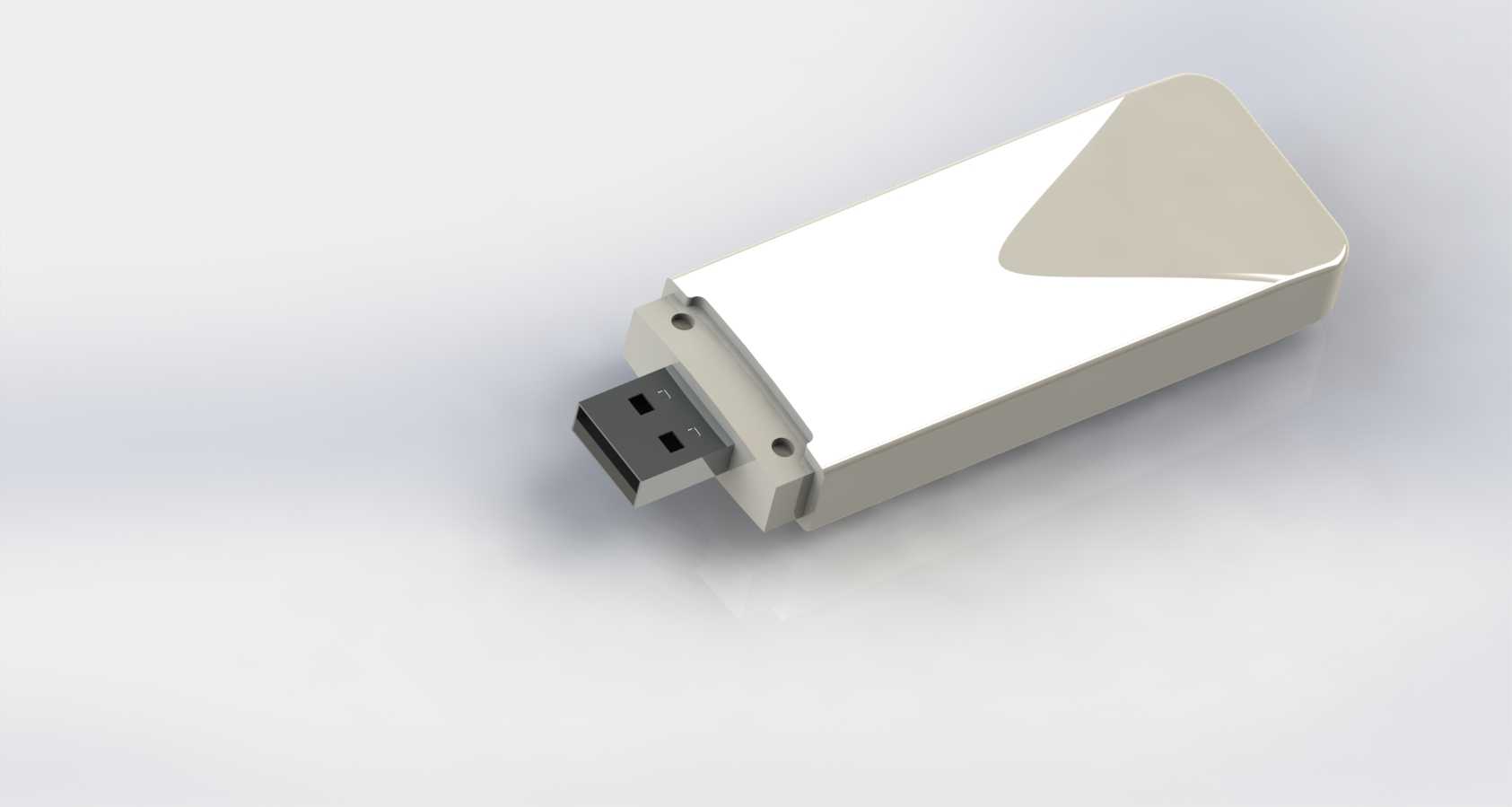

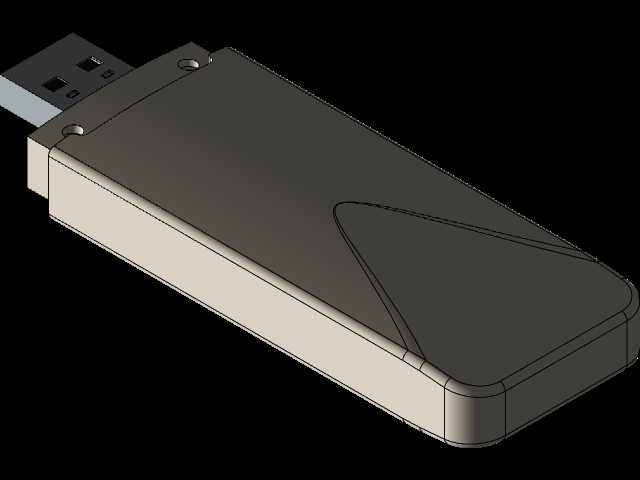

　　这款硬件加密设备采用标准USB-A公头直插式结构，整体外形参考常规便携U盘的尺寸边界做优化，主体外壳采用圆角长方体造型，边缘做R0.8的圆弧过渡，避免插拔时刮蹭设备接口周边结构，整体长度控制在65mm以内，最大宽度20mm，厚度控制在9mm，插入台式机前置USB接口或者笔记本侧边接口时，不会遮挡相邻的接口位，满足多接口并排使用的安装需求。外壳主体分为上下两部分，采用卡扣式装配结构，在USB接头根部两侧设计有两个M1.2的微型螺丝固定柱，装配时可以通过螺丝锁紧上下壳，避免日常插拔时外壳松脱，同时外壳接缝处做0.1mm的止口配合，既可以保证装配后的外观缝隙均匀，也能提升壳体的防尘能力，日常办公环境下的浮尘不会轻易进入壳体内部影响电路板工作。

　　从实际应用场景来看，这类加密硬件主要配套工业设计软件、财务系统、专业仿真工具等需要授权验证的商用软件使用，插在设备USB接口上完成授权校验，部分带存储分区的型号还可以存储少量授权文件或者用户配置信息，相比纯软件的激活码验证方式，硬件加密狗的破解难度更高，能有效保护软件厂商的知识产权，同时也方便企业用户在多台设备间转移授权，不需要反复做线上激活解绑操作。

　　设计过程中优先考虑了日常使用的抗摔性能，壳体内部在电路板安装位设计有四个定位筋，电路板装配后四周被筋位限位，即使从1.2米的办公桌面高度跌落，电路板也不会在壳体内窜动导致USB接头脱焊，外壳表面采用半高光的磨砂质感处理，不容易残留指纹和日常使用的划痕，顶部的斜切造型一方面是做外观差异化设计，区别于常规的方正U盘造型，另一方面斜切面可以做激光镭雕标识，印制产品编号或者品牌信息，不需要额外粘贴纸质标签，长期使用也不会出现标签磨损脱落的问题。

　　USB接头部分采用标准的公头尺寸，外露金属部分长度为14mm，符合USB-IF的标准尺寸规范，兼容市面上所有标准USB2.0、USB3.0接口，接头根部和壳体衔接的位置做了1mm的加厚凸台，频繁插拔时不会出现接头根部断裂的问题，内部电路板采用FR-4材质，加密芯片布置在电路板中部，远离USB接头的插拔受力区域，外围的阻容元件采用贴片封装，整体焊接完成后做三防漆涂覆，在南方高湿环境下使用也不会出现元件引脚氧化导致的接触不良问题。

　　在结构细节处理上，壳体内部预留了0.3mm的间隙容纳电路板上的元件高度，避免元件顶到外壳内壁导致装配后壳体出现翘曲，尾部没有设计挂绳孔，主要是考虑到这类加密设备大多长期插在办公设备上，很少随身携带，去掉挂绳孔可以让壳体整体密封性更好，同时简化模具结构，降低量产时的成型难度，壳体壁厚均匀控制在1.2mm，采用ABS+PC混合材质注塑，既保证足够的结构强度，插拔时不会出现壳体开裂，也能控制整体重量，整重控制在18g左右，插在笔记本接口上长期使用不会因为自身重量导致接口下垂变形。
